미쓰비시(MITSUBISHI) 서보드라이버 MR-J2S-200B 에러코드 E9, 소손됨 수리 사례

미쓰비시(MITSUBISHI) 서보드라이버 MR-J2S-200B 에러코드 E9, 소손됨 수리 사례

안녕하세요, 대구·경북 산업용 장비 수리 1위 메트영남입니다.
경북 구미시 공단동 소재 제조업체에서 입고된 미쓰비시(MITSUBISHI)의 서보드라이버 MR-J2S-200B 긴급 수리 사례입니다.



• 모델명: MR-J2S-200B



• 제조사: 미쓰비시(MITSUBISHI)



• 품목: 서보드라이버



• 증상: 에러코드 E9, 소손됨

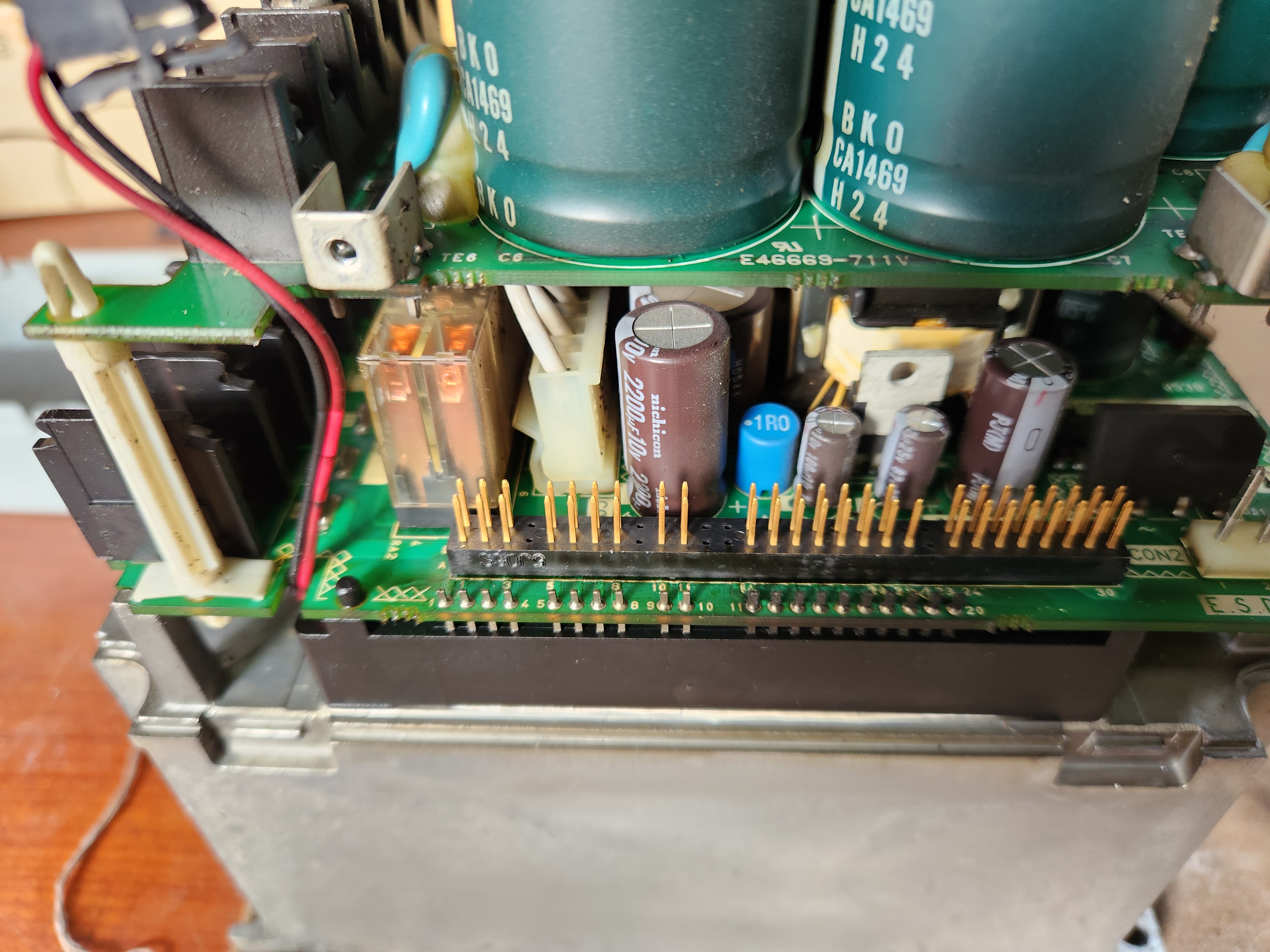

• 수리 과정: IGBT 교체, 콘덴서 교체, 바리스터 교체, PCB패턴 복구, 파라메터 백업



MR-J2S-200B



MR-J2S-200B

미쓰비시 MR-J2S-200B 서보 앰프에서 발생하는 소손 고장은 대부분 전력 변환부를 중심으로 발생하며, 단순한 부품 파손이 아닌 연쇄적인 전기적·열적 스트레스 누적의 결과로 나타난다. 따라서 고장의 원인을 정확히 파악하지 않은 채 일부 부품만 교체할 경우 재소손 가능성이 매우 높다.



1. 소손 고장의 주요 발생 메커니즘 MR-J2S-200B는 교류 입력을 정류하여 DC 링크를 형성한 뒤 IGBT 인버터를 통해 모터를 구동하는 구조이다. 이 과정에서 가장 큰 부하를 받는 부위는 정류부, DC 링크, 그리고 출력 IGBT 모듈이다. 현장에서 확인되는 대표적인 소손 원인은 다음과 같다.



첫째, DC 링크 전해콘덴서의 노화로 인한 리플 전류 증가이다. 콘덴서의 ESR이 상승하면 DC 전압의 맥동이 커지고,

        이는 IGBT 스위칭 손실 증가로 이어져 열 파괴를 유발한다.



둘째, 출력측 모터 케이블 또는 모터 권선의 절연 열화로 인한 순간적인 단락 전류이다.

        이 경우 IGBT가 보호 동작 이전에 파괴되는 사례가 많다.



셋째, 접지 불량이나 외부 서지 유입으로 인한 과전압 스트레스이다.

        특히 공장 설비에서 낙뢰 또는 대용량 장비 기동 시 서지가 유입되면 정류 다이오드와 IGBT가 동시에 소손되는 경우가

        발생한다.



넷째, 냉각 불량이다. 쿨링 팬의 성능 저하나 히트싱크와 소자 간의 열전달 불량은 장기적으로 소자를 열 피로 상태로 만든다.



2. 전원 투입 전 필수 점검 사항 소손 고장이 의심되는 MR-J2S-200B는 전원 투입 전 반드시 정밀 점검이 필요하다. 전원을 즉시 인가할 경우, 잔존 결함으로 인해 수리한 부품까지 재소손되는 사례가 빈번하다. 멀티미터를 이용해 DC 버스(P–N) 간 저항을 측정했을 때 수 kΩ 이상의 값이 정상이며, 수십~수백 Ω 수준이라면 IGBT 단락 또는 DC 링크 콘덴서 손상을 의심해야 한다. 또한 출력 U/V/W 단자와 DC 버스 간의 쇼트 여부, IGBT의 게이트–이미터 간 저항 이상 유무를 반드시 확인해야 한다. 육안 검사에서는 PCB의 그을림, 패턴 박리, 게이트 저항의 변색 또는 단선 여부가 중요한 판단 기준이 된다. 특히 게이트 저항의 손상은 내부 드라이버 회로까지 영향을 미쳤을 가능성을 시사한다.



3. 반복적으로 손상되는 핵심 부품 MR-J2S-200B의 소손 고장에서 반복적으로 확인되는 부품은 IGBT 파워 모듈, IGBT 게이트 저항, 게이트 드라이버 IC, 전원부 SMPS용 MOSFET, 정류 다이오드, DC 링크 전해콘덴서, 그리고 출력 전류 검출용 센서이다. 이 중 하나라도 손상되면 인접 부품이 연쇄적으로 열화되는 구조적 특성이 있다. 실제 수리 실패 사례의 상당수는 IGBT만 교체하고 게이트 저항이나 드라이버 회로를 점검하지 않은 경우에 발생한다.



4. IGBT 교체 시 유의 사항 IGBT 교체는 단순한 부품 교환 작업이 아니라 열·전기적 조건을 함께 복원하는 과정으로 접근해야 한다. 반드시 정품 또는 전압, 전류, 스위칭 특성이 동일한 동급 부품을 사용해야 하며, 게이트 저항은 기존 값과 동일한 사양으로 교체하는 것이 원칙이다. 히트싱크와 IGBT 사이에는 열전도 그리스를 새로 도포해야 하며, 절연 시트의 손상 여부도 확인해야 한다. 체결 토크 불균형으로 인한 밀착 불량 역시 국부 발열의 원인이 되므로 주의가 필요하다.



5. 초기 전원 인가 절차 수리 후 최초 전원 인가는 저전압 조건에서 단계적으로 진행하는 것이 바람직하다. 가변 트랜스를 사용하여 입력 전압을 낮은 수준부터 인가하면서 DC 링크 전압 상승 상태와 이상 발열 여부를 확인해야 한다. 이 과정에서 모터는 분리한 상태를 유지하는 것이 원칙이다. 이상 징후가 없을 경우에만 정격 전압까지 점진적으로 상승시키며, 최종적으로 모터를 연결해 동작을 확인한다. 직렬 백열등을 이용한 전류 제한 테스트도 효과적인 보호 방법이다.



6. 재발 방지를 위한 근본 대책 수리가 완료되더라도 모터 절연 저항 측정, 출력 케이블 상태 점검, 접지 개선이 병행되지 않으면 동일 고장이 재발할 가능성이 높다. 또한 제어반 내부 온도 관리와 냉각 팬의 주기적 교체, 전원 입력부 서지 보호 소자의 추가는 장기적인 신뢰성을 확보하는 데 중요한 요소이다.

MR-J2S-200B

수리 및 정밀 테스트 후 정상 출고 하였습니다.
