미쓰비시(MITSUBISHI) 서보드라이버 MR-J2S-500B 모터 구동 불능, 에러코드 E9 수리 완료

미쓰비시(MITSUBISHI) 서보드라이버 MR-J2S-500B 모터 구동 불능, 에러코드 E9 수리 완료

안녕하세요, 산업용·자동화장비 수리 전문업체 메트영남입니다.
경북 영천시 소재 산업체에서 입고된 미쓰비시(MITSUBISHI)의 서보드라이버 MR-J2S-500B 긴급 수리 사례입니다.



미쓰비시(MITSUBISHI) 서보드라이버 MR-J2S-500B 모터 구동 불능, 에러코드 E9



• 모델명: MR-J2S-500B



• 제조사: 미쓰비시(MITSUBISHI)



• 품목: 서보드라이버



• 증상: 모터떨림, 에러코드 E9



• 수리 과정:



미쓰비시(MITSUBISHI) 서보드라이버 MR-J2S-500B 모터 구동 불능, 에러코드 E9

미쓰비시(MITSUBISHI) 서보드라이버 MR-J2S-500B 모터 구동 불능, 에러코드 E9



미쓰비시(MITSUBISHI) 서보드라이버 MR-J2S-500B 모터 구동 불능, 에러코드 E9



미쓰비시(MITSUBISHI) 서보드라이버 MR-J2S-500B 모터 구동 불능, 에러코드 E9

[수리 완료 보고서] MR-J2S-500B 엔코더 통신 이상(E9) 조치

1. 입고 현황 및 고장 증상

• 모델명: Mitsubishi MR-J2S-500B (5kW급 서보 앰프)
• 고장 증상: 운전 중 E9 알람(Encoder Communication Error) 발생 및 즉시 정지
• 특이 사항: 재기동 불가, 생산 라인 핵심 구동축으로 긴급 복구 요청

2. 점검 및 원인 분석

핵심 원인은 내부 전원 리플 과다에 따른 통신 회로 소자 손상으로 판명되었습니다.

(1) 외관 및 회로 육안 점검

• 전원부: 메인 퓨즈 및 입력 전원부 이상 없음

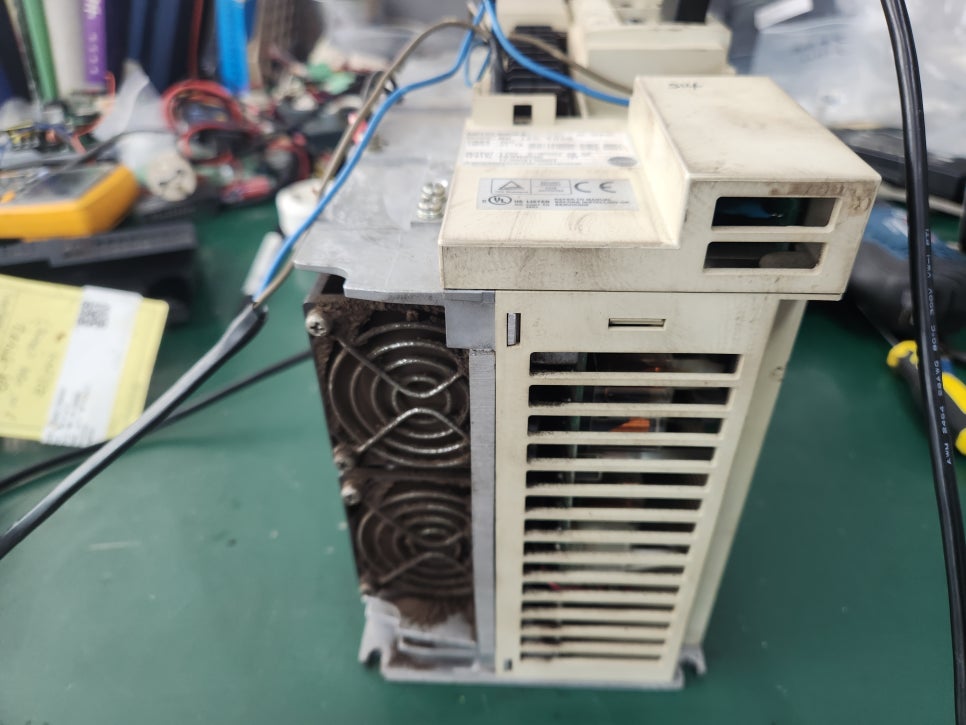

• 열화 현상: 인버터 모듈 주변 방열 실리콘 열화 및 발열 흔적 확인

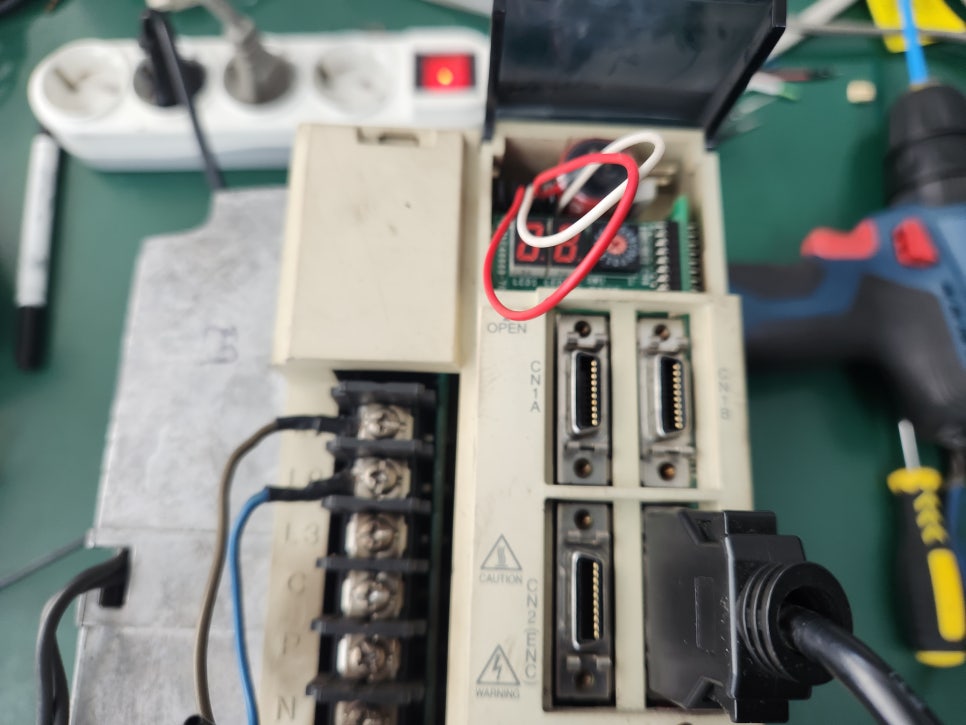

• 커넥터: 엔코더 통신 커넥터 핀 미세 변색(접촉 불량 가능성)

(2) 정밀 계측 분석

• 전원 노이즈: 내부 5V 레귤레이터 라인에서 허용치 이상의 리플(Noise) 과다 포착

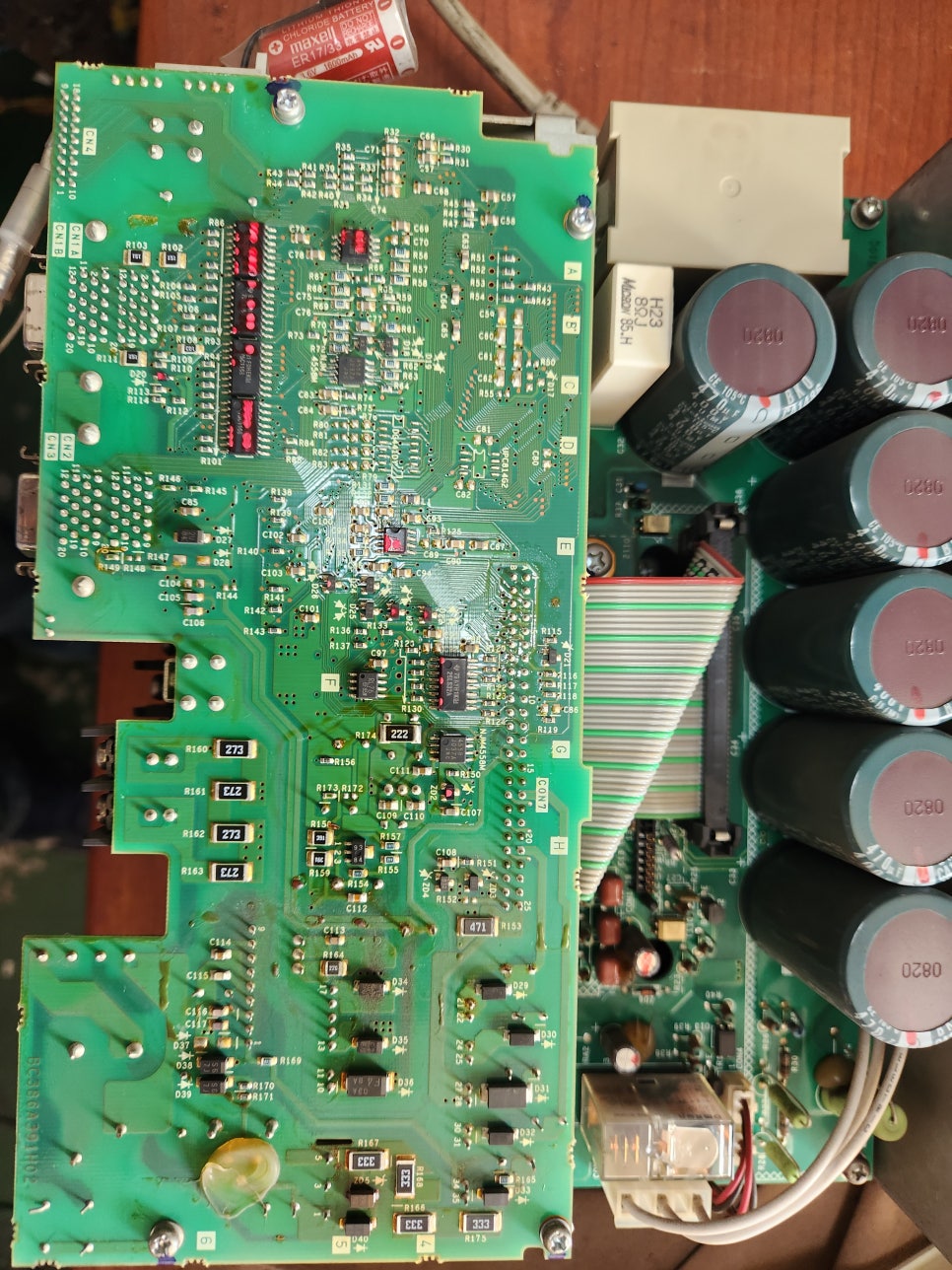

• 회로 손상: 엔코더 피드백 회로 내 통신 IC 손상 및 보조 구동 트랜지스터(Qxx) 열화 확인
• 전압 불안정: 소자 열화로 인해 통신 라인의 신호 전압 레벨이 불규칙하게 변동

3. 수리 및 조치 내용

노후 소자 교체 및 회로 안정화 작업을 중심으로 진행하였습니다.

구분	주요 조치 사항	비고
전원부 수리	5V 레귤레이터 및 필터 콘덴서 교체	ESR(등가직렬저항) 상승 해결
통신 회로	엔코더 통신 IC 및 주변 트랜지스터 신품 교체	라인 버퍼 및 드라이버 소자
회로 보강	보호용 다이오드/저항 재납땜 및 게이트 회로 정비	보조 전원 회로 안정화
접점 개선	커넥터 핀 클리닝 및 통신선 접점 재납땜	접촉 저항 최소화
방열 처리	기존 실리콘 제거 후 고성능 써멀 컴파운드 재도포	냉각 효율 개선



4. 최종 테스트 결과

모든 항목에서 정상 범위를 확인하였습니다.

• 무부하 운전: 알람 발생 없이 부드러운 회전 확인
• 통신 상태: 엔코더 데이터 피드백 신호의 파형 안정성 검증
• 부하 시뮬레이션: 정격 부하 상태에서 2시간 연속 운전 이상 없음
• 온도 테스트: 풀 부하 가동 시 내부 온도 65℃ 이하 유지 (정상)

5. 유지보수 권장사항

장비의 수명 연장과 재발 방지를 위해 다음 사항을 권장합니다.

1. 소모품 교체 주기 준수: 내부 전해 콘덴서는 5~7년 주기로 예방 정비 권장
2. 환경 관리: 제어반 내 환기팬 점검 및 필터 청소를 통해 열 스트레스 감소 필요
3. 케이블 점검: 엔코더 쉴드 접지 상태를 주기적으로 확인하여 외부 노이즈 유입 차단





긴급 수리 완료 후 출고하였습니다. 멈춘 공장 라인을 다시 돌리는 가장 빠른 솔루션 제공을 약속드립니다.

더 많은 수리사례는 다음 페이지에서 확인하실 수 있습니다.

2026.02.07 - [수리 제품/서보드라이버 SERVO DRIVE&PACK] - 미쓰비시(MITSUBISHI) 서보앰프 MR-J2S 시리즈 알람 발생 수리 완료

미쓰비시(MITSUBISHI) 서보앰프 MR-J2S 시리즈 알람 발생 수리 완료
