프로페이스(Pro-Face) 터치패널 PFXGP4401TAD GP-4401T 터치 불능 수리 완료
안녕하세요, 산업용·자동화장비 수리 전문업체 메트영남입니다.
프로페이스(Pro-Face)의 터치패널 PFXGP4401TAD GP-4401T 긴급 수리 사례입니다.

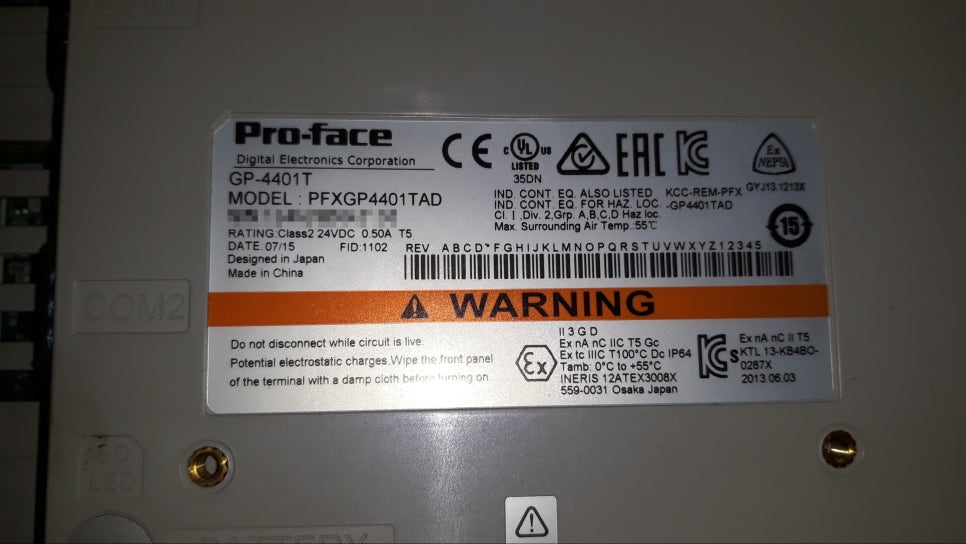

• 모델명: PFXGP4401TAD GP-4401T
• 제조사: 프로페이스(Pro-Face)
• 품목: 터치패널

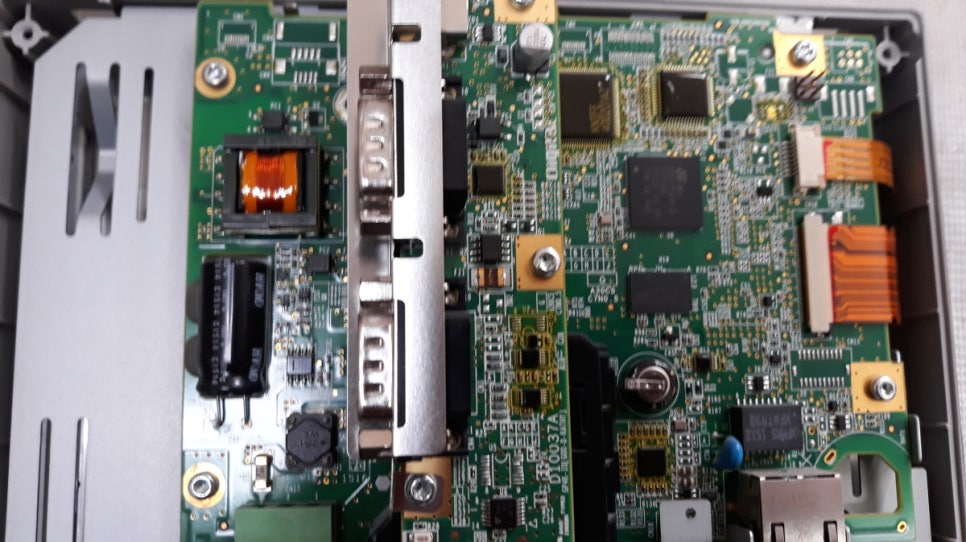

• 증상: 터치 불능

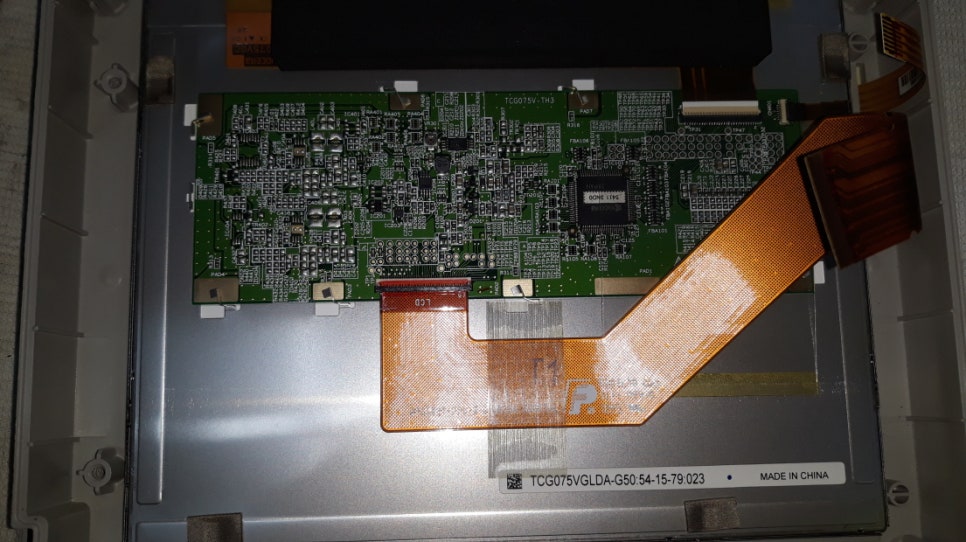

• 수리 과정: 터치스크린 신품 교체 및 교정

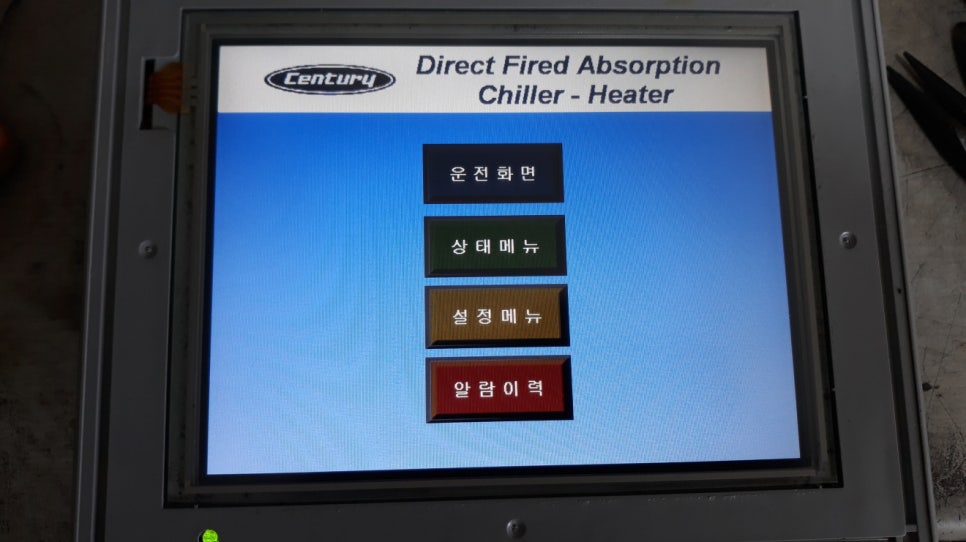

수리 및 정밀 테스트 후 정상 출고 하였습니다.
1. 터치 불능 관련 주요 고장 증상 TOP 5
- 터치 글라스(글래스/디지타이저) 기계적 파손 및 패턴 열화
- 유리가 깨지지 않았더라도 내부 저항막 방식(Resistive Touch)의 ITO 코팅 패턴이 습기, 유분, 노후화로 인해 박리되거나 단선되어 입력이 들어가지 않는 현상입니다.
- 특정 위치 터치 좌표 쏠림 또는 일부 영역 입력 불가
- 터치 화면 전체가 멈추기 전 단계로, 특정 모서리나 중앙부 터치가 안 되거나 실제 누른 위치와 다른 좌표가 인식되는 보정(Calibration) 오차 현상입니다.
- 터치 컨트롤러 IC 및 메인보드 신호 수신 회로 파손
- 외부 정전기(ESD), 서지(Surge) 입력 또는 접지(FG) 미연결로 인해 메인보드의 터치 인식 IC/포토커플러 패턴이 숏트되어 터치 신호를 전혀 처리하지 못하는 상태입니다.
- 터치 패널 FPC(유연성 케이블) 커넥터 접촉 불량 및 손상
- 현장의 진동, 가열/냉각 반복에 의해 터치 유리가 메인보드와 연결되는 FPC 핑거 접점이 부식되거나 커넥터 수지 락(Lock) 파손으로 신호가 끊깁니다.
- PLC 통신 인터록(Interlock) 조건 미충족 또는 OS 락업(Freeze)
- 하드웨어 터치 글라스 부품은 정상이지만, 프로그램상 인터록 비트가 묶여 있거나 시스템 OS 메모리 오류로 터치 입력 수신 기능이 정지된 경우입니다.
2. 현장 자가 진단 및 오프라인 모드 점검 (Offline Check)
터치 불능이 발생했을 때 하드웨어(터치 글라스/보드) 고장인지, 소프트웨어/PLC 통신 문제인지 구별하는 단계입니다.
- 오프라인 진단 모드 진입 방법:
- 화면 좌측 상단 ➔ 우측 하단 순서로 연속 터치 (또는 화면의 3개 모서리를 번갈아 터치).
- 오프라인 메뉴 진입 성공 시 [Maintenance Menu] ➔ [Check Touch Panel] 실행.
- 터치한 위치가 정상적으로 흰색/색상으로 반전되어 점등하는지 확인.
- 판정 결과:
- 오프라인 모드 진입 불가능 / 터치 점검 시 무반응: 터치 글라스 단선, FPC 커넥터 분리, 또는 메인보드 터치 회로 하드웨어 고장.
- 오프라인 모드에서는 정상 동작: HMI 프로그램의 인터록 비트, PLC 통신 지연/차단, 또는 터치 금지 설정(System Area) 문제.
3. 자주 묻는 질문 TOP 5 (FAQ)
Q1. PFXGP4401TAD에서 터치 글라스만 시중품으로 구입해서 교체하면 해결되나요?
A. 단순 터치 글라스 패널(Resistance Touch Panel) 필름 파손인 경우 글라스 부품만 교체하면 해결됩니다. 다만 커넥터 핀 수나 FPC 배선 핀맵이 맞지 않는 범용 부품 사용 시 터치가 거꾸로 동작하거나 다점 터치 오류가 생기므로 GP-4401T 전용 정품/호환 전용 패널을 사용해야 합니다.
Q2. 터치 부ザー(소리)는 나는데 화면의 버튼이 작동하지 않습니다.
A. 터치 부저 소리가 난다는 것은 터치 패널과 터치 컨트롤러 IC는 정상 구동 중이라는 뜻입니다. 화면 내 좌표 보정이 틀어졌거나, PLC 통신이 중단되어 화면 액션(Bit On/Off)이 전송되지 못하는 통신 오류 상태일 가능성이 큽니다.
Q3. 터치 좌표 보정(Calibration)을 하려면 어떻게 해야 하나요?
A. 오프라인 모드(Maintenance Menu)에서 [Calibrate Touch Panel] 메뉴로 이동하여 화면 모서리에 나타나는 십자가(+) 표시 중심을 차례대로 정확히 눌러 보정을 완료하면 됩니다.
Q4. GP-4401T 모델에 터치 마우스/USB 키보드를 연결해서 임시로 조작할 수 있나요?
A. GP-4401T 전면 또는 후면 USB Type-A 포트에 일반 USB 마우스를 연결하면 화면에 마우스 커서가 생성되어 임시 조작이 가능합니다. 터치 패널 수리 전까지 긴급 조치로 활용할 수 있습니다.
Q5. 터치 패널 교체 수리 후 프로그램(작화 데이터)이 날아갈 수 있나요?
A. 단순 터치 글라스나 전면 케이스(Front Overlay) 교체 작업으로는 내부 낸드 플래시(NAND Flash) 메모리가 초기화되지 않습니다. 다만 메인보드 단선 수리나 시스템 전원부 오버홀 진행 시에는 사전에 GP-Pro EX 소프트웨어를 통해 작화 파일 backup을 받아두는 것이 안전합니다.
4. 오버홀 및 정밀 수리 가이드
- 터치 디지타이저 패널 및 프론트 시트 교체: 유분/부식으로 둔화된 5.7인치 저항막 터치 전용 패널 1:1 신품 교체

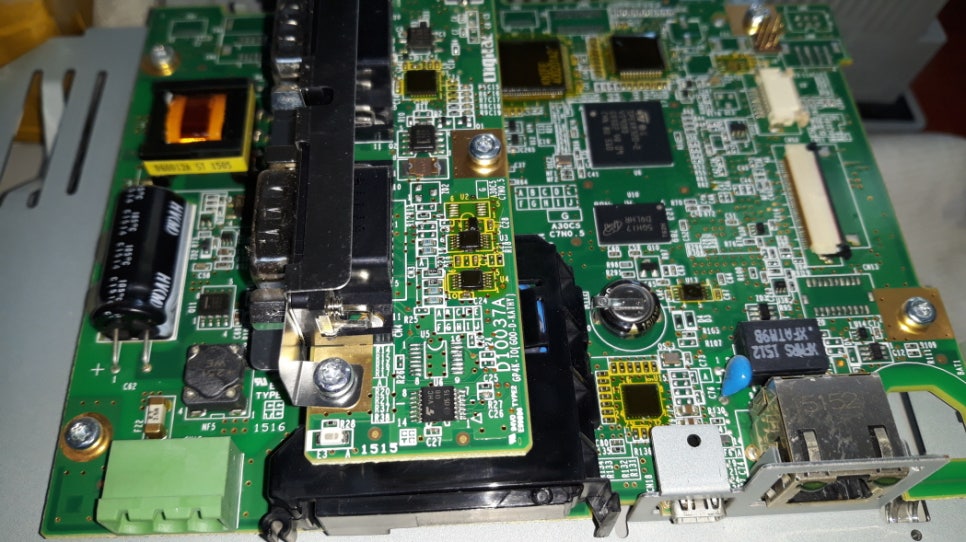

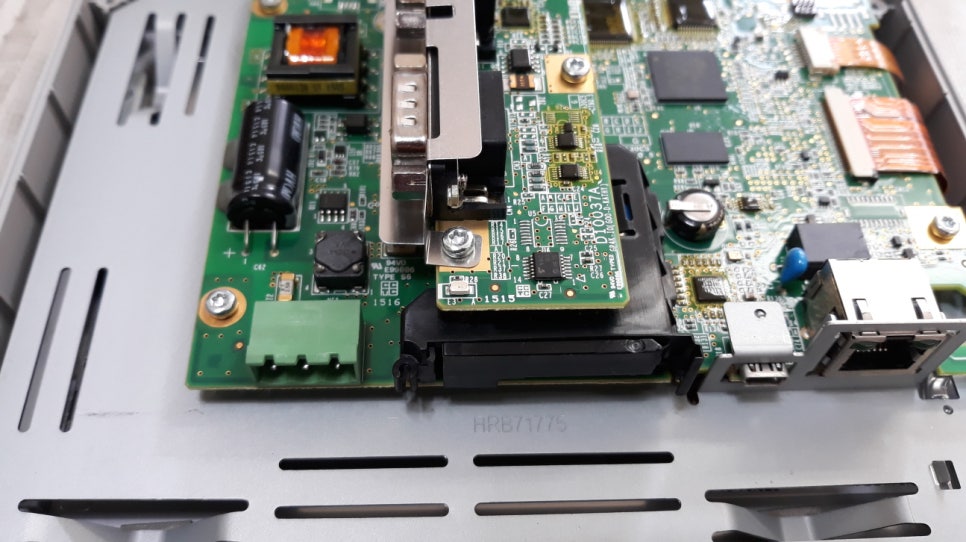

- 메인보드 전원/터치 감지 라인 수리: 수신 신호 포토커플러 및 칩 저항 단선 체크, FG(접지) 서지 보호 소자 점검
- 에이징 및 좌표 정밀 검수: 수리 후 최신 GP-Pro EX 런타임 환경에서 4모서리 및 중앙 좌표 보정, 24시간 도통 테스트 실시
