안녕하세요, 대구·경북 산업용 장비 수리 1위 메트영남입니다.
대구시 달성군 소재의 제조업체 생산 라인에서 입고된 Xinje의  TOUCHWIN 7인치 HMI 터치패널(모델명: TH765-N) 긴급 수리 사례입니다.

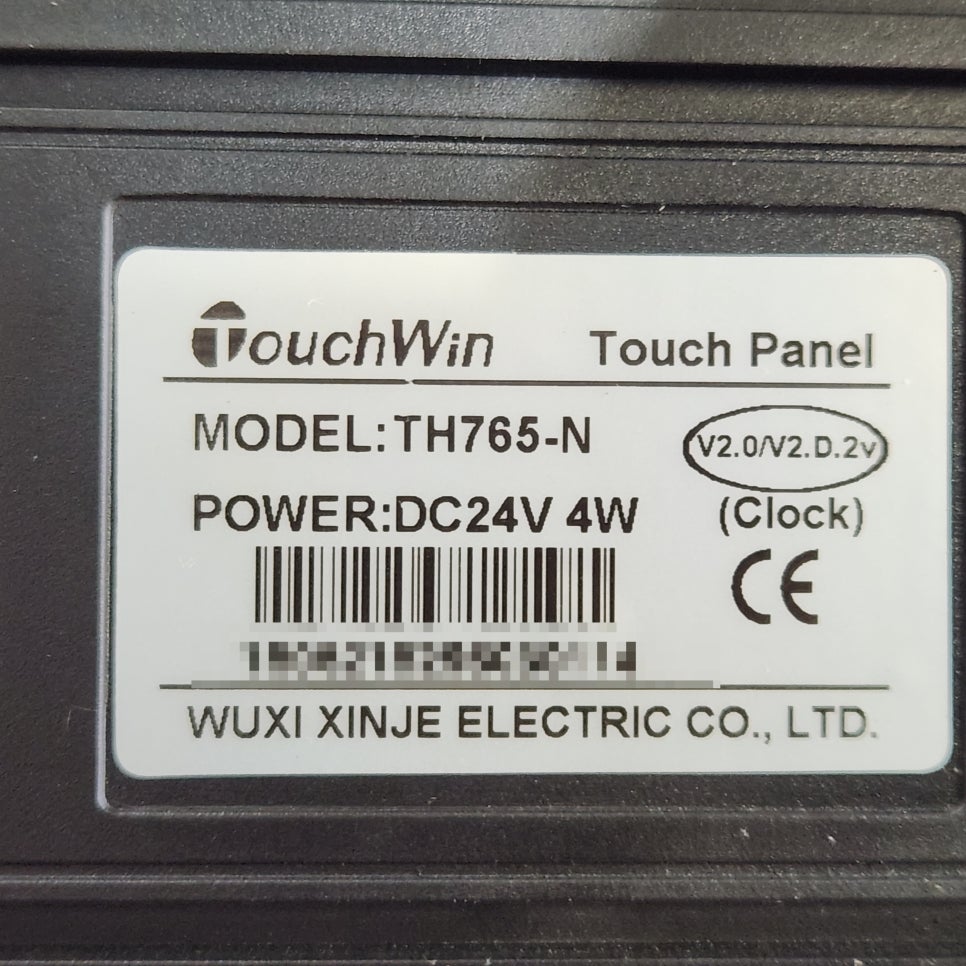

• 모델명: TOUCHWIN 7인치 HMI 터치패널(모델명: TH765-N)



• 제조사: Xinje



• 품목: 터치패널



• 증상: 화면무



• 수리 과정: 불량 소자 교체 및 기판 세척

정밀 수리 후 품질 검사를 완료하여 출고하였습니다.

Xinje TOUCHWIN 7인치 HMI 터치패널(모델명: TH765-N) 화면무 수리 완료

TH765-N 주요 알람 및 오류 증상

현장에서 발생할 수 있는 대표적인 HMI 이상 증상입니다.

• DISPLAY BLANK / NO SCREEN : 전원 인가 시 백라이트 미작동 및 화면 출력 무감
• SYSTEM ERROR : 화면 멈춤(프리징) 및 미쓰비시/LS/Xinje 로고 상태에서 부팅 불가
• COMMUNICATION ERROR : 상위 PLC 간 통신 신호 단절 (RS-232/484 통신 불능)
• TOUCH UNRESPONSIVE : 디스플레이 출력은 정상이나 화면 터치 입력 불능
• POWER LED BLINKING : 내부 전원부 쇼트로 인한 전원 인가 직후 무한 재부팅 현상

Xinje HMI 5대 주요 고장 증상

1. 메인 전원(DC 24V)을 공급해도 화면이 깜깜하게 아무것도 나오지 않는 암전 현상
2. 전원부 고전압 스트레스로 인한 내부 백라이트 인버터 및 드라이브 회로 파손
3. 오랜 가동으로 인한 전원단 수동 소자(전해 콘덴서)의 용량 감퇴 및 절연 파괴
4. 가공 현장의 유분과 먼지 침투로 인한 터치 센서 스크래치 및 좌표 오작동
5. RS-232C/RS-485 통신 포트 라인의 포토커플러 소손으로 인한 PLC 데이터 송수신 불가

자주 묻는 질문 (FAQ) TOP 5

Q1. 화면이 전혀 안 들어오는데 LCD 패널 전체를 교체해야 하나요?

A. 반드시 그렇지는 않습니다. LCD 모듈 자체의 수명 문제일 수도 있지만, 십중팔구는 메인보드 내부의 백라이트 전원 인버터 회로나 DC-DC 전원 변환 레귤레이터 소자 불량이 원인입니다. 회로 수리로 해결될 경우 replacement 비용을 크게 절감할 수 있습니다.



Q2. 대구 달성군(현풍/구지/논공/옥포) 지역인데 당일 긴급 수리가 가능한가요?

A. 네, 라인이 멈춘 긴급건의 경우 입고 즉시 최우선 점검을 진행합니다. Xinje TH765-N 모델의 전원부 및 백라이트 제어용 핵심 정품 소자를 다량 보유하고 있어 신속히 당일 수리 완료가 가능합니다.



Q3. 수리를 마치면 HMI 내부의 작지 화면(작업 데이터)이 지워지나요?

A. 아닙니다. 전원단 및 백라이트 회로 소자 교체 작업은 내장 Flash ROM의 펌웨어나 PLC 연동 화면 데이터 영역에 영향을 주지 않으므로, 기존 현장 화면 세팅 그대로 유지됩니다.



Q4. 중국산 Xinje HMI도 정품 부품으로 수리가 되나요?

A. 네, 메트영남은 Xinje, Pro-face, MITSUBISHI, LS, Weinview 등 국산·외산 전 브랜드의 규격별 LCD, 터치글라스, 제어 IC 부품을 항시 확보하여 정밀 수리를 진행합니다.



Q5. 수리 후 동일 증상이 재발하면 AS가 가능한가요?

A. 30년 경력의 신뢰를 바탕으로, 수리 완료 후 동일 부위 동일 증상 발생 시 6개월간 무상 보증 AS를 확실하게 책임을 지고 제공합니다.



전원 및 백라이트 제어 회로 긴급 수리 과정



장비를 정밀 분해하여 메인 PCB 및 디스플레이 제어부를 추출한 후, digital VI 분석기와 전원 계측기를 통해 인버터 라인과 전원 공급 회로를 정밀 추적했습니다.



진단 결과, DC 24V 입력 전원을 LCD 백라이트 구동 전압으로 변환해 주는 전원 레귤레이터 IC 및 스위칭 FET 소자가 열화되어 파손된 상태였습니다. 이로 인해 메인 로직은 동작하나 화면으로 불빛이 전달되지 않는 상태였습니다.

Xinje TOUCHWIN 7인치 HMI 터치패널(모델명: TH765-N) 화면무 수리 완료

손상된 백라이트 구동 제어 소자를 적출하고, 신뢰성이 검증된 순정 신품 정품 소자로 1:1 교체 납땜을 완료했습니다. 아울러 상시 고열에 노출되어 용량이 저하된 전원단 소모성 전해 콘덴서를 선제적으로 전량 교체(오버홀)하여 보드의 전원 안정성을 대폭 강화했습니다.

Xinje TOUCHWIN 7인치 HMI 터치패널(모델명: TH765-N) 화면무 수리 완료

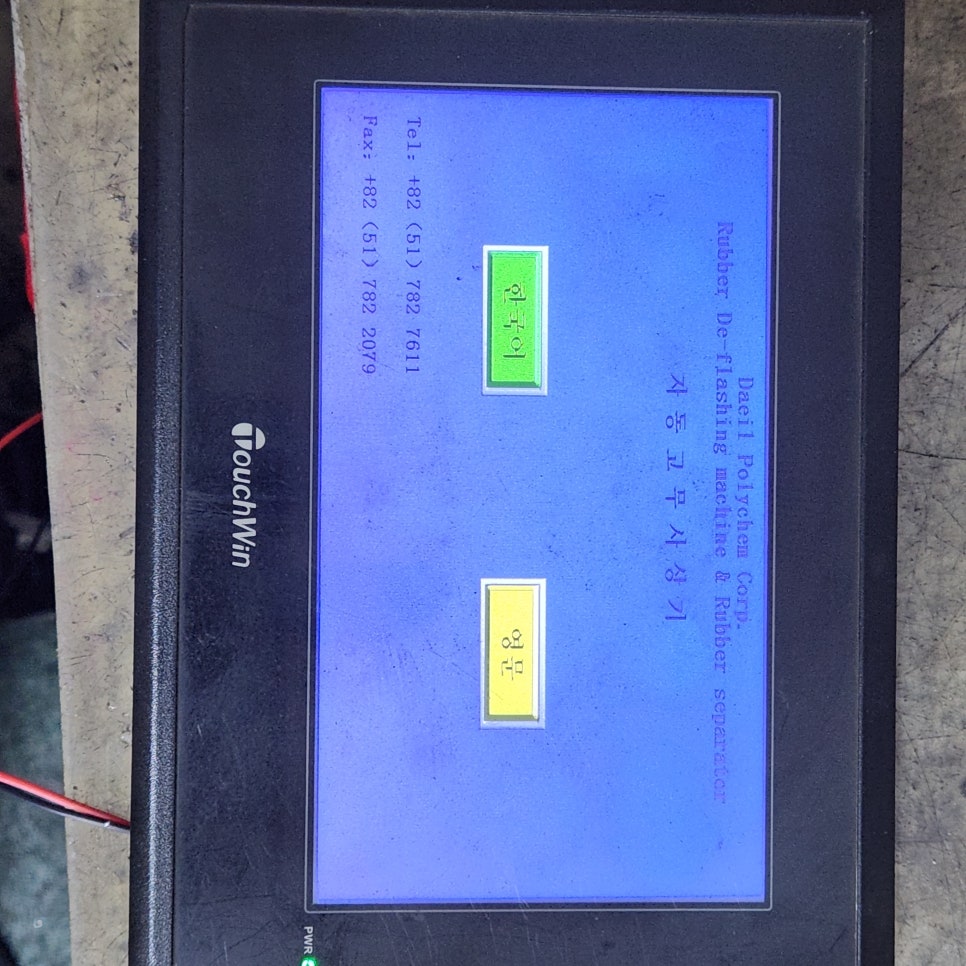

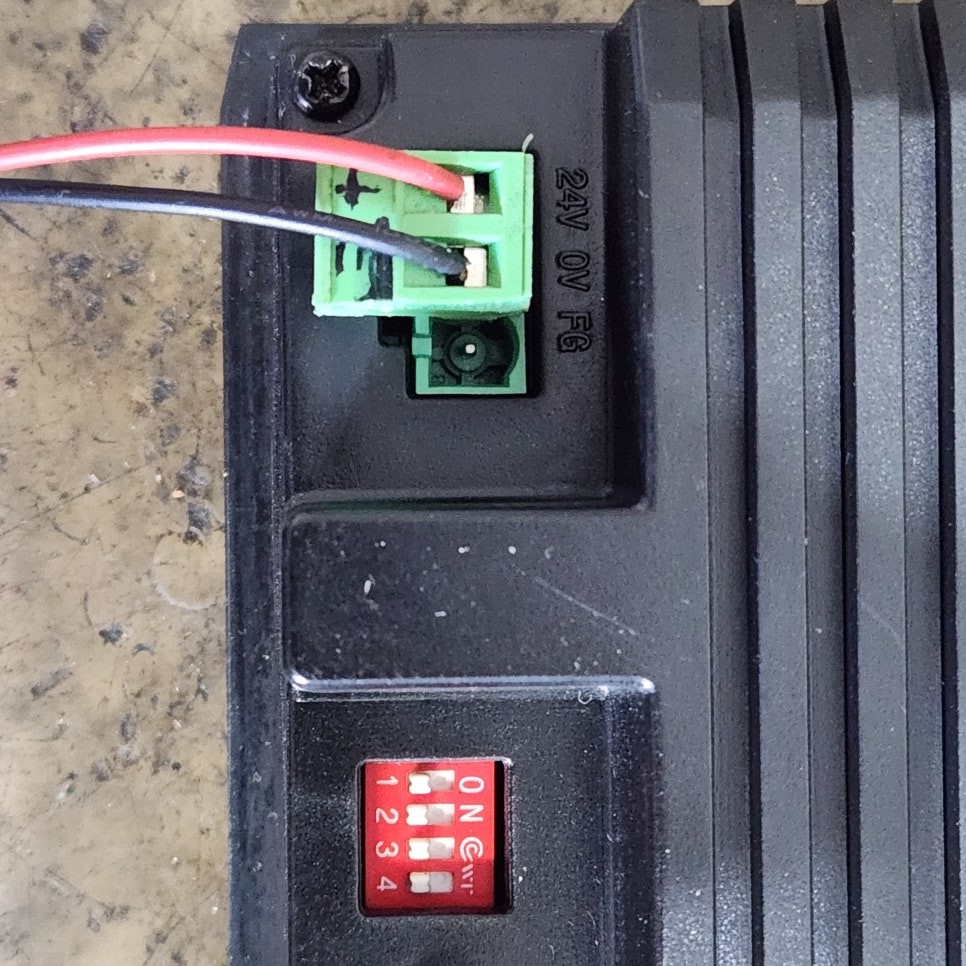

수리 마감 후 자체 벤치에서 DC 24V 전원을 투입하여 테스트한 결과, 밝고 선명하게 화면 출력이 복구되었습니다. 이어 전 구역 터치 좌표 반응성 및 PLC 통신 모뮬레이션 장시간 에이징 테스트를 완벽히 통과하여 안전하게 현장 출고해 드렸습니다.



주식회사 메트영남은 대구 동구에 위치하고 있으며, 단종된 산업용 인버터, PLC, 서보 드라이브, HMI 터치패널, 각종 전용 PCB 보드 수리 전문 기업입니다. 30년 한 길만을 걸어온 정확한 기술력으로 현장 장비의 가동률을 확실하게 지켜드리겠습니다.

• 연락처: 010-7920-1272
• 주소: 대구광역시 동구 동촌로 284 메트영남 빌딩 1~4층
• AS 보증: 수리 부위 동일 증상 기준 6개월 무상 보증
