이지뷰(EasyView / Weinview) 터치 패널 MT6070iH 화면 무 수리 완료

이지뷰(EasyView / Weinview) 터치 패널 MT6070iH 화면 무 수리 완료

안녕하세요, 30년 전통의 산업장비 수리 전문기업 메트영남입니다.
이지뷰(EasyView / Weinview)의 터치 패널 MT6070iH 긴급 수리 사례입니다.

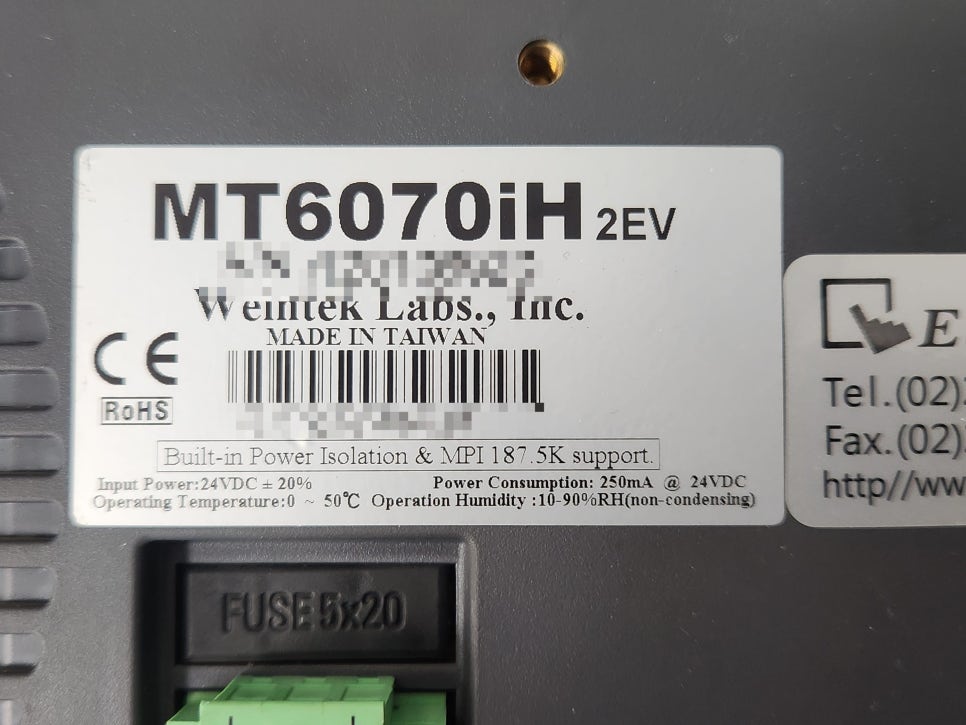

• 모델명: MT6070iH



• 제조사: 이지뷰(EasyView / Weinview)



• 품목: 터치 패널



• 증상: 화면 무



• 수리 과정:

전원 회로 점검 및 불량 부품 교체

✔ 메인 보드 회로 수리

✔ 화면 출력 상태 점검

✔ 장시간 동작 테스트

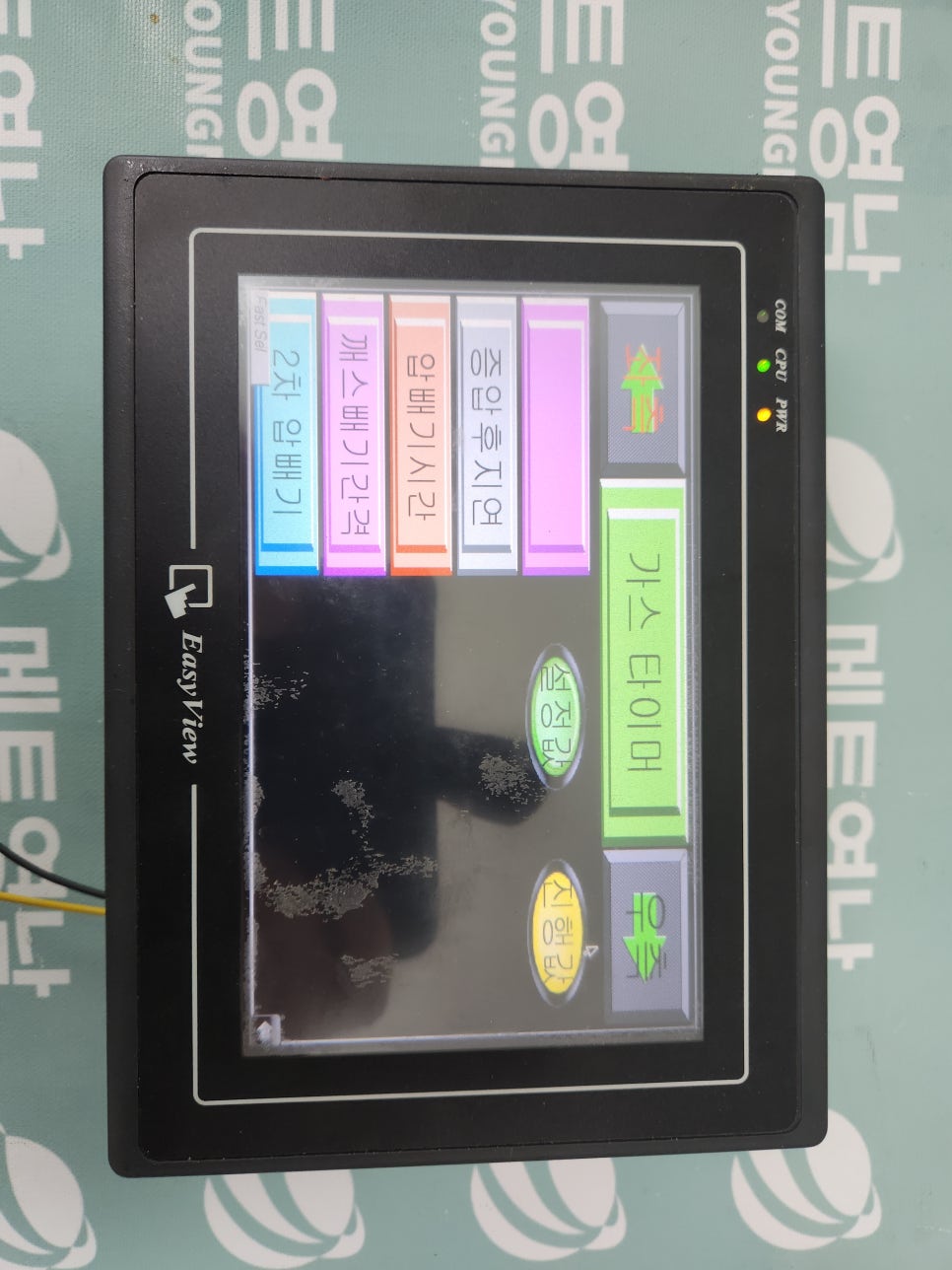

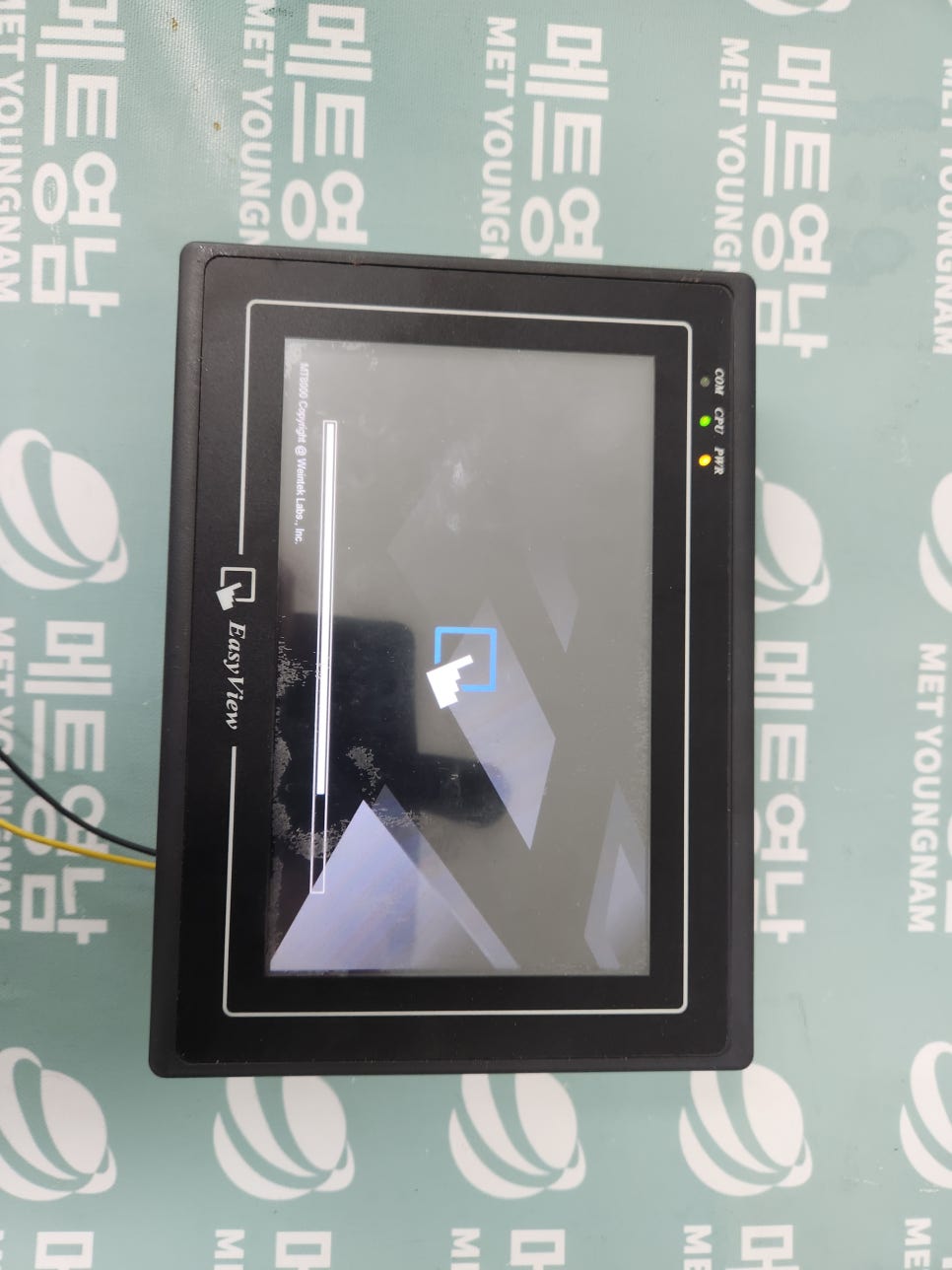

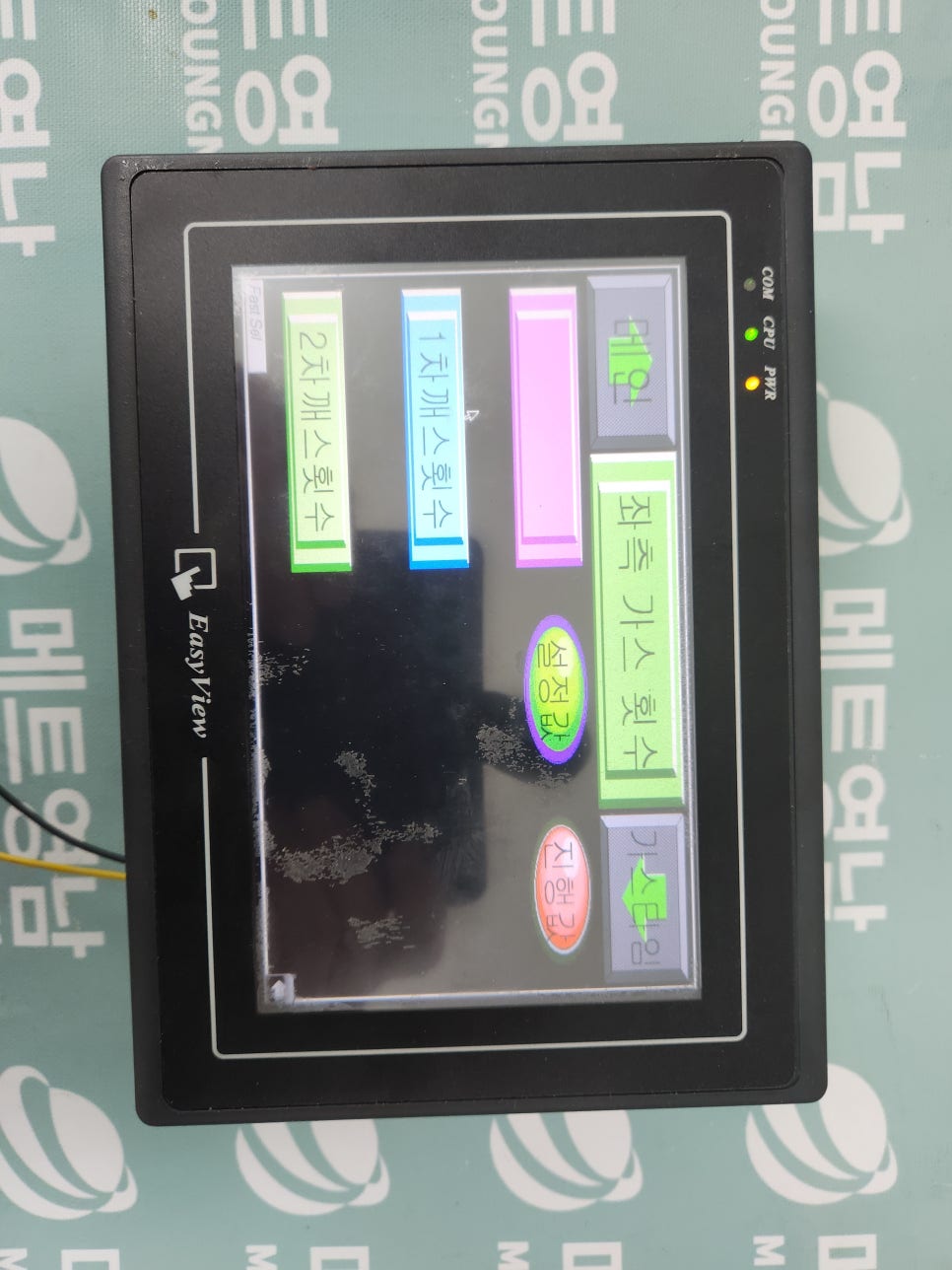

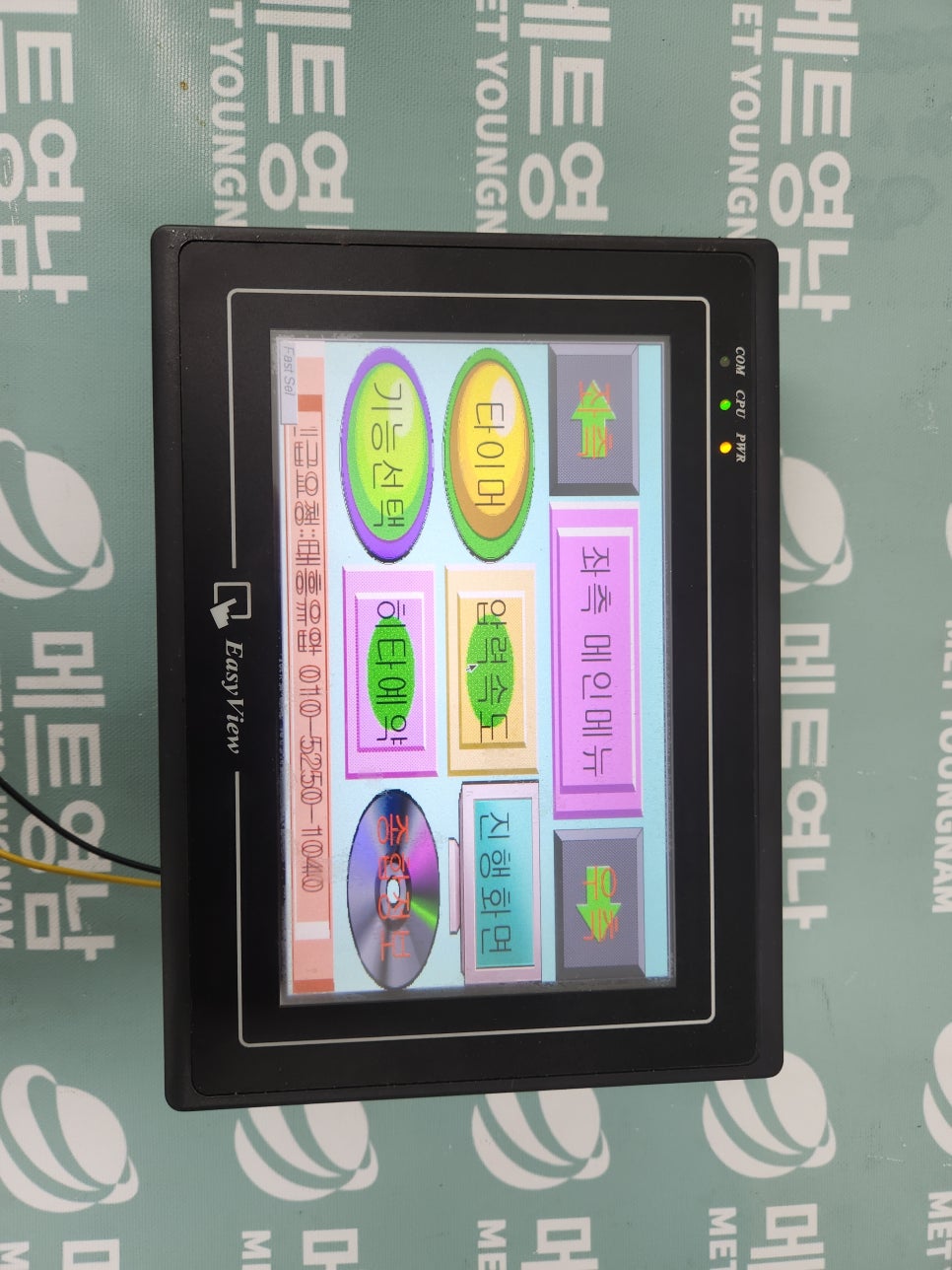

이지뷰(EasyView / Weinview) 터치 패널 MT6070iH 화면 무 수리 완료

이지뷰(EasyView / Weinview) 터치 패널 MT6070iH 화면 무 수리 완료

이지뷰(EasyView / Weinview) 터치 패널 MT6070iH 화면 무 수리 완료

이지뷰(EasyView / Weinview) 터치 패널 MT6070iH 화면 무 수리 완료

이지뷰(EasyView / Weinview) 터치 패널 MT6070iH 화면 무 수리 완료

철저한 점검과 테스트를 거쳐 완벽하게 복구 완료하였습니다.



30년 경력의 산업용 전자 장비 및 자동화 제어 기기 정밀 수리 전문 기업, (주)메트영남입니다.



생산 설비 및 자동화 라인의 직관적인 모니터링과 제어를 담당하는 이지뷰(EasyView / Weinview)사의 베스트셀러 7인치 HMI 터치스크린 MT6070iH 모델의 '화면 무감(화면 안 나옴)' 고장 건에 대해 핵심만 요약한 정밀 복구 리포트를 작성해 보았습니다.

1. 핵심 고장 증상 및 기술적 원인

1. LCD CCFL/LED 백라이트 및 인버터 회로 불량
   • 원인: 장비 후면의 전원 LED는 정상적으로 켜지고 터치 신호음(삐- 소리)은 나지만 화면이 전혀 보이지 않는 현상입니다. 내부 백라이트에 고전압을 공급하는 인버터 회로의 스위칭 소자(FET)가 열화로 단락(쇼트)되거나 백라이트 광원 자체가 수명을 다해 발생합니다.
2. 내장 SMPS 전원단 전압 드롭 및 리플 노이즈 과다
   • 원인: 24시간 연속 가동에 따른 내부 메인보드 전원 필터단 평활 전해 콘덴서의 전해액 건조(Dry-up) 현상입니다. 등가직렬저항(ESR)이 상승하며 메인 CPU 및 영상 처리 칩셋으로 공급되는 전압이 불안정해져 부팅 유닛과 디스플레이 가동을 멈추게 합니다.
3. 고열 및 진동으로 인한 영상 출력단 냉납
   • 원인: 현장의 미세 진동과 함체 내부의 고열이 반복되면서, 영상 신호를 패널로 전달하는 메인 로직 칩셋 및 플랫 케이블 커넥터 주변 땜납 부위에 미세 균열(냉납)이 발생하여 디스플레이 신호가 차단된 상태입니다.

2. 주요 수리 및 정비 포인트 (Troubleshooting)

고장 증상	주요 원인 소자	(주)메트영남의 핵심 조치
전원 ON / 화면 무감	인버터 회로, 백라이트	순정 고사양 인버터 반도체 교체 및 소손 회로 완벽 복구
간헐적 리셋 / 화면 깜빡임	전해 콘덴서 세트	노후 소자 전량 적출 후 Low-ESR 105도 최고급 소자로 전면 오버홀
백화 현상 / 줄 감 현상	LCD 액정 패널, 로직단	신품 순정 LCD 모듈 교환 및 메인보드 정밀 리솔더링 진행

3. 가장 자주 묻는 질문 (FAQ) Top 5

• Q1. 화면이 나오지 않는 상태에서 수리하면 터치 패널 안에 들어있는 PLC 작화 프로그램 데이터가 날아가나요?
  • A: 아니요, 데이터는 완벽히 보존됩니다. 수리 작업은 디스플레이 출력 및 전원 공급단 하드웨어 회로에서만 진행됩니다. 내부에 저장된 핵심 작화 프로그램 파일은 비휘발성 Flash 메모리에 안전하게 보존되므로, 수리 후 별도의 프로그램 다운로드 없이 현장에서 즉시 상위 PLC와 연동하여 사용하실 수 있습니다.
• Q2. 생산 라인이 멈춰서 매우 시급합니다. 대구·경북 공단 현장 당일 긴급 수리가 가능한가요?
  • A: 네, 당연히 가능합니다. 저희 (주)메트영남은 대구 동구에 위치하고 있어 구미, 창원, 김해, 성서공단, 왜관공단 등 영남권 주요 산업단지와의 접근성이 매우 뛰어납니다. MT6070iH 모델 전용 정품 LCD 패널, 인버터 부품, 터치 유리 등을 상시 보유하고 있어 긴급 입고 시 당일 즉시 수리 완료를 최우선 지원합니다.
• Q3. 화면이 안 켜질 때 현장에서 터치스크린 표면을 두드리거나 전원을 반복해서 껐다 켜봐도 되나요?
  • A: 절대 금지입니다. 내부에 전원 합선이나 회로 불량이 진행 중인 상태에서 무리하게 전원을 반복 투입하면, 기판(PCB) 패턴이 통째로 타버려 복구 불능 상태가 되거나 작화 프로그램이 저장된 메인 CPU 로직 칩셋까지 연쇄 파손될 수 있습니다.
• Q4. 이지뷰 구형 모델이라 서비스 센터 대응이 어려운데 사설 수리가 확실한 대안인가요?
  • A: 가장 확실하고 경제적인 솔루션입니다. 공식 서비스 센터나 대리점에서는 단종된 레거시 장비에 대해 신형 모델로의 전면 교체를 유도하는 경우가 많습니다. 이 경우 장비 구입 비용뿐만 아니라 구형 프로그램을 신형 버전에 맞게 변환·수정하는 소프트웨어 작업 비용까지 추가되어 부담이 큽니다. 반면 저희는 부품 단위 수리를 진행하므로 기존 장비를 그대로 완벽히 복구해 드립니다.
• Q5. 단순히 고장 난 소자 하나만 바꾸는 것과 전량 오버홀 수리의 차이는 무엇인가요?
  • A: HMI 장비는 내장된 모든 소자가 동일한 시간 동안 고온 환경에서 스트레스를 받습니다. 지금 당장 터진 소자 하나만 교체하면 얼마 못 가 장시간 고온에 노출되어 수명이 다한 주변의 다른 노후 콘덴서가 터져 전원 불량이나 터치 오작동으로 라인이 다시 멈추게 됩니다. 입고 시 소모성 소자 전체를 한 번에 정비하는 오버홀이 중복 수리 비용과 라인 중단 손실을 막는 확실한 방법입니다.

4. 현장 유지보수 핵심 가이드

1. 제어반 분진 및 오일 미스트 차단: 공장 현장의 미세 금속 분진이나 절삭유 유증기가 터치 패널 후면 통풍구로 유입되면 기판 부식 및 인버터 회로의 쇼트를 유발합니다. 제어 랙 함체의 문을 항상 밀폐하시고 정기적으로 정전기 방지 에어로 클리닝해 주십시오.
2. 백라이트 세이버 기능 활용: HMI 설정 메뉴에서 일정 시간 터치 입력이 없을 때 화면이 자동으로 꺼지도록 '백라이트 세이버(Screen Saver)' 시간을 설정해 두시면, 백라이트와 인버터 회로의 수명을 수년 이상 획기적으로 연장할 수 있습니다.

"눈앞의 고장 부품만 임시방편으로 때우는 눈가림 수리는 하지 않습니다.
30년 엔지니어의 자부심으로 고장의 근본 원인을 해결하고, 전 영역 정밀 터치 좌표 교정 및 24시간 연속 가동 부하 에이징 테스트를 완벽하게 마쳤으니 현장에서 안심하고 상시 가동하시기 바랍니다."
