프로페이스(Pro-Face) 3080028-03 / GP2301H-LG41-24V 전원 및 화면 불량 수리 완료
안녕하세요, 산업용·자동화장비 수리 전문업체 메트영남입니다.
프로페이스(Pro-Face)의 3080028-03 / GP2301H-LG41-24V 긴급 수리 사례입니다.

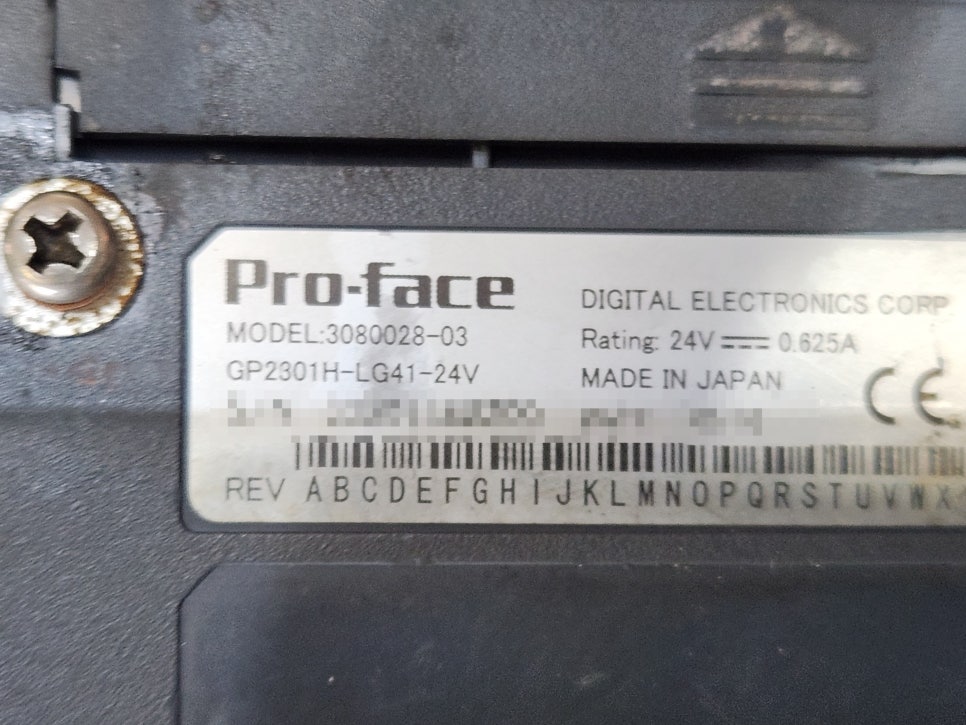

• 모델명: 3080028-03 / GP2301H-LG41-24V
• 제조사: 프로페이스(Pro-Face)
• 품목: 산업용 모니터
• 증상: 전원 및 화면 불량
• 수리 과정:
전원부 불량 콘덴서 교체 손상된 레귤레이터 및 구동 소자 교체
백라이트 구동 회로 보강
납땜 리워크 및 패턴 복원 전체 세척 작업 진행

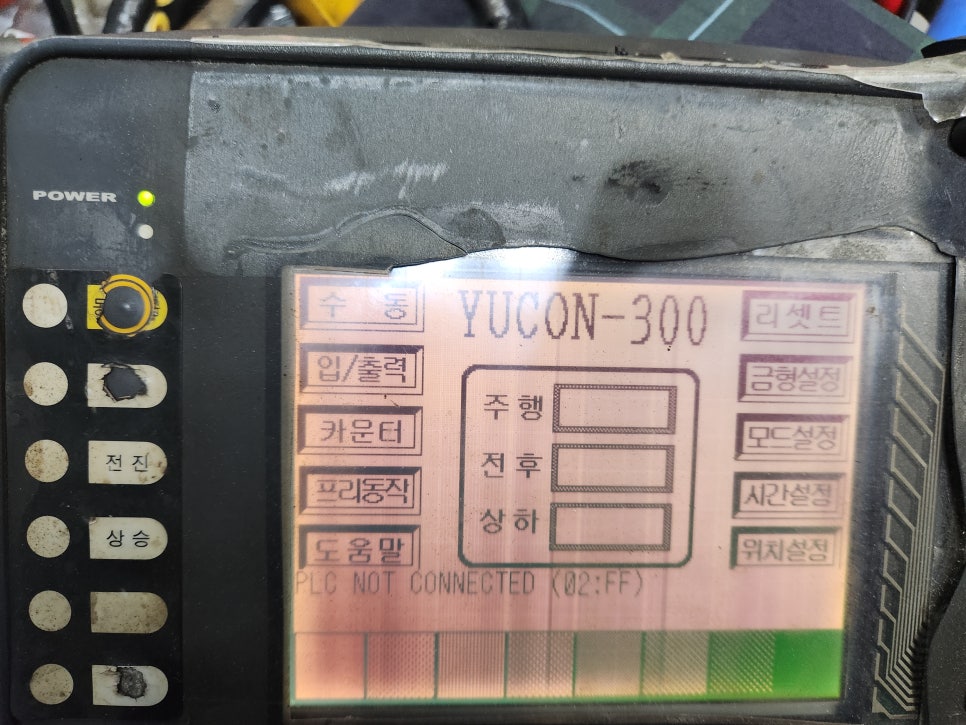

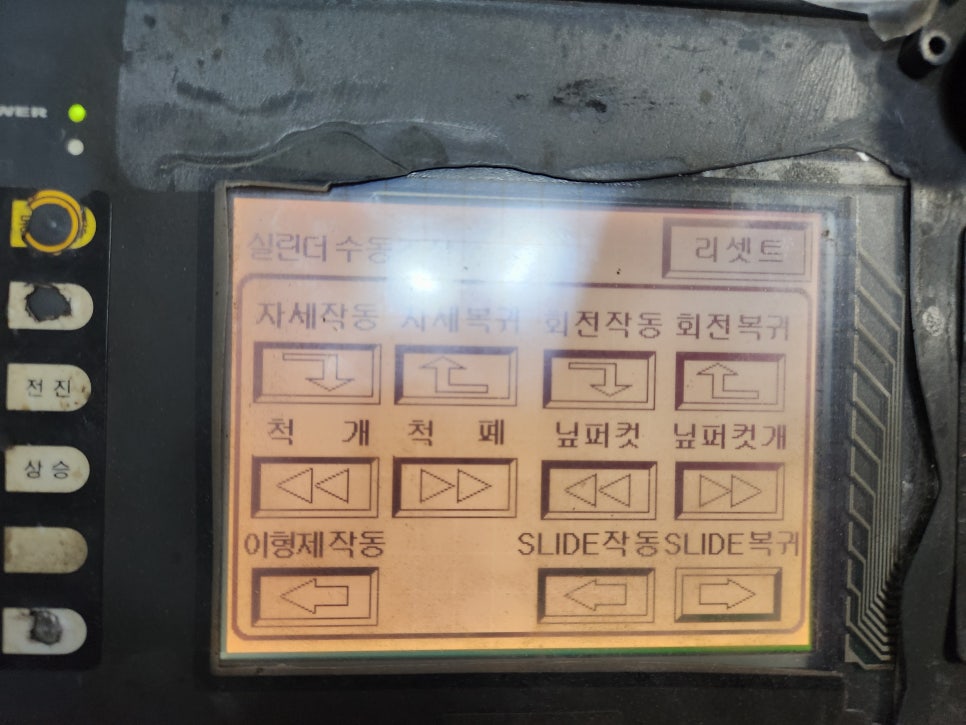

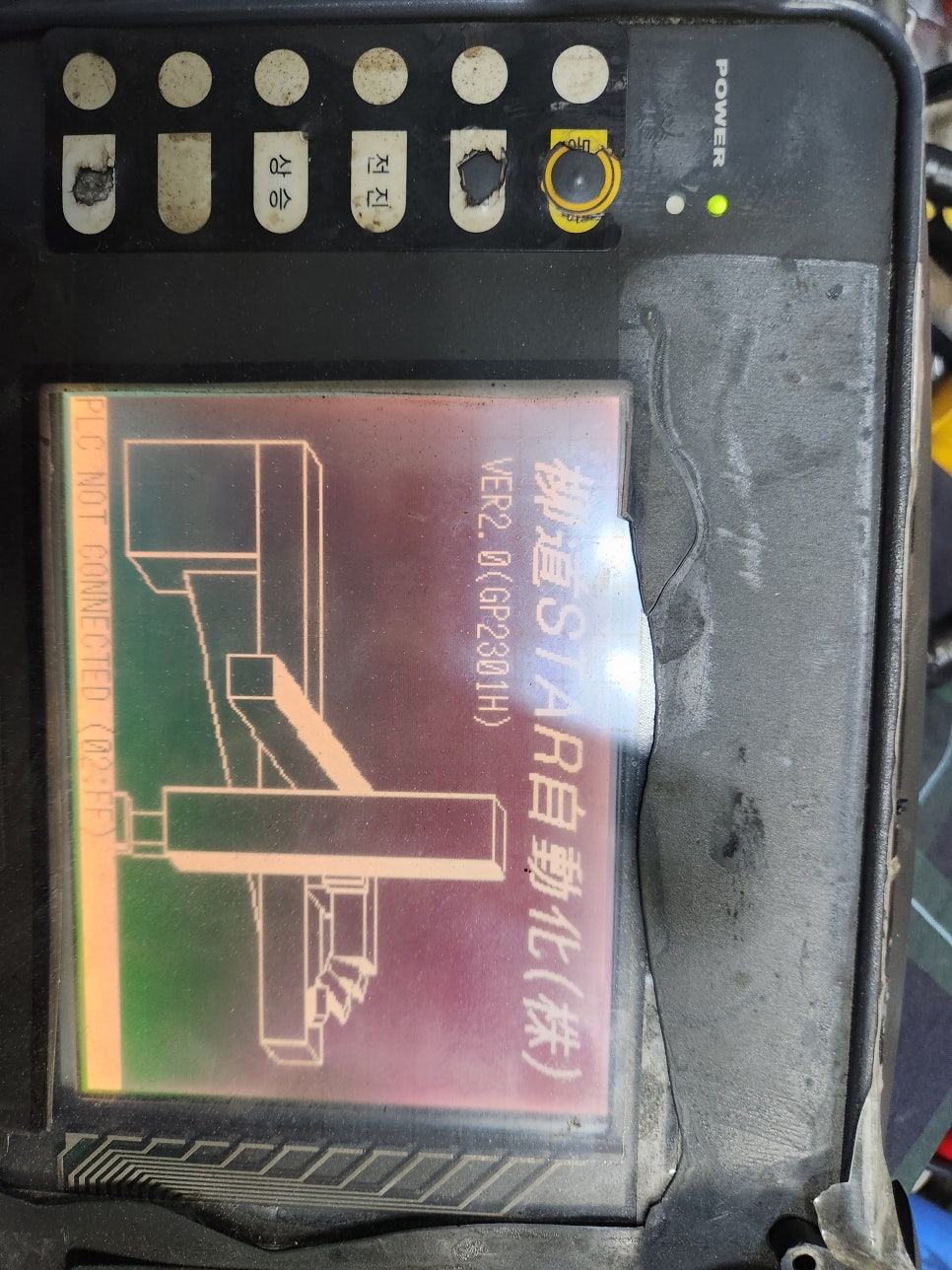

철저한 점검과 테스트를 거쳐 완벽하게 복구 완료하였습니다.
30년 경력의 산업용 전자 장비 및 HMI 정밀 수리 전문 기업, (주)메트영남입니다. 대구·경북 지역 제조업체 현장에서 라인 마비의 원인이 되는 프로페이스(Pro-face) 구형 핸디형 HMI 모델인 3080028-03 / GP2301H-LG41-24V 장비의 '전원 무감 및 화면 불량' 고장 건에 대한 기술 분석, 자주 묻는 질문(FAQ), 트러블슈팅 및 유지보수 가이드를 정리해 보았습니다.

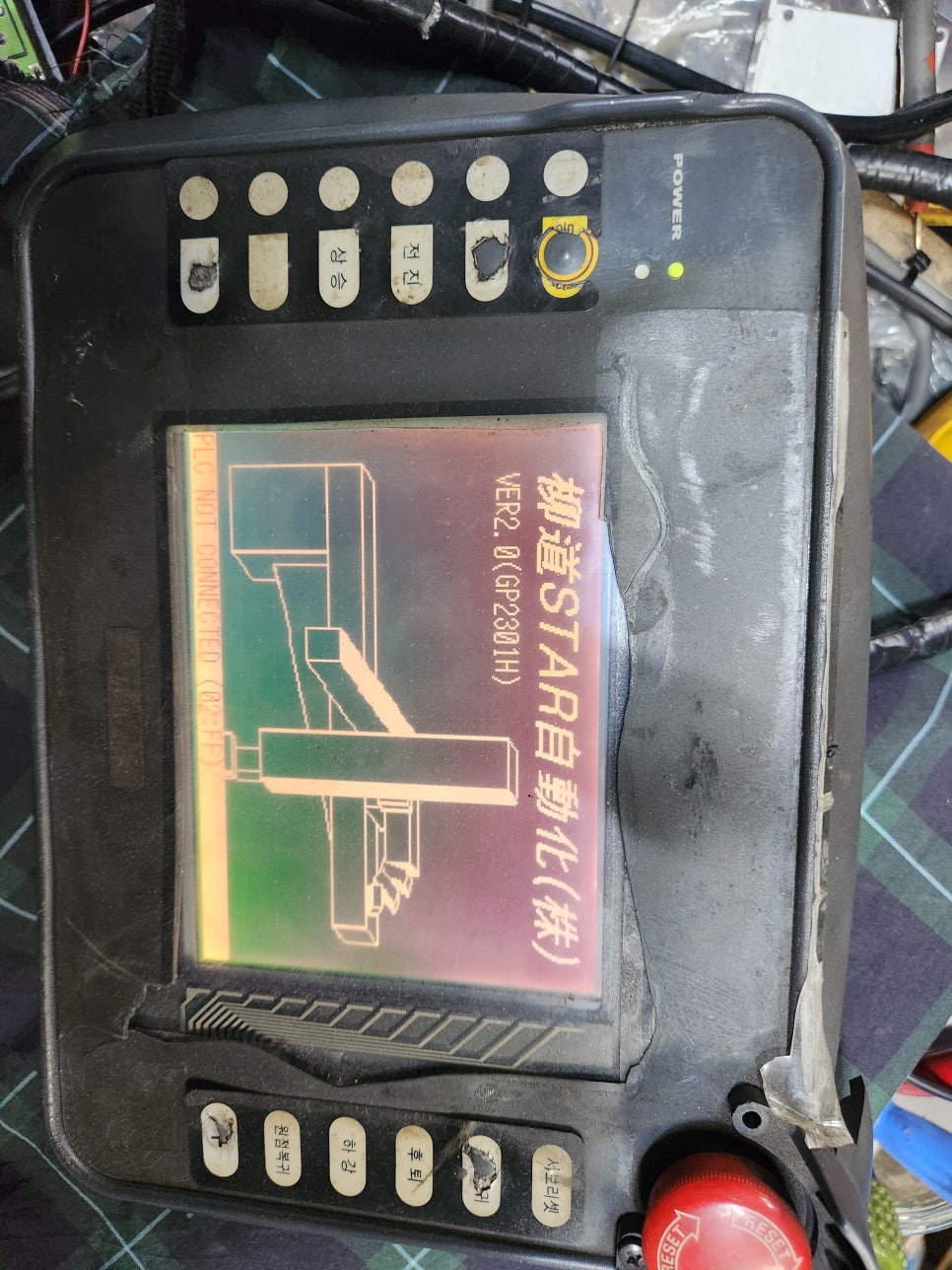

GP2301H 시리즈는 생산 현장에서 작업자가 직접 손에 들고 이동하며 설비를 조작하는 핸디 타입 펜던트 HMI입니다. 기기 특성상 24시간 상시 전원 인가에 따른 내부 전원단(SMPS)의 열화와 더불어, 현장 작업 중 발생하는 잦은 케이블 움직임, 충격, 분진 침투로 인해 전원 자체가 들어오지 않거나 화면이 켜지지 않는 고장이 집중적으로 발생합니다. 당사는 단종된 레거시 프로페이스 장비의 순정 자재를 다량 보유하고 있어 신속하고 완벽한 복구 솔루션을 제공합니다.
1. 주요 고장 증상 및 기술적 원인 (Technical Analysis)
- 내장 로직 전원부(SMPS) 회로 열화로 인한 전원 무감 (Power Dead)
- 현상: DC 24V 전원을 정상적으로 인가해도 전면 상태 LED 및 화면이 전혀 켜지지 않는 완벽한 전원 먹통 상태.
- 원인: 장시간 고온 환경에서 연속 가동됨에 따라, 내부 메인보드로 들어오는 전압을 분기하고 필터링해 주는 전원단 평활 전해 콘덴서의 전해액 건조(Dry-up) 현상 발생. 이로 인해 등가직렬저항(ESR)이 급격히 상승하고 과도한 리플 노이즈가 CPU 단으로 유입되거나 PWM 제어 IC가 파손되어 발진을 멈춤.
- 수리: 수명이 다한 노후 전해 콘덴서를 전량 적출하고 고온용(105도), 저저항(Low-ESR) 사양의 최고급 산업용 정품 콘덴서로 일괄 오버홀 완료했습니다. 아울러 단락된 입력단 보호 소자 및 PWM 스위칭 반도체를 신품으로 교체하여 전원 레일을 복원했습니다.
- 백라이트 구동 인버터 회로 소손 및 STN 액정 화면 불량 (Black/White Screen)
- 현상: 전원 LED는 녹색으로 들어오고 내부 부팅은 되는 듯하나 화면이 완전히 새까맣게 나오거나(Black), 반대로 전체가 하얗게만 나오는(White) 현상, 또는 화면이 심하게 떨리는 현상.
- 원인: 디스플레이 패널에 밝기를 제공하는 백라이트 고전압 인버터 트랜스의 절연 파괴 또는 구동 FET 반도체의 소손. GP2301H-LG41 모델에 탑재된 구형 STN 액정 자체의 백라이트 수명이 완전히 다해 에이징 저하가 발생한 경우입니다.
- 수리: 회로 역설계 계측을 통해 손상된 파워 반도체와 트리거 IC를 신품으로 교체했습니다. 부품 공급이 중단된 구형 백라이트 시스템을 향후 노후화로 인한 재불량이 없도록 고휘도·고내구성 산업용 LED 백라이트 시스템으로 정밀 개조 적용하여 시인성을 극대화했습니다.
- 핸디형 케이블 커넥터 인터페이스단 및 기판 냉납 보수
- 현상: 케이블을 특정 각도로 움직이거나 흔들 때만 화면이 켜졌다 꺼지기를 반복하거나, 간헐적으로 PLC 통신 에러 알람을 발생하는 현상.
- 원인: 작업자가 들고 움직이는 핸디형 장치 특성상, 내부 메인보드와 연결되는 인터페이스 커넥터 납땜 부위에 지속적인 물리적 스트레스(인장력, 진동)가 가해져 미세한 균열(냉납)이 발생하고 현장 유증기가 침투해 합선을 유발함.
- 수리: BGA 정밀 리워크 장비를 활용하여 미세 크랙이 발생한 통신 및 전원 커넥터 핀 배열을 정밀 리솔더링(재납땜) 보수하고, 정전기 방지 전용 케미컬로 기판 전면을 세정 오버홀했습니다.
2. 자주 묻는 질문 (FAQ) - 실무 Top 5
- Q1. 터치 패널이나 메인보드 회로를 수리하면 내부에 들어있는 기존 작화 프로그램이 초기화되나요?
- A: 아니요. 하드웨어 전원 회로 리페어, 인버터 보수 및 콘덴서 오버홀 작업은 핵심 구동 프로그램과 현장 작화 데이터가 저장되는 비휘발성 Flash 메모리(소프트웨어 영역)와 물리적으로 완전히 분리되어 진행됩니다. 기존 데이터는 100% 보존되므로 수리 후 백업 프로그램 재다운로드 필요 없이 현장에 장착하시면 즉시 기존 설정 그대로 정상 가동됩니다.
- Q2. 대구 달성공단, 성서공단, 구미공단 등 현장인데 단종 모델 긴급 수리 및 당일 출고가 가능한가요?
- A: 네, 당연히 가능합니다. 저희 (주)메트영남은 대구 동구에 위치하고 있어 경북권 전역의 주요 공단 현장과의 접근성이 매우 뛰어납니다. 프로페이스 GP2000 및 핸디 시리즈에 특화된 전용 제어 IC, 고속 포토커플러, 내열 콘덴서, LED 개조 자재를 상시 다량 보유하고 있어 긴급 입고 시 당일 즉시 정밀 진단 및 당일 수리 완료를 최우선으로 대응해 드립니다.
- Q3. 화면이 안 켜질 때 현장에서 전원을 계속 반복해서 껐다 켜봐도 되나요?
- A: 절대 금지해야 하는 조치입니다. 내부 전원단 회로에 단락(쇼트) 결함이나 소자 부실이 있는 상태에서 무리하게 전원을 반복 투입하면 기판(PCB)의 미세 전력 패턴이 회생 불능 상태로 타버리거나, 고가의 메인 CPU 로직 칩셋까지 서지가 역유입되어 연쇄 파손을 유발하므로 수리 불능 상태가 될 수 있습니다.
- Q4. 제조사(Pro-face) 센터에서 단종을 이유로 수리 거부 판정을 받았는데 수리가 정말 되나요?
- A: 네, 문제없이 완벽하게 수리됩니다. 공식 서비스 센터에서는 해당 구형 모델의 오래전 단종을 이유로 부품 공급이 끝나 수리 불가 판정을 내리거나 신형 핸디 장비로의 전면 교체를 권유하여 프로그램 변환 및 작화 수정 비용이 크게 발생할 수 있습니다. 반면 (주)메트영남은 부품 단위(Component Level) 회로 수리를 전문으로 하므로 레거시 장비도 얼마든지 저렴하고 완벽 복구가 가능합니다.
- Q5. 단순히 고장 난 소자 하나만 골라서 바꾸는 것과 전량 오버홀 수리의 차이는 무엇인가요?
- A: 산업용 HMI는 내장 부품들의 수명 주기가 비슷합니다. 지금 전원을 나가게 한 다이오드 하나만 바꾸면, 현장 장착 후 얼마 지나지 않아 노후된 주변 전원단 콘덴서가 터져 다른 화면 에러나 통신 불량으로 라인이 다시 멈추게 됩니다. 입고 시 소모성 소자 전체를 한 번에 정비하는 오버홀이 중복 수리 비용과 라인 중단 손실을 막는 가장 확실한 방법입니다.
3. 주요 고장 증상 및 수리 포인트 (Troubleshooting)
| 고장 증상 | 주요 원인 및 점검 사항 | 수리 및 정비 포인트 |
| 전원 무감 / LED 미점등 | 1차 입력 전원단 단락 및 PWM 발진 IC 소손 | 전원단 쇼트 회로 복구, 파워 제어 칩셋 교체 및 패턴 보수 |
| 화면 백화 / 흑화 현상 | 인버터 트랜스 절연 파손 및 구동 FET 반도체 불량 | 인버터 회로 정밀 리페어 및 고휘도 산업용 LED 백라이트 개조 |
| 간헐적 리셋 / 화면 떨림 | 내부 공급 전원단 평활 콘덴서 용량 감퇴 및 리플 과다 | Low-ESR 105도 고내구성 콘덴서 세트 전량 오버홀 완료 |
| PLC 통신 에러 (통신 불능) | 통신 드라이버 IC 서지 파손 및 커넥터 냉납 발생 | 인터페이스 절연 소자 교체 및 핀 랙 정밀 리솔더링 공정 |
| 터치 입력 인식 불능 | 전면 저항막 필름 마모 및 터치 디코더 회로 에러 | 순정 규격 신품 터치 패널 교체 및 변환 루프 전수 정비 |
4. 핸디형 HMI 현장 유지보수 가이드
- 케이블 장력 분산 및 스트레스 방지
- GP2301H 모델은 작업자가 상시 이동하며 사용하기 때문에 외부 연결 커넥터 케이블의 꺾임과 당겨짐이 빈번합니다. 케이블 인입선 쪽에 과도한 장력이 걸리지 않도록 고정용 걸이를 활용하시고, 정기적으로 케이블 외피 손상 여부를 확인해 주십시오.
- 현장 분진 및 유증기 흡착 관리
- 핸디 타입 장치는 현장의 오일 미스트(유증기)나 미세 금속 분진이 틈새로 침투하기 쉽습니다. 기판 표면에 먼지와 수분이 결합하면 미세 쇼트 및 부식을 유발하므로 부드러운 마른 천이나 부식성이 없는 전용 세정제를 타월에 살짝 묻혀 표면을 상시 청결하게 유지해 주십시오.
5. 전문가의 조언
"현장의 설비 가동 상태를 실시간으로 조작하는 핸디형 HMI는 일반 모니터와 달리 정밀한 회로 신호 무결성과 하드웨어 안정성이 생명입니다. 저희 (주)메트영남은 눈앞의 고장 부품 하나만 임시방편으로 교체하는 눈가림 수리를 철저히 배제합니다. 30년 엔지니어의 자부심을 걸고 고장의 근본 원인을 역설계 분석하여 소모성 자재 전체를 정비하는 종합 오버홀 수리를 원칙으로 합니다. 완벽한 실부하 에이징 및 24시간 연속 가동 테스트를 마쳤으니 현장에서 안심하고 상시 가동하시기 바랍니다."
