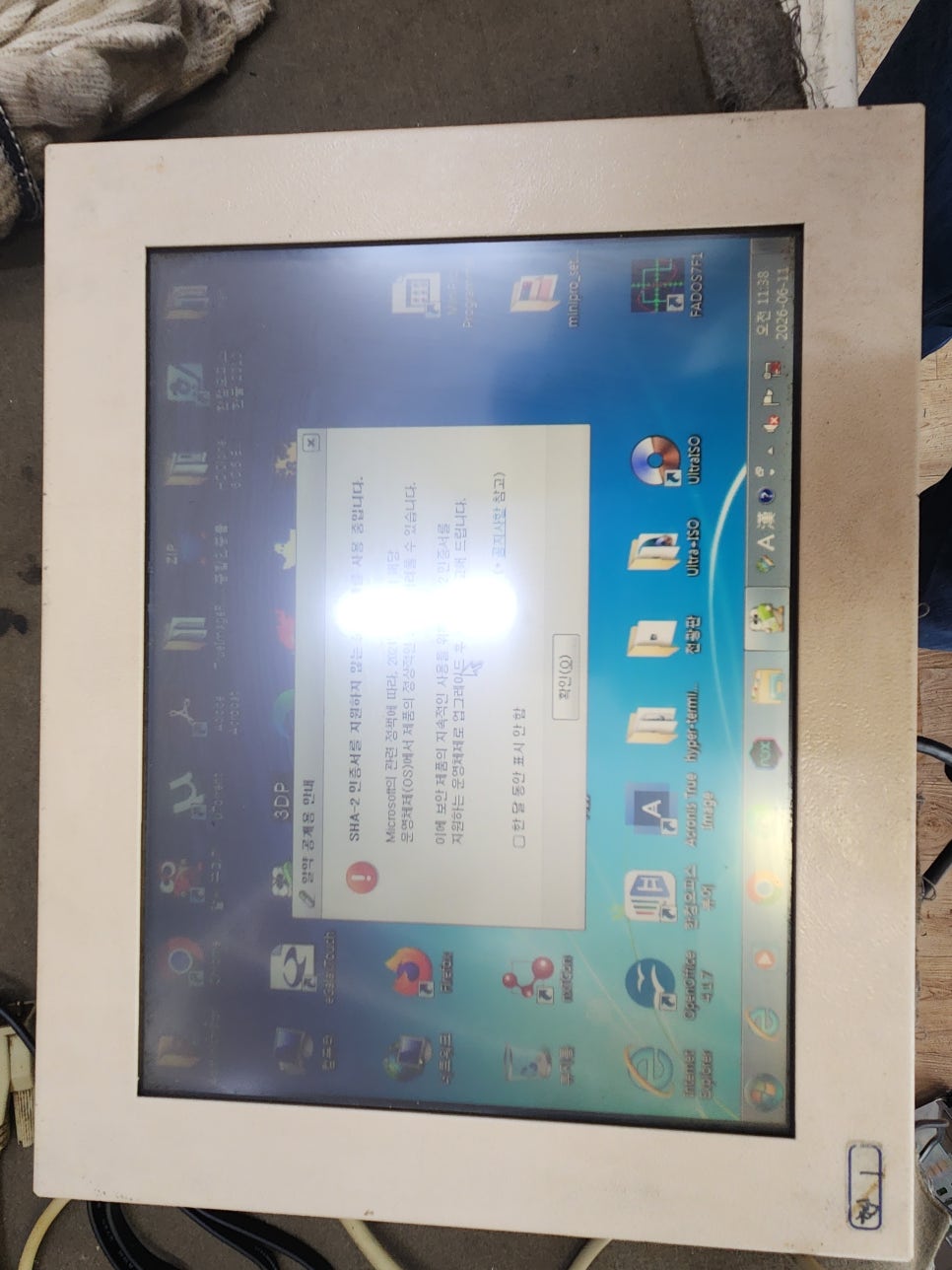

일체형 모니터(터치 PC) CST-T150PC-V2 화면 불량 수리 완료

일체형 모니터(터치 PC) CST-T150PC-V2 화면 불량 수리 완료

안녕하세요, 30년 전통의 산업장비 수리 전문기업 메트영남입니다.
대구시 달성공단의 제조업체에서 입고된 일체형 모니터(터치 PC) CST-T150PC-V2 긴급 수리 사례입니다.

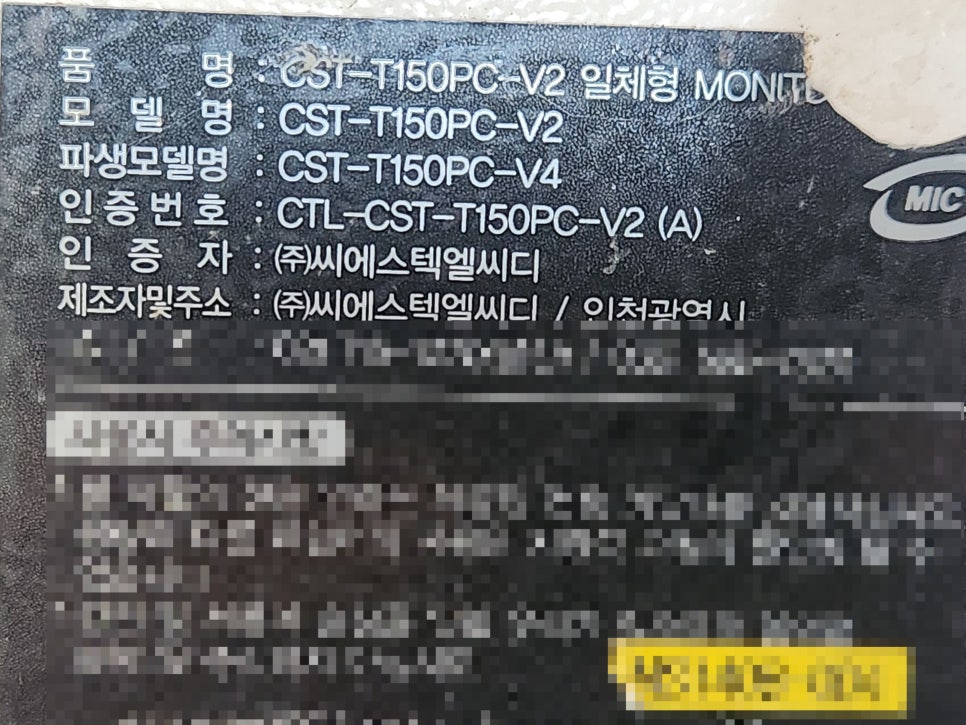

• 모델명: CST-T150PC-V2



• 제조사:



• 품목: 일체형 모니터(터치 PC)



• 증상: 화면 불량



• 수리 과정:

고장 난 핵심 불량 소자들을 깨끗하게 제거하고, 내열성이 우수한 순정 신품 소자로 전면 교체하였습니다.

장기 가동 시 발생하는 열을 억제하기 위해 방열 그리스 재도포와 기판 내 노후 납조 보강(재납땜) 작업까지 마쳤습니다.



일체형 모니터(터치 PC) CST-T150PC-V2 화면 불량 수리 완료

일체형 모니터(터치 PC) CST-T150PC-V2 화면 불량 수리 완료



정밀 수리 후 품질 검사를 완료하여 출고하였습니다.



30년 경력의 산업용 전자 장비 수리 전문가, (주)메트영남입니다. 대구 달성공단 내 제조업체의 핵심 생산 라인에서 가동 중이던 CST-T150PC-V2 일체형 모니터(터치 패널 PC)의 화면 불량 고장 건을 접수하고, 설비 중단으로 인한 막대한 생산 손실을 방지하기 위해 입고 즉시 정밀 회로 진단과 핵심 소자 오버홀(Overhaul)을 진행하여 완벽하게 수리를 완료하였습니다.



해당 장비는 설비의 가동 상태를 시각화하고 작업자의 명령을 전달하는 핵심 HMI(Human-Machine Interface) 일체형 PC입니다. 현장의 가혹한 고온·분진 환경에서 24시간 연속 가동되다 보면 내부 전원 공급 장치와 백라이트 구동 회로의 열화가 집중적으로 발생하여 화면이 켜지지 않거나 깜빡이는 불량이 발생하게 됩니다. (주)메트영남은 축적된 하드웨어 리페어 노하우를 바탕으로 당일 정밀 수리를 마쳤습니다.

CST-T150PC-V2 일체형 터치 PC 수리 완료 리포트

1. 주요 고장 증상 및 기술적 원인 (Technical Analysis)

1. 메인 제어 전원부(SMPS) 열화로 인한 화면 무감 (Black Screen)
   • 현상: 본체 전원 램프는 미세하게 들어오거나 깜빡이지만, LCD 화면에 BIOS 로딩 창을 포함한 어떠한 영상도 표출되지 않는 현상.
   • 원인: 장시간 연속 가동 시 발생하는 내부 발열로 인해 직류(DC) 전원을 깨끗하게 걸러주는 1차측 및 2차측 평활 전해 콘덴서의 전해액 건조(Dry-up) 현상 발생. 이로 인해 전압 레일에 과도한 리플 노이즈가 유입되어 메인보드 로직 및 디스플레이 구동단이 다운됨.
   • 수리: 수명이 다한 노후 콘덴서를 전량 제거하고, 고온(105도) 및 저저항(Low-ESR) 특성을 지닌 최고급 사양의 산업용 정품 부품으로 전량 오버홀하여 전원 무결성을 복원했습니다.
2. 인버터 회로 소손 및 백라이트(Backlight) 구동 불량
   • 현상: 전원을 켜면 화면이 아주 잠깐 켜졌다가 바로 꺼지거나, 자세히 전등을 비추어 보면 희미하게 글씨는 보이나 화면 전체가 어두운 현상.
   • 원인: 디스플레이 패널에 밝기를 제공하는 백라이트 구동 인버터 회로의 고전압 트랜스 단락 또는 고속 스위칭 FET 반도체의 열화 파손.
   • 수리: 회로 역설계 분석을 통해 파손된 파워 반도체와 트리거 IC를 신품으로 교체하였습니다. 추가적으로 향후 노후화로 인한 재불량을 원천 차단하기 위해 고휘도·고내구성 산업용 LED 백라이트 시스템으로 개조하여 가독성과 수명을 대폭 끌어올렸습니다.
3. 터치 컨트롤러 인터페이스 회로 및 냉납 보수
   • 현상: 화면 수리 후 에이징 테스트 과정에서 간헐적으로 터치 입력 좌표가 밀리거나 특정 구역의 터치 인식이 끊어지는 현상 발견.
   • 원인: 공장 현장의 지속적인 기계 진동과 고온 환경으로 인해 메인보드와 터치 스크린 디코더 칩셋 주변의 납땜 부위에 미세한 균열(냉납) 및 전도성 분진에 의한 미세 합선 발생.
   • 수리: BGA 정밀 리워크 장비를 이용하여 냉납이 발생한 핵심 제어 칩셋을 리솔더링하고, 정전기 방지 전용 세정제를 사용해 기판 전체를 화학적으로 오버홀 세정했습니다.

2. 자주 묻는 질문 (FAQ) - 실무 Top 5

• Q1. 일체형 터치 PC를 수리하면 내부 제조 공정 프로그램이나 작화 데이터가 초기화되나요?
  • A: 아니요. 전원부, 인버터 회로, 터치 패널 등의 하드웨어 리페어 작업은 데이터가 저장되는 핵심 스토리지(SSD/CF 카드)나 비휘발성 메모리 영역에 물리적인 영향을 주지 않습니다. 기존의 소중한 생산 파라미터와 작화 데이터는 100% 보존되므로 수리 후 현장에 장착하시면 즉시 정상 가동이 가능합니다.
• Q2. 달성공단 내 공장인데 입고 시 당일 긴급 대응이 확실히 가능한가요?
  • A: 네, 가능합니다. 당사는 대구 동구에 위치하여 달성공단 현장과의 접근성이 매우 뛰어납니다. CST 시리즈 및 주요 산업용 터치 PC 수리에 필요한 AD 보드 핵심 칩셋, 고내구성 콘덴서, LED 백라이트 개조 자재 등을 상시 보유하고 있어 긴급 입고 시 당일 정밀 진단 및 당일 수리 완료를 최우선으로 지원합니다.
• Q3. 화면이 안 켜질 때 현장에서 전원을 계속 반복해서 껐다 켜봐도 되나요?
  • A: 절대 금지해야 합니다. 내부 전원단 회로 쇼트나 칩셋 결함이 있는 상태에서 무리하게 전원을 반복 인가하면 보드의 패턴이 회생 불능 상태로 타버리거나 고가의 메인 CPU 로직 칩셋까지 연쇄 손상되어 수리 비용이 대폭 상승하거나 복구가 불가능해질 수 있습니다.
• Q4. 터치 모니터 표면이 오염되었을 때 어떻게 청소해야 하나요?
  • A: 반드시 전원을 끈 상태에서 부드러운 마른 천이나 부식성이 없는 전용 세정제를 타월에 살짝 묻혀 가장자리를 닦아내십시오. 베젤 테두리 틈새에 전도성 금속 분진이나 절삭유가 유입되면 특정 좌표가 상시 눌려 있는 것으로 오인하여 전체 터치 불능을 유발할 수 있습니다.
• Q5. 제조사에서 장비가 오래되어 단종 판정을 내렸는데 수리가 되나요?
  • A: 네, 당연히 가능합니다. 제조사 서비스 센터는 일반적으로 메인보드나 패널 단품 공급이 끝나면 단종을 이유로 수리 불가 판정을 내리지만, (주)메트영남은 부품 단위(Component Level) 회로 수리를 전문으로 하기 때문에 도면이 없는 구형 외산 일체형 PC도 얼마든지 완벽하게 복구해 드립니다.

3. 주요 고장 증상 및 수리 포인트 (Troubleshooting)

고장 증상	주요 원인 및 점검 사항	수리 및 정비 포인트
전원 무감 / 화면 불능	1차 입력 전원 제어 IC 소손 및 2차 평활 회로 부실	전원단 쇼트 복구 및 Low-ESR 콘덴서 세트 전량 오버홀
화면 깜빡임 / 꺼짐 현상	인버터 트랜스 절연 파손 및 스위칭 FET 소손	구동 반도체 신품 교체 및 고성능 회로 정밀 보수
화면 어두움 / 백화 현상	LCD CCFL 백라이트 수명 종료 및 에이징 저하	고휘도 산업용 LED 백라이트 개조 및 전압 매칭 완료
터치 인식 불능 / 좌표 밀림	터치 패널 컨트롤러 냉납 및 디코더 회로 오류	BGA 리솔더링 및 인터페이스단 수동 소자 전수 정비
간헐적 시스템 다운 / 멈춤	로직 전원단 필터 열화 및 내부 미세 분진 흡착	기판 정밀 세정 공정 진행 및 소모성 로직 IC 전격 교체

4. 일체형 터치 PC 현장 유지보수 가이드

1. 제어반 내부 환기 및 온도 관리
   • 일체형 PC는 일반 모니터와 달리 내부에 CPU와 메모리가 공존하므로 발열이 매우 심합니다. 제어반 내부 및 PC 자체 쿨링 팬의 동작 상태를 주기적으로 확인하십시오. 내부 온도가 상승하면 콘덴서 수명이 급격히 단축됩니다.
2. 전원 품질 및 서지 예방
   • 현장의 대형 모터나 인버터 구동 시 발생하는 서지 압력은 정밀 로직 장비의 SMPS를 파괴하는 주범입니다. 장비 전단에 용량에 맞는 서지 보호기(SPD)와 AC 노이즈 필터를 필수적으로 결선하여 전원 안정성을 확보하십시오.

5. 전문가의 조언

"공장의 생산 공정을 제어하고 시각화하는 일체형 터치 PC는 일반 컴퓨터와 달리 정밀한 회로 신호 무결성과 하드웨어 안정성이 생명입니다. 저희 (주)메트영남은 눈앞의 고장 부품 하나만 임시방편으로 교체하는 눈가림 수리를 철저히 배제합니다. 30년 엔지니어의 자부심을 걸고 고장의 근본 원인을 역설계 분석하여 소모성 자재 전체를 정비하는 종합 오버홀 수리를 원칙으로 합니다. 완벽한 실부하 에이징 검수를 거쳐 신품에 준하는 내구성을 확보해 드렸으니 달성공단 현장에서 안심하고 상시 가동하시기 바랍니다."
