안녕하세요, 산업용·자동화장비 수리 전문업체 메트영남입니다.
대구 달성공단 소재 제조업체에서 입고된 지멘스(SIEMENS)의 PLC SIMATIC S7 1P 6ES7 133-1BL01-0XB0 긴급 수리 사례입니다.



• 모델명: SIMATIC S7 1P 6ES7 133-1BL01-0XB0



• 제조사: 지멘스(SIEMENS)



• 품목: PLC



• 증상: 전원 및 통신 반응 없는 작동 불능(Dead) 상태 ​

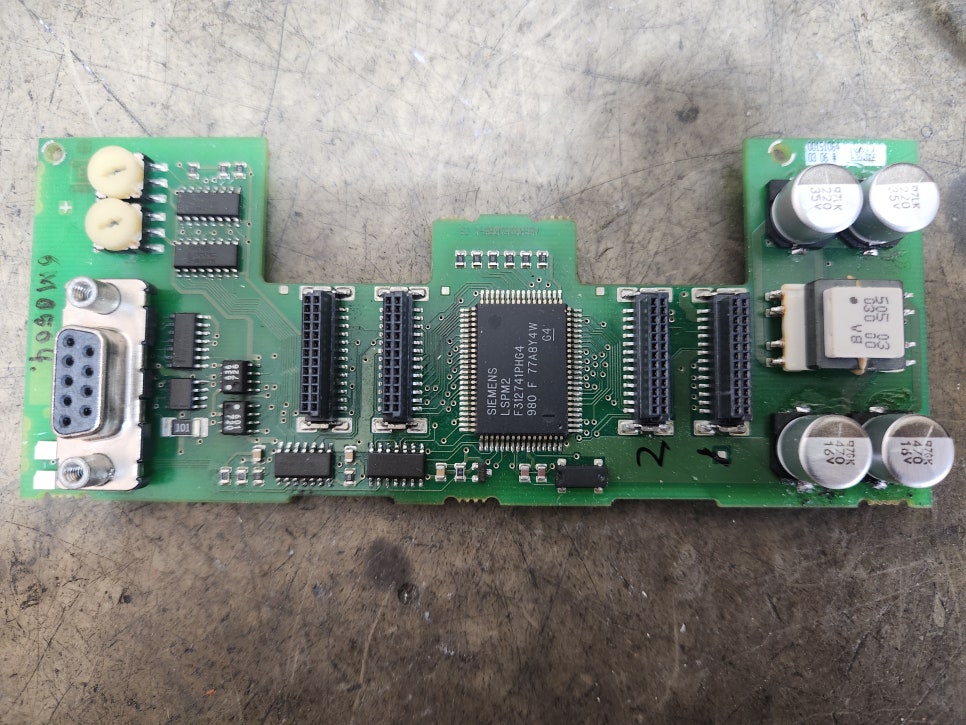

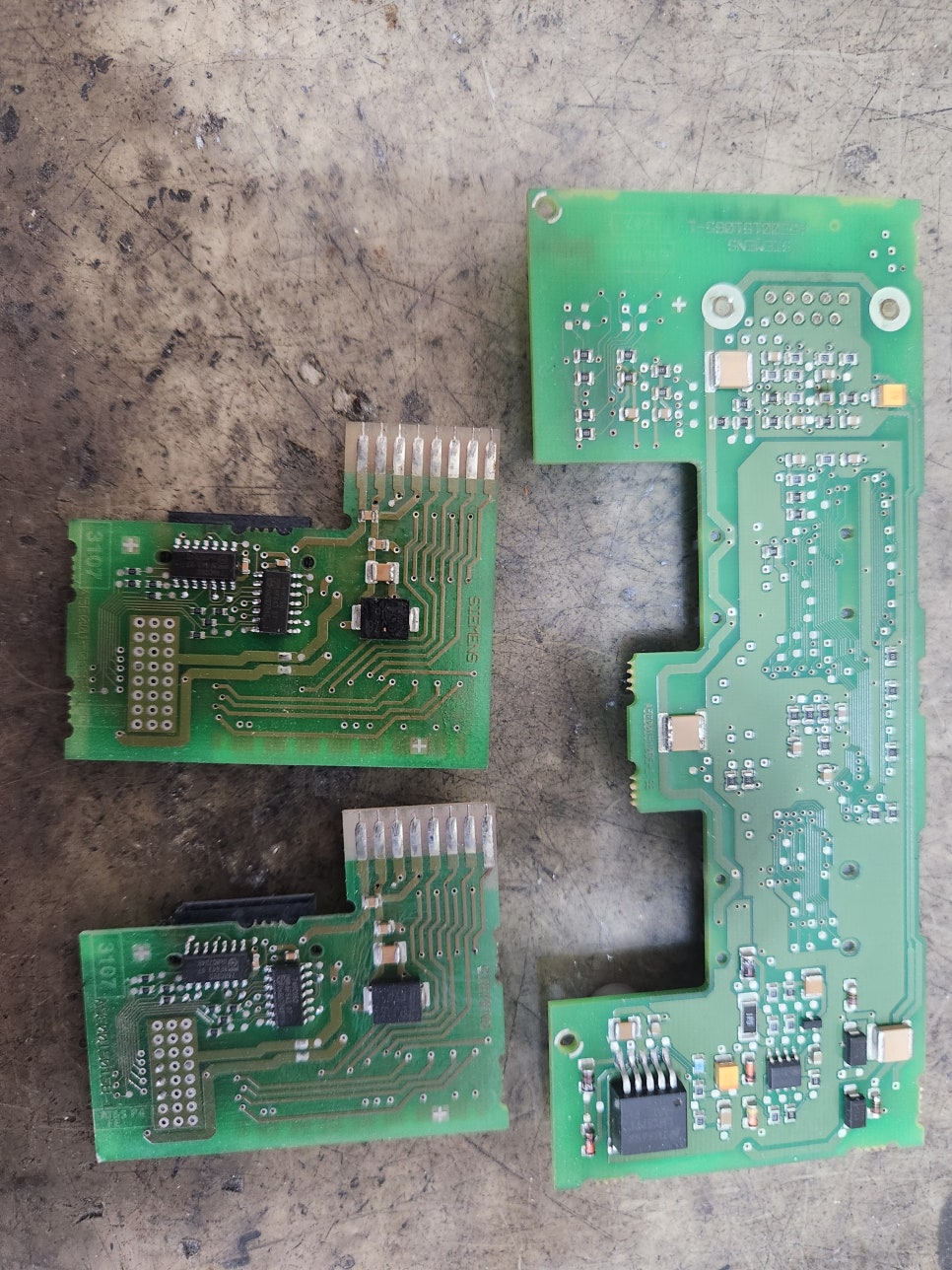

• 수리 과정:



지멘스(SIEMENS) PLC SIMATIC S7 1P 6ES7 133-1BL01-0XB0 전원 및 통신 반응 없는 작동 불능(Dead) 상태 ​ 수리 완료

지멘스(SIEMENS) PLC SIMATIC S7 1P 6ES7 133-1BL01-0XB0 전원 및 통신 반응 없는 작동 불능(Dead) 상태 ​ 수리 완료

지멘스(SIEMENS) PLC SIMATIC S7 1P 6ES7 133-1BL01-0XB0 전원 및 통신 반응 없는 작동 불능(Dead) 상태 ​ 수리 완료

지멘스(SIEMENS) PLC SIMATIC S7 1P 6ES7 133-1BL01-0XB0 전원 및 통신 반응 없는 작동 불능(Dead) 상태 ​ 수리 완료



수리 및 정밀 테스트 후 정상 출고 하였습니다.



30년 경력의 산업용 전자 장비 수리 전문가, (주)메트영남입니다. 도면조차 구하기 힘든 지멘스(SIEMENS)의 단종된 인터페이스 모듈인 SIMATIC S7-200 시리즈(6ES7 133-1BL01-0XB0) 수리에 대한 정밀 진단 및 복구 가이드를 정리해 보았습니다.



도면이 없는 장비의 경우, 회로의 역설계(Reverse Engineering) 능력과 주요 칩셋의 데이터시트 분석이 수리의 성패를 결정합니다. (주)메트영남은 수만 건의 수리 데이터베이스를 바탕으로 도면 없이도 회로를 추적하여 완벽히 복구합니다.

---

🏗️ SIEMENS SIMATIC S7-200 (6ES7 133-1BL01-0XB0) 정밀 수리 리포트

1. 🛠️ 도면 없는 장비의 기술적 분석 (Reverse Engineering)

1. 입력단 보호 및 절연 회로 결함 (Input Isolation Failure):
   • 현상: 전원은 들어오나 외부 신호를 인식하지 못하거나, 특정 입력 포트가 상시 'ON' 상태로 고정됨.
   • 원인: 외부 서지나 노이즈로 인해 입력 신호를 절연해 주는 포토커플러(Photo-coupler) 파손 또는 주변 전압 분압 저항의 소손.
   • 수리: 멀티미터와 오실로스코프를 이용해 신호 라인을 역추적하여 파손된 절연 소자를 적출하고, 고성능 산업용 소자로 대체합니다.
2. 내부 로직 전압 생성 SMPS 회로 열화 (Internal Power Supply):
   • 현상: 24V 입력은 정상이나 RUN LED가 켜지지 않거나 장비가 부팅되지 않음.
   • 원인: 내부 로직 구동용 5V/3.3V를 만드는 DC-DC 컨버터 회로의 전해 콘덴서 열화 및 인덕터 냉납.
   • 수리: 회로 패턴을 분석하여 전원 라인을 특정하고, 노후된 소모성 소자를 전량 교체(Overhaul)하여 깨끗한 로직 전원을 공급합니다.
3. 통신 포트(PPI/MPI) 인터페이스 IC 파손:
   • 현상: PLC 또는 HMI와의 통신이 되지 않으며 'Communication Error' 발생.
   • 원인: 통신 라인을 통해 유입된 서지로 인해 RS-485 드라이버 IC가 파손됨.
   • 수리: 통신 칩셋 주변의 보호 다이오드와 칩셋 자체를 교체하고, 신호 파형 정밀 측정을 통해 통신 무결성을 검증합니다.

---

📋 2. 자주 묻는 질문 (FAQ) - 실무 Top 5

• Q1. 도면이 없는데 어떻게 수리가 가능한가요?
  • A: 30년 노하우를 바탕으로 기판의 패턴을 직접 추적하는 회로 역추적 방식을 사용합니다. 주요 IC의 데이터시트를 참조하여 입출력 단자의 전압과 신호를 분석하므로 도면 없이도 95% 이상 수리가 가능합니다.
• Q2. 수리하면 내부 프로그램(Software)이 날아가나요?
  • A: 하드웨어 회로 수리는 메모리(EEPROM) 데이터와 별개이므로 기존 프로그램은 그대로 보존됩니다.
• Q3. 지멘스 서비스 센터에서는 단종 모델이라 수리 불가라고 합니다.
  • A: 제조사는 보통 보드 교체 방식을 택하므로 단종 시 대응이 어렵습니다. (주)메트영남은 부품 단위(Component Level) 수리를 진행하므로 단종 모델 복구에 특화되어 있습니다.
• Q4. 부품이 없어서 수리가 안 되는 경우는 없나요?
  • A: 지멘스 장비에 사용되는 특수 IC와 범용 소자들을 해외 네트워크를 통해 다량 보유하고 있어, 대부분의 경우 부품 수급 문제가 없습니다.
• Q5. 수리 후 다시 고장 나면 어떡하나요?
  • A: 단순히 고장 난 부품만 가는 것이 아니라 노후된 주변 소자까지 함께 교체하는 오버홀 수리를 원칙으로 하여 재발률을 최소화합니다.

---

🛠️ 3. 주요 고장 증상 및 수리 포인트 (Troubleshooting)

고장 증상	주요 원인 및 점검 사항	전문가 조언
전원 무감 (Dead)	입력단 브리지 다이오드 및 보호 휴즈 단선	핵심: DC 24V 극성 반대 연결 여부 및 내부 SMPS 점검
SF/DIAG LED 적색 점등	시스템 에러 또는 메모리 체크섬 오류	로직 전압 안정성 확인 후 CPU 주변 회로 정밀 진단
입/출력 접점 불량	릴레이(출력형) 접점 고착 또는 포토커플러 불량	과도한 부하 사용 시 출력 릴레이 신품 교체 필수
부팅 중 반복 리셋	전원부 콘덴서 용량 부족 및 리플 전압 발생	전용 테스터기로 전해 콘덴서의 ESR 수치 전수 검사

---

🚨 4. S7-200 시리즈 유지보수 및 점검 가이드

1. 전압 확인: 입력 전압(DC 24V)의 변동 폭이 ±10% 이내인지 정기적으로 확인하십시오.
2. 분진 및 습기 관리: 케이스 틈새로 유입된 도전성 분진은 미세 쇼트와 부식의 원인이 됩니다. 주기적인 에어 클리닝이 필요합니다.
3. 배터리/슈퍼캡 확인: 데이터 유지용 배터리나 슈퍼커패시터의 전압이 낮아지면 프로그램 유실 위험이 있으니 5년 주기로 교체를 권장합니다.
4. 단자대 조임: 진동이 많은 현장에서는 단자대 나사가 풀려 접촉 불량에 의한 소손이 잦으므로 정기적인 증임을 실시하십시오.

---

💡 전문가의 조언

"지멘스 6ES7 133-1BL01-0XB0와 같은 단종 장비는 현장의 공정을 책임지는 소중한 자산입니다. 도면이 없다고 포기하지 마십시오. 30년 전문가의 안목으로 미세한 패턴의 단선과 소자의 노후화까지 잡아내어, 귀사의 설비가 다시는 멈추지 않도록 명품 수리를 약속드립니다."
