안녕하세요, 산업용·자동화장비 수리 전문업체 메트영남입니다.
MAXXO LIGHTING의 채널 릴레이 제어기 DIM-10203840-01 긴급 수리 사례입니다.

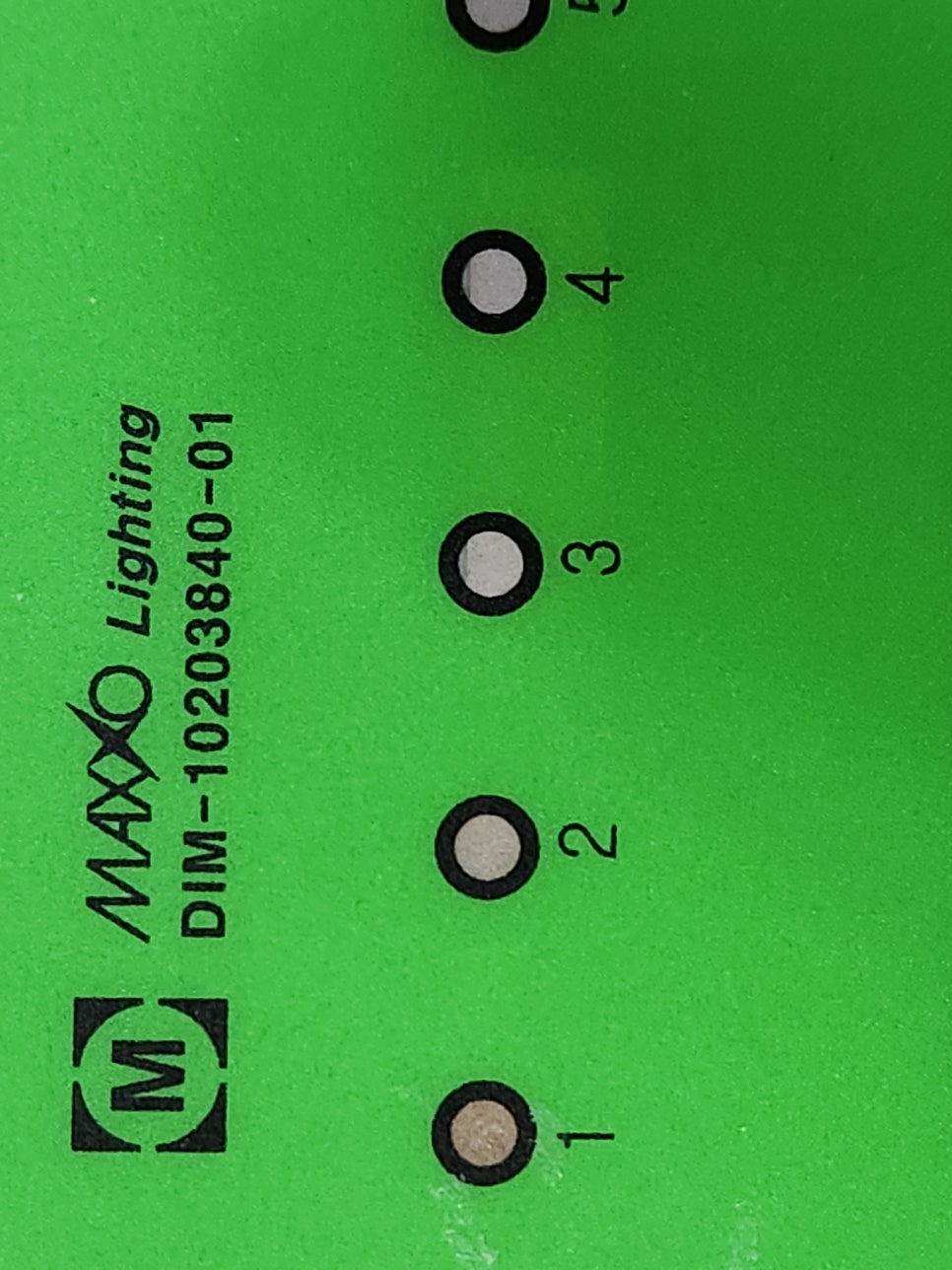

• 모델명: DIM-10203840-01



• 제조사: MAXXO LIGHTING



• 품목: 채널 릴레이 제어기

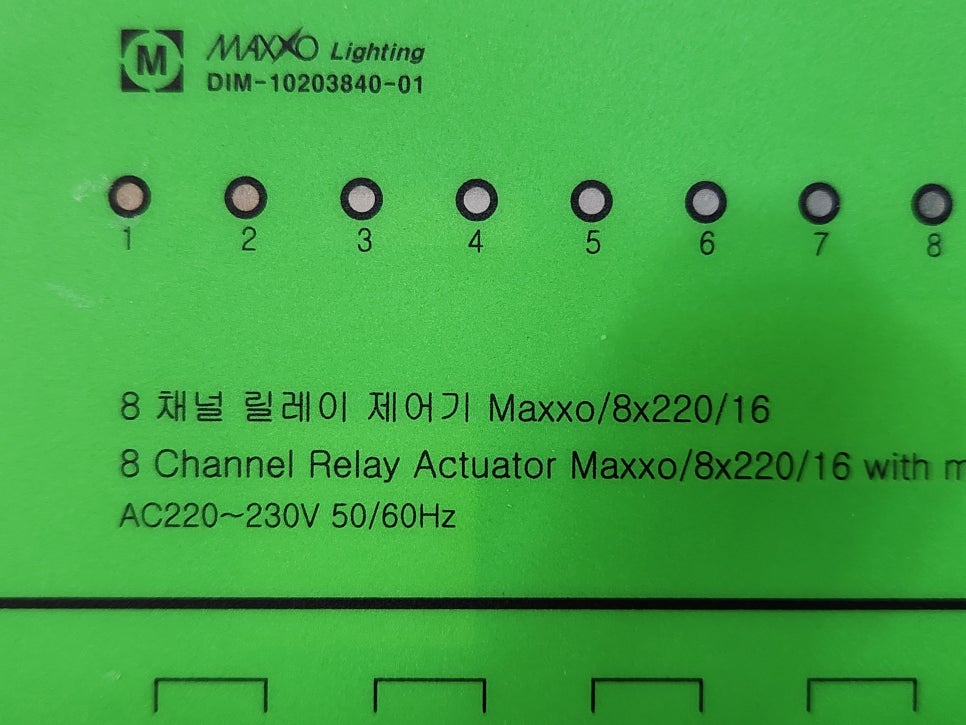

• 증상: 전원 무감 및 작동 불능



• 수리 과정:

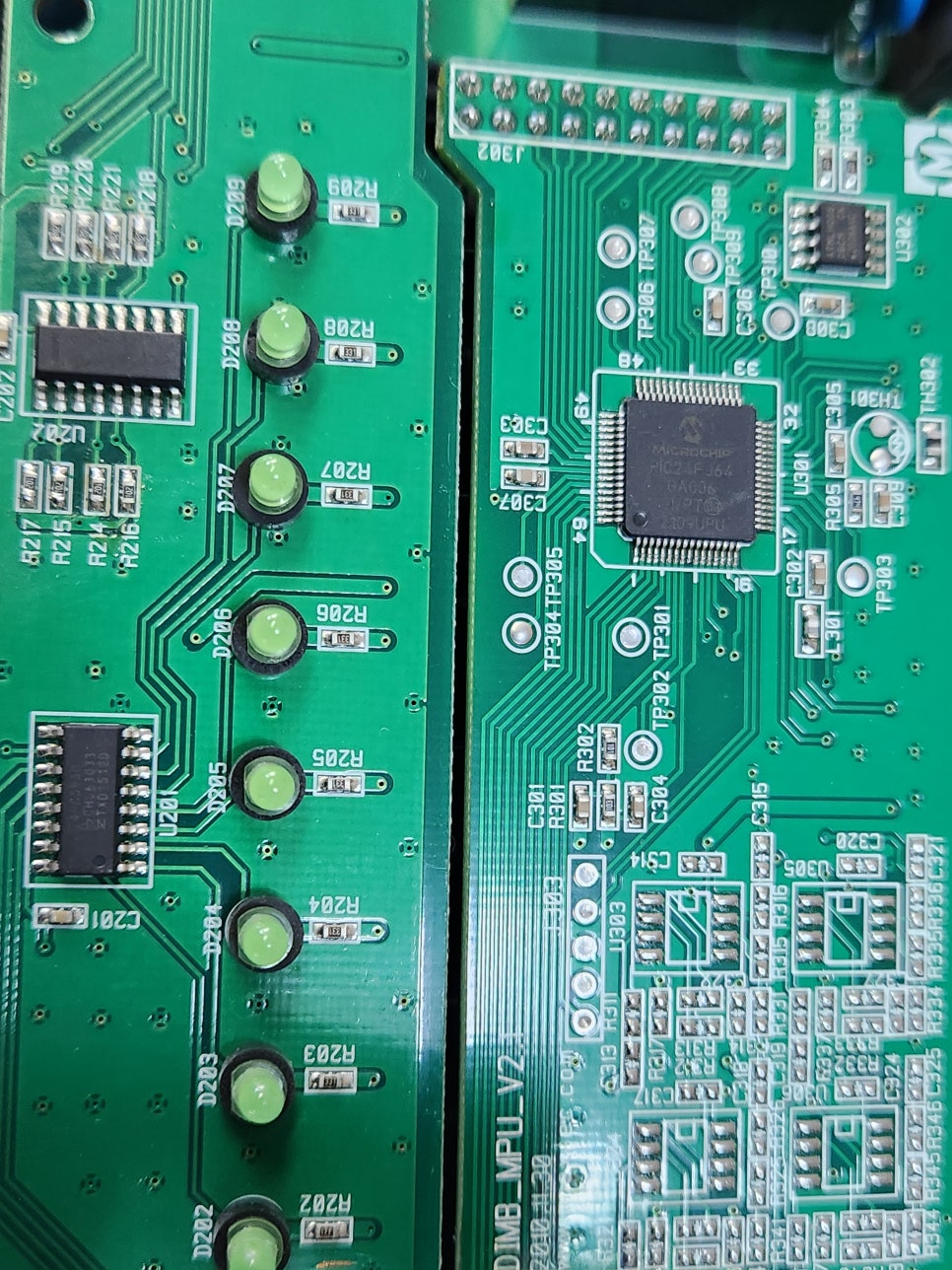

- 점검 결과: 전원 입력 라인 및 내부 2차단 전압을 생성해 주는 파워 공급 회로단의 핵심 불량 소자 손상 확인

- 조치 내용: 고열로 성상이 변한 주변 회로 보수 및 문제가 된 불량 소자를 신품 부품으로 깔끔하게 교체 완료, 열화 방지 보강 작업

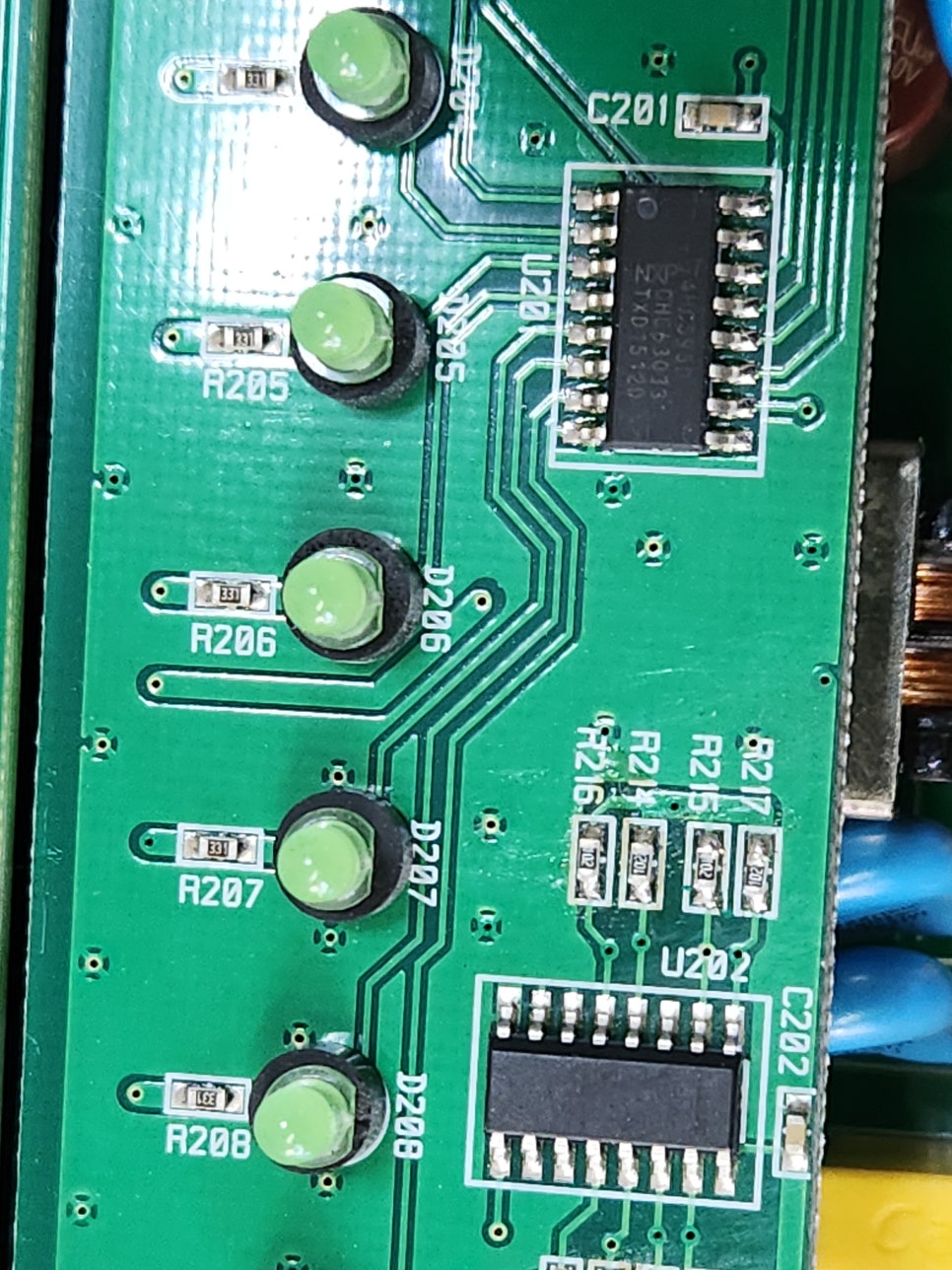

- 진행 결과: 전원 인가 후 메인 및 8개 채널의 정상 구동 전압 확인, 릴레이 개별 작동 테스트까지 완벽히 마친 후 안전하게 출고

MAXXO LIGHTING 채널 릴레이 제어기 DIM-10203840-01 전원 무감 및 작동 불능 수리 완료

MAXXO LIGHTING 채널 릴레이 제어기 DIM-10203840-01 전원 무감 및 작동 불능 수리 완료

MAXXO LIGHTING 채널 릴레이 제어기 DIM-10203840-01 전원 무감 및 작동 불능 수리 완료

MAXXO LIGHTING 채널 릴레이 제어기 DIM-10203840-01 전원 무감 및 작동 불능 수리 완료

수리 및 정밀 테스트 후 정상 출고 하였습니다.



30년 경력의 산업용 전자 장비 수리 전문가, (주)메트영남입니다. 대구·경북 지역 제조업체 및 대형 빌딩 현장에서 조명 제어 시스템 마비의 원인이 되는 MAXXO LIGHTING DIM-10203840-01 8채널 릴레이 제어기 (Light on 전자식 스위치) 모델의 주요 고장 분석, 자주 묻는 질문(FAQ), 주요 수리 포인트 및 현장 유지보수 가이드를 종합 리포트 형태로 정리해 보았습니다.



빌딩 자동화 및 스마트 조명 시스템의 핵심인 8채널 릴레이 제어기는 상시 전원 인가와 함께 수많은 전등 부하를 온/오프(ON/OFF) 제어하기 때문에, 전원부 회로의 열화와 릴레이 접점의 소손이 집중적으로 발생하는 장비입니다. 당사는 도면이 없는 구형·외산 제어 장비도 부품 단위(Component Level) 회로 분석 기술을 통해 신속하고 완벽한 복구 솔루션을 제공하고 있습니다.

1. 주요 고장 증상 및 기술적 원인 (Technical Analysis)

1. 메인 제어 전원부(SMPS) 열화로 인한 전원 무감 및 통신 불능
   • 현상: 메인 분전반 전원을 투입해도 릴레이 제어기의 상태 표시 LED가 전혀 점등되지 않거나, 불규칙하게 깜빡이며 상위 마스터 제어기와의 통신 링커가 두절되는 전원 무감(Dead) 상태.
   • 원인: 24시간 상시 가동에 따른 내부 다운 트랜스 및 DC-DC 컨버터 주변 평활 전해 콘덴서의 전해액 건조(Dry-up) 현상. 이로 인해 직류(DC) 제어 전압 레일에 과도한 리플 노이즈가 발생하여 메인 CPU 로직이 멈추거나 다운됨.
   • 수리: 수명이 다한 노후 콘덴서를 고온용(105도), 저저항(Low-ESR) 특성의 산업용 최고급 부품으로 전량 오버홀하고, 불안정한 전압을 형성하던 전원 제어 IC 및 레듈레이터 소자를 신품 정품 자재로 전격 교체합니다.
2. 8채널 파워 릴레이 접점 융착 및 출력 불량
   • 현상: 전자식 스위치나 중앙 제어반에서 꺼짐(OFF) 명령을 내려도 특정 채널의 조명이 상시 켜져 있거나, 반대로 켜짐(ON) 명령 시 내부에서 '딸깍'하는 구동음은 나지만 조명이 들어오지 않는 현상.
   • 원인: 조명 부하(특히 LED 투광등이나 형광등의 안정기) 가동 시 발생하는 순간적인 돌입 전류(Inrush Current)로 인해 릴레이 내부의 은접점(Contact)이 스파크에 의해 서로 붙어버리는 융착 현상, 또는 탄화막 형성으로 인한 접점 통전 불량.
   • 수리: 고장 난 채널은 물론, 장기 내구성을 확보하기 위해 8개 채널 전체의 구형 릴레이를 적출하고, 정격 용량 및 내서지 압력이 한층 강화된 고신뢰성 산업용 정품 릴레이 세트로 일괄 전격 교체합니다.
3. 릴레이 구동 드라이버 IC 및 인터페이스 회로 파손
   • 현상: 메인 CPU 로직은 정상 작동하고 전면 스위치 신호도 인지되지만, 8개 채널의 릴레이가 전혀 구동(A접점 폐쇄)되지 않는 현상.
   • 원인: 릴레이 코일 구동 시 발생하는 역기전력(Flyback Voltage) 차단용 다이오드가 손상되거나, 이를 최종 제어하는 드라이버 아레이 IC(ULN 계열 등)가 외부 서지에 의해 파손됨.
   • 수리: 회로 역설계 추적을 통해 드라이브단 전단의 불량 반도체 소자들을 검출하여 신품으로 교체하고, 오실로스코프로 트리거 신호 파형을 정밀 검증합니다.

2. 자주 묻는 질문 (FAQ) - 실무 Top 5

• Q1. 릴레이 제어기를 수리하면 기존에 세팅해 둔 그룹 제어나 스케줄 등 채널 ID 설정값이 날아가나요?
  • A: 아니요. 전원부 SMPS 오버홀 및 릴레이 소자 교체 등의 하드웨어 리페어 작업은 데이터가 저장되는 핵심 비휘발성 메모리(EEPROM/Flash MCU) 영역과 물리적으로 완전히 분리되어 진행됩니다. 기존의 현장 고유 ID 값과 설정 데이터는 100% 보존되므로 수리 후 별도의 프로그램 세팅 없이 즉시 현장 장착 및 정상 가동이 가능합니다.
• Q2. 단종된 외산 외형 제어 장비인데 부품 수급 및 수리가 정말 가능한가요?
  • A: 네, 당연히 가능합니다. 제조사 서비스 센터에서는 단종 보드를 이유로 통교체 판정을 내리거나 수리 불가 처리를 하지만, (주)메트영남은 부품 단위 회로 수리를 전문으로 하기 때문에 내장 부품 규격만 완벽히 매칭하면 얼마든지 완벽하게 복구해 드립니다. global 부품 공급망을 통해 순정 자재를 상시 확보하고 있습니다.
• Q3. 조명이 안 꺼질 때 임시방편으로 제어기 함체를 툭툭 치면 일시적으로 꺼지는데 그냥 써도 되나요?
  • A: 절대 금지해야 합니다. 함체를 충격하여 릴레이 접점이 떨어지는 것은 이미 내부 접점이 심하게 마모 및 융착되어 한계 상황에 도달했다는 강력한 전조증상입니다. 이를 방치하면 내부에서 지속적인 미세 스파크가 발생하여 화재로 이어지거나 메인 PCB 기판 패턴이 타버려 수리 불능 상태가 될 수 있으니 즉시 정비받으셔야 합니다.
• Q4. 대구 달성공단, 구미, 경주, 포항 공단 지역인데 긴급 입고 시 당일 대응이 가능한가요?
  • A: 네, 가능합니다. 저희는 대구 동구에 위치하여 경북권 전역과의 접근성이 매우 뛰어납니다. 8채널 릴레이 제어기에 특화된 다량의 정품 파워 릴레이, 고온용 콘덴서, 드라이버 칩셋 등을 상시 보유하고 있어 사전 연락 후 긴급 입고 시 당일 즉시 정밀 진단 및 당일 수리 완료를 최우선으로 지원합니다.
• Q5. 고장 난 채널의 릴레이 하나만 골라서 바꾸는 것보다 왜 8채널 전량 오버홀 수리를 해야 하나요?
  • A: 멀티채널 제어 장치는 각 채널 소자들의 가동 주기가 비슷합니다. 지금 고장 난 채널 1개만 바꾸면, 현장 장착 후 얼마 지나지 않아 노후된 다른 채널의 릴레이나 전원단 콘덴서가 차례대로 터져 조명 제어 시스템이 다시 마비됩니다. 입고 시 소모성 소자 전체를 한 번에 정비하는 오버홀이 중복 수리 비용과 현장 공백을 막는 가장 확실한 방법입니다.

3. 주요 고장 증상 및 수리 포인트 (Troubleshooting)

고장 증상	주요 원인 및 점검 사항	수리 및 정비 포인트
전원 무감 / 부팅 불능	1차측 정류 소자 단락 및 전원 제어 IC 소손	전원단 쇼트 회로 복구, PWM IC 및 레귤레이터 신품 교체
특정 채널 조명 상시 점등	해당 채널 파워 릴레이 내부 은접점 융착(Short)	정격 내서지 성능이 향상된 산업용 최고급 릴레이 교체
구동음은 나나 출력 무감	릴레이 접점 표면 탄화막 형성으로 인한 저항 증가	8개 채널 전체 릴레이 세트 일괄 신품 교체 및 전수 검사
전 채널 릴레이 먹통 현상	구동 드라이버 IC 파손 및 프리휠 다이오드 단선	고속 스위칭 드라이버 아레이 IC 교체 및 신호 라인 보수
중앙 제어반 통신 에러	RS-485 통신 트랜시버 칩셋 서지 파손	인터페이스 절연 소자 교체 및 오실로스코프 파형 검증

4. 조명 제어 시스템 현장 유지보수 가이드

1. LED 조명 부하 분산 및 돌입 전류 관리
   • 최근 현장의 조명을 LED로 교체하면서 돌입 전류로 인한 릴레이 융착 고장이 급증하고 있습니다. LED 안정기의 1차측突입 전류는 정격의 수십 배에 달하므로, 제어기 채널당 허용 부하 용량의 최대 50~60% 이내로만 조명을 분산 결선하거나 전단에 돌입 전류 제한기(ICL)를 운용하는 것이 제어기 수명을 극대화하는 지름길입니다.
2. 제어반 내부 환경 관리 (분진 및 유증기 차단)
   • 공장 기계실 및 공조실 내부에 위치한 제어반은 미세 금속 분진과 습기에 노출되기 쉽습니다. 기판 표면에 먼지가 쌓이면 미세 합선 및 릴레이 오작동의 주원인이 되므로 제어반 함체를 항상 밀폐하고 주기적으로 정전기 방지 에어 클리닝을 실시해 주십시오.

5. 전문가의 조언

"건물 및 공장의 조명 제어기는 단순한 전등 스위치가 아니라, 전력 변환과 고속 통신 로직이 결합한 정밀 자동화 장치입니다. 눈에 보이는 릴레이 불량 증상 뒤에는 보이지 않는 전원단 콘덴서의 부식과 리플 노이즈가 동반되는 경우가 대부분입니다. 저희 (주)메트영남은 30년 엔지니어의 자부심을 걸고, 외형 소자 교체는 물론 내부 전원 무결성까지 신품 수준으로 끌어올리는 완벽한 수리를 제공합니다. 철저한 실부하 에이징 및 채널별 온/오프 연속 구동 테스트를 마쳤으니 현장에서 안심하고 상시 가동하시기 바랍니다."
