패스컴(PASCOM) 방송앰프 ZONE-480 출력무감 수리 완료

패스컴(PASCOM) 방송앰프 ZONE-480 출력무감 수리 완료

안녕하세요, 30년 전통의 산업장비 수리 전문기업 메트영남입니다.
건물 방송 설비로 사용 중이던 패스컴(PASCOM)의 방송앰프 ZONE-480 긴급 수리 사례입니다.



• 모델명: ZONE-480



• 제조사: 패스컴(PASCOM)



• 품목: 방송앰프



• 증상: 출력무감



• 수리 과정:

출력단 불량 소자 교체

드라이버 회로 점검 및 보강

납땜 재작업 및 패턴 보강

스피커 부하 테스트 진행 음성 출력 안정성 확인

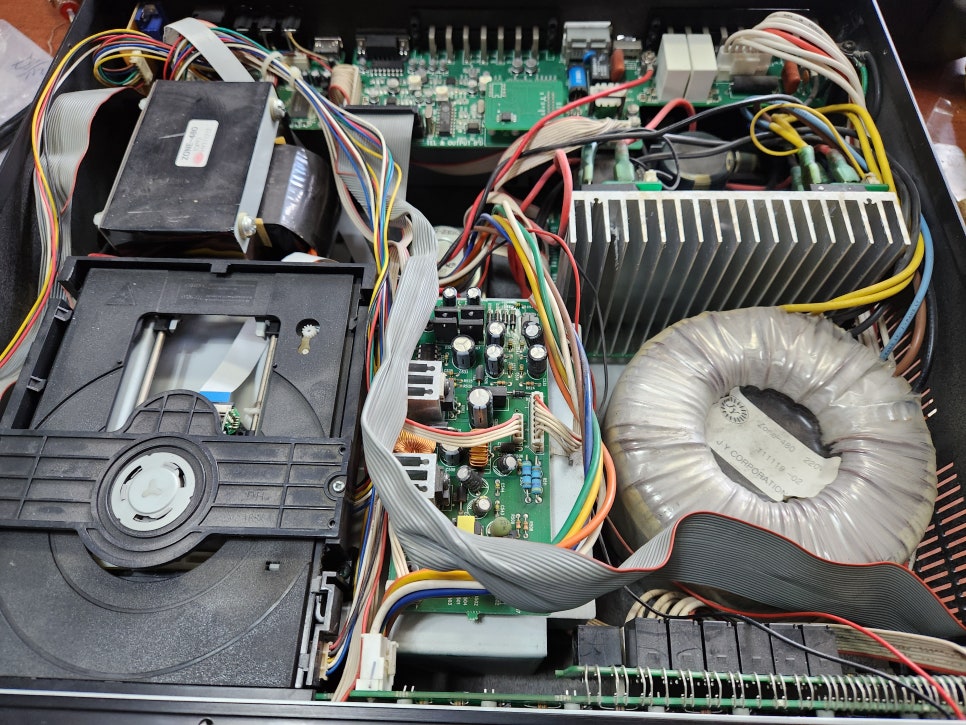

패스컴(PASCOM) 방송앰프 ZONE-480 출력무감 수리 완료

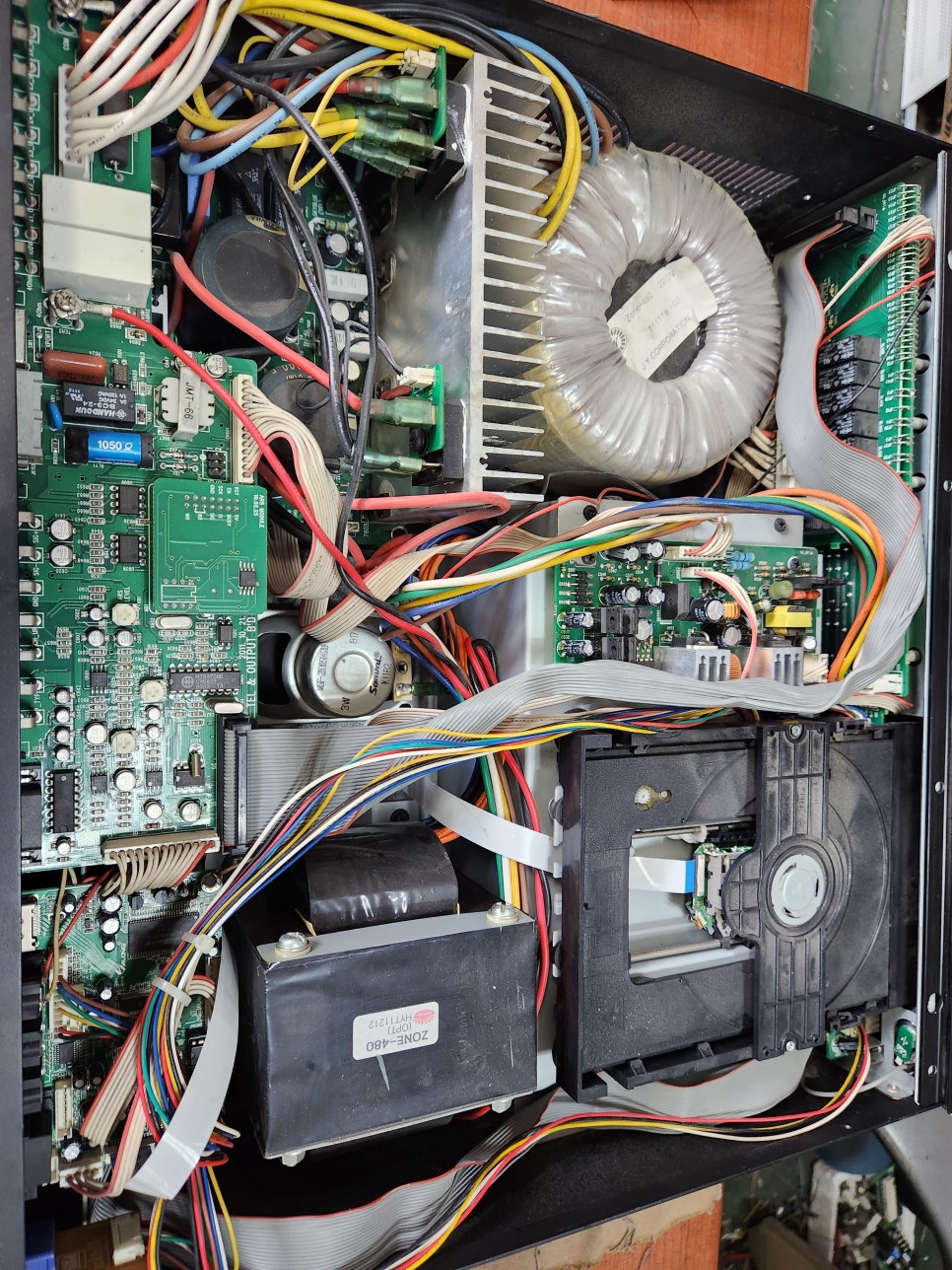

패스컴(PASCOM) 방송앰프 ZONE-480 출력무감 수리 완료

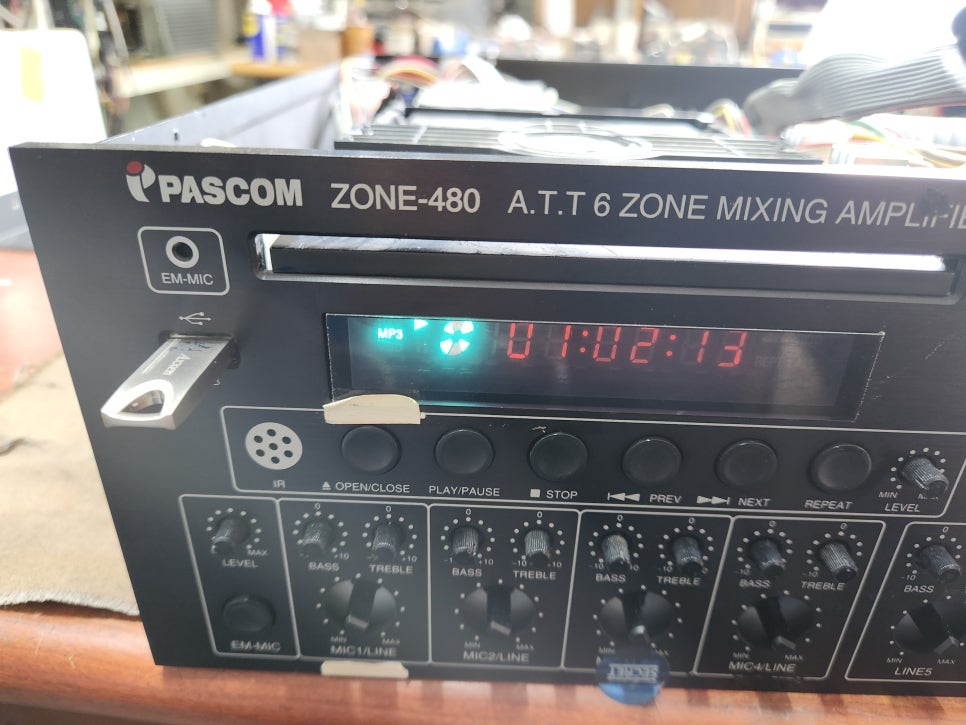

패스컴(PASCOM) 방송앰프 ZONE-480 출력무감 수리 완료

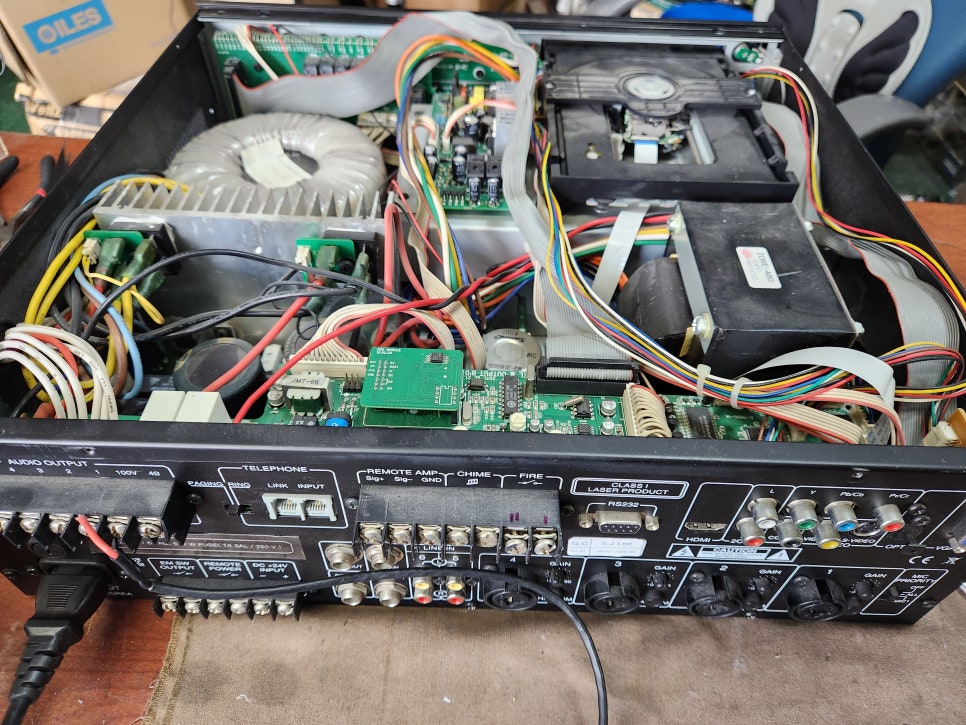

패스컴(PASCOM) 방송앰프 ZONE-480 출력무감 수리 완료

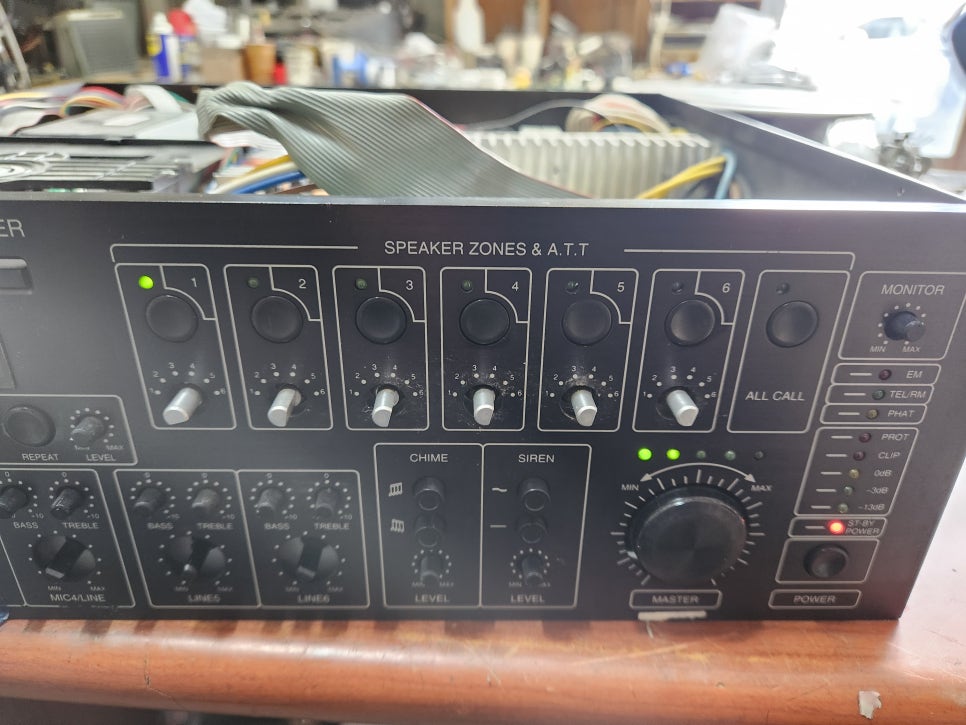

패스컴(PASCOM) 방송앰프 ZONE-480 출력무감 수리 완료



철저한 점검과 테스트를 거쳐 완벽하게 복구 완료하였습니다.



30년 경력의 산업용 전자 장비 및 음향 제어 시스템 정밀 수리 전문 기업, (주)메트영남입니다.



건물 내 비상 방송 및 안내 방송의 핵심 장비인 패스컴(PASCOM) ZONE-480 방송용 앰프 모델의 '출력 무감' 고장 건에 대해 정밀 복구 리포트를 작성해 보았습니다.

1. 핵심 고장 증상 및 기술적 원인

1. 전원은 켜지나 전 채널 출력 무감 (소리 안 나옴)
   • 원인: 방송 앰프는 전압을 높여 멀리 보낼 수 있도록 매칭 트랜스를 거치게 되는데, 출력단 파워 증폭 소자인 드라이브 IC 및 파워 TR(트랜지스터)의 과열 단락(합선)으로 인해 신호 증폭 기능이 마비된 상태입니다.
2. 특정 구역(Zone) 방송 불통 및 셀렉터 불량
   • 원인: ZONE-480 모델 특성상 개별 구역별로 방송을 분기해 주는 출력 릴레이 접점의 노화 및 아크 손상입니다. 릴레이가 정상적으로 붙지 않거나 접점 저항이 높아져 특정 층이나 구역으로 방송 신호가 넘어가지 못합니다.
3. 간헐적 노이즈 발생 후 다운 (프로텍트 알람)
   • 원인: 메인 전원부(SMPS) 및 앰프 구동부 회로 내 평활 전해 콘덴서의 열화(전해액 건조)로 인해 과도한 리플 노이즈가 유입되는 현상입니다. 이로 인해 장비 내부 보호 회로(Protection)가 트리거되어 출력을 강제로 차단합니다.

2. 주요 수리 및 정비 포인트 (Troubleshooting)

고장 증상	주요 원인 소자	(주)메트영남의 핵심 조치
소리 안 나옴 / 출력 무감	파워 TR, 증폭 드라이브단	순정 고사양 앰프 전용 반도체 교체 및 바이아스 전압 정밀 조율
특정 구역 방송 불능	ZONE 선택 릴레이 접점	노후 릴레이 전량 적출 후 고신뢰성 산업용 순정 릴레이 교체
볼륨 노이즈 / 전원 다운	전해 콘덴서 세트, 볼륨 IC	노후 소자 전량 적출 후 Low-ESR 105도 최고급 소자로 전면 오버홀

3. 가장 자주 묻는 질문 (FAQ) Top 5

• Q1. 앰프를 수리하면 기존에 세팅해 둔 구역(Zone) 이름이나 방송 설정이 초기화되나요?
  • A: 아니요, 그대로 보존됩니다. 수리 작업은 순수 하드웨어 증폭 회로, 릴레이, 전원 공급단에서만 진행되므로 복잡한 선로 세팅이나 기기 설정 데이터 유실 걱정 없이 즉시 가동 가능합니다.
• Q2. 빌딩 소방 점검 및 안내 방송 때문에 시급합니다. 당일 긴급 수리가 가능한가요?
  • A: 네, 당연히 가능합니다. (주)메트영남은 대구 동구에 위치하여 대구 전역은 물론 구미, 경주, 창원, 김해 등 인근 영남권 전역에서 접근성이 뛰어납니다. PASCOM 시리즈 핵심 자재를 상시 보유하고 있어 긴급 입고 시 당일 즉시 정밀 진단 및 당일 수리 완료를 최우선 지원합니다.
• Q3. 소리가 안 날 때 현장에서 볼륨을 끝까지 올리거나 앰프를 쳐봐도 되나요?
  • A: 절대 금지입니다. 출력단 파워 소자가 쇼트된 상태에서 볼륨을 강제로 올리거나 충격을 주면 회로에 과전류가 흘러 메인 트랜스포머가 타버리거나, 전단 회로까지 연쇄 파손되어 수리 비용이 크게 증가할 수 있습니다.
• Q4. 단종되었거나 구형 모델인데 공식 센터와 사설 수리의 차이는 무엇인가요?
  • A: 공식 센터에서는 구형 장비에 대해 자재 단종을 이유로 수리 불가 판정을 내리거나 전체 방송 시스템 교체를 권유하여 막대한 비용이 듭니다. 반면 저희는 부품 단위(Component Level) 회로 수리를 전문으로 하므로 레거시 장비도 저렴하고 완벽하게 복구합니다.
• Q5. 단순히 안 나오는 채널 부품 하나만 바꾸는 것과 전량 오버홀 수리의 차이는 무엇인가요?
  • A: 고장 난 소자 하나만 바꾸면 장시간 상시 가동되어 수명이 다한 주변의 다른 노후 콘덴서나 릴레이가 얼마 못 가 연쇄적으로 터집니다. 입고 시 소모성 소자 전체를 한 번에 정비하는 오버홀이 중복 수리 비용과 방송 공백 리스크를 막는 가장 확실한 방법입니다.

4. 현장 유지보수 핵심 가이드

1. 출력 선로(스피커 라인) 쇼트 점검 (필수 확인): 앰프가 정상 수리되었어도 현장 건물 내 스피커 선로에 합선(Short)이 있거나 과부하가 걸려 있다면 수리된 앰프가 다시 파손됩니다. 장착 전 반드시 스피커 선로의 임피던스(저항값)를 체크 후 결선해 주십시오.
2. 랙 캐비닛 발열 및 먼지 관리: 방송 앰프는 태생적으로 발열이 심한 장비입니다. 랙 함체 내부의 통풍구 미세 먼지를 주기적으로 제거해 주시고, 쿨링 팬이 상시 정상 가동되는지 확인해 주셔야 부품 수명을 길게 유지할 수 있습니다.

"눈앞의 고장 부품만 임시방편으로 때우는 눈가림 수리는 하지 않습니다.
30년 엔지니어의 자부심으로 고장의 근본 원인을 해결하고, 실부하 오디오 신호 왜곡률(THD) 테스트 및 에이징 검수를 완벽하게 마쳤으니 현장에서 안심하고 상시 가동하시기 바랍니다."
