MR-J2S- 10A 20A 40A 60A 70A 100A 200A 350A 500A 700A 메뉴얼 PDF 매뉴얼 manual



안녕하세요, 30년 전통의 산업장비 수리 전문기업 메트영남입니다.
미쓰비시(MITSUBISHI)의 서보드라이버 MR-J2S- A 메뉴얼 다운로드



• 모델명: MR-J2S- A



• 제조사: 미쓰비시(MITSUBISHI)



• 품목: 서보드라이버



• 증상: AL16 AL17 AL32 AL52 AL20 AL24



• 수리 과정:

MR-J2S- 10A 20A 40A 60A 70A 100A 200A 350A 500A 700A 메뉴얼 PDF 매뉴얼 manual

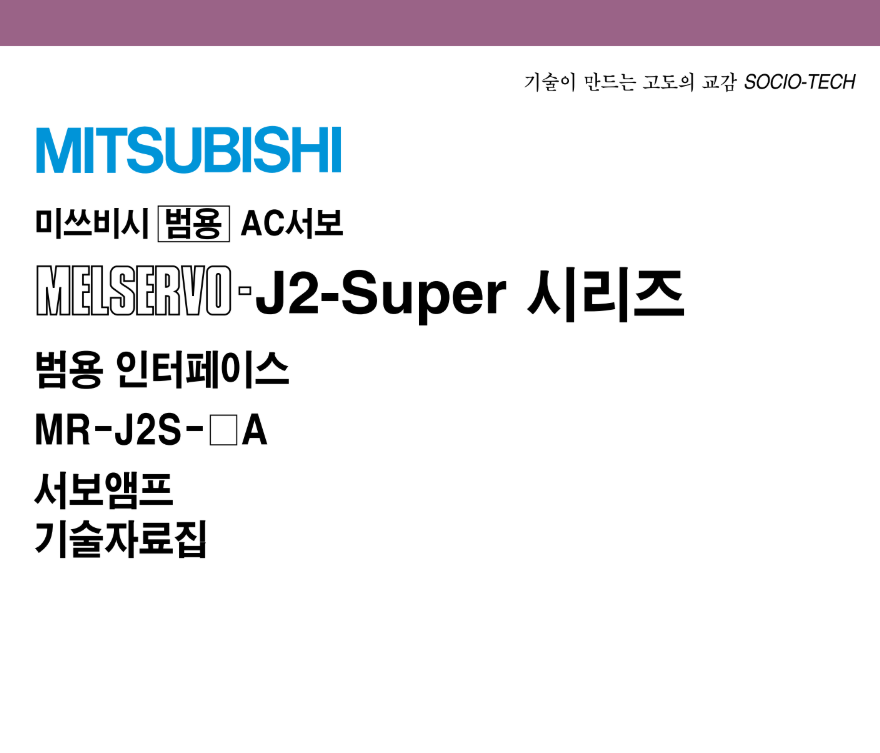

MR-J2S-□A 메뉴얼.pdf

15.02MB





30년 경력의 산업용 전자 장비 수리 전문가, (주)메트영남입니다. 미쓰비시(MITSUBISHI)의 스테디셀러이자 범용 인터페이스(펄스/아날로그 제어) 모델인 MR-J2S- A 시리즈 전 모델에 대한 기술 자료 및 매뉴얼 핵심 내용을 정리해 보았습니다.



MR-J2S- A 시리즈는 SSCNET 통신형인 B 시리즈와 달리 결선 방식이 복잡하여 유지보수 시 핀 배열(Pin-out)과 파라미터 설정이 매우 중요합니다. 단종 모델의 안정적인 가동을 위한 핵심 리포트를 확인하시기 바랍니다.

---

📘 MITSUBISHI MR-J2S- A 시리즈 통합 기술 리포트

1. 🛠️ 모델별 정격 사양 및 용량 (Specifications)

모델명 (MR-J2S-)	출력 용량 (kW)	전원 공급	제어 방식
10A / 20A / 40A	0.1 / 0.2 / 0.4	1상 또는 3상 AC200~230V	위치/속도/토크 제어
60A / 70A / 100A	0.6 / 0.7 / 1.0	3상 AC200~230V	범용 펄스열 입력
200A / 350A	2.0 / 3.5	3상 AC200~230V	아날로그 전압 제어
500A / 700A	5.0 / 7.0	3상 AC200~230V	고출력 산업용 제어

---

📋 2. 자주 묻는 질문 (FAQ) - 실무 Top 5

• Q1. MR-J2S- A 시리즈의 매뉴얼 PDF는 어디서 보나요?
  • A: 미쓰비시 전기 FA 공식 사이트에서 제공하지만, 구형 모델이라 찾기 어려울 수 있습니다. (주)메트영남은 전 모델의 국문/영문 매뉴얼 및 기술 카탈로그를 보유하고 있어 수리 시 정확한 데이터 시트를 참조합니다.
• Q2. 파라미터 설정을 하려면 전용 소프트웨어가 필요한가요?
  • A: 전면 패널의 버튼으로도 가능하지만, MR Configurator (Setup Software)를 사용하면 PC에서 훨씬 정교한 튜닝과 모니터링이 가능합니다.
• Q3. 상위 PLC를 바꿨는데 펄스 입력 방식 설정은 어떻게 하나요?
  • A: 파라미터 No.7 (입력 펄스 열 형태) 설정을 통해 오픈 컬렉터나 차동 라인 드라이버 방식에 맞춰 변경해야 합니다.
• Q4. AL.E6(배터리 경보)가 떴는데 그냥 써도 되나요?
  • A: 절대 안 됩니다. 전원을 끈 상태에서 배터리가 전압 이하로 떨어지면 절대치 엔코더의 원점 데이터가 사라집니다. 전원을 켠 상태에서 즉시 교체하십시오.
• Q5. 단종 모델인데 신형으로 교체하는 게 좋을까요?
  • A: 신형(MR-J4/J5 등) 교체는 취부 사이즈와 케이블 변경 등 비용 부담이 큽니다. (주)메트영남에서 오버홀 수리를 받으시면 신품급 성능으로 수년간 더 사용하실 수 있습니다.

---

🛠️ 3. 주요 고장 증상 및 수리 포인트 (Troubleshooting)

고장 증상	주요 원인 및 점검 사항	전문가 조언
AL.32 (과전압)	제동 FET 단락 및 회생 저항 단선	핵심: 감속 시 전압이 급상승한다면 내부 제동 회로의 소자 불량
AL.30 (과전류)	IGBT 파워 모듈 소손 및 출력단 절연 파괴	모터와 분리된 상태에서도 알람 발생 시 드라이브 내부 파워 모듈 교체
전원 무감 (No Power)	입력단 브리지 다이오드 및 SMPS IC 손상	10년 이상 사용 시 전원부 콘덴서의 전해액 건조 여부 확인 필수
AL.16 (엔코더 에러)	엔코더 수신 회로 노이즈 및 칩셋 결함	CN2 커넥터의 접점 부식 및 보드 내 통신 IC 신호 파형 정밀 진단

---

🚨 4. MR-J2S- A 주요 알람 코드 및 대응 (Alarm Codes)

1. AL.10 (저전압): 주회로 전압 부족. 입력 전압과 마그네트 스위치(MC) 작동 확인.
2. AL.30 (회생 이상): 회생 제동 능력을 초과했거나 내부 제동 회로 파손.
3. AL.32 (과전압): 주회로 DC 버스 전압이 허용치를 초과. 회생 저항 배선 점검.
4. AL.37 (파라미터 이상): 파라미터 데이터 오류. 공장 출하 상태로 리셋 후 재설정 필요.
5. AL.50 (과부하 1): 정격 토크를 초과한 상태 지속. 기계적 구속이나 모터 브레이크 해제 확인.

---

💡 전문가의 조언

"MR-J2S- A 시리즈는 SSCNET 통신형보다 외부 노이즈에 민감하며, 특히 입출력(I/O) 단자의 오결선으로 인한 내부 회로 소손이 잦습니다. 매뉴얼의 회로도를 참고하더라도 해결되지 않는 고질적인 알람은 회로 내부 소자의 수명 종료가 원인입니다. 30년 전문가의 안목으로 모든 노후 소자를 정비하여, 귀사의 설비가 멈추지 않도록 명품 수리를 약속드립니다."
