안녕하세요, 30년 전통의 산업장비 수리 전문기업 메트영남입니다.
댄포스(Danfoss)의 인버터 덴포스 인버터 메뉴얼



• 모델명: 덴포스 인버터 메뉴얼



• 제조사: 댄포스(Danfoss)



• 품목: 인버터



• 증상:



• 수리 과정:



댄포스(Danfoss) 인버터 덴포스 인버터 메뉴얼 다운로드

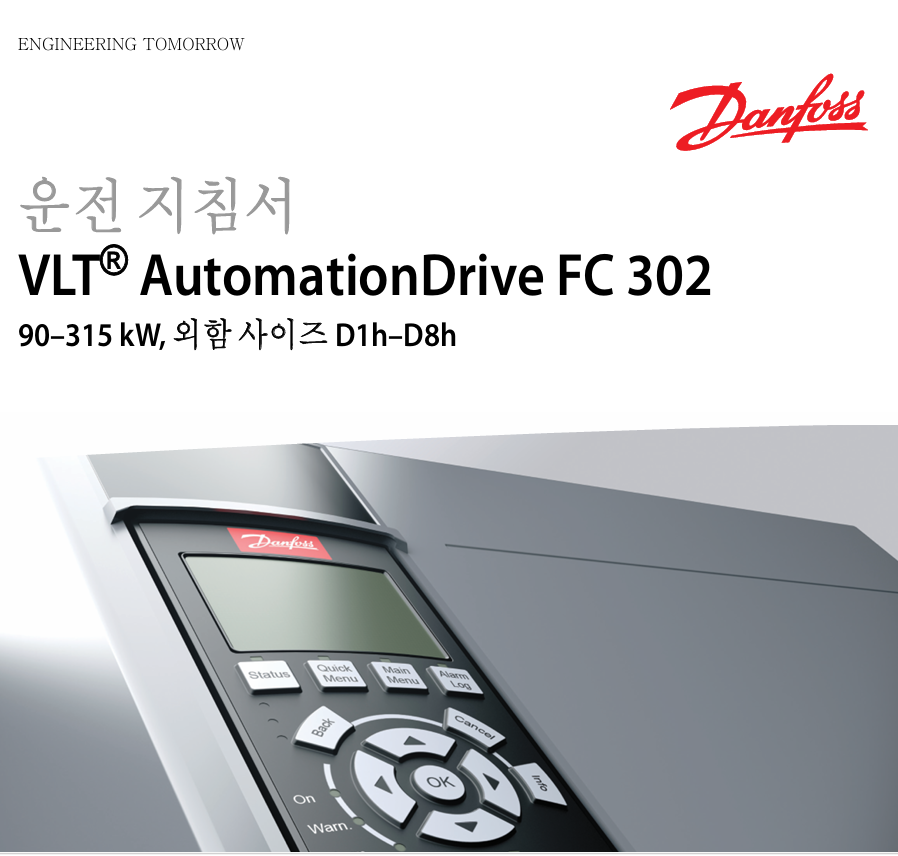

덴포스 인버터 메뉴얼.pdf

12.76MB



30년 경력의 전자기기 수리 전문가로서, 전 세계적으로 에너지 효율과 신뢰성을 인정받는 덴포스(Danfoss) 인버터(VLT 시리즈)의 핵심 매뉴얼 내용과 실무 유지보수 가이드를 정리해 보았습니다.



덴포스 인버터는 VLT HVAC Drive (FC 102), VLT Aqua Drive (FC 202), VLT AutomationDrive (FC 302) 등 용도별로 라인업이 세분되어 있으며, 특유의 모듈형 구조와 강력한 보호 기능이 특징입니다.

---

⚡ 덴포스(Danfoss) VLT 시리즈 핵심 기술 가이드

1. 🛠️ 하드웨어 구성 및 주요 인터페이스

• LCP (Local Control Panel): 탈부착 가능한 조작 패널로, 파라미터 복사 및 붙여넣기 기능을 지원하여 장비 교체 시 매우 유용합니다.
• Smart Logic Control: PLC 없이도 간단한 로직 제어가 가능하도록 설계되었습니다.
• 냉각 설계: 후면 방열판을 통한 공기 흐름 설계가 우수하여 내부 보드의 분진 오염을 최소화합니다.

---

📋 2. 덴포스 인버터 실무 FAQ - Top 5

• Q1. 화면에 'W8' (DC Link Low) 경고가 자꾸 뜹니다.
  • A: 입력 전압이 낮거나 내부 평활 콘덴서의 용량이 줄어들었을 때 발생합니다. 전압이 정상임에도 발생한다면 전원부 오버홀이 필요합니다.
• Q2. 'AL13' (Overcurrent) 알람으로 기기가 멈췄습니다.
  • A: 인버터 정격 전류를 초과한 상태입니다. 모터 지락이나 단락, 혹은 내부 IGBT 파워 모듈의 절연 파괴 여부를 즉시 점검해야 합니다.
• Q3. 파라미터를 초기화(Factory Reset)하고 싶습니다.
  • A: [Main Menu] -> [14-22] 파라미터를 선택하여 'Initialization'을 수행하거나, 전원을 켤 때 [Status], [Main Menu], [OK] 버튼을 동시에 누르면 강제 초기화됩니다.
• Q4. 모터 소음이 너무 큰데 해결 방법은?
  • A: [14-01] 스위칭 주파수(Switching Frequency)를 조절하십시오. 단, 값을 높이면 인버터 발열이 증가하므로 방열 팬 상태를 확인해야 합니다.
• Q5. 'AL4' (Mains Phase Loss) 알람은 무엇인가요?
  • A: 입력 전원 3상 중 한 상이 결상된 상태입니다. 입력단 마그네트(MC) 접점이나 휴즈를 점검하십시오.

---

🛠️ 3. 주요 고장 증상 및 수리 포인트 (Troubleshooting)

알람 코드	원인 및 점검 사항	수리 전문가의 조언
AL13 (OC)	출력 단락 또는 파워 모듈 소손	긴급: 출력단(U, V, W) 저항 측정 후 내부 드라이브 보드 수리
AL14 (Earth Fault)	모터 또는 케이블의 지락(누전)	메가 테스터기로 모터 절연 저항을 반드시 확인하십시오.
AL7 (DC Overvolt)	감속 시 과도한 회생 에너지 발생	제동 저항기(Braking Resistor) 연결 상태 및 설정 확인
AL69 (Temp. High)	냉각 팬 고장 또는 주위 온도 과상승	핵심: 냉각 팬의 회전 속도 저하 여부를 체크하고 세정하십시오.
AL16 (Short Circuit)	인버터 내부 또는 외부 단락 발생	회로 보호를 위해 즉시 전원을 차단하고 내부 쇼트 여부 정밀 진단

---

🚨 4. 덴포스 인버터 상위 5가지 알람 요약

1. AL13 (Overcurrent): 순시 과전류 발생 (파워 모듈 점검).
2. AL14 (Ground Fault): 지락 사고 발생 (모터 절연 점검).
3. AL8 (DC Under Volt): DC 링크 전압 저하 (전원부 콘덴서 점검).
4. AL7 (DC Over Volt): DC 링크 전압 과승 (회생 제동 점검).
5. AL9 (Inverter Overload): 인버터 열적 과부하 (부하량 및 냉각 상태 점검).

---

💡 전문가의 조언

"덴포스 VLT 시리즈는 정밀한 자가 진단 기능을 갖추고 있어 알람 코드만 잘 분석해도 큰 고장을 막을 수 있습니다. 특히 AL8이나 AL13이 간헐적으로 발생한다면 내부 소자의 수명이 다해간다는 신호입니다. 30년 전문가의 안목으로 미세한 회로 손상까지 완벽히 복구하여, 귀사의 설비가 중단 없이 가동되도록 최선을 다하겠습니다."
