안녕하세요, 30년 전통의 산업장비 수리 전문기업 메트영남입니다.

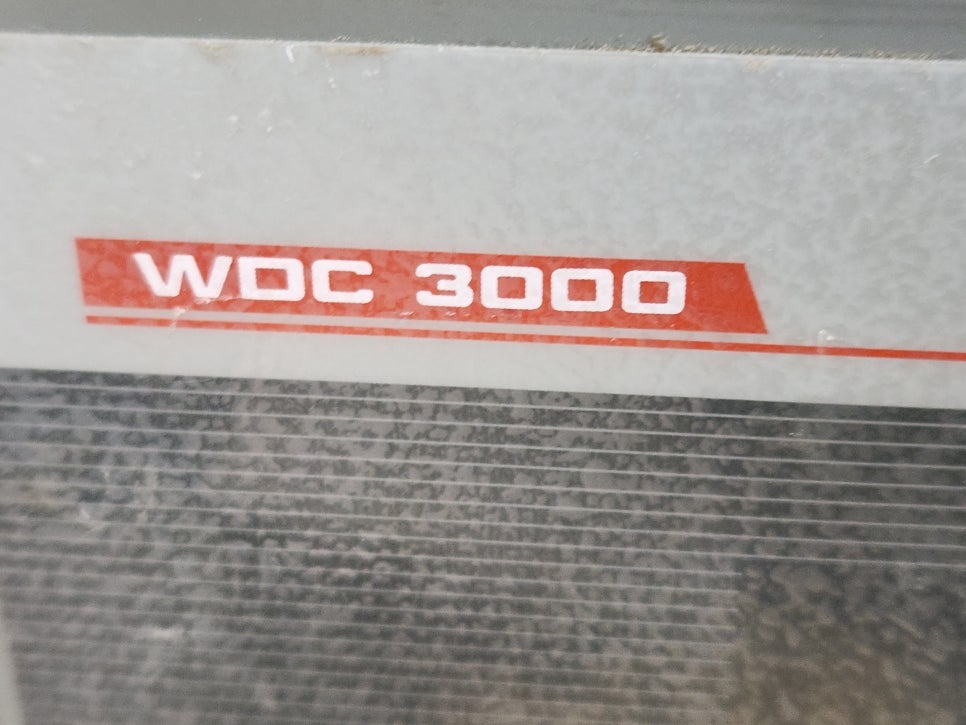

강원도 원주시 소재 제조업체에서 입고된 SMPS WDC 3000 긴급 수리 사례입니다.



• 모델명: WDC 3000



• 제조사:



• 품목: SMPS



• 증상: 전원 무감(Power Dead)



• 수리 과정: 정밀 진단 후 즉시 불량 소자를 교체하여 수리를 완료

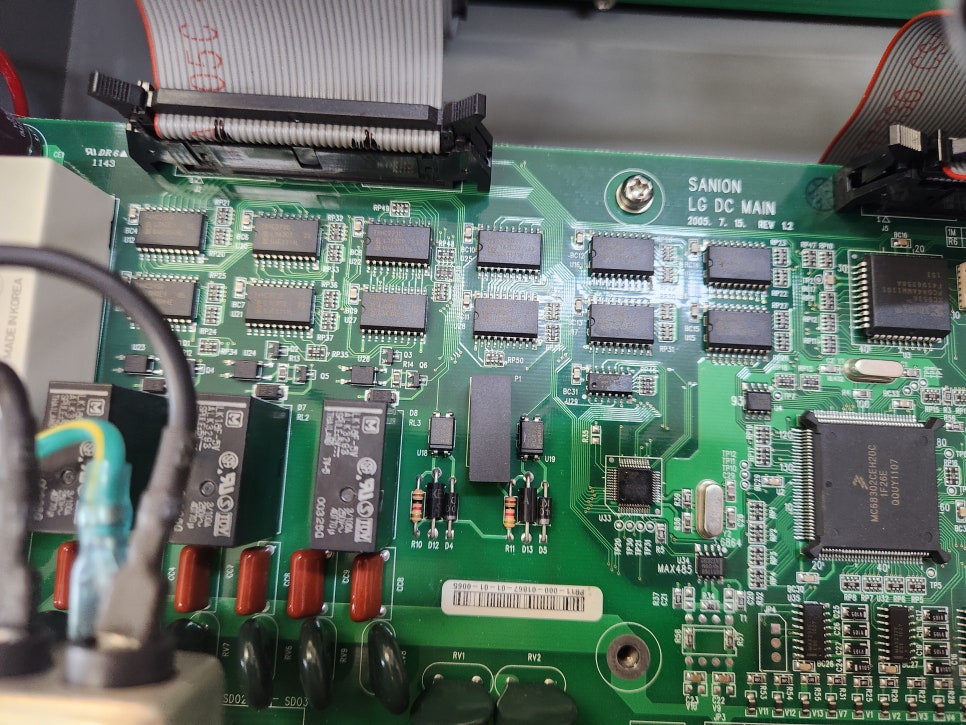

SMPS 전원단 정밀 점검, 노후 및 소손된 핵심 소자(IC, 콘덴서 등) 교체 후 구동 테스트 완료



SMPS WDC 3000 전원 무감(Power Dead) 수리 완료

SMPS WDC 3000 전원 무감(Power Dead) 수리 완료

SMPS WDC 3000 전원 무감(Power Dead) 수리 완료

SMPS WDC 3000 전원 무감(Power Dead) 수리 완료



정밀 수리 후 품질 검사를 완료하여 출고하였습니다.



30년 경력의 전자기기 수리 전문가로서, 산업 현장에서 신뢰성이 높은 전력 제어 장비인 WDC 3000 모델의 '전원 무감(No Power)' 고장 증상을 분석하고, 최신 분석 폼에 맞춰 긴급 수리 솔루션을 정리해 보았습니다.



WDC 3000은 안정적인 전원 공급이 필수적인 핵심 장비로, 전원이 들어오지 않을 경우 하부 시스템 전체가 중단될 수 있습니다. (주)메트영남은 긴급한 현장 상황을 고려하여 입고 시 즉시 정밀 진단 및 당일 복구를 최우선으로 합니다.

---

⚡ WDC 3000 전원 무감 정밀 수리 리포트

1. 🛠️ 주요 고장 증상 및 기술적 원인 (Technical Analysis)

1. 메인 SMPS 스위칭 회로 소손 (Power Section Failure):
   • 현상: 입력 전원은 인가되나 내부 LED 및 디스플레이가 전혀 작동하지 않음.
   • 원인: 전력 변환을 담당하는 PWM 제어 IC와 파워 MOSFET의 열화 또는 서지(Surge) 유입으로 인한 파손.
   • 수리: 파손된 반도체 소자를 산업용 고내구성 부품으로 교체하고, 주변 시동 저항 및 다이오드 특성을 전수 검사합니다.
2. 출력단 평활 콘덴서 용량 감퇴 (Capacitor Aging):
   • 현상: 전원이 켜지려다 바로 꺼지거나, 비정상적인 고주파 소음(Coil Whine) 발생.
   • 원인: 장시간 사용으로 인한 전해 콘덴서의 전해액 건조. 리플 전압이 심해져 보호 회로가 작동하는 상태입니다.
   • 수리: 고온(105°C) 및 저저항(Low-ESR) 사양의 최상급 콘덴서로 전량 교체(Overhaul)하여 깨끗한 직류 전원을 복구합니다.
3. 제어 로직 보드 전원 라인 쇼트 (Logic Board Short):
   • 현상: 전원 보드는 정상이나 메인 CPU 보드와 연결 시 전압이 강하되며 작동 불능.
   • 원인: 메인 보드 내부의 탄탈 콘덴서 또는 레귤레이터 IC의 내부 단락(Short).
   • 수리: 열화상 카메라와 V-I 추적기를 활용하여 쇼트 지점을 정확히 찾아내고, 손상된 로직 소자를 교체합니다.

---

📋 2. 자주 묻는 질문 (FAQ) - 실무 Top 5

• Q1. 전원이 안 들어오는데 외부 휴즈만 갈아 끼워도 될까요?
  • A: 휴즈가 끊어졌다면 내부 회로에 이미 쇼트가 발생했을 확률이 90% 이상입니다. 강제로 휴즈를 교체하고 전원을 넣으면 패턴이 타버릴 수 있으니 정밀 점검이 필요합니다.
• Q2. 수리하면 이전에 설정해둔 파라미터나 데이터가 날아가나요?
  • A: 아니요. 전원 회로 수리는 데이터가 저장된 메모리 소자와 별개이므로 기존 설정값은 그대로 유지됩니다.
• Q3. 수리 비용은 신품 대비 어느 정도인가요?
  • A: 통상 신품가의 30~50% 수준으로 경제적이며, 단종된 모델의 경우 시스템 전체 교체 비용을 고려하면 훨씬 효율적입니다.
• Q4. 긴급 수리 시 당일 출고가 가능한가요?
  • A: 네, WDC 3000 전용 핵심 부품을 상시 보유하고 있어 입고 시 당일 수리 완료 및 테스트 후 발송이 가능합니다.
• Q5. 전원 무감 증상을 방치하면 다른 보드도 고장 나나요?
  • A: 불안정한 전압이 계속 유입되면 상위 로직 CPU 보드까지 손상될 수 있습니다. 이상 징후 발생 시 즉시 수리하는 것이 비용을 절감하는 길입니다.

---

🛠️ 3. 주요 고장 증상 및 수리 포인트 (Troubleshooting)

고장 증상	주요 원인 및 점검 사항	전문가 조언
전원 무감 (Dead)	입력단 브리지 다이오드 및 FET 단락	핵심: 전원 인가 전 반드시 내부 쇼트 여부 선점검
화면 깜빡임	2차측 출력 전압 리플(Noise) 과다	전원부 콘덴서 전량 교체 및 전압 안정성 확인
출력 전압 낮음	피드백 회로 포토커플러 성능 저하	궤환 회로의 정밀 소자값을 신품과 비교 측정
부팅 중 멈춤	로직 전원부(5V/3.3V) 전압 강하	메인 CPU 보드 공급 전압의 무결성 정밀 진단

---

🚨 4. WDC 3000 주요 점검 가이드

1. 입력 전압 확인: 정격 입력 전압(AC/DC)이 단자에 정상적으로 도달하는지 확인하십시오.
2. LED 상태 체크: 내부 전원 표시 LED가 미세하게라도 떨리거나 꺼져 있는지 확인하십시오.
3. 탄 냄새 및 변색: 케이스 틈새로 탄 냄새가 나거나 특정 부위 기판이 검게 변색되었다면 즉시 전원을 차단해야 합니다.
4. 냉각 상태: 방열판에 먼지가 가득 차 있다면 과열로 인한 소자 소손의 주원인이 됩니다.

---

💡 전문가의 조언

"WDC 3000은 설비의 안정성을 책임지는 중추적인 장치입니다. 전원 무감 증상은 단순히 켜지지 않는 문제를 넘어, 내부 소자들이 한계치에 도달했다는 신호입니다. 30년 전문가의 안목으로 미세한 회로 결함까지 완벽히 잡아내어, 귀사의 설비가 다시는 멈추지 않도록 명품 수리를 약속드립니다."
