B&R MOBILE PANEL 5MP050.0653-04 터치 입력이 전혀 되지 않는 심각한 고장 상태 수리 완료

B&R MOBILE PANEL 5MP050.0653-04 터치 입력이 전혀 되지 않는 심각한 고장 상태 수리 완료

안녕하세요, 대구·경북 산업용 장비 수리 1위 메트영남입니다.
경남 창원에 위치한 업체에서 입고된 B&R의 MOBILE PANEL 5MP050.0653-04 긴급 수리 사례입니다.



• 모델명: 5MP050.0653-04



• 제조사: B&R



• 품목: MOBILE PANEL



• 증상: 터치 입력이 전혀 되지 않는 심각한 고장 상태



• 수리 과정:

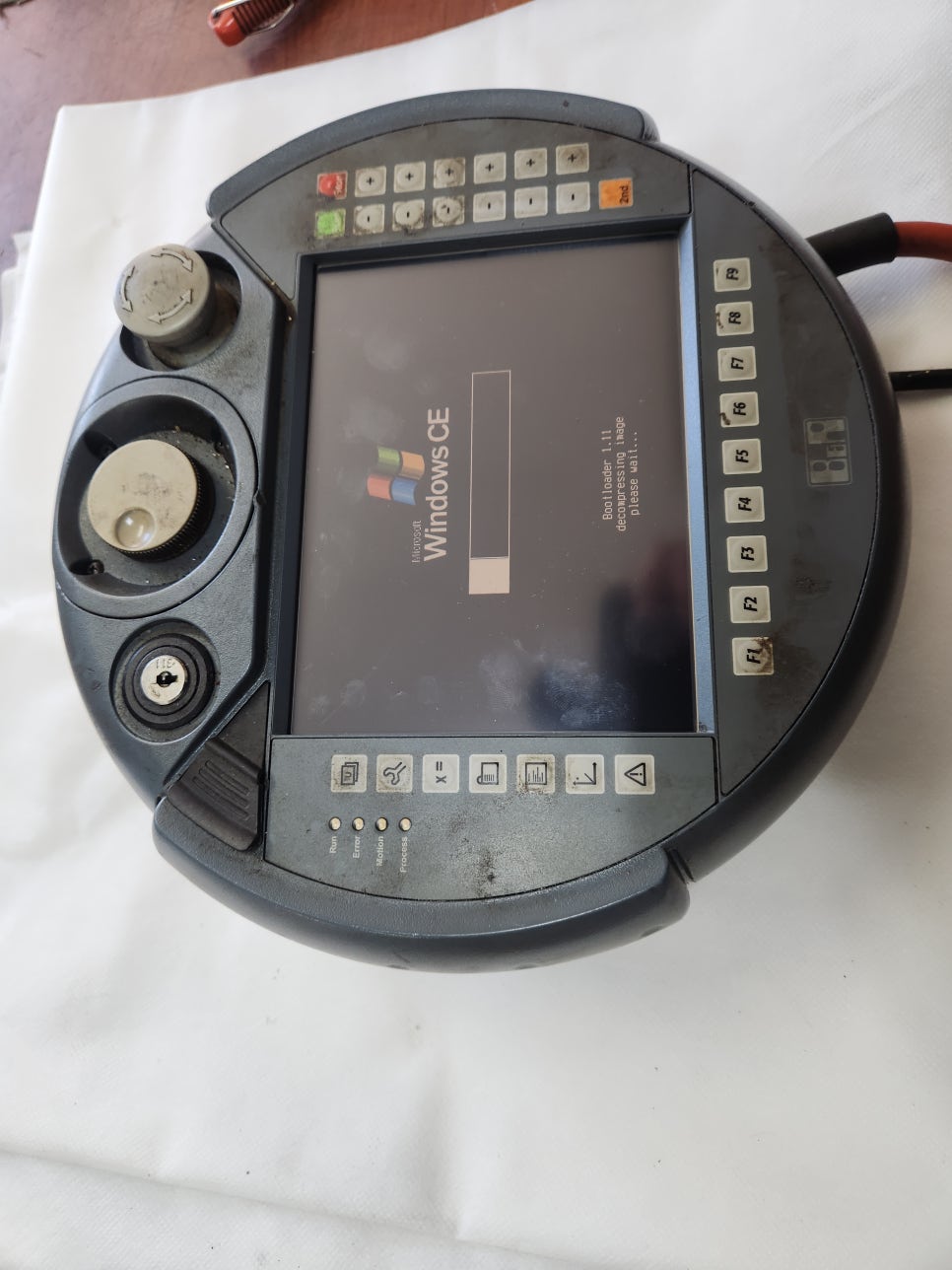

화면은 정상 출력 ✔

터치 입력 완전 불능 ❌

장비 조작 불가 → 설비 운영 차질 발생

현장에서 즉시 대응이 필요한 상황이었기 때문에 긴급 수리 진행으로 처리.

B&R MOBILE PANEL 5MP050.0653-04 터치 입력이 전혀 되지 않는 심각한 고장 상태 수리 완료

B&R MOBILE PANEL 5MP050.0653-04 터치 입력이 전혀 되지 않는 심각한 고장 상태 수리 완료

B&R MOBILE PANEL 5MP050.0653-04 터치 입력이 전혀 되지 않는 심각한 고장 상태 수리 완료

B&R MOBILE PANEL 5MP050.0653-04 터치 입력이 전혀 되지 않는 심각한 고장 상태 수리 완료

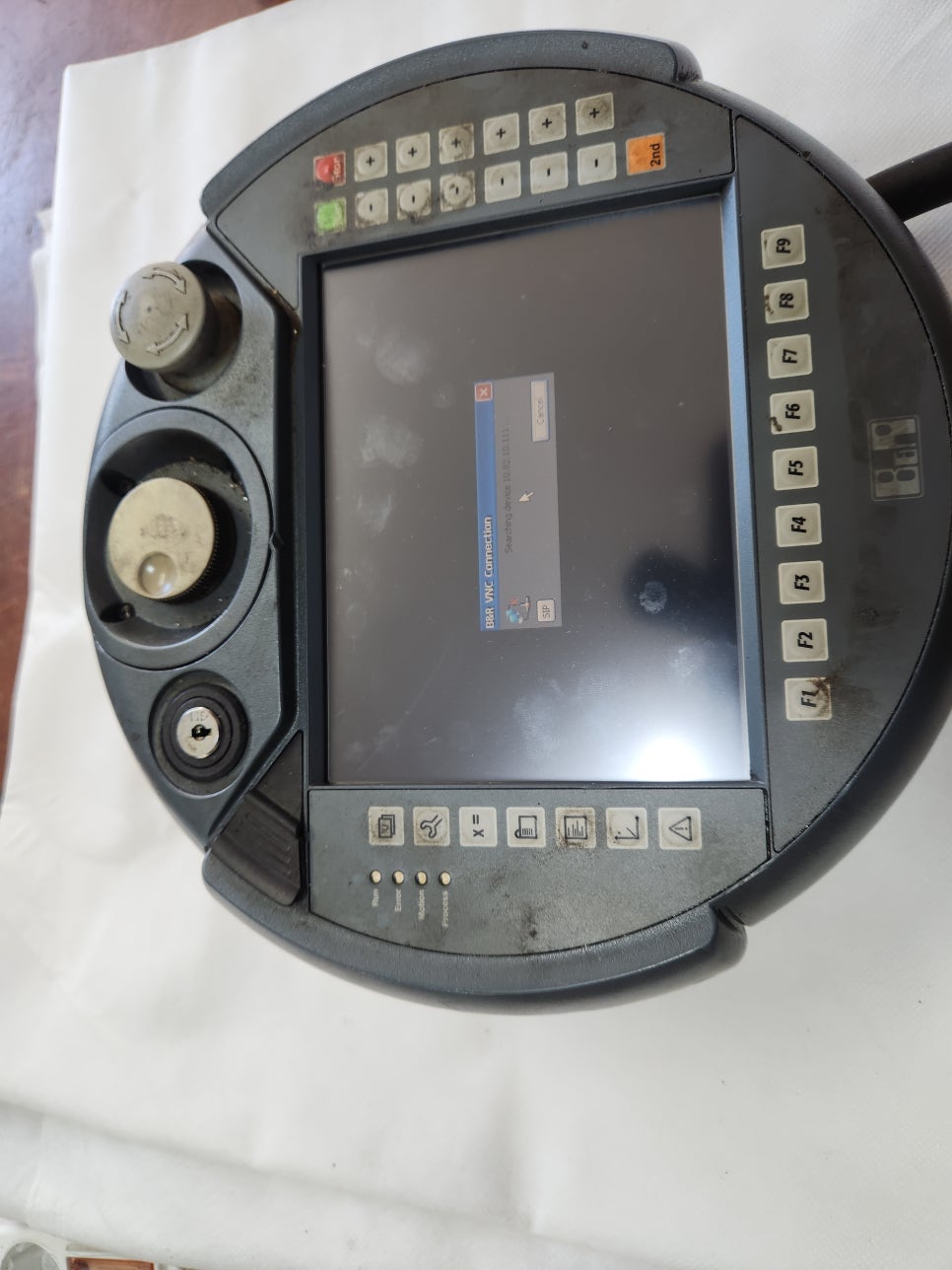

전문 엔지니어의 꼼꼼한 수리와 테스트 후 출고 완료하였습니다.



30년 경력의 전자기기 수리 전문가로서, B&R 산업 자동화 시스템에서 사용되는 고성능 휴대용 제어기인 MOBILE PANEL 5MP050.0653-04 모델의 주요 고장 분석 및 수리 솔루션을 최신 리포트 폼에 맞춰 정리해 보았습니다.



B&R Mobile Panel 시리즈는 가혹한 산업 현장에서 이동하며 사용되기에 케이블 단선, 커넥터 파손, 그리고 반복적인 터치로 인한 패널 손상이 빈번하게 발생합니다. (주)메트영남은 정밀 계측 장비를 통해 보이지 않는 회로 결함까지 완벽히 찾아냅니다.

---

📱 B&R MOBILE PANEL 5MP050.0653-04 정밀 수리 리포트

1. 🛠️ 주요 고장 증상 및 기술적 원인 (Technical Analysis)

1. 화면 무감 및 백라이트 불량 (Display Failure):
   • 현상: 전원은 인가되나 LCD 화면이 나오지 않거나 매우 어둡게 보임.
   • 원인: LCD 백라이트 구동 회로의 인버터 소자 소손 또는 반복적인 움직임으로 인한 내부 영상 데이터 플랫 케이블(FFC)의 단선.
   • 수리: 단선된 케이블을 신품으로 교체하고, 인버터 회로의 전력 소자를 보강하여 선명한 화면을 복구합니다.
2. 터치스크린 인식 불량 및 파손 (Touch Screen Error):
   • 현상: 특정 부위 터치가 안 되거나, 누른 곳과 다른 좌표가 찍힘.
   • 원인: 외부 충격으로 인한 터치 유리 균열 또는 내부 저항막층의 마모.
   • 수리: 고정밀 4선식/5선식 저항막 터치 패널을 신품으로 교체하고 오차 없는 좌표 보정(Calibration)을 실시합니다.
3. 통신 두절 및 인터페이스 불량 (Comm. Error):
   • 현상: 컨트롤러와 통신이 끊기거나 'Link Error' 발생.
   • 원인: 본체와 연결되는 원형 커넥터 핀의 휘어짐/부식 또는 내부 통신 칩셋(RS-422/Ethernet)의 정전기(ESD) 파손.
   • 수리: 손상된 커넥터 핀을 복원하거나 통신 라인 드라이버 IC를 교체하여 데이터 송수신을 정상화합니다.

---

📋 2. 자주 묻는 질문 (FAQ) - 실무 Top 5

• Q1. 휴대용이라 떨어뜨렸는데 외함 케이스 수리도 되나요?
  • A: 내부 보드 및 부품 수리는 완벽히 가능하며, 파손된 케이스 보강 및 스위치류(비상정지 버튼 등) 교체도 병행해 드립니다.
• Q2. 수리 후 내부 설정이나 레시피 데이터가 유지되나요?
  • A: 네, 데이터가 저장된 Flash 메모리는 건드리지 않으므로 기존 설정값은 그대로 유지됩니다.
• Q3. 화면이 나오지 않을 때 강제로 버튼을 눌러도 될까요?
  • A: 위험합니다. 화면이 보이지 않는 상태에서의 오조작은 기계 장비의 충돌이나 안전사고로 이어질 수 있으니 즉시 수리를 맡기셔야 합니다.
• Q4. 통신 케이블도 같이 보내야 하나요?
  • A: 케이블 단선이 의심되는 경우 본체와 케이블을 함께 보내주시면 통합 테스트를 통해 더 확실한 수리가 가능합니다.
• Q5. 단종된 모델인데 수명 연장이 가능할까요?
  • A: (주)메트영남은 노후된 전해 콘덴서를 전량 교체하는 오버홀을 실시하므로 수리 후 수년간 안정적인 사용이 가능합니다.

---

🛠️ 3. 주요 고장 증상 및 수리 포인트 (Troubleshooting)

고장 증상	주요 원인 및 점검 사항	전문가 조언
화면 무 (Black Screen)	인버터 전원 및 LCD 데이터 케이블 단선	핵심: 조인트(관절) 부위의 케이블 피로도 정밀 점검
터치 좌표 이탈	터치 패널 노후화 및 습기 침투	패널 교체 시 이물질 유입 방지를 위한 클린룸 작업 필수
전원 무감 (No Power)	메인 SMPS 회로 및 내부 퓨즈 단선	보드 내부 전압 레귤레이터(5V, 3.3V) 안정성 확인
비상정지 스위치 불량	접점 소손 및 물리적 파손	안전과 직결된 부품이므로 즉시 교체 및 연동 테스트 실시

---

🚨 4. 5MP050.0653-04 주요 점검 가이드

1. 커넥터 상태: 본체 하단 통신 커넥터에 이물질이나 핀 손상이 없는지 주기적으로 확인하십시오.
2. 케이블 피복: 이동식 장비 특성상 케이블 피복이 벗겨지면 합선으로 인해 보드가 타버릴 수 있습니다.
3. LED 인디케이터: 장비 측면의 상태 LED가 주황색이나 적색으로 점멸한다면 내부 시스템 오류를 의미합니다.
4. 터치 사용: 가급적 전용 펜이나 손가락 끝을 사용하시고 날카로운 도구는 피해주십시오.

---

💡 전문가의 조언

"B&R 5MP050.0653-04는 정밀한 제어가 필요한 공정에서 오퍼레이터의 손발이 되는 장비입니다. 이동이 잦은 장비 특성상 미세한 크랙이 큰 고장으로 번지기 쉽습니다. 30년 전문가의 안목으로 보이지 않는 냉납과 노후 소자까지 완벽히 잡아내어, 귀사의 현장이 멈추지 않도록 명품 수리를 약속드립니다."
