안녕하세요, 산업용·자동화장비 수리 전문업체 메트영남입니다.

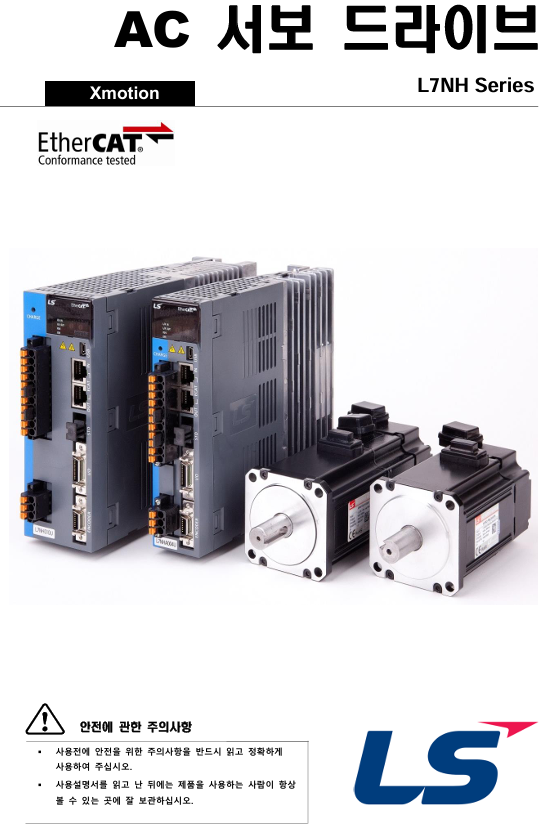

LS산전의 서보드라이버 [LSMecapion] L7NH_KOR_Ver1.6_230620 메뉴얼 다운로드



• 모델명: [LSMecapion] L7NH_KOR_Ver1.6_230620



• 제조사: LS산전



• 품목: 서보드라이버



• 증상:



• 수리 과정:

LS산전 서보드라이버 [LSMecapion] L7NH_KOR_Ver1.6_230620 메뉴얼 다운로드



[LSMecapion] L7NH_KOR_Ver1.6_230620.zip

19.55MB





30년 경력의 전자기기 수리 전문가로서, LS ELECTRIC(구 LS산전)의 고성능 EtherCAT 지원 서보 드라이브인 L7NH 시리즈 국문 매뉴얼(Ver 1.6) 활용 가이드와 핵심 점검 포인트를 정리해 보았습니다.



해당 매뉴얼은 EtherCAT 통신 기반의 정밀 제어를 위한 파라미터 설정, 객체 사전(Object Dictionary), 그리고 각종 보호 기능 알람에 대한 상세 정보를 담고 있습니다.

---

📥 L7NH 시리즈 매뉴얼(Ver 1.6) 주요 내용 및 다운로드

L7NH_KOR_Ver1.6 버전은 2023년 업데이트된 최신 사양을 반영하고 있으며, 주요 내용은 다음과 같습니다.

• 설치 및 배선: 주회로(L1, L2, L3) 및 제어 전원 배터리 연결 방법
• EtherCAT 통신: CoE(CANopen over EtherCAT) 프로토콜 및 PDO 매핑 가이드
• 파라미터 설정: 위치/속도/토크 제어 모드별 게인 조정(Gain Tuning)
• 유지보수 및 점검: 알람 코드별 원인 분석 및 조치 방법

[공식 다운로드 경로]

LS ELECTRIC 공식 홈페이지의 [다운로드 센터]에서 제품명을 'L7NH'로 검색하시면 PDF 파일을 즉시 내려받으실 수 있습니다. 현장에서는 스마트폰에 저장해 두시면 알람 발생 시 빠른 대응이 가능합니다.

---

🛠️ L7NH 시리즈 핵심 기술 진단 (전문가용)

현장에서 L7NH 드라이브 고장으로 입고되는 사례를 바탕으로 한 주요 점검 포인트입니다. 매뉴얼 확인과 병행하여 체크해 보시기 바랍니다.

1. 주요 알람 코드 및 조치 (Troubleshooting)

알람 코드	명칭	주요 원인 및 점검 사항
AL-10	저전압 (Under Voltage)	주회로 전압 부족 또는 내부 DC Link 콘덴서 용량 감퇴
AL-31	과전류 (Overcurrent)	핵심 고장: 파워 모듈(IPM) 손상 또는 모터 절연 파괴
AL-32	과전류 2	방열판 온도 상승 또는 출력단 쇼트 점검
AL-53	통신 이상 (Comm. Error)	EtherCAT 케이블 불량 및 국번(Node ID) 중복 확인

2. 정밀 수리 및 오버홀 포인트

• 전원 무감 (Dead): 24V 제어 전원부의 SMPS 회로 소자(PWM IC, FET) 노후화 시 발생합니다.
• 게인 불안정: 장시간 사용으로 인한 제어 보드 내 적층 콘덴서(MLCC)의 특성 변화가 원인일 수 있습니다.
• 냉각 시스템: AL-40(과열) 발생 시 내부 냉각 팬의 베어링 고착 여부를 반드시 확인해야 합니다.

---

📘 L7NH 매뉴얼 FAQ & 핵심 실무 요약 Top 5

1. AL-31, AL-32 (과전류) 발생 시 긴급 진단법

매뉴얼에는 '주회로 소자 이상'으로 짧게 기재되어 있지만, 현장에서는 가장 치명적인 알람입니다.

• 체크포인트: 먼저 모터 케이블을 분리한 상태에서 전원을 인가해 보십시오. 케이블 분리 후에도 알람이 뜬다면 드라이브 내부 IGBT(파워모듈) 소손일 확률이 90% 이상입니다.
• 주의사항: 무리하게 알람을 리셋하고 재가동하면 모터 권선까지 타버릴 수 있으므로 즉시 수리를 권장합니다.

2. EtherCAT 통신 설정 및 노드 ID 부여 방법

L7NH는 통신형 드라이브이므로 상위 제어기(PLC 등)와의 연결 설정이 가장 중요합니다.

• 설정 방법: 전면의 로터리 스위치(S1, S2)를 통해 Node ID를 설정합니다. 매뉴얼 Ver 1.6 기준으로 스위치 설정 후 반드시 전원을 재투입해야 변경된 ID가 적용됩니다.
• 팁: 통신이 불안정하다면 매뉴얼의 '배선' 섹션을 참고하여 실드 처리가 된 전용 STP 케이블을 사용했는지 확인하십시오.

3. 게인 튜닝(Gain Tuning) 및 공진 억제 방법

장비 조립 후 모터에서 "웅~" 하는 진동이나 소음이 발생할 때 찾아보는 내용입니다.

• 실무 조언: 매뉴얼의 [오토 튜닝] 기능을 먼저 실행해 보시고, 그래도 진동이 남는다면 [P0-10] 관성비 설정과 [P2-01] 위치 루프 게인을 수동으로 미세 조정해야 합니다.
• 노치 필터: 특정 주파수에서 진동이 심하다면 매뉴얼의 '노치 필터 설정'을 통해 해당 공진 주파수를 차단하십시오.

4. 회생 저항(Regen. Resistor) 연결 및 파라미터 설정

빈번한 가감속 시 발생하는 AL-30(회생 이상) 관련 내용입니다.

• 설정 필수: 별도의 외장 회생 저항을 달았다면, 반드시 매뉴얼에 명시된 파라미터([P0-12]~[P0-14])에서 저항값과 용량을 정확히 입력해야 드라이브가 과열로 타는 것을 방지할 수 있습니다.
• 주의: 내부 저항을 사용할지 외장을 사용할지에 따라 배선 단자(B, BI, B+) 연결법이 다르니 매뉴얼의 결선도를 꼭 확인하십시오.

5. 절대치 인코더(Absolute Encoder) 배터리 교체 및 홈 복귀

배터리 전압 저하로 인한 AL-71 알람 발생 시 대처법입니다.

• 핵심: 전원을 끈 상태에서 배터리를 교체하면 원점 데이터가 날아갈 수 있습니다. 가급적 제어 전원(L1C, L2C)이 인가된 상태에서 교체하는 것이 안전합니다.
• 원점 설정: 교체 후에는 매뉴얼의 [P2-08] 절대치 인코더 설정을 통해 원점 초기화 작업을 수행해야 정상 가동됩니다.



💡 전문가의 한마디



"L7NH 모델은 EtherCAT 통신을 사용하는 예민한 장비입니다. 매뉴얼상의 파라미터 조정만으로 해결되지 않는 '간헐적 알람'은 내부 기판의 냉납이나 소자 열화가 진행 중이라는 신호입니다. 30년 전문가의 안목으로 미세한 회로 결함까지 잡아내어, 귀사의 자동화 라인이 멈춤 없이 가동될 수 있도록 완벽히 복구해 드립니다."



"매뉴얼은 정상적인 상황에서의 가이드를 제공하지만, 하드웨어 자체가 노후화되어 발생하는 AL-10(저전압)이나 AL-53(통신 에러)은 파라미터 설정만으로는 해결되지 않습니다. 내부 콘덴서나 통신 IC의 수명이 다한 경우가 많기 때문입니다. 30년 전문가의 안목으로 원인을 정확히 짚어, 귀사의 장비가 다시 안정적으로 돌아가도록 수리해 드리겠습니다."
