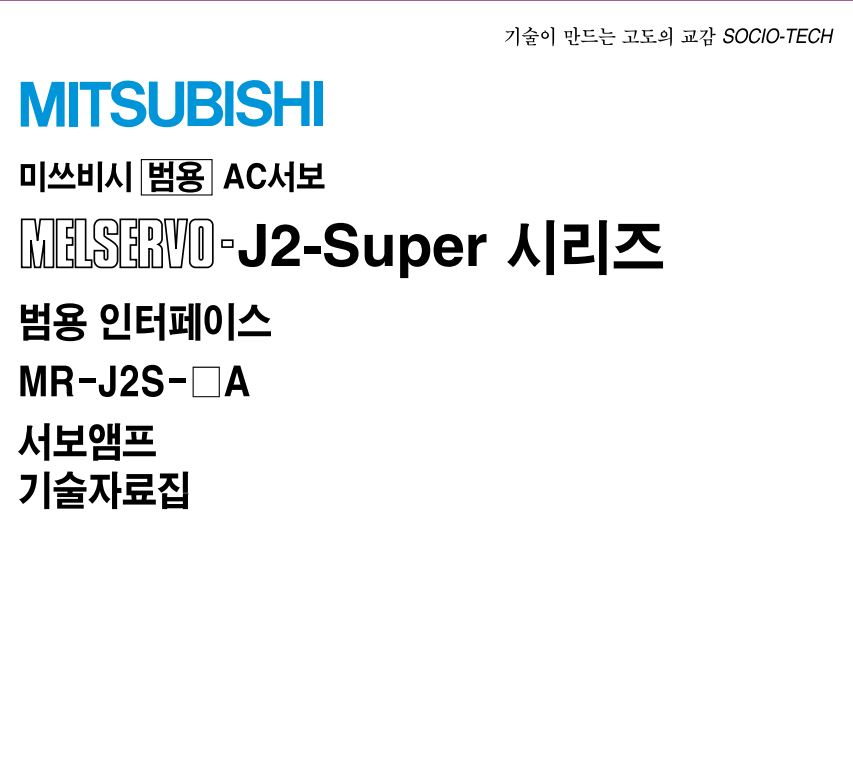

미쓰비시(MITSUBISHI) 서보드라이버 MR-J2S- 10A 20A 40A 60A 70A 100A 200A 350A 500A 700A 11KA 메뉴얼 다운로드
안녕하세요, 30년 전통의 산업장비 수리 전문기업 메트영남입니다.
미쓰비시(MITSUBISHI)의 서보드라이버 MR-J2S- 10A 20A 40A 60A 70A 100A 200A 350A 500A 700A 11KA 메뉴얼
• 모델명: MR-J2S- 10A 20A 40A 60A 70A 100A 200A 350A 500A 700A 11KA
• 제조사: 미쓰비시(MITSUBISHI)
• 품목: 서보드라이버
• 증상:
• 수리 과정:
30년 경력의 전자기기 수리 전문가로서, 범용 펄스열 입력 방식의 표준이자 미쓰비시 서보의 황금기를 이끈 MELSERVO-J2-Super 시리즈 (MR-J2S-A 타입) 전 모델에 대한 정밀 기술 리포트를 작성해 보았습니다.
MR-J2S-A 모델은 위치, 속도, 토크 제어 모드를 모두 지원하며, 100W(10A)부터 11kW(11KA)까지 폭넓은 라인업을 갖추고 있습니다. 최근 입고되는 제품들은 대부분 내부 부품의 노후화(Life Cycle 종료)로 인한 고장이 주를 이룹니다.
⚡ MITSUBISHI MR-J2S-A 시리즈 범용 서보 가이드
A타입은 터미널 블록과 커넥터를 통해 외부 펄스를 받아 구동되므로, 입출력(I/O) 인터페이스 회로의 보호가 수리의 핵심입니다.
🛠️ 1. 주요 고장 증상 Top 5 (Technical Analysis)
- AL.32 (Overcurrent - 과전류): 드라이버 내부의 IPM(Intelligent Power Module) 단락이나 전류 검출 회로의 소자 불량입니다. 대용량 모델(350A 이상)에서는 냉각 팬 정지로 인한 열화가 주원인입니다.
- AL.10 (Undervoltage - 저전압): 주회로 전압이 기준치 이하로 떨어질 때 발생합니다. 메인 평활 콘덴서의 내부 전해액이 말라버려 용량이 부족해지면 부하가 걸릴 때 이 알람이 뜹니다.
- AL.16 (Encoder Error - 엔코더 이상): 모터 엔코더 신호가 드라이버로 전달되지 않습니다. 엔코더 커넥터 접점 불량이나 드라이버 내부의 고속 차동 리시버 IC가 손상된 경우입니다.
- AL.E9 (Main Circuit Off - 주회로 차단): 서보 온(Servo-ON) 신호는 들어왔으나 주회로 전원이 감지되지 않을 때 발생합니다. 내부 충전 릴레이 및 마그네트 제어 회로 수리가 필요합니다.
- 펄스 입력 불량 (위치 어긋남): 알람은 뜨지 않지만 원하는 위치에 멈추지 않습니다. 포토커플러(Photo-coupler)의 응답 속도가 떨어져 입력 펄스를 누락시키는 노화 현상입니다.
❓ 2. 현장 엔지니어 자주 묻는 질문 (FAQ) Top 5
- Q1. MR-J2S-B 모델과 서로 호환이 되나요?
- A: 하드웨어 용량은 같지만 제어 방식이 완전히 다릅니다. A타입은 펄스/아날로그 제어, B타입은 광통신 제어이므로 서로 교체하여 사용할 수 없습니다.
- Q2. 단종된 모델인데 수리 후 신뢰할 수 있나요?
- A: (주)메트영남은 단순 고장 수리를 넘어 전해 콘덴서, 냉각 팬, 릴레이 등 소모성 부품을 전량 교체하는 오버홀을 진행하므로 신품급 성능으로 복원이 가능합니다.
- Q3. 'AL.92' 배터리 알람이 뜨는데 수리 기간 동안 꺼둬도 되나요?
- A: 절대 위치 시스템을 사용 중이라면 전원을 끄는 순간 원점 데이터를 잃어버립니다. 수리 입고 전 반드시 파라미터 백업을 권장합니다.
- Q4. 700A(7kW) 모델인데 전원을 넣으면 차단기가 바로 내려갑니다.
- A: 내부 다이오드 모듈이나 IGBT가 완전히 쇼트된 상태입니다. 전원을 계속 투입하면 패턴이 타버리므로 즉시 수리 의뢰를 하셔야 합니다.
- Q5. 파라미터 설정을 위한 소프트웨어는 무엇인가요?
- A: MR Configurator (MS100)를 사용합니다. RS-232C 전용 케이블을 통해 PC와 연결하여 실시간 모니터링 및 튜닝이 가능합니다.
🚨 3. 핵심 알람 코드 및 상태 표시 (Alarm Codes)
MR-J2S-A 전면 7세그먼트에 표시되는 주요 에러 리스트입니다.
| 알람 코드 | 의미 (Description) | 조치 방법 (Action) |
| AL.10 | Undervoltage (저전압) | 입력 전압 확인 및 메인 콘덴서 오버홀 수리 |
| AL.16 | Encoder Error (엔코더) | 엔코더 배선 점검 및 드라이버 통신 IC 교체 |
| AL.30 | Regenerative Error (회생 이상) | 제동 저항 배선 확인 및 내부 제동 FET 점검 |
| AL.32 | Overcurrent (과전류) | IPM 파워 모듈 소손 확인 및 구동 회로 복구 |
| AL.50 | Overload (과부하) | 기계적 고착 확인 및 전류 감지 회로 정밀 교정 |
| AL.88 | Watchdog (시스템 오류) | CPU 보드 불량 또는 강력한 노이즈 간섭 |
