프로페이스(Pro-Face) HMI GP37W-LG11-24V GP37W2-BG41-24V 메뉴얼 다운로드
안녕하세요, 빠른 진단, 빠른 수리, 메트영남입니다.

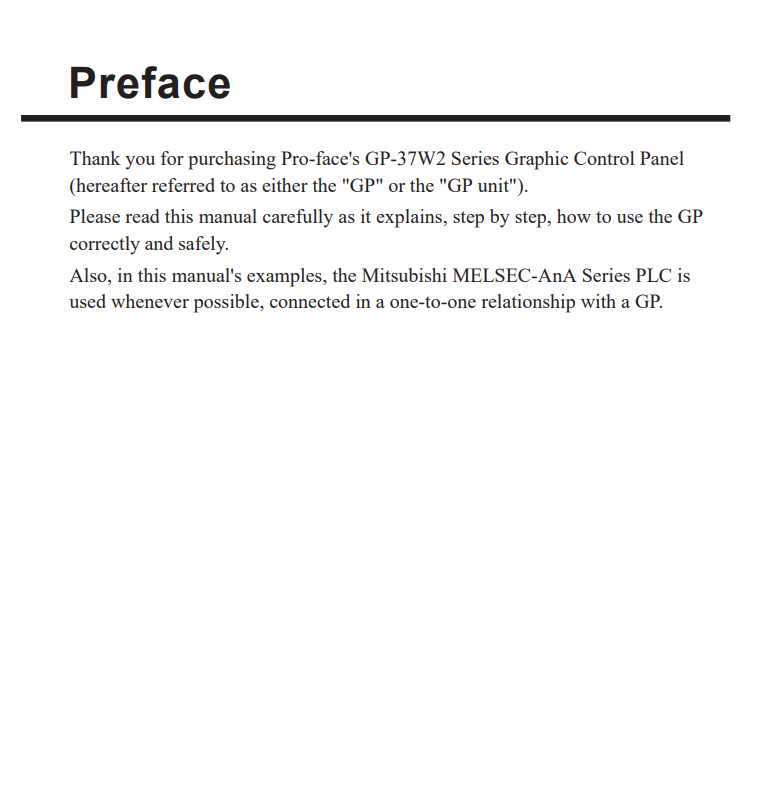

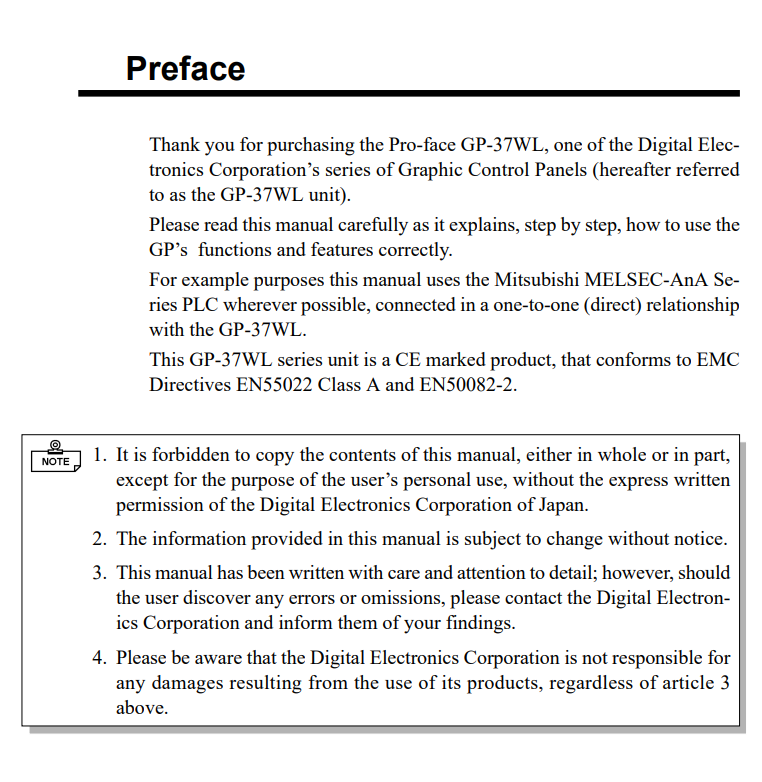

프로페이스(Pro-Face)의 HMI GP37W-LG11-24V GP37W2-BG41-24V 메뉴얼
• 모델명: GP37W-LG11-24V GP37W2-BG41-24V
• 제조사: 프로페이스(Pro-Face)
• 품목: HMI
• 증상:
• 수리 과정:
30년 경력의 전자기기 수리 전문가로서, 지금은 단종되어 구하기 힘든
Pro-face(프로페이스) GP37W 시리즈 및 GP37W2 시리즈에 대한 통합 기술 리포트를 작성해 보았습니다.
이 장비들은 90년대 후반에서 2000년대 초반 생산된 장비들로, 현재 부품 노후화가 심각한 단계에 있습니다.
특히 GP37W-LG11 모델은 흑백 LCD, GP37W2-BG41 모델은 컬러 LCD를 채택하고 있으며,
두 모델 모두 DC 24V 전원을 사용합니다.
🖥️ Pro-face GP37W / GP37W2 시리즈 통합 가이드
GP37W 시리즈는 5.7인치 소형 HMI의 표준이었으며, 현재는 기판 부식과 백라이트 수명 종료로 인한 수리 의뢰가 대부분입니다.
🛠️ 1. 주요 고장 증상 및 정밀 수리 내용 (Technical Analysis)
- 화면 백화 및 흐림 (Display Failure): 전원은 들어오나 화면이 하얗게 나오거나(백화) 글자가 흐릿해지는 증상입니다. 이는 내부 LCD 대비 전압(Contrast Voltage) 회로의 전해 콘덴서 누액으로 인해 발생합니다. 누액된 전해액을 세척하고 회로를 복원해야 합니다.
- 터치 좌표 틀어짐 (Touch Drift): 특정 부위가 안 눌리거나 엉뚱한 곳이 인식됩니다. 감압식 터치 패널의 필름 층이 경화된 것이므로, 정밀 규격 터치 패널 교체가 유일한 해결책입니다.
- 부팅 중 멈춤 (System Hang): 로딩 화면에서 넘어가지 않습니다. 내부 시스템 메모리(SRAM) 유지용 배터리 방전이나 OS 펌웨어가 저장된 플래시 메모리 섹터 불량일 가능성이 높습니다.
- 통신 불능 (Host Communication Error): PLC와 통신이 되지 않습니다. RS-232C 또는 RS-422 포트의 절연용 포토커플러나 통신 IC가 서지로 인해 파손된 상태입니다.
- 백라이트 꺼짐 (Inverter Failure): 소리는 나고 터치도 되지만 화면만 검게 보입니다. 내부 고압 인버터 트랜스가 타버린 경우입니다. 최근에는 LED 백라이트 개조를 통해 반영구적으로 수리합니다.
❓ 2. 현장 엔지니어 및 유지보수 담당자 FAQ Top 5
- Q1. GP37W와 GP37W2는 서로 호환되나요?
- A: 하드웨어 크기와 컷아웃(Cut-out) 치수는 같지만, 내부 액정 사양(흑백 vs 컬러)이 다르므로 작화 프로그램(GP-PRO/PB III)에서 모델 변경 후 다시 전송해야 합니다.
- Q2. 작화 프로그램 데이터를 백업받고 싶습니다.
- A: GP-PRO/PB III 소프트웨어와 전용 통신 케이블(GPW-CB02)이 필요합니다. 만약 작화 시 '업로드 금지' 옵션이 걸려 있다면 수리 시 보드 교체가 아닌 소자 수리 방식으로 데이터를 보존해야 합니다.
- Q3. 화면이 붉은색으로 나오다가 꺼집니다.
- A: CCFL(냉음극관) 백라이트가 수명을 다했을 때 나타나는 전형적인 증상입니다. 인버터에 무리를 주어 2차 고장을 일으키기 전에 즉시 교체해야 합니다.
- Q4. 내부 배터리(CR2430 등)를 교체하면 데이터가 지워지나요?
- A: 프로그램 자체는 지워지지 않으나, 알람 이력, 시계, 레시피 데이터는 초기화될 수 있습니다. 전원을 켠 상태에서 교체하는 것이 안전합니다.
- Q5. 단종되어 신품이 없는데 수리하면 얼마나 더 쓸 수 있나요?
- A: (주)메트영남은 수리 시 노후된 모든 전해 콘덴서를 고사양 부품으로 교체(오버홀)하므로, 관리만 잘 된다면 5년 이상 충분히 더 사용 가능합니다.
🚨 3. GP37W 핵심 상태 진단 및 알람 가이드
HMI 상단 LED 및 화면 메시지로 상태를 판별하십시오.
| 알람 코드/상태 | 의미 (Description) | 조치 방법 (Action) |
| LED 주황색 | Backlight Error | 백라이트 또는 인버터 회로 점검/수리 |
| RAAA005 | Communication Error | 통신 설정값 확인 및 통신 IC 점검 |
| 화면 터치 시 비프음 무 | System Freeze | CPU 보드 및 전원 전압($+5V$) 안정성 확인 |
| 대비(Contrast) 조절 안 됨 | Circuit Decay | LCD 바이어스 회로의 콘덴서 누액 세척 및 교체 |
| 화면 떨림 | Power Ripple | DC 24V 전원부 필터 회로 수리 |
