안녕하세요, 대구·경북 산업용 장비 수리 1위 메트영남입니다.

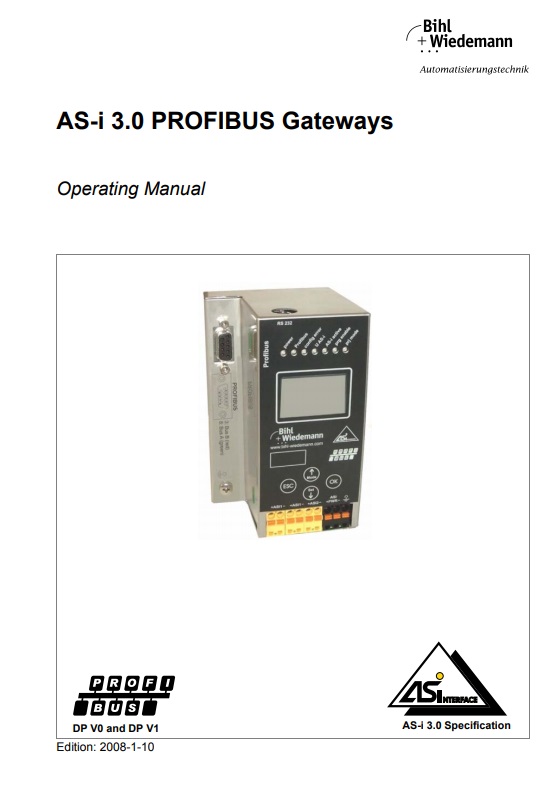

빌플러스비데만(Bihl+Wiedemann)의 컨트롤러 AS-i 메뉴얼.



• 모델명: AS-i



• 제조사: 빌플러스비데만(Bihl+Wiedemann)



• 품목: 컨트롤러



• 증상:



• 수리 과정:



빌플러스비데만(Bihl+Wiedemann) 컨트롤러 AS-i  메뉴얼 다운로드



AS-i_Gateways_Installation_Manual.pdf

5.11MB

.

(주)메트영남에서 취급하는 Bihl+Wiedemann(빌플러스비데만)의 AS-i (Actuator Sensor Interface) 컨트롤러 및 게이트웨이, I/O 모듈의 전문 수리 및 유지보수 정보를 정리해 보았습니다.



Bihl+Wiedemann은 전 세계 AS-i 기술의 선두주자로, 노란색 전용 케이블을 통해 수많은 센서와 액추에이터를 단일 라인으로 연결하는 스마트 팩토리의 핵심 장치입니다.

---

⚠️ 주요 고장 증상 5가지

1.   AS-i 전원 오류 (Power Failure): AS-i 라인 전용 전원(30.5V DC) 공급이 불안정하여 모듈들이 인식되지 않습니다. (내부 디커플링 회로 또는 SMPS 소손)
2.   구성(Configuration) 유실: 게이트웨이에 저장된 하위 슬레이브(Slave) 정보가 지워져 전체 네트워크가 마비됩니다. (EEPROM 데이터 오류 또는 백업 배터리 방전)
3.   통신 패킷 에러 (Telegram Error): 특정 모듈과의 통신 속도가 급격히 떨어지거나 데이터가 깨집니다. (통신 트랜시버 IC 노후 및 노이즈 필터 손상)
4.   상위 PLC 통신 마비 (EtherNet/IP, PROFINET): AS-i 라인은 정상이지만 상위 PLC와의 연결이 끊깁니다. (게이트웨이 내 인터페이스 보드 불량)
5.   모듈 어드레스(Address) 중복 및 충돌: 신규 모듈 추가 시 주소 할당 오류가 발생하거나 기존 주소가 인식되지 않습니다. (어드레싱 회로 결함)

---

💡 사용자가 가장 궁금해하는 사항 5가지

1.   AS-i 3.0과 5.0 모델이 서로 호환되나요?
   •   AS-i 5.0 게이트웨이는 하위 버전인 3.0 슬레이브 모듈을 모두 수용할 수 있는 하위 호환성을 제공합니다. 다만, 전송 속도와 데이터 용량은 슬레이브 사양을 따릅니다.
2.   슬레이브 모듈 교체 시 주소를 다시 설정해야 하나요?
   •   Bihl+Wiedemann 게이트웨이의 'Automatic Address Programming' 기능을 사용하면, 동일 모델 교체 시 게이트웨이가 자동으로 구형 주소를 할당해 줍니다.
3.   전용 전원공급장치(30V) 대신 일반 24V 전원을 써도 되나요?
   •   절대 안 됩니다. AS-i 라인은 데이터와 전원을 동시에 실어 보내므로, 데이터 오버레이 기능이 있는 전용 전원(30.5V)이 필수입니다. 일반 전원 사용 시 통신 자체가 불가능합니다.
4.   게이트웨이 디스플레이의 'Config Error'는 무엇인가요?
   •   저장된 프로젝트 정보와 현재 연결된 슬레이브 구성이 다를 때 발생합니다. 모듈 단선이나 어드레스 오설정을 점검해야 합니다.
5.   모듈 수리 시 데이터 백업이 가능한가요?
   •   네, (주)메트영남은 특수 장비를 통해 게이트웨이 내부의 펌웨어 및 프로젝트 설정을 추출하여 수리 후 그대로 복원해 드립니다.

---

🚨 주요 알람 코드 및 상태 표시

Bihl+Wiedemann 컨트롤러(게이트웨이) 전면 LCD 또는 LED 상태 정보입니다.

메시지 / LED	의미 (Description)	주요 원인 및 조치 방법
APF (Red LED)	AS-i Power Fail	AS-i 라인 전압 부족. 전원 공급 장치 및 라인 단락 점검.
CER (Red LED)	Config Error	설정된 슬레이브 수 불일치. 모듈 탈락 또는 주소 중복 확인.
Offline	시스템 오프라인	게이트웨이가 정지 상태임. 상위 통신 인터럽트 또는 내부 오류.
Duplicate Addr	주소 중복	두 개 이상의 모듈이 동일한 주소를 가짐. 어드레서로 주소 재할당.
Internal Fault	내부 결함	컨트롤러 내부 하드웨어 고장. (정밀 보드 수리 필요)

---

📢 (주)메트영남의 AS-i 전문 수리 솔루션

Bihl+Wiedemann 장비는 고가의 산업용 네트워킹 장비로, 정밀한 계측 장비 없이는 수리가 어렵습니다.

• 게이트웨이 정밀 수리: 부팅 불량, 통신 칩셋 소손, 전원부 파열 등 고난도 보드 레벨 수리를 진행합니다.
• I/O 모듈 리뉴얼: 열악한 환경(습기, 진동)에서 부식된 모듈의 내부 회로를 세척하고 소모성 소자를 신품으로 교체합니다.
• 네트워크 무결성 테스트: 수리 완료 후 실제 AS-i 슬레이브 모듈들을 연결하여 데이터 패킷 손실률(Retry Rate)을 측정하고 완벽한 통신 상태를 검증합니다.
• 펌웨어 복구: 시스템 오류로 깨진 펌웨어를 재라이팅하여 기기를 정상화합니다.

Bihl+Wiedemann 컨트롤러의 통신 단절이나 하드웨어 에러로 라인이 멈췄다면, 언제든 (주)메트영남으로 문의해 주시기 바랍니다!
