미쓰비시(MITSUBISHI) CNC컨트롤러 메뉴얼 다운로드
안녕하세요, 산업용 전자장비 수리 전문, (주)메트영남입니다.

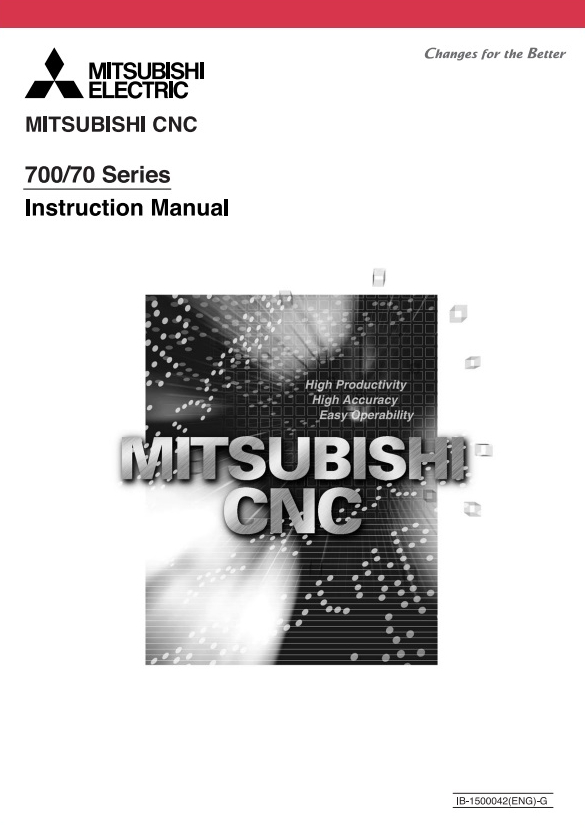

미쓰비시(MITSUBISHI)의 CNC컨트롤러 메뉴얼
• 모델명: CNC컨트롤러
• 제조사: 미쓰비시(MITSUBISHI)
• 품목: 컨트롤러
• 증상:
• 수리 과정:
미쓰비시(Mitsubishi Electric)의 CNC 컨트롤러(M70, M80, Meldas 시리즈 등)는 공작기계의 두뇌 역할을 하며, 고속·고정밀 가공 성능으로 전 세계 가공 현장에서 널리 사용되고 있습니다.
⚠️ 주요 고장 증상 5가지
- 7-Segment 에러 코드 표시: 컨트롤러 유닛이나 드라이브 전면에 숫자가 표시되며 시스템이 멈추는 현상입니다. (시스템 파일 오류 또는 하드웨어 결함)
- 화면 무감 또는 부팅 정지: 전원을 켰을 때 화면이 나오지 않거나 특정 로딩 단계에서 멈춥니다. (내부 메인보드 소자 열화 또는 전원부 SMPS 불량)
- 서보/스핀들 통신 에러: "NC-Drive Communication Error"와 같은 메시지가 뜨며 축 제어가 되지 않습니다. (광통신 케이블 손상 또는 인터페이스 보드 고장)
- 파라미터 및 프로그램 휘발: 배터리 경고를 무시하고 사용하다 전원을 껐을 때 데이터가 사라집니다. (백업 배터리 완전 방전)
- 입출력(I/O) 접점 불량: 특정 M-코드가 실행되지 않거나 센서 신호를 인식하지 못합니다. (I/O 유닛의 포토커플러 또는 릴레이 소손)
💡 사용자가 가장 궁금해하는 사항 5가지
- 데이터 백업은 어떻게 하나요?
- 전면 USB 포트나 CF 카드를 사용하여 파라미터(Parameter), 가공 프로그램, 래더(Ladder) 데이터를 백업할 수 있습니다. 유지보수 모드 진입이 필요합니다.
- 배터리 교체 주기는 언제인가요?
- 보통 1~2년을 권장하며, 화면에 "Battery Low" 알람이 뜨면 반드시 전원을 켠 상태에서 신속히 교체해야 데이터 유실을 막을 수 있습니다.
- 서보 드라이브 알람 번호와 NC 알람의 차이는?
- NC 화면에 뜨는 알람은 전체 시스템 상태를 말하며, 실제 고장 원인은 전기 캐비닛 안의 서보 드라이브 표시창에 뜨는 번호를 확인하는 것이 가장 정확합니다.
- 구형 모델(M50/M60) 수리가 가능한가요?
- 네, (주)메트영남은 단종된 구형 모델의 메인보드 및 드라이브 수리 노하우를 보유하고 있어 고가의 신규 교체 없이 복구가 가능합니다.
- 기계 파라미터를 잘못 건드렸을 때 복구 방법은?
- 백업 파일이 있다면 리스토어(Restore)가 가능하지만, 없다면 기계 제조사(Maker)로부터 해당 장비의 고유 파라미터 시트를 받아 수동으로 입력해야 합니다.
🚨 주요 알람 코드 정리 (M70/M80 시리즈 기준)
미쓰비시 CNC에서 빈번하게 발생하는 대표적인 알람입니다.
| 알람 코드 | 의미 (Description) | 주요 원인 및 조치 방법 |
| Z70 (Abs. Error) | 절대치 엔코더 에러 | 배터리 전압 저하로 기계 원점 데이터 유실. 배터리 교체 후 원점 복귀 필요. |
| S01 (Servo Alarm) | 서보 시스템 이상 | 서보 드라이브 측 알람 확인 필요. 과부하 또는 엔코더 통신 이상. |
| EMG (Emergency) | 비상 정지 상태 | 비상 버튼 눌림, 리미트 스위치 작동 또는 하드웨어 체인 단선 점검. |
| Y03 (Amp. Error) | 앰프(드라이브) 고장 | 드라이브 내부 하드웨어 고장. (앰프 정밀 수리 필요) |
| M01 (Operation Error) | 조작 오류 | 가공 조건 미설정 또는 인터록(Interlock) 걸림 상태 확인. |
📢 전문 수리 솔루션: (주)메트영남
미쓰비시 CNC 컨트롤러는 고도의 집적 회로로 구성되어 있어 정밀한 진단 장비가 필수입니다.
- (주)메트영남은 NC 메인보드, 서보 드라이브, 스핀들 드라이브의 소자 단위 정밀 수리를 통해 고가의 파트 교체 비용을 획기적으로 낮춰드립니다.
- 시스템 복구 서비스: 부팅이 안 되는 컨트롤러에서 데이터를 추출하거나 OS를 재설치하여 장비를 살려냅니다.
- 전용 테스트 지그: 수리 완료 후 실제 모터와 통신 유닛을 연결하여 실제 가동 환경과 동일한 테스트를 거친 후 납품합니다.
미쓰비시 CNC의 화면 멈춤, 서보 알람, 전원 불량 등으로 장비가 멈췄다면 언제든 (주)메트영남으로 문의해 주시기 바랍니다!
