바콘(VACON) 인버터 8000 SOLAR 메뉴얼 다운로드

바콘(VACON) 인버터 8000 SOLAR 메뉴얼 다운로드

안녕하세요, 대구·경북 산업용 장비 수리 1위 메트영남입니다.
바콘(VACON)의 인버터 8000 SOLAR 메뉴얼 다운로드



• 모델명: 8000 SOLAR



• 제조사: 바콘(VACON)



• 품목: 인버터



• 증상:



• 수리 과정:

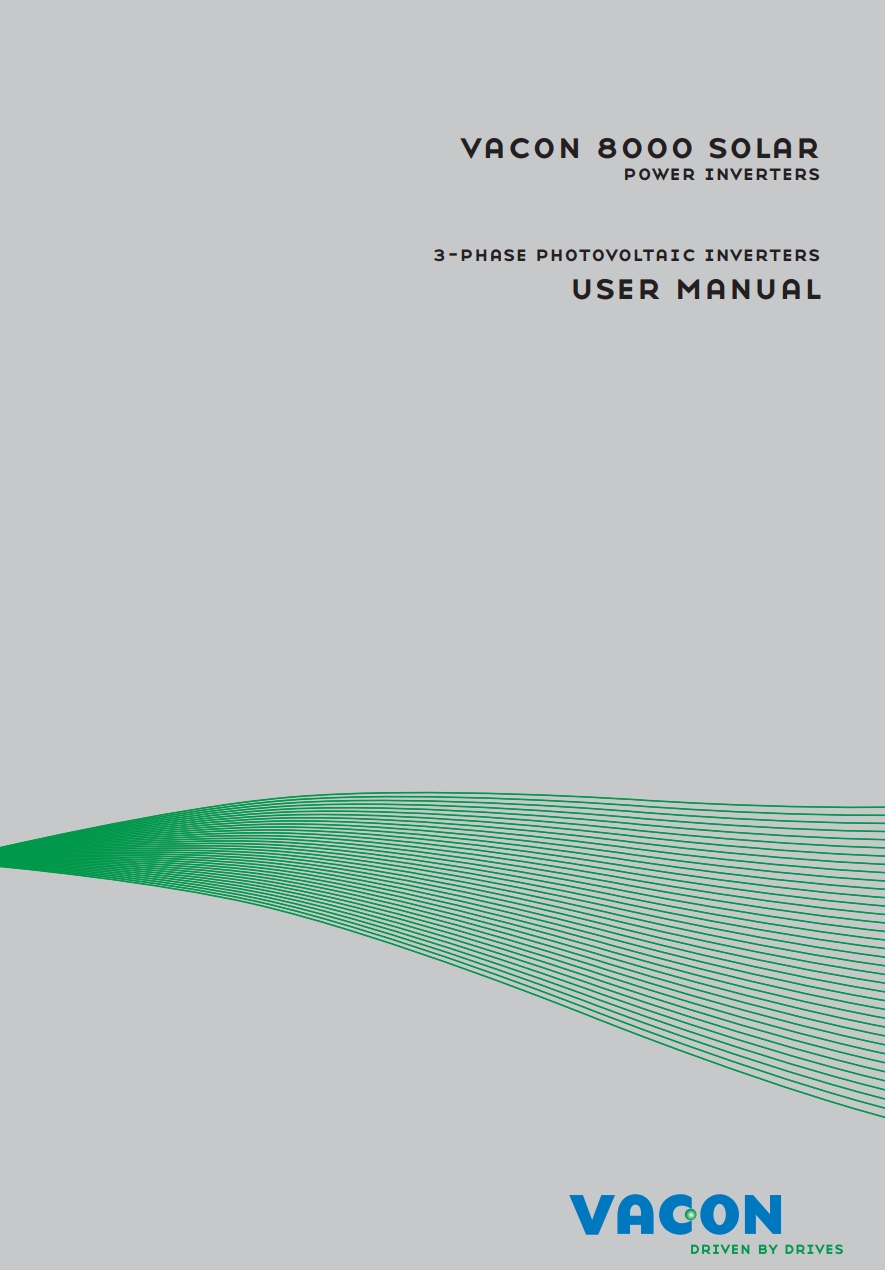

바콘(VACON) 인버터 8000 SOLAR 메뉴얼 다운로드

8000_solar.pdf

6.67MB





(주)메트영남에서 진행하는 Vacon(바콘) 8000 SOLAR 인버터의 전문 수리 및 유지보수 정보를 정리해 보았습니다.



Vacon 8000 SOLAR 시리즈는 태양광 발전 시스템의 핵심인 계통 연계형 인버터로,

태양광 패널에서 발생한 DC 전력을 AC로 변환하여 계통에 공급합니다.

고출력 장비인 만큼 정밀한 스위칭 제어와 열관리가 매우 중요합니다.

---

⚠️ 주요 고장 증상 5가지

1.   DC 과전압/부족전압 (DC Link Fault): 태양광 입력 전압이 불안정하거나 내부 평활 콘덴서의 용량 저하로 발생합니다. (DC 전압 검출 회로 불량)
2.   절연 저항 이상 (Ground Fault): 태양광 패널이나 케이블의 누전뿐만 아니라, 인버터 내부 절연 감시 회로의 오작동으로 인해 시스템이 정지됩니다.
3.   IGBT 파손 및 과전류 (Overcurrent): 인버터의 핵심 스위칭 소자인 IGBT 모듈이 열화되어 폭발하거나 합선되는 현상입니다.
4.   통신 및 제어 보드 에러: 상위 모니터링 시스템과의 데이터 송수신이 끊기거나 제어반의 CPU가 멈추는 현상입니다. (제어부 SMPS 전원 불량)
5.   냉각 시스템 오류 (Overtemperature): 대형 냉각 팬의 수명 종료 또는 방열판 먼지 축적으로 내부 온도가 상승하여 출력을 제한하거나 정지시킵니다.

---

💡 사용자가 가장 궁금해하는 사항 5가지

1.   태양광 전용 인버터와 일반 산업용 인버터의 차이는?
   •   SOLAR 시리즈는 MPPT(최대 전력 점점 추적) 알고리즘이 탑재되어 일사량 변화에 따라 효율을 극대화하도록 설계되어 있습니다. 일반 인버터로 대체가 불가능합니다.
2.   발전 효율이 갑자기 떨어졌는데 인버터 문제인가요?
   •   패널 오염이 없다면 인버터 내부의 필터 콘덴서(LCL 필터 등) 노후화로 인한 전력 품질 저하 및 고조파 발생을 의심해야 합니다.
3.   단종된 모델인데 수리가 가능한가요?
   •   네, (주)메트영남은 Vacon 구형 모델의 핵심 회로도와 대용량 IGBT, 콘덴서 등의 자재를 보유하고 있어 단종 모델도 완벽히 수리해 드립니다.
4.   야간이나 흐린 날에 알람이 뜨는 것은 정상인가요?
   •   입력 전압이 구동 전압 미만으로 떨어질 때 발생하는 부족전압 알람은 정상이지만, 낮 시간에도 발생한다면 내부 입력 감지 회로 수리가 필요합니다.
5.   수리 후 기대 수명은 어떻게 되나요?
   •   주요 소모성 부품(팬, 전해 콘덴서 등)을 일괄 교체하는 오버홀(Overhaul) 과정을 거치면 신품에 준하는 안정성을 확보할 수 있습니다.

---

🚨 주요 알람 코드 정리 (Vacon 기준)

Vacon 인버터 키패드에 표시되는 대표적인 폴트(Fault) 코드입니다.

알람 코드	의미 (Description)	주요 원인 및 조치 방법
F1	Overcurrent	출력 측 단락 또는 IGBT 모듈 파손. (정밀 수리 필요)
F2	Overvoltage	DC 링크 전압 과다. 계통 전압 이상 또는 제동 회로 불량.
F8	System Fault	내부 통신 또는 메모리 오류. 제어 보드 점검.
F9	Undervoltage	입력 DC 전압 부족 또는 충전 회로/릴레이 고장.
F14	Overtemperature	방열판 과열. 냉각 팬 동작 유무 및 환기 상태 점검.

---

📢 전문 수리 솔루션: (주)메트영남

태양광 인버터는 가동 중단이 곧 수익 손실로 이어지기 때문에 신속하고 정확한 수리가 생명입니다.

• (주)메트영남은 Vacon 8000 SOLAR의 대용량 파워 블록 수리 경험이 풍부하며, 현장 상황에 맞는 최적의 수리 솔루션을 제공합니다.
• 열화상 정밀 진단: 수리 전후 열화상 카메라를 통해 발열 부위를 조기 발견하여 잠재적인 고장 요소까지 제거합니다.
• 특수 소자 확보: 일반 인버터와 다른 태양광 전용 고압 콘덴서 및 고속 퓨즈 등을 상시 보유하고 있습니다.
• 부하 테스트: 수리 완료 후 실제 전력 계통과 유사한 환경에서 가동 테스트를 거쳐 안정성을 완벽히 검증합니다.

Vacon 태양광 인버터의 발전 중단이나 알람 발생으로 해결책을 찾고 계신다면,

언제든 (주)메트영남으로 문의해 주시기 바랍니다!
