도시바(TOSHIBA) 인버터 VF-MB1 메뉴얼 다운로드.

안녕하세요, 30년 전통의 산업장비 수리 전문기업 메트영남입니다.
도시바(TOSHIBA)의 인버터 VF-MB1 메뉴얼 다운로드.



도시바(TOSHIBA) 인버터 VF-MB1 메뉴얼 다운로드.
도시바(TOSHIBA) 인버터 VF-MB1 메뉴얼 다운로드.



• 모델명: VF-MB1



• 제조사: 도시바(TOSHIBA)



• 품목: 인버터



• 증상:



• 수리 과정:

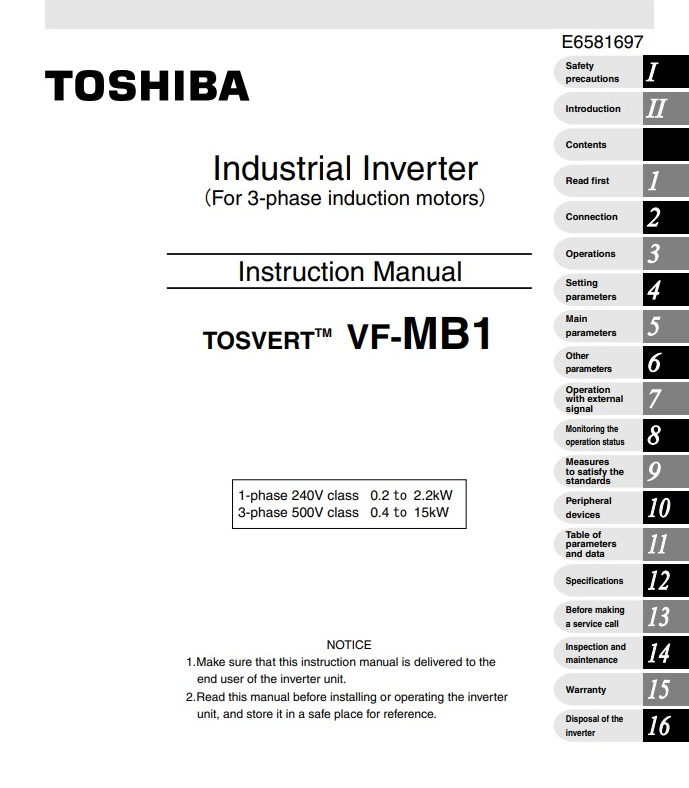

VF-MB1_manual_E6581697r0.pdf
6.81MB





도시바(TOSHIBA)의 VF-MB1 시리즈는 슬림한 디자인과 고성능 모터 제어 기능을 갖춘 인버터로, 주로 공간 제약이 있는 제어반이나 정밀한 속도 제어가 필요한 컨베이어, 포장기 등에 널리 사용됩니다.

VF-MB1의 핵심 정보를 정리해 보았습니다.

⚠️ 주요 고장 증상 5가지

  1.   OC (Overcurrent) - 과전류 알람: 모터 가속 또는 감속 시 전류가 정격치를 초과하여 발생합니다. (출력 배선 단락, 모터 과부하 또는 내부 IGBT 소자 손상)
  2.   OH (Overheat) - 인버터 과열: 내부 냉각 팬이 멈추거나 방열판에 먼지가 쌓여 온도가 상승할 때 발생합니다. (냉각 팬 수명 종료 또는 주변 온도 과다)
  3.   OL1 / OL2 (Overload) - 과부하 알람: 모터나 인버터에 설정된 과부하 내량을 초과하는 부하가 지속될 때 발생합니다. (기계적 구속 또는 파라미터 설정 오류)
  4.   OP (Overvoltage) - 과전압 알람: 감속 시 발생하는 회생 에너지가 인버터를 역류하여 DC 전압이 급상승할 때 발생합니다. (감속 시간이 너무 짧거나 제동 저항기 미설치)
  5.   E-18 / E-19 (CPU/EEPROM 에러): 제어 보드의 메모리 오류나 연산 장치 이상으로 발생하며, 부팅이 되지 않거나 설정값이 저장되지 않습니다. (내부 회로 노후화)

💡 사용자가 가장 궁금해하는 사항 5가지

  1.   파라미터 초기화(TYP)는 어떻게 하나요?
    •   설정 모드에서 TYP 파라미터를 3으로 설정하면 모든 설정값이 60Hz 공장 출하 상태로 초기화됩니다. (주의: 기존 설정 데이터가 모두 삭제됩니다.)
  2.   운전 지령(명령) 소스를 어떻게 변경하나요?
    •   CMOD 파라미터를 통해 설정합니다. (0: 터미널 보드, 1: 조작 패널, 2: 통신) 외부 스위치로 운전하려면 0으로 설정되어 있어야 합니다.
  3.   속도 지령(주파수 설정) 소스 변경 방법은?
    •   FMOD 파라미터를 통해 설정합니다. (1: 가변저항/아날로그 입력, 2: 조작 패널 다이얼, 3: 통신) 외부 볼륨을 쓰려면 1로 설정합니다.
  4.   냉각 팬을 직접 교체할 수 있나요?
    •   VF-MB1은 유지보수가 용이하도록 설계되어 상단 또는 하단의 팬 커버를 열어 교체 가능합니다. 하지만 내부 배선을 건드릴 수 있으므로 전문가의 도움을 받는 것이 안전합니다.
  5.   VF-S15 등 다른 모델과 호환되나요?
    •   기능적으로는 유사하지만 슬림형인 MB1과 표준형인 S15는 외형 치수와 단자대 위치가 다릅니다. 교체 시 취부 구멍 위치와 파라미터 맵을 반드시 대조해야 합니다.

🚨 주요 알람 코드 정리

VF-MB1 디스플레이에 표시되는 대표적인 에러 코드입니다.

알람 코드 의미 (Description) 주요 원인 및 조치 방법
OC1 / OC2 / OC3 Overcurrent 가속/감속/정속 중 과전류. 모터 절연 상태 및 파워 모듈 점검.
OP1 / OP2 / OP3 Overvoltage 과도한 회생 에너지 유입. 감속 시간 연장 및 제동 저항 확인.
UP1 Undervoltage 입력 전원 전압 저하 또는 내부 충전 회로/콘덴서 노후. (수리 필요)
OH Overheat 방열판 과열. 냉각 팬 동작 확인 및 방열판 청소.
EtYP Inverter Type Error 제어 보드와 파워 보드 간의 형식 불일치. (정밀 점검 필요)

📢 전문 수리 솔루션: (주)메트영남

도시바 VF-MB1은 고밀도 설계로 제작되어 수리 시 정밀한 장비와 기술력이 요구됩니다.

  • (주)메트영남은 특유의 슬림한 구조를 유지하면서 불량 소자만을 찾아 교체하는 Component Level 수리에 특화되어 있습니다.
  • 데이터 보존 수리: 수리 과정에서 고객의 소중한 파라미터 데이터가 유실되지 않도록 EEPROM 백업 및 복구를 지원합니다.
  • 고품질 부품 사용: 도시바 순정 부품 또는 그 이상의 성능을 가진 산업용 소자를 사용하여 수리 후 내구성을 극대화합니다.
  • 부하 시뮬레이션: 수리 완료 후 실제 모터를 구동하여 가동 시 발열 및 전압 안정성을 완벽히 검증합니다.

도시바 인버터의 전원 불량이나 잦은 알람 발생으로 공정 중단이 우려되신다면, 언제든 (주)메트영남으로 문의해 주시기 바랍니다!
