동방전자 소방수신기 파워 DPU15-15S LDPS2715B BPS400 PSU450 PSU300 배터리 감시 불능 수리 완료
안녕하세요, 산업용 전자장비 수리 전문, (주)메트영남입니다.
경기도 고양시에 위치한 아파트 관리사무소에서 입고된 동방전자의 소방수신기 파워 DPU15-15S 긴급 수리 사례입니다.

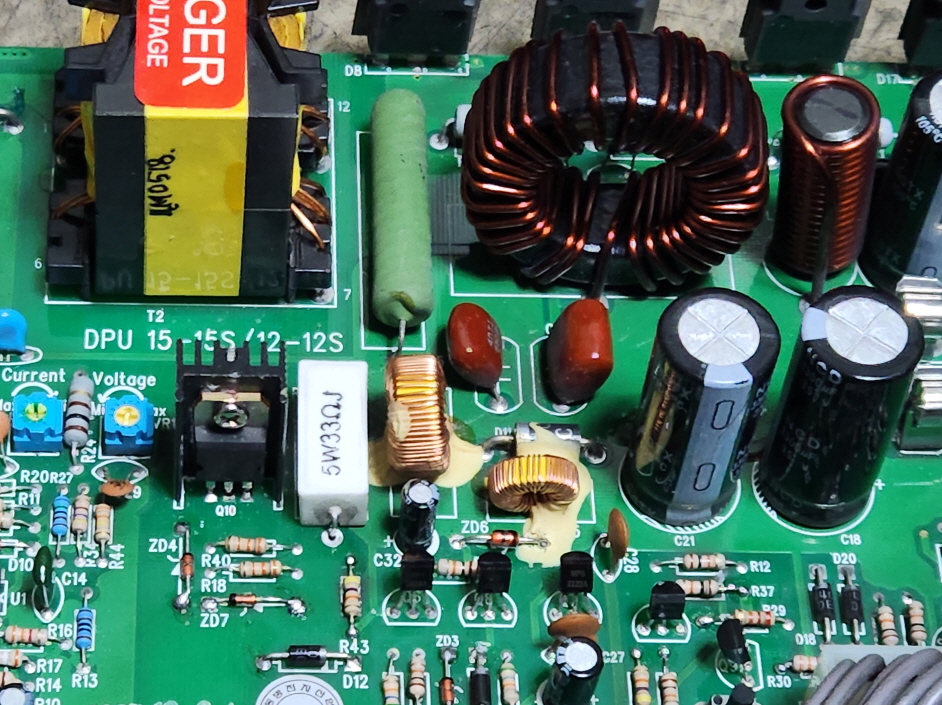

• 모델명: DPU15-15S
• 제조사: 동방전자
• 품목: 소방수신기 파워

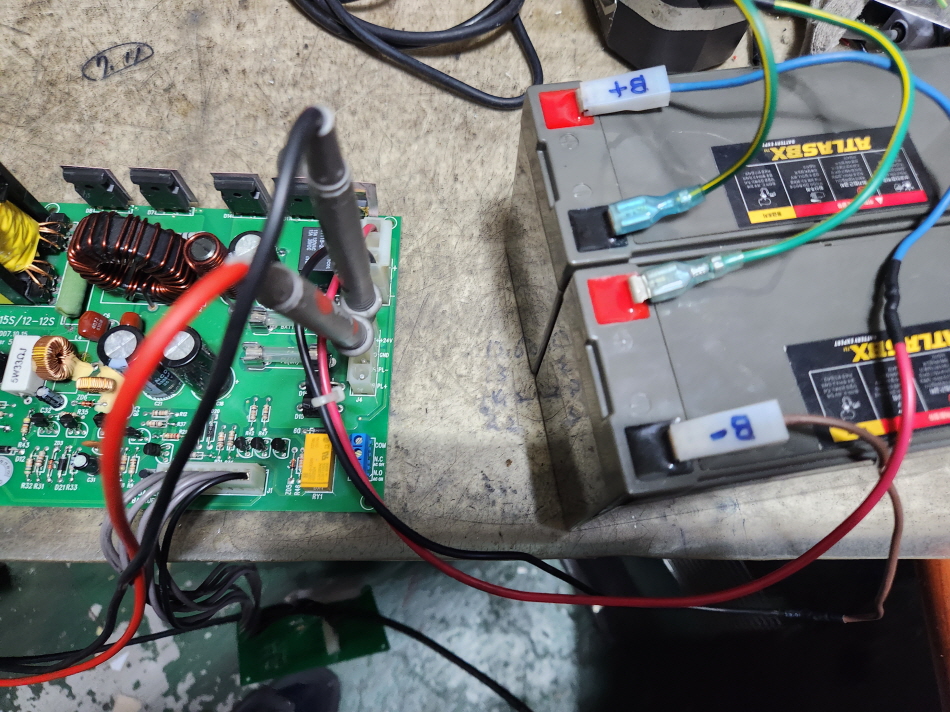

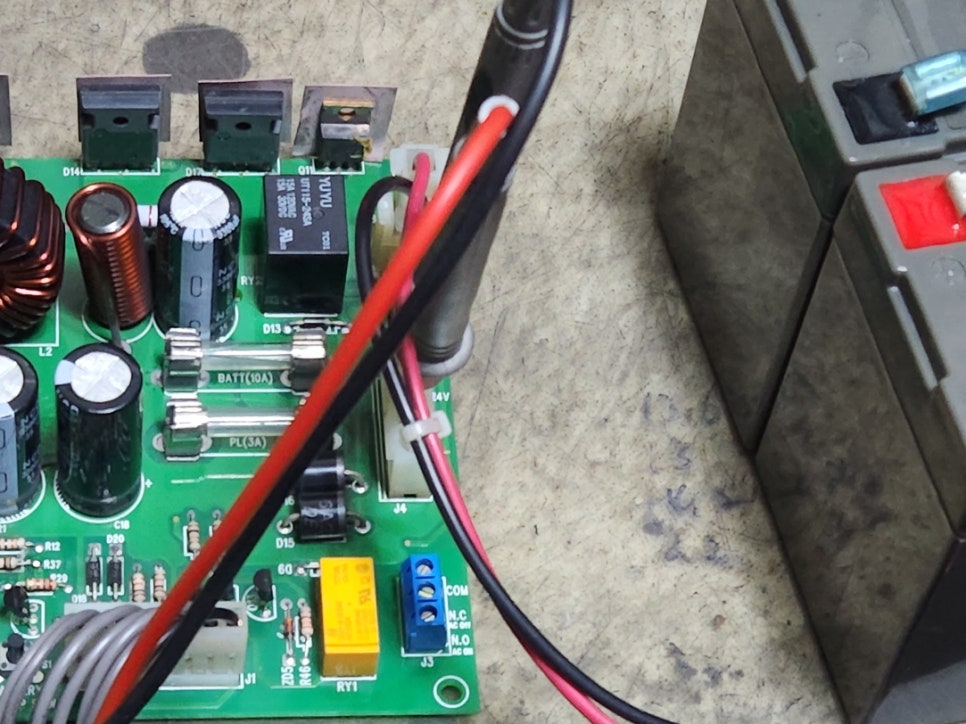

• 증상: 배터리 감시 불능
• 수리 과정: PCB 불량소자 교체
동방전자(현 존슨콘트롤즈) 소방수신기 전원반의 핵심 모듈 중 하나인 DPU15-15S에 대해 안내해 드립니다.
이 모듈은 주로 수신기 내부의 로직 회로 및 통신 라인에 안정적인 전원을 공급하는 역할을 하며, 고장 시 수신기 전체의 시스템 에러나 통신 마비를 야기합니다.
🛠️ DPU15-15S 모델 개요 및 주요 사양
DPU15-15S는 소형이면서 고효율을 지향하는 SMPS(Switching Mode Power Supply) 타입의 전원 모듈입니다.
- 주요 역할: 소방수신기 메인 CPU 보드 및 루프(Loop) 통신 카드 전원 공급
- 입력 전압: AC 110V/220V (수신기 내부 메인 파워로부터 공급받음)
- 출력 전압: DC 15V (안정적인 로직 구동용)
- 주요 적용 모델: 동방전자 Pro N-MUX, Pro A-MUX 등 R형 수신기 시리즈
⚠️ DPU15-15S 주요 고장 증상 5가지
- 출력 전압 강하 (Voltage Drop):
- 현상: 정격 15V가 출력되어야 하나 12V~13V 수준으로 낮게 출력됨.
- 결과: 수신기 메인보드가 저전압으로 인식하여 시스템 리셋이나 통신 불안정 발생.
- 출력 전압 무반응 (No Output):
- 현상: 입력은 정상이나 출력이 전혀 나오지 않음.
- 원인: 내부 스위칭 FET 소손 또는 PWM 제어 IC 파손.
- 과도한 리플(Noise) 발생:
- 현상: 전압 수치는 정상처럼 보이나 미세한 떨림(Noise)이 심함.
- 원인: 2차측 평활 전해 콘덴서의 전해액 건조로 인한 필터링 기능 상실.
- 간헐적 오작동:
- 현상: 평소에는 정상이다가 특정 시간대나 온도 조건에서 전압이 흔들림.
- 원인: 납땜 부위의 냉납(Cold Solder) 또는 열화된 저항 소자의 특성 변화.
- 통신 에러 유발:
- 현상: 수신기 화면에 '통신 이상' 알람이 빈번하게 뜸.
- 원인: DPU15-15S에서 공급되는 전원이 불안정하여 통신 칩셋이 오작동함.
✅ (주)메트영남의 DPU15-15S 정밀 수리 솔루션
소방 설비는 24시간 감시 체계를 유지해야 하므로,
(주)메트영남은 단순 수리가 아닌 '리빌드(Rebuild)' 수준의 작업을 진행합니다.
- 핵심 소자 전량 교체: 수명이 다한 전해 콘덴서를 고사양(105℃, Low-ESR) 부품으로 교체하여 신품 이상의 내구성을 확보합니다.
- 회로 보강 작업: 열 발생이 심한 부위의 납땜을 보강하고, 열화된 패턴을 복구합니다.
- 정밀 전압 캘리브레이션: 수리기 통과 후 부하를 건 상태에서 정확히 DC 15V(또는 설계 사양값)가 유지되도록 정밀 조정합니다.
- 에이징 테스트: 수리 완료 후 최소 3시간 이상의 부하 테스트를 거쳐 현장 설치 시 발생할 수 있는 초기 불량을 완벽히 차단합니다.
📢 소방 전원반 수리 전문: (주)메트영남
DPU15-15S는 단종되거나 개별 구매가 어려운 경우가 많습니다.
(주)메트영남은 동방전자 전 시리즈(LDPS2715B, BPS400 등) 파워 수리 노하우를 바탕으로 가장 빠르고 경제적인 해결책을
제시합니다.
"수신기에 원인 모를 시스템 에러나 통신 불량이 계속된다면 DPU15-15S 전압 불안정을 의심해야 합니다.
(주)메트영남이 정확한 진단으로 안전을 복구해 드리겠습니다."
전문 엔지니어의 꼼꼼한 수리와 테스트 후 출고 완료하였습니다.
