안녕하세요, 산업용 전자장비 수리 전문, (주)메트영남입니다.
댄포스(Danfoss)의 인버터 VLT5000 메뉴얼 다운로드



• 모델명: VLT5000



• 제조사: 댄포스(Danfoss)



• 품목: 인버터



• 증상:



• 수리 과정:

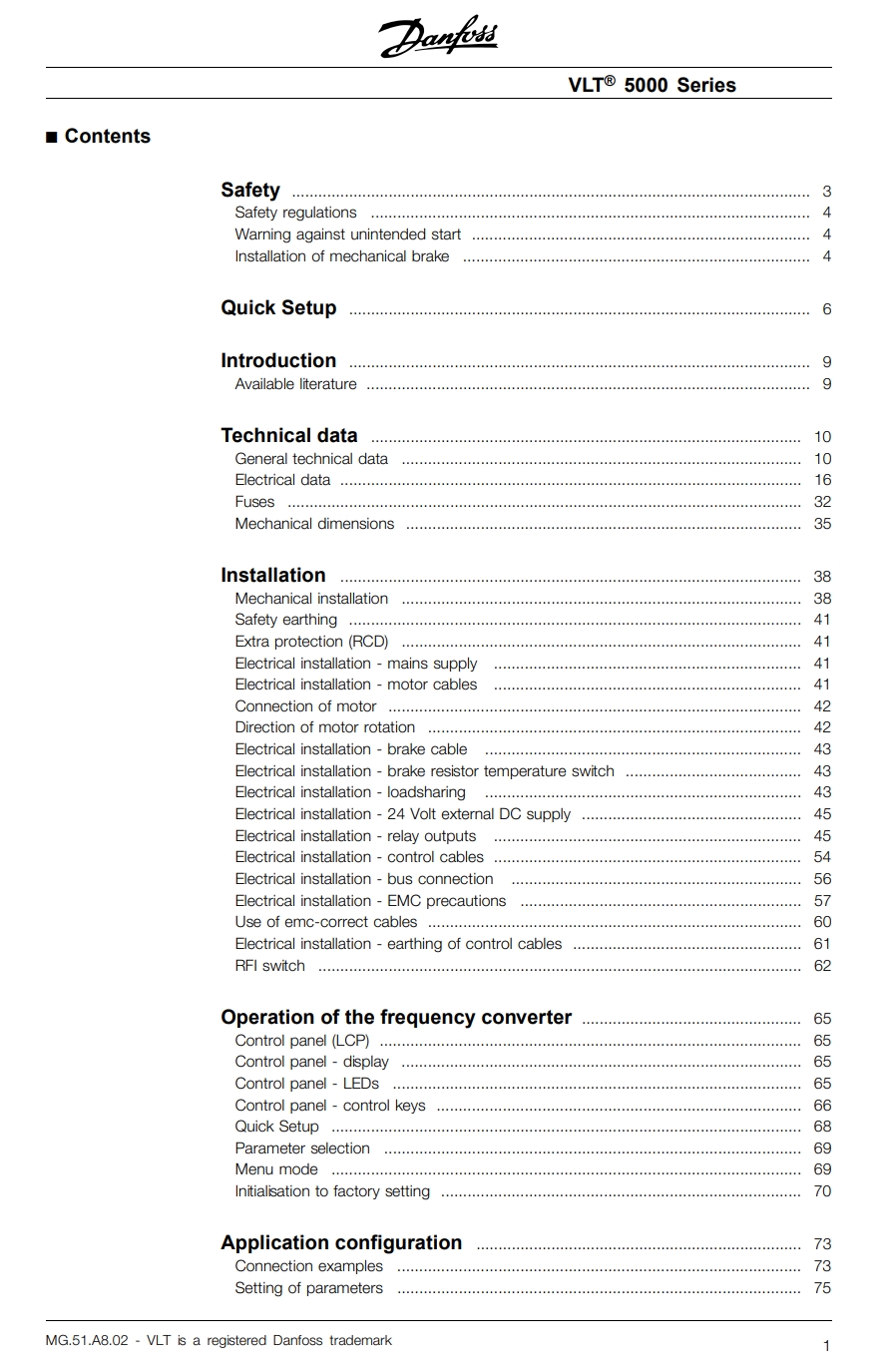

댄포스(Danfoss) 인버터 VLT5000 메뉴얼 다운로드

doc_D_1_MG51A802.pdf

6.77MB





댄포스(Danfoss)의 VLT5000 시리즈는 강력한 토크 제어와 신뢰성으로 전 세계 산업 현장에서 오랜 기간 사랑받아온 고성능 인버터입니다. 현재는 단종되어 FC-302 시리즈 등으로 대체되고 있지만, 특유의 내구성 덕분에 여전히 많은 공장에서 가동 중입니다.

VLT5000의 핵심 정보를 정리해 보았습니다.



⚠️ 주요 고장 증상 5가지

1. DC 전압 부족 (Undervoltage / Alarm 8): 내부 평활 콘덴서의 용량 감소나 충전 릴레이 불량으로 인해 발생하며, 전원을 켜도 출력이 나가지 않습니다.
2. 과전류 (Overcurrent / Alarm 13): 출력 측 단락(Short)이나 인버터 내부 파워 모듈(IGBT)의 손상으로 인해 발생합니다.
3. 제어 카드 통신 오류 (Control Card Error): 디스플레이(LCP)에 아무것도 표시되지 않거나 제어 신호에 반응하지 않는 현상입니다. (내부 SMPS 전원부 고장)
4. 접지 결함 (Ground Fault / Alarm 14): 출력 배선이나 모터 권선의 절연 파괴, 또는 인버터 내부 누설 전류 감지 센서의 오류로 발생합니다.
5. 냉각 팬 고장 및 과열 (Over-temperature / Alarm 11): 냉각 팬이 고착되어 내부 온도가 상승하면 소자 보호를 위해 강제로 운전을 정지시킵니다.



💡 사용자가 가장 궁금해하는 사항 5가지

1. 단종되었는데 부품 수급이나 수리가 가능한가요?
   •   네, (주)메트영남과 같은 전문 수리업체에서는 핵심 소자(IGBT, 콘덴서, 제어 보드)를 보유하고 있어 수리가 가능하며, 신품 교체보다 훨씬 경제적입니다.
2. 파라미터 백업은 어떻게 하나요?
   •   전면 LCP 키패드를 통해 인버터 내부 설정을 키패드로 복사(Upload)한 뒤, 다른 인버터에 다시 내려받기(Download) 할 수 있어 교체 작업이 용이합니다.
3. FC-302(최신형) 모델로 교체할 때 주의점은?
   •   외형 크기와 단자대 위치가 다르므로 기계적 수정이 필요하며, 파라미터 구조가 다르므로 매뉴얼을 참고하여 설정을 다시 구성해야 합니다.
4. 'Mains Phase Loss(알람 4)'가 뜨는데 전압은 정상입니다.
   •   입력 전압은 정상이라도 인버터 내부의 입력 전압 감지 회로가 노후화되어 발생하는 하드웨어 고장일 가능성이 매우 높습니다.
5. 초기화(Initialization) 방법은 무엇인가요?
   •   [Quick Menu] + [+ ] + [Change Data] 버튼을 동시에 누른 상태에서 전원을 켜면 공장 출하 상태로 초기화됩니다. (주의: 모든 설정 데이터 삭제됨)



🚨 주요 알람 코드 정리

VLT5000 디스플레이에 표시되는 대표적인 알람입니다.

알람 코드	의미 (Description)	주요 원인 및 조치 방법
Alarm 4	Mains Phase Loss	입력 전원 한 상 결상 또는 내부 감지 회로 불량.
Alarm 7	Overvoltage	감속 시 과도한 에너지 유입. 감속 시간을 늘리거나 제동 저항 점검.
Alarm 8	Undervoltage	입력 전압 저하 또는 내부 충전 회로/콘덴서 노후. (수리 필요)
Alarm 13	Overcurrent	모터 과부하, 출력 단락 또는 내부 IGBT 파손. (정밀 진단 필요)
Alarm 14	Ground Fault	출력 측 지락 발생. 모터 절연 상태 및 케이블 점검.





📢 전문 수리 솔루션: (주)메트영남

댄포스 VLT5000은 대형 SMPS와 정밀 제어 회로가 복합적으로 구성되어 있어 숙련된 수리 노하우가 필수적입니다.

• (주)메트영남은 VLT5000 전용 테스트 지그를 보유하여 수리 후 완벽한 부하 테스트를 거칩니다.
• 노후된 대용량 콘덴서 및 냉각 팬을 일괄 교체하여 수리 후 재고장 없이 장기간 사용할 수 있도록 리뉴얼해 드립니다.
• 특히 화면이 나오지 않거나 제어 불능 상태의 보드 수리에 특화되어 있어 외산 장비의 높은 교체 비용 부담을 덜어드립니다.

댄포스 인버터의 알람 해결이나 긴급 점검이 필요하시다면, 언제든 (주)메트영남으로 문의해 주시기 바랍니다!
