안녕하세요, 대구·경북 산업용 장비 수리 1위 메트영남입니다.
에드링크(ADLINK)의 PCB기판 ACL-6126



• 모델명: ACL-6126



• 제조사: 에드링크(ADLINK)



• 품목: PCB기판



• 증상:



• 수리 과정:

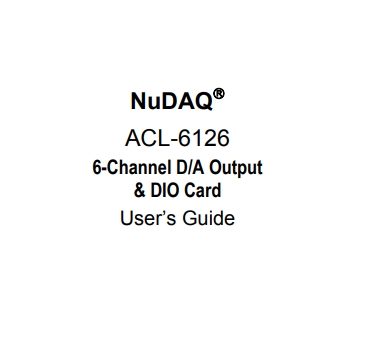

ACL-6126-ISA Manual.pdf

0.27MB





ADLINK의 ACL-6126은 산업용 데이터 수집 및 제어에 사용되는 6채널 아날로그 출력 및 디지털 I/O 보드입니다.

주로 연구소나 공장 자동화 시스템에서 전압/전류 제어를 위해 슬롯형(ISA/PCI 등)으로 장착되는 장치입니다.

ACL-6126의 핵심 정보를 정리해 보았습니다.



⚠️ 주요 고장 증상 5가지

1. 아날로그 출력 불일치 (Voltage/Current Drift): 설정한 값과 실제 출력되는 전압/전류 값이 다르거나 시간에 따라 값이 변하는 현상입니다. (내부 레퍼런스 전압 소자 노후)
2. 특정 채널 출력 불능: 6개 채널 중 일부 채널에서 신호가 전혀 나오지 않는 증상입니다. (출력 OP-AMP 또는 절연 소자 파손)
3. PC 인식 불량 (Bus Error): 산업용 PC의 슬롯에 장착했으나 장치 관리자에서 인식되지 않거나 부팅 시 오류가 발생합니다. (골드 핑거 부식 또는 버스 인터페이스 IC 불량)
4. 디지털 I/O 작동 오류: 접점 신호가 들어오지 않거나 나가지 않는 현상입니다. (포토커플러 또는 버퍼 IC 손상)
5. 과열 및 비정상 노이즈: 보드 내부에서 과도한 열이 발생하거나 출력 신호에 심한 노이즈가 섞여 나옵니다. (전원부 콘덴서 전해액 건조)



💡 사용자가 가장 궁금해하는 사항 5가지

1. 드라이버와 SDK는 어디서 구하나요?
   •   ADLINK 공식 홈페이지의 'Download' 섹션에서 PCIS-DASK 또는 구형 모델의 경우 전용 라이브러리를 지원받아야 합니다. 최신 윈도우 버전과의 호환성 확인이 필수입니다.
2. 전압 출력(0~10V)과 전류 출력(4~20mA)을 어떻게 변경하나요?
   •   보드 상의 점퍼(Jumper) 설정을 통해 변경합니다. 매뉴얼의 점퍼 세팅도를 확인하여 각 채널별로 하드웨어 설정을 먼저 맞춰야 합니다.
3. Calibration(교정)은 사용자가 직접 할 수 있나요?
   •   보드에 장착된 가변 저항(Trimmer Potentiometer)을 통해 미세 조정이 가능하지만, 정밀 계측기가 필요하므로 전문 수리 센터에 의뢰하는 것이 정확합니다.
4. 구형 ISA/PCI 슬롯 보드인데 최신 PC에서도 쓸 수 있나요?
   •   ACL-6126은 주로 PCI 슬롯용입니다. 최신 메인보드에는 PCI 슬롯이 없는 경우가 많아, 변환 어댑터를 쓰기보다는 산업용 메인보드를 유지하거나 USB형 신형 모델로 교체하는 것이 안정적입니다.
5. 배선(Wiring) 시 주의사항은 무엇인가요?
   •   아날로그 출력은 외부 노이즈에 취약하므로 반드시 실드(Shield) 케이블을 사용해야 하며, 접지(GND) 루프가 발생하지 않도록 단일 접점 관리가 중요합니다.



🚨 주요 알람 코드 및 상태 메시지 정리

이 보드는 자체 디스플레이가 없으므로 소프트웨어(SDK)를 통해 에러 코드가 반환됩니다.

에러 코드 (상태)	의미 (Description)	주요 원인 및 조치 방법
Error -1	Invalid Board Number	소프트웨어 설정에서 보드 번호(Index)가 잘못 지정됨.
Error -2	Board Not Found	슬롯 접촉 불량 또는 기판 하드웨어 인식 불량. (수리 필요)
Error -5	Channel Out of Range	프로그램에서 지원하지 않는 채널 번호(0~5 이외) 호출.
Output Saturation	출력 포화 상태	하드웨어 제한 범위를 넘어서는 값 입력 또는 출력 소자 단락.
I/O Timeout	데이터 전송 시간 초과	PC 버스와 보드 간의 통신 지연. 슬롯 청소 및 드라이버 재설치.



📢 전문 수리 솔루션: (주)메트영남

ADLINK ACL-6126 기판은 정밀한 아날로그 신호를 다루기 때문에 숙련된 기술이 필요합니다.

•   (주)메트영남은 노후된 정밀 소자와 출력 OP-AMP를 정품으로 교체하여 신규 보드 수준의 출력 정밀도를 복원합니다.
•   부식된 골드 핑거 세척 및 보강 작업을 통해 인식 불량 문제를 근본적으로 해결합니다.
•   수리 완료 후 모든 채널의 전압/전류 출력 파형을 계측기로 검증하여 완벽한 상태로 납품합니다.

해당 보드의 인식 문제나 출력 정밀도 저하로 어려움을 겪고 계신다면, 언제든 (주)메트영남으로 문의해 주시기 바랍니다!
