도시바(TOSHIBA)의 인버터 VF-S15 메뉴얼.



• 모델명: VF-S15



• 제조사: 도시바(TOSHIBA)



• 품목: 인버터



• 증상:



• 수리 과정:

도시바(TOSHIBA) 인버터 VF-S15 메뉴얼

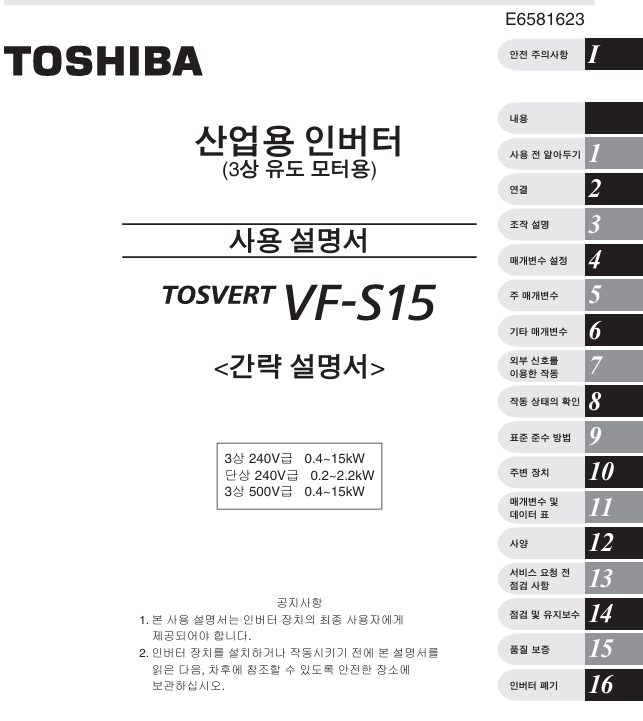

도시바 인버터 매뉴얼 MANUAL VF-S15.pdf

11.99MB



도시바(TOSHIBA)의 VF-S15 시리즈는 컴팩트하면서도 강력한 성능을 자랑하는 고기능성 인버터입니다.

조작이 간편하고 안정성이 높아 다양한 산업 현장에서 널리 사용됩니다.

사용자가 가장 궁금해하는 핵심 파라미터와 주요 고장 증상을 정리해 보았습니다.



💡 VF-S15 시리즈 가장 궁금해하는 내용 TOP 5

초기 세팅과 운전 시 가장 빈번하게 발생하는 기술 문의 내용입니다.

1. 운전 지령 및 주파수 제어 (CMOD, FMOD):
   •   인버터 본체 패널로 돌릴지, 외부 스위치와 가변저항으로 속도를 조절할지 결정하는 가장 기초적인 설정입니다.
2. 모터 정격 전류 설정 (tHr):
   •   모터의 과부하 보호를 위해 명판에 적힌 정격 전류값을 입력하는 파라미터입니다.
3. 가속/감속 시간 설정 (ACC, dEC):
   •   모터가 기동하여 최고 속도에 도달하는 시간과 정지할 때까지의 시간을 설정합니다.
4. 최대 주파수 제한 (FH, UL):
   •   모터가 과속되지 않도록 최대 주파수(보통 60Hz)를 고정하는 설정입니다.
5. 파라미터 초기화 (tYP):
   •   설정이 꼬였을 때 공장 출하 상태로 되돌리는 기능입니다. (값 '3' 입력 시 초기화)



⚠️ 주요 고장 증상 및 에러 코드 5가지

도시바 인버터 디스플레이에 알람이 뜬다면 다음 내용을 점검하세요.

에러 코드	증상명	원인 및 체크포인트
OC1, 2, 3	과전류	급가속/급감속, 모터 출력 단락, 혹은 인버터 내부 파워 소자 이상.
OH	과열	냉각 팬이 멈췄거나 방열판에 먼지가 쌓여 내부 온도가 상승함.
OL1, 2	과부하	모터 용량 대비 부하가 무겁거나 기구부 결함으로 과도한 전류 소모.
OP1, 2, 3	과전압	감속 시 에너지가 역유입됨. 제동 저항 미설치 또는 감속 시간 짧음.
EtYP	시스템 오류	내부 회로 보드나 메모리 소자의 결함으로 인한 작동 불능.





🛠️ 도시바 인버터 수리 전문: (주)메트영남 (MET YOUNGNAM)

VF-S15 모델은 신뢰성이 높지만, 장기 사용 시 내부 전력 소자나 콘덴서의 노후화로 인해 '작동 불능' 상태가 될 수 있습니다.

(주)메트영남은 도시바 인버터의 특성을 정확히 파악하여 수리합니다.

• 정밀 진단 및 불량 소자 교체: OC, OP 알람의 원인이 되는 IGBT 모듈, 구동 회로 소자 등을 정밀 진단 후 신품으로 교체합니다.
• 전원부 리뉴얼: 인버터 수명의 핵심인 전해 콘덴서를 고품질 부품으로 교체하여 전원 안정성을 확보합니다.
• 냉각 시스템 복구: OH 알람 해결을 위해 냉각 팬 교체 및 방열판 정밀 세척을 진행합니다.
• 사실 기반의 완벽 테스트: 수리 완료 후 실제 모터와 연결하여 부하 테스트를 거친 뒤, 정상 출력 전압을 확인하고 출고합니다.



"도시바 인버터가 멈춰 생산 라인에 차질이 생기셨나요?
대구의 (주)메트영남이 신속한 소자 교체와 철저한 테스트로 완벽히 복구해 드립니다."
