야스카와(YASKAWA)의 인버터 CIRM V7 메뉴얼.



• 모델명: CIRM V7



• 제조사: 야스카와(YASKAWA)



• 품목: 인버터



• 증상:



• 수리 과정:

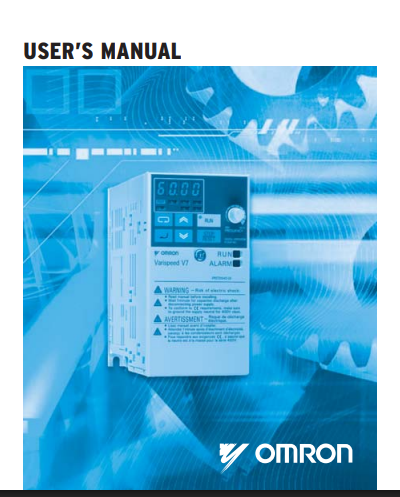

야스카와(YASKAWA) 인버터 CIRM V7 메뉴얼



YASKAWA CIRM-v7 MANUAL.pdf

3.52MB





야스카와(YASKAWA)의 CIRM-V7(또는 Varispeed V7 시리즈)은 컴팩트한 사이즈에 벡터 제어 기능을 탑재하여 과거 자동화 라인에서 엄청난 인기를 누렸던 인버터입니다. 현재는 단종된 모델이 많아 유지보수와 정확한 파라미터 백업이 매우 중요한 기종입니다.

(주)메트영남에서 정리한 V7 시리즈의 핵심 설정과 주요 고장 증상, 그리고 수리 솔루션을 확인해 보세요.



💡 YASKAWA V7 시리즈 가장 궁금해하는 내용 TOP 5

초기 세팅이나 장비 이설 시 가장 빈번하게 문의되는 파라미터입니다.

1. 운전 지령 선택 (n003):
   •   인버터 본체의 RUN/STOP 버튼으로 돌릴지, 외부 단자대(스위치) 신호로 구동할지 결정합니다. (0: 키패드, 1: 제어 단자)
2. 주파수 지령 선택 (n004):
   •   속도 조절을 본체 볼륨(가변저항)으로 할지, 외부 아날로그 전압(0~10V)으로 할지 설정합니다.
3. 가속/감속 시간 (n019, n020):
   •   모터가 정지 상태에서 최고 속도까지 가는 시간과 멈출 때까지의 시간을 초 단위로 설정합니다.
4. 모터 정격 전류 (n032):
   •   모터 보호를 위해 전자 서멀(Thermal) 값을 모터 명판에 적힌 전류값으로 입력해야 합니다.
5. 파라미터 초기화 (n001):
   •   설정을 공장 출하 상태로 되돌리고 싶을 때 사용합니다. (값 '8' 또는 '9' 입력 시 초기화)



⚠️ V7 주요 고장 증상 및 에러 코드 5가지

디스플레이에 영문/숫자 조합의 알람이 뜬다면 다음 원인을 점검해야 합니다.

에러 코드	증상명	원인 및 체크포인트
OC	과전류	출력 단자 단락, 급가속/급감속, 또는 내부 IPM(파워 모듈) 파손.
OV	과전압	감속 중 회생 에너지가 너무 큼. 감속 시간을 늘리거나 제동 저항 점검.
UV1	저전압	입력 전원 전압이 낮거나 내부 충전 릴레이/콘덴서 회로의 이상.
OL1, OL2	과부하	기계적 부하가 무겁거나 모터 용량 부족. 모터 절연 상태 확인.
GF	지락	출력 배선이나 모터 내부에서 지면으로 전류가 새어나감(누전).





🛠️ (주)메트영남의 YASKAWA V7 전문 수리 서비스

CIRM-V7 시리즈는 노후화로 인해 내부 전해 콘덴서의 용량 감소나 냉각 팬 고장으로 인한 작동 불능 상태가 많습니다.

(주)메트영남은 대구 지역 최고의 기술력으로 이를 완벽히 복구합니다.

• 정밀 소자 진단 및 교체: OC, UV 알람의 원인이 되는 파워 모듈(IPM), 전원 보드 내 스위칭 소자를 정밀 진단 후 신품으로 교체합니다.
• 노후 소모품 리뉴얼: 인버터 수명을 결정짓는 콘덴서와 냉각 팬을 일괄 교체하여 수리 후 신품에 가까운 내구성을 확보합니다.
• 데이터 보존 및 백업: 수리 과정에서 고객의 소중한 파라미터가 유실되지 않도록 데이터 백업 후 수리를 진행합니다.
• 철저한 실부하 테스트: 수리 완료 후 실제 모터에 부하를 걸어 정격 전류 내에서 안정적으로 동작하는지 확인한 뒤 출고합니다.

"야스카와 V7 인버터의 알람이 해결되지 않아 장비가 멈췄나요?
대구의 (주)메트영남이 신속한 정밀 수리로 귀사의 생산 라인을 다시 돌려드리겠습니다."
