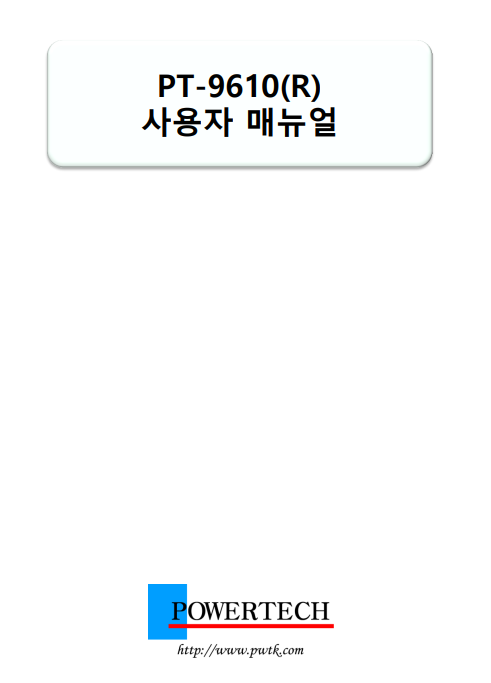

PT9610 메뉴얼.pdf

1.17MB





PT-9610은 산업 현장에서 온도, 습도, 압력 등을 정밀하게 제어하기 위해 사용하는 디지털 프로세스 제어기(PID Controller)입니다. 주로 델타(Delta)나 국내외 자동화 기기 브랜드에서 OEM 또는 개별 모델로 유통되는 고성능 컨트롤러입니다.

사용자들이 가장 많이 묻는 설정값과 고장 대처법을 정리해 드립니다.



💡 PT-9610 시리즈 가장 궁금해하는 내용 TOP 5

정밀 제어를 위해 반드시 거쳐야 하는 필수 설정 과정입니다.

1. 입력 센서 타입 설정 (Input Selection):
   •   연결된 센서가 K-Type 열전대인지, PT100(측온저항체)인지, 아니면 4-20mA 아날로그 신호인지 일치시켜야 정확한 값이 표시됩니다.
2. 오토 튜닝 (Auto-Tuning) 실행:
   •   시스템의 특성을 스스로 파악하여 최적의 PID 값을 자동으로 계산하는 기능입니다. 제어 오차가 클 때 반드시 실행해야 합니다.
3. 알람(Alarm) 상하한 설정:
   •   특정 온도나 수치에 도달했을 때 경보 부저나 외부 접점을 출력하기 위한 설정값(AL1, AL2) 지정 방법입니다.
4. 제어 방식 선택 (Heating vs Cooling):
   •   가열 제어를 할 것인지, 아니면 냉각(팬, 쿨러) 제어를 할 것인지 출력 방향을 결정하는 설정입니다.
5. 보정(Offset) 설정:
   •   실제 측정값과 표시값 사이에 미세한 차이가 있을 때 이를 소프트웨어적으로 보정하여 일치시키는 기능입니다.



⚠️ 주요 고장 증상 및 문제 해결 5가지

디스플레이에 이상 신호가 뜨거나 제어가 되지 않을 때의 원인입니다.

증상	원인 및 현상	해결 방안
S.ERR (Sensor Error)	센서 단선 또는 접촉 불량	입력 센서 선이 끊어졌거나 단자에 제대로 고정되지 않음. 센서 교체 필요.
P.V 값 헌팅 (Oscillation)	PID 제어값 불안정	온도가 일정하게 유지되지 않고 널뛰는 현상. 오토 튜닝 재실행 필요.
Out 출력 불가	릴레이/SSR 출력 소자 파손	내부 릴레이 수명이 다했거나 SSR 제어용 DC 전압 출력이 나오지 않음.
설정값 저장 안 됨	내부 메모리(EEPROM) 오류	전원을 껐다 켰을 때 설정값이 초기화되는 증상. 메인보드 수리 필요.
디스플레이 흐림/불가	전원부 콘덴서 노후화	화면 숫자가 흐릿하거나 아예 켜지지 않는 현상. 내부 전원 회로 점검.



🛠️ PT-9610 정밀 수리 전문: 메트영남

PT-9610과 같은 정밀 컨트롤러는 미세한 전압 차이에도 제어 정밀도가 떨어질 수 있습니다.

메트영남은 이러한 계측기 및 제어기 수리에 특화된 기술력을 보유하고 있습니다.

• 정밀 캘리브레이션: 수리 후 실제 센서 값을 입력하여 표시값의 오차 범위를 정밀하게 교정합니다.
• 소모성 부품 일괄 교체: 고장의 원인이 되는 내부 릴레이 및 전해 콘덴서를 고품질 부품으로 교체하여 수명을 연장합니다.
• 다양한 모델 대응: PT-9610 외에도 PT 시리즈 전 모델에 대한 회로도와 부품을 확보하고 있습니다.
• 현장 맞춤형 솔루션: 수리뿐만 아니라, 기존 설정값이 지워진 경우 사용자의 설비에 맞는 파라미터 재설정 가이드까지 제공합니다.



PT-9610(또는 상위 호환 모델)의 상세 파라미터와 배선도를 정리해 드립니다.

이 컨트롤러는 단자 결선이 잘못되면 내부 회로가 소손될 수 있으므로,

전원을 투입하기 전 반드시 아래 내용을 확인하시기 바랍니다.



🛠️ PT-9610 단자 배선도 (Wiring Diagram)

일반적으로 PT-9610 시리즈는 다음과 같은 표준 핀 배열을 따릅니다. (제품 측면의 결선도를 최우선으로 확인하세요.)

단자 번호	기능 구분	상세 설명
1, 2	AC 전원 입력	100~240V AC (프리볼트 지원 모델 기준)
3, 4, 5	제어 출력 (OUT)	릴레이 출력 시 COM(4), NO(3), NC(5) / SSR용 DC 전압 출력 시 (+), (-)
6, 7	알람 출력 (AL1)	설정 온도 도달 시 작동하는 경보 접점
8, 9, 10	센서 입력 (Input)	RTD(PT100) 연결 시 A(8), B(9), b(10) / 열전대(TC) 연결 시 (+)(8), (-)(9)



📋 핵심 파라미터 리스트 (Parameter List)

설정 모드 진입 후 가장 빈번하게 수정되는 주요 파라미터 값입니다.

1. 입력 설정 관련 (Level 1)

• INPT (Input Type): 연결된 센서 종류를 선택합니다.
  • K: K-Type 열전대
  • PT: PT100 측온저항체
• UNIT: 온도 단위 설정 (°C 또는 °F).
• DP: 소수점 표시 여부 (0: 정수, 1: 0.1도 단위).

2. 제어 및 튜닝 관련 (Level 2)

• AT (Auto-Tuning): On으로 설정 시 시스템이 최적의 PID 값을 계산합니다. (완료 후 자동으로 Off 됨)
• P (Proportional): 비례 대역. 값이 작을수록 출력이 민감해집니다.
• I (Integral): 적분 시간. 잔류 편차를 제거하는 데 사용됩니다.
• D (Derivative): 미분 시간. 급격한 온도 변화에 대응합니다.

3. 알람 및 운전 설정 (Level 3)

• AL1 (Alarm 1): 첫 번째 경보 작동 온도값.
• HYST (Hysteresis): On/Off 제어 시 복귀 편차값 (채터링 방지).
• LOCK (Key Lock): 설정값 변경 방지 잠금 장치.

📢 메트영남의 수리 서비스 포인트

PT-9610의 단자대가 노후되어 센서 값이 튀거나, 출력 릴레이가 고착되어 히터가 멈추지 않는 증상은 현장에서 매우 위험합니다.

• 메트영남은 수리 시 내부 릴레이의 접점 저항을 정밀 측정하여, 수명이 다한 부품을 선제적으로 교체합니다.
• 설정값이 복잡하여 곤란하신 경우, 현장 기계 사양에 맞춘 파라미터 프리셋 서비스도 제공하고 있습니다.
• 수리 완료 후 항온조 테스트를 통해 실제 온도와 디스플레이 값이 일치하는지 최종 검수 후 출고합니다.



"PID 제어가 불안정하면 생산 품질이 무너집니다.
정밀 제어기 수리는 메트영남이 가장 확실합니다."

더 많은 수리사례는 다음 페이지에서 확인하실 수 있습니다.
