미쓰비시(MITSUBISHI) 서보드라이버 MR-J2S-200A 에러코드 E9 수리 완료
미쓰비시(MITSUBISHI) 서보드라이버 MR-J2S-200A 에러코드 E9 수리 완료
안녕하세요, 대구·경북 산업용 장비 수리 1위 메트영남입니다.

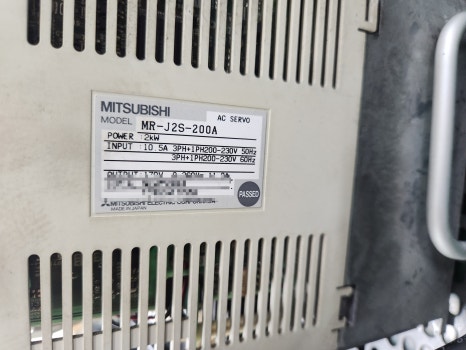

경남 김해시 소재 제조업체에서 입고된 미쓰비시(MITSUBISHI)의 서보드라이버 MR-J2S-200A 긴급 수리 사례입니다.
• 모델명: MR-J2S-200A
• 제조사: 미쓰비시(MITSUBISHI)
• 품목: 서보드라이버
• 증상: 에러코드 E9

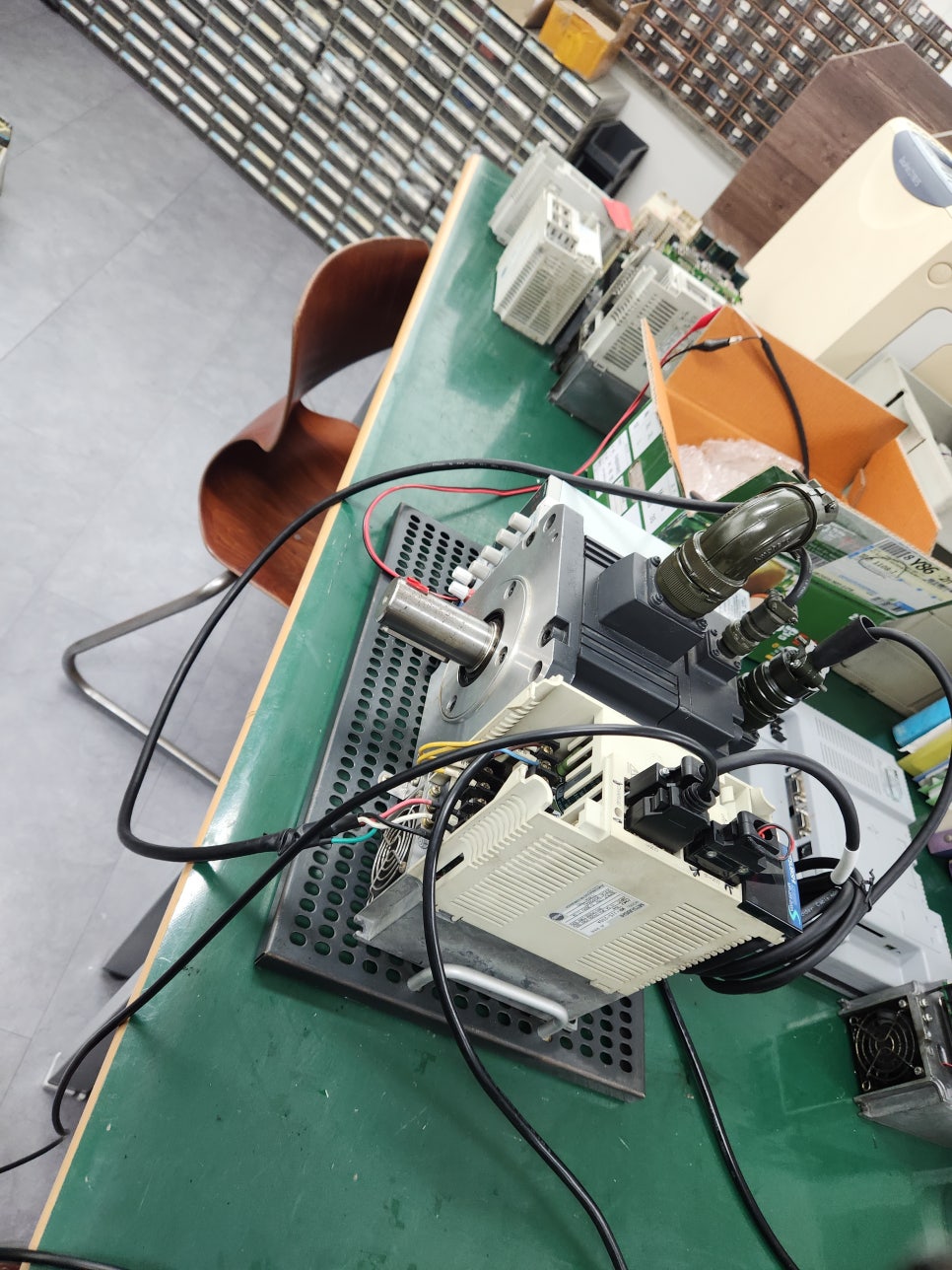

• 수리 과정: 내부 돌입 전류 방지 회로 및 파워 모듈 주변 불량 소자 정밀 교체, 당일 테스트 완료 후 출고
정밀 수리 후 품질 검사를 완료하여 출고하였습니다.
미쓰비시 서보드라이버 수리 전문 기업 주식회사 메트영남입니다.
오늘 전해드릴 수리 사례는 경남 김해시에 위치한 제조업체에서 가동 중인 설비에서 알람이 발생하여 당일 긴급 입고된 미쓰비시(Mitsubishi) MELSERVO-J2S 시리즈 2kW급 범용 AC 서보드라이버 (모델명: MR-J2S-200A) 제품입니다. 현장 가동 중 E9 알람(AL.E9 - 주회로 오프 감지)이 발생하며 라인이 중단되어, 입고 즉시 선제적 파라미터 백업 후 당일 정밀 긴급 수리를 진행했습니다.
MR-J2S-200A 서보드라이버 주요 알람 및 고장 코드
MR-J2S 2kW 라인업 사용 중 전면 FND 디스플레이부에 자주 발생하는 대표적인 에러 코드입니다.
- AL E9 (Main Circuit Off) : 주회로 미인가 감지 (내부 DC 버스 전압 센싱 회로 불량, 충전 릴레이/소자 열화 및 파워단 불량)
- AL 32 (Overcurrent) : 과전류 감지 (출력단 IPM/IGBT 모듈 파손 및 모터 출력 라인 단락)
- AL 10 (Undervoltage) : 제어 전원 및 주회로 DC 버스 저전압 트립 (전원단 전해 콘덴서 용량 감퇴)
- AL 24 (Main Circuit Error) : 주회로 출력단 단락, 접지 불량 및 내부 출력 검출 회로 이상
- AL 88 / DISPLAY BLANK : 제어 보드 CPU 오류 및 전원부(SMPS) 불량으로 인한 전원 무감 현상
미쓰비시 MR-J2S 시리즈 5대 주요 고장 증상
- 메인 전원을 인가해도 전면 LED/FND 표시창에 불이 들어오지 않는 전원 무감 현상입니다.
- 전원 투입 직후 또는 서보 온(Servo On) 신호 시 AL.32, AL.24 알람이 발생하며 차단기가 트립되는 주회로 쇼트 현상입니다.
- 서보 온 적용 시 AL.10(저전압), AL.E9(주회로 오프) 등의 알람이 발생하며 모터 구동이 불가능한 현상입니다.
- 장시간 가동에 따른 내부 고열로 전원부 콘덴서가 열화되어 파라미터가 유실되거나 부팅 불량이 발생하는 현상입니다.
- 엔코더 수신 포토커플러 및 제어 로직 소자 열화로 모터 진동, 소음 및 위치 탈조 현상이 나타나는 증상입니다.
자주 묻는 질문 (FAQ) TOP 5
Q1. 경남 김해에서 당일 내방/화물 입고 시 MR-J2S-200A E9 알람 당일 긴급 수리가 가능한가요?
A. 네, 완벽하게 가능합니다.
메트영남은 김해, 창원, 양산 등 경남 지역 제조업체의 긴급 입고건에 대비하여 MR-J2S 2kW급 전용 파워 모듈(IPM), 전압 감지 센싱 소자, 충전 릴레이 부품을 상시 확보하고 있어 당일 최우선 정밀 수리가 진행됩니다.
Q2. 수리를 맡기면 드라이버 내부에 저장된 파라미터(설정값)가 초기화되나요?
A. 아닙니다.
메트영남에서는 수리 작업 전 전용 진단 및 백업 장비를 활용하여 기존 내부 파라미터 데이터를 선제적으로 안전하게 백업합니다. 수리가 완료된 후 원래 설정값을 그대로 복원해 드리므로, 현장 재장착 시 별도의 세팅 없이 바로 사용하실 수 있습니다.
Q3. AL.E9 알람은 주로 어떤 이유로 발생하나요?
A. 주회로 전원이 들어왔음에도 내부 전압 감지(Sens) 회로나 충전 릴레이, SMPS 전원부 내의 전압 분배 저항 및 전해 콘덴서가 열화되어 제어 보드가 '전원이 안 들어왔다'고 오인식할 때 주로 발생합니다.
Q4. 대구/경북 외 경남이나 타 지역에서도 택배나 화물로 긴급 접수가 가능한가요?
A. 네, 가능합니다.
경남 김해, 창원 지역은 경동·대신 화물이나 퀵 서비스, 직접 내방을 통해 당일 접수/출고가 가능하며 전국 어디서나 택배 접수도 완벽 지원합니다.
Q5. 수리 완료 후 보증 기간은 어떻게 되나요?
A. 30년 경력의 정밀 수리 기술력을 바탕으로, 수리 완료 출고 후 동일 부위 동일 증상 발생 시 6개월간 무상 보증 AS를 확실하게 책임지고 제공해 드립니다.
MR-J2S-200A (E9 알람) 정밀 긴급 수리 및 검증 과정
첫째, 파라미터 데이터 안전 백업 단계입니다.
김해 현장에서 긴급 입고된 즉시 전용 백업 인터페이스를 연결하고 제어 보드에 전원을 인가하여, 내장되어 있던 서보 파라미터 데이터를 안전하게 전량 추출 및 백업했습니다.
둘째, 정밀 회로 계측 및 불량 원인 적출 단계입니다.
드라이버 내부 메인 파워 보드와 제어 보드를 분해하여 digital VI 분석기로 계측을 진행했습니다. 진단 결과, 주회로 DC 버스 전압을 감지하는 센싱 저항단과 내부 충전 제어 회로 소자의 특성 저하 및 SMPS 전원단 콘덴서의 열화를 명확히 확인하여 해당 소자들을 적출했습니다.
셋째, 오리지널 정품 소자 1:1 교체 및 오버홀 단계입니다.
검증된 미쓰비시 순정 신품 부품으로 불량 소자들을 1:1 정밀 교체 납땜하였으며, 지속적인 발열로 수명이 다한 전원부 소모성 전해 콘덴서들을 선제적으로 전량 교체(오버홀)하여 재발 가능성을 차단했습니다.

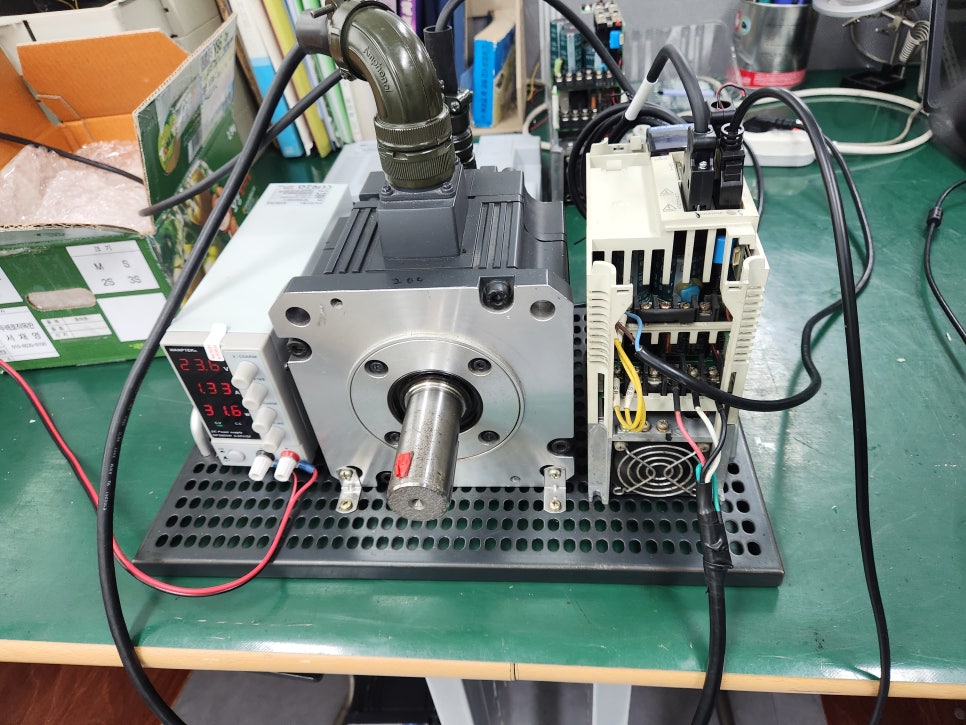

넷째, 파라미터 복원 및 실부하 구동 테스트 단계입니다.
백업해 두었던 순정 파라미터 데이터를 드라이브에 성공적으로 재복원한 후, 2kW 전용 서보모터와 결합된 정밀 테스트 벤치에서 주회로 전원 투입 시 AL.E9 알람이 깨끗하게 해제되는 것을 확인했습니다. 이어 무부하 및 실부하 구동, 정/역회전 제어, 장시간 에이징 테스트를 완벽히 통과했습니다.
다섯째, 최종 검수 및 김해 현장 당일 출고 단계입니다.
출력 전압 균형 및 동작 상태를 최종 검수한 뒤, 경남 김해시 제조업체 현장에서 즉시 장착해 설비를 가동할 수 있도록 안전하게 포장하여 당일 긴급 출고를 완료했습니다.
주식회사 메트영남은 대구 동구에 위치하고 있으며, 단종된 산업용 인버터, PLC, 서보 드라이버, HMI 터치패널, 각종 전용 PCB 보드 수리 전문 기업입니다. 30년 한 길만을 걸어온 정확한 기술력으로 현장 장비의 가동률을 확실하게 지켜드리겠습니다.
- 연락처: 010-7920-1272
- 주소: 대구광역시 동구 동촌로 284 메트영남 빌딩 1~4층
- 접수 방법: 방문 입고 / 전국 택배 접수 / 경동·대신화물 접수
- AS 보증: 수리 부위 동일 증상 기준 6개월 무상 보증
