미쓰비시(MITSUBISHI) 서보드라이버 MR-J3-60B(GA) AL.24(메인 회로 이상) 수리 완료
안녕하세요, 대구·경북 산업용 장비 수리 1위 메트영남입니다.
대구시 달성군 제조업체에서 입고된 미쓰비시(MITSUBISHI)의 서보드라이버 MR-J3-60B(GA) 긴급 수리 사례입니다.
• 모델명: MR-J3-60B(GA)
• 제조사: 미쓰비시(MITSUBISHI)
• 품목: 서보드라이버

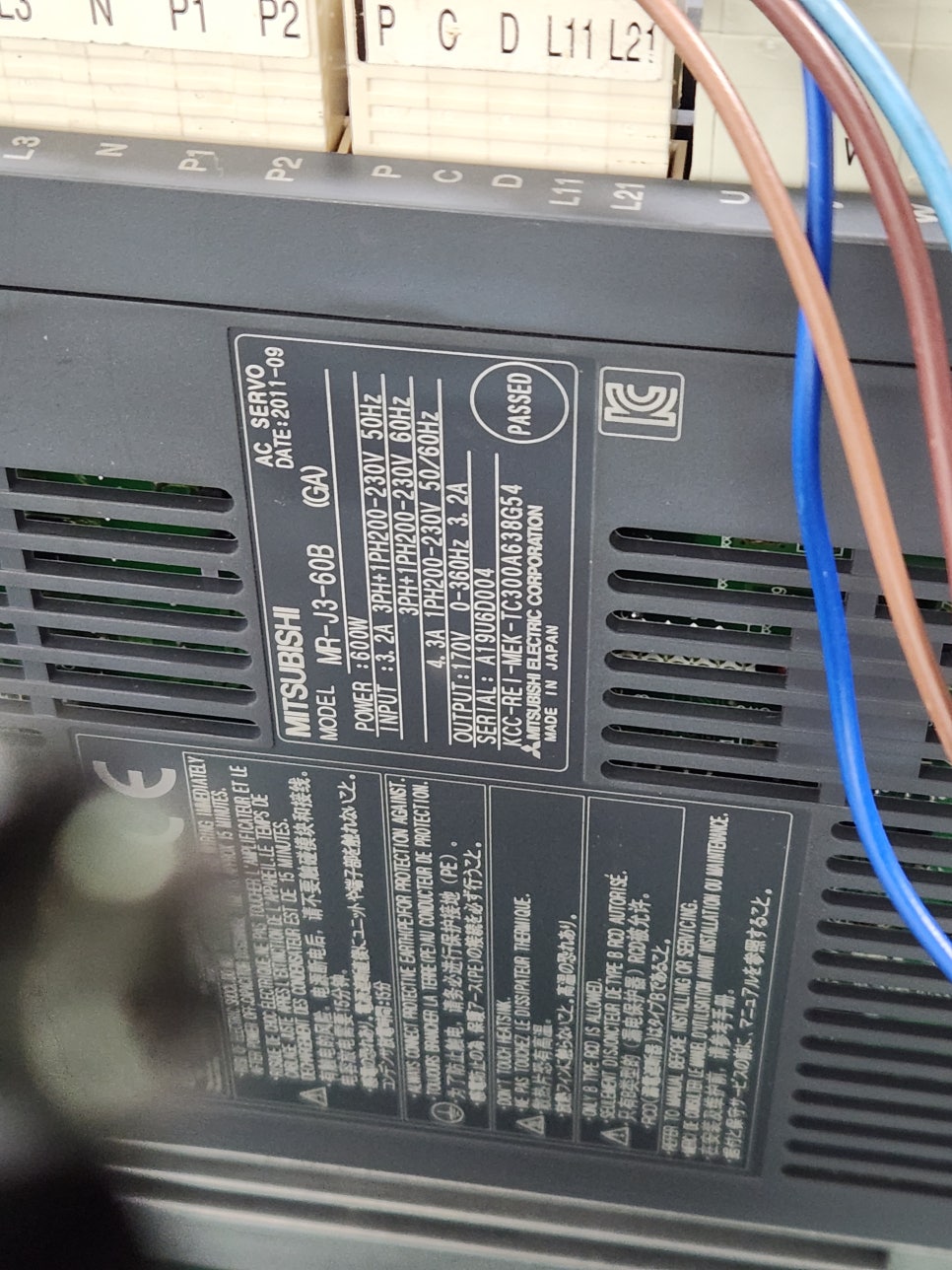

• 증상: AL.24(메인 회로 이상)

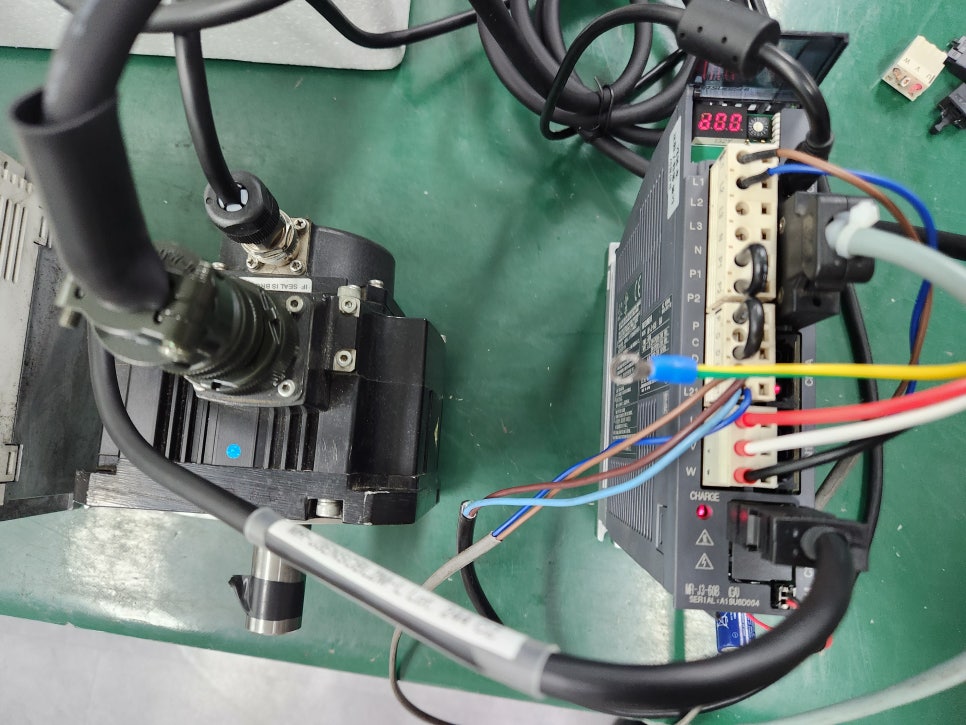

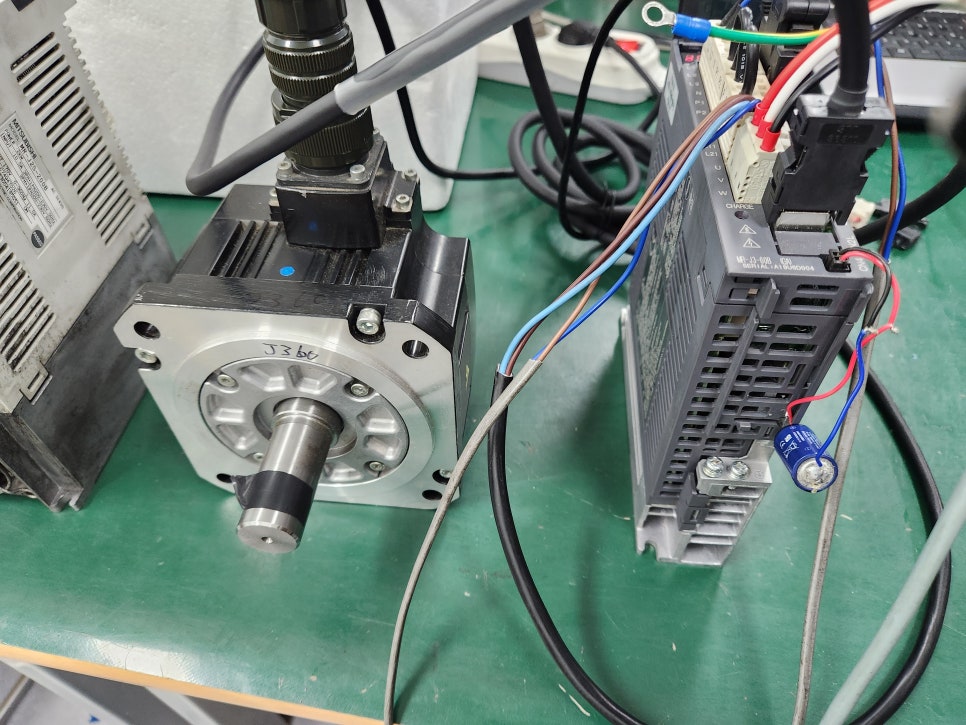

• 수리 과정: 불량 소자 교체 수리
정밀 수리 후 품질 검사를 완료하여 출고하였습니다.
입고된 모델은 MR-J3-60B(GA)로, 현장에서 AL.24(메인 회로 이상) 알람이 발생하며 전력 출력이 차단되고 구동이 불가능한 상태였습니다. 생산 라인의 가동 중단 시간을 최소화하기 위해 즉각적인 정밀 점검과 수리를 진행했습니다.
주요 점검 및 원인 분석
- 입고 증상: 전원 투입 후 초기화는 진행되나, 서보 온(Servo ON) 신호 시 또는 구동 초기 단계에서 AL.24 알람 발생 및 작동 불능.
- 원인 분석: 장비 분해 후 내부 메인 파워 회로를 추적한 결과, 전류를 제어하고 출력하는 파워 스테이지 내부의 반도체 소자(IPM/IGBT 모듈 등) 및 주변 구동 회로(Gate Drive Circuit)의 일부 소모성 부품들이 오랜 사용으로 인해 열화되어 파손된 것을 확인했습니다.
미쓰비시 MR-J3 시리즈에서 발생하는 AL.24 에러는 메인 회로 내부의 과전류나 부품 손상을 감지했을 때 드라이버와 모터를 보호하기 위해 발생하는 치명적인 하드웨어 알람입니다.
정밀 조치 내용
- 불량 소자 정밀 교체: 문제가 된 메인 회로 라인의 불량 반도체 소자 및 열화된 구동 칩셋들을 정밀 추출하고, 규격에 맞는 제조사 정품 신품 소자로 안전하게 교체했습니다.
- 내부 세척 및 예방 정비: 산업 현장의 분진과 이물질을 제거하기 위해 내부 세척 작업을 실시했으며, 현재는 정상 작동하나 향후 고장을 유발할 수 있는 노후화된 소모성 부품(전해 콘덴서 등)을 선제적으로 추가 교체했습니다.

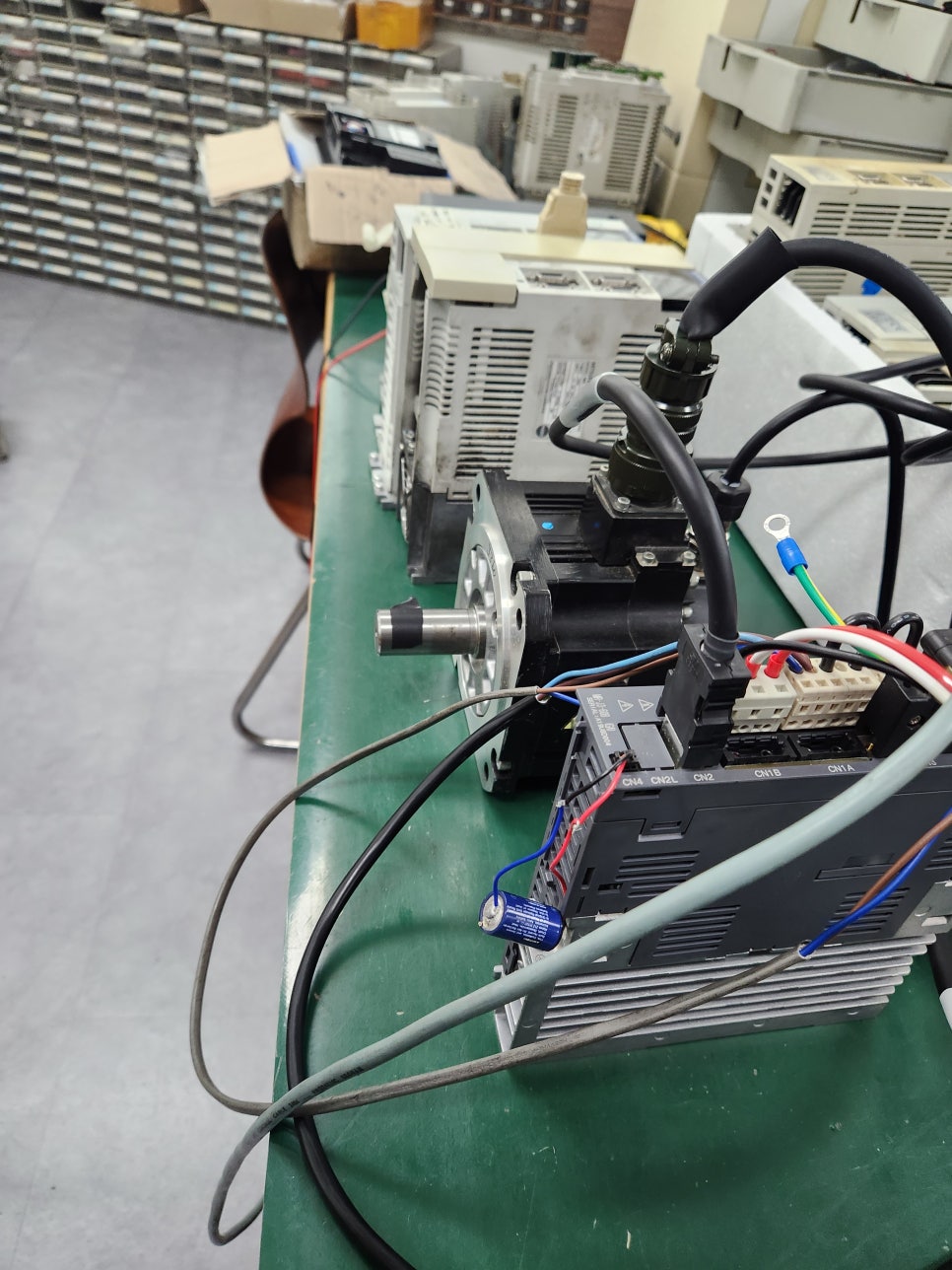

- 구동 테스트 및 에이징 점검: 수리 완료 후, 전용 테스트 장비에 연결하여 알람 해제 여부를 확인하고 충분한 시간 동안 에이징(Aging) 부하 테스트를 거쳐 출력 파형이 정상임을 확인한 후 출고해 드렸습니다.
(주)메트영남의 한마디 서보 드라이버의 알람 코드는 단순한 에러 표시를 넘어 내부 회로 보호를 위한 경고입니다.
알람이 발생했을 때 강제로 전원을 반복 투입하면 주변 소자까지 연쇄 파손될 수 있으므로, 신속하게 정밀 점검을 받으시는 것이 수리 비용과 시간을 줄이는 가장 좋은 방법입니다.
달성군을 비롯한 대구·영남권 제조업체의 원활한 가동을 위해 늘 최선을 다하겠습니다.
MITSUBISHI MR-J3 시리즈 핵심 정보 가이드
장비 관리에 도움을 드리기 위해 MR-J3 서보 드라이버에서 자주 발생하는 증상과 관리 팁을 정리해 드립니다.
1. 자주 발생하는 5대 고장 증상
- AL.24 (메인 회로 이상): 파워 모듈 손상이나 내부 제어 회로 불량으로 인해 발생하는 대표적인 출력단 고장 현상.
- AL.10 (구동 전압 저하): 메인 보드 내부의 SMPS 전원 회로 소손 또는 콘덴서 용량 저하로 제어 전압이 떨어지는 현상.
- AL.32 (과전류): 모터 출력 케이블 단락이나 드라이버 내부 IGBT 모듈 파손으로 인해 과도한 전류가 흐르는 현상.
- AL.E9 (메인 회로 차단 경고): 서보 온 신호는 들어왔으나 메인 3상(또는 단상) 전원이 정상적으로 인가되지 않을 때 발생.
- 표시창 불량 (No Display): 전원을 투입해도 전면 세그먼트 창에 아무것도 표시되지 않는 전원단 완전 불량 현상.
2. 가장 자주 묻는 질문 (FAQ) Top 5
- Q1. AL.24 알람이 뜨면 무조건 드라이버 고장인가요?
- A1. 모터 케이블이나 모터 자체 절연 파괴로 발생하기도 하지만, 대부분은 드라이버 내부 메인 파워 회로의 소자 파손이 원인입니다. 케이블 분리 후에도 알람이 유지된다면 드라이버 내부 불량입니다.
- Q2. 정식 서비스센터와 비교해 수리 장점이 무엇인가요?
- A2. 단종된 모델의 경우 센터 수리가 어렵거나 보드를 통째로 교체하여 비용이 많이 들 수 있습니다. 저희는 문제가 된 소자만 추적해 부분 수리하므로 비용이 합리적이며 단종품도 수리가 가능합니다.
- Q3. 수리 기간은 얼마나 걸리나요?
- A3. MR-J3 시리즈는 자주 사용되는 모델이므로 핵심 부품을 상시 보유하고 있습니다. 긴급 입고 건의 경우 당일 또는 수일 내에 신속한 처리가 가능합니다.
- Q4. 현장에서 예방할 수 있는 주기적인 관리 방법이 있나요?
- A4. 제어반 내부 냉각팬(Fan)의 동작 여부를 주기적으로 확인하고, 드라이버 방열판에 먼지가 쌓이지 않도록 주기적으로 에어 블로우를 해주는 것이 수명 연장에 큰 도움이 됩니다.
- Q5. MR-J3 외에 다른 미쓰비시 시리즈도 수리가 가능한가요?
- A5. 구형 MR-J2S 시리즈부터 MR-J4, 최신 MR-JET, MR-J5 시리즈까지 전 라인업의 전원 불량, 알람 에러 수리가 가능합니다.
3. 주의해야 할 주요 알람 코드 (Alarm Codes)
- AL.20 (인코더 이상): 서보 모터의 인코더 신호 통신이 단절되거나 드라이버 내부 수신 회로에 이상이 생겼을 때 발생.
- AL.30 (회생 브레이크 이상): 빈번한 가감속으로 인해 회생 트랜지스터가 과열되거나 회생 저항 회로가 손상되었을 때 발생.
- AL.31 (과속도): 모터의 속도가 허용 범위를 초과했을 때 발생하며, 파라미터 설정 오류나 제어 보드 이상이 원인일 수 있음.
- AL.50, AL.51 (과부하): 기계적 과부하 상태가 지속되거나 드라이버 내부의 전류 검출 회로(CT)가 불량할 때 발생.
