프로페이스(Pro-Face) 터치스크린 GP2501-SC11 (3180021-04) 터치 불능 수리 완료
안녕하세요, 산업용·자동화장비 수리 전문업체 메트영남입니다.
경북 왜관공단 소재 제조업체에서 입고된 프로페이스(Pro-Face)의 터치스크린 GP2501-SC11 (3180021-04) 긴급 수리 사례입니다.

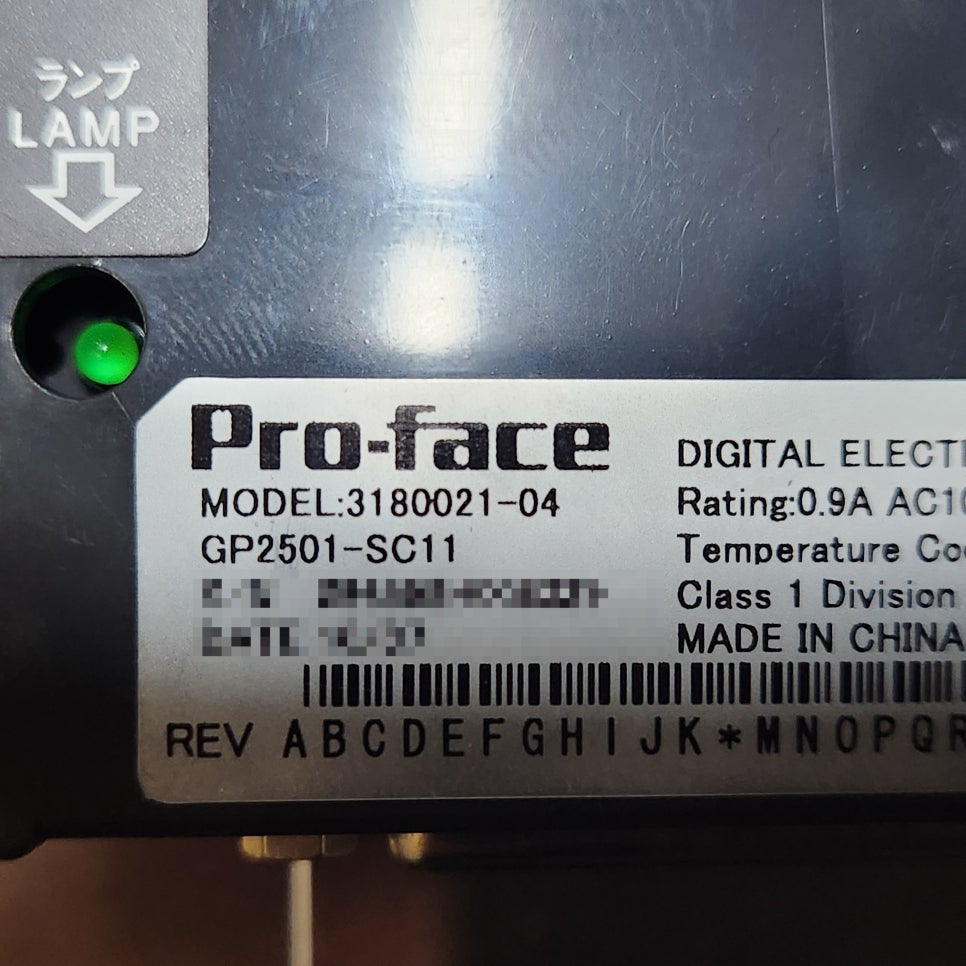

• 모델명: GP2501-SC11 (3180021-04)
• 제조사: 프로페이스(Pro-Face)
• 품목: 터치스크린
• 증상: 터치 불능
• 수리 과정: 전원 인가 후 터치 좌표 정확도 교정(Calibration) 완료, 전체 영역 터치 반응 및 제어 출력 정상 동작 확인 후 출고
철저한 점검과 테스트를 거쳐 완벽하게 복구 완료하였습니다.
1. 주요 고장 증상 TOP 5 (Pro-face GP2000 시리즈 기준)
- 전면 터치 패널 입력 불능 및 좌표 어긋남 (Touch Screen Fault)
- 장시간 누적 사용, 유분·유기용제 유입, 저항막(Resistive Film) 경화 및 신호 패턴 절연 파손으로 인해 터치가 먹지 않거나 눌림 위치가 심하게 쏠리는 현상입니다.
- 백라이트(CCFL/LED) 소등 및 화면 어두움 (LCD & Backlight Fault)
- 백라이트 램프 수명 다함, 또는 인버터(Inverter) 고전압 회로 소자 파손으로 전원은 켜지나 화면이 검게 보이고 가느다랗게 잔상만 남는 증상입니다.
- 전원 미점등 및 부팅 중 멈춤 (SMPS & Mainboard Fault)
- 24시간 장시간 가동에 따른 1차/2차 전원부 전해 콘덴서 용량 감퇴, PWM 스위칭 IC 소손으로 전원 공급이 중단되거나 로고 화면에서 멈추는 부팅 불능 현상입니다.
- PLC 및 외장 장비 간 통신 에러 (RS-232C / RS-422 / RS-485 Communication Error)
- 통신 인터페이스 IC(RS-422/485 드라이버), 신호 절연용 포토커플러, 노이즈 바리스타 파손으로 인해 PLC 또는 드라이버와 데이터를 주고받지 못하는 증상입니다.
- 터치 데이터 및 SRAM 래치 데이터 손실 (Battery Low & Memory Error)
- 내부 래치 백업용 실전태(RTC) 배터리 방전으로 인해 사용자 설정값, 알람 이력, 작지 프로그램의 래치 데이터가 초기화되는 현상입니다.
2. 자주 묻는 질문 TOP 5 (FAQ)
Q1. GP2501 시리즈는 단종된 구형 모델인데 터치 패널 신품 교체 수리가 가능한가요?
A. 네, 가능합니다. GP2501-SC11 전용 정품 호환 강화 터치 패널 및 백라이트, 전원 소자를 항시 보유하고 있어 구형 단종 모델도 소자 단위(Component Level) 정밀 수리가 가능합니다.
Q2. 터치 패널을 교체하면 HMI 내부 작지 데이터(프로젝트 화면 프로그램)가 날아가나요?
A. 아니오. 작지 프로그램과 시스템 파라미터는 메인보드의 비휘발성 플래시 메모리에 저장되어 있습니다. 터치 패널 및 전원부 교체 수리를 진행해도 기존 작지 데이터는 그대로 유지됩니다.
Q3. 왜관공단 현장에서 장비가 멈췄는데 당일 긴급 수리가 가능한가요?
A. 당사는 주요 소자 및 규격 터치 패널을 상시 확보하고 있으므로, 입고 즉시 최우선 정밀 진단을 거쳐 당일 긴급 수리 및 시련전 검수 출고가 가능합니다.
Q4. 단순히 터치 보정(Touch Calibration)으로 해결할 수는 없나요?
A. 단순 좌표 쏠림은 캘리브레이션으로 재조정이 가능하지만, 터치막 내부 ITO 전극막이 물리적으로 파손되거나 절연 파손이 발생한 경우에는 캘리브레이션 진입조차 되지 않으므로 패널 자체를 교체해야 합니다.
Q5. 수리 완료 후 안정성을 위해 어떤 보강 작업을 진행해주시나요?
A. 터치 패널 교체와 함께 열화된 내부 전원부 콘덴서를 고온·장수명 정품 소자로 오버홀 교체하며, 산업 현장의 분진 및 습기로 인한 기판 부식을 막기 위해 Conformal 방습 코팅을 재도포해 드립니다.
3. GP2501-SC11 주요 알람 및 점검 코드
| 점검 항목 | 화면 표시 및 알람 현황 | 고장 원인 및 정밀 점검 내용 |
| 터치 회로 | Touch Error / 무응답 | 전면 4선식 저항막 터치 패널 신품 교체 및 Touch Controller 신호점검 |
| 통신 회로 | RAA255 / Communication Error | RS-422/485 통신 드라이버 IC, 신호 분리 포토커플러 및 칩 저항 점검 |
| 전원 회로 | 전원 미점등 / 부팅 릴레이 소음 | 메인 SMPS 회로, 1차/2차 전압 평활 콘덴서 ESR 측정 및 오버홀 |
| 백라이트 | 화면 어두움 / 램프 점멸 | CCFL 램프 교체 또는 고효율 LED 백라이트 개조, 인버터 회로 수리 |
4. 수리 진행 내역

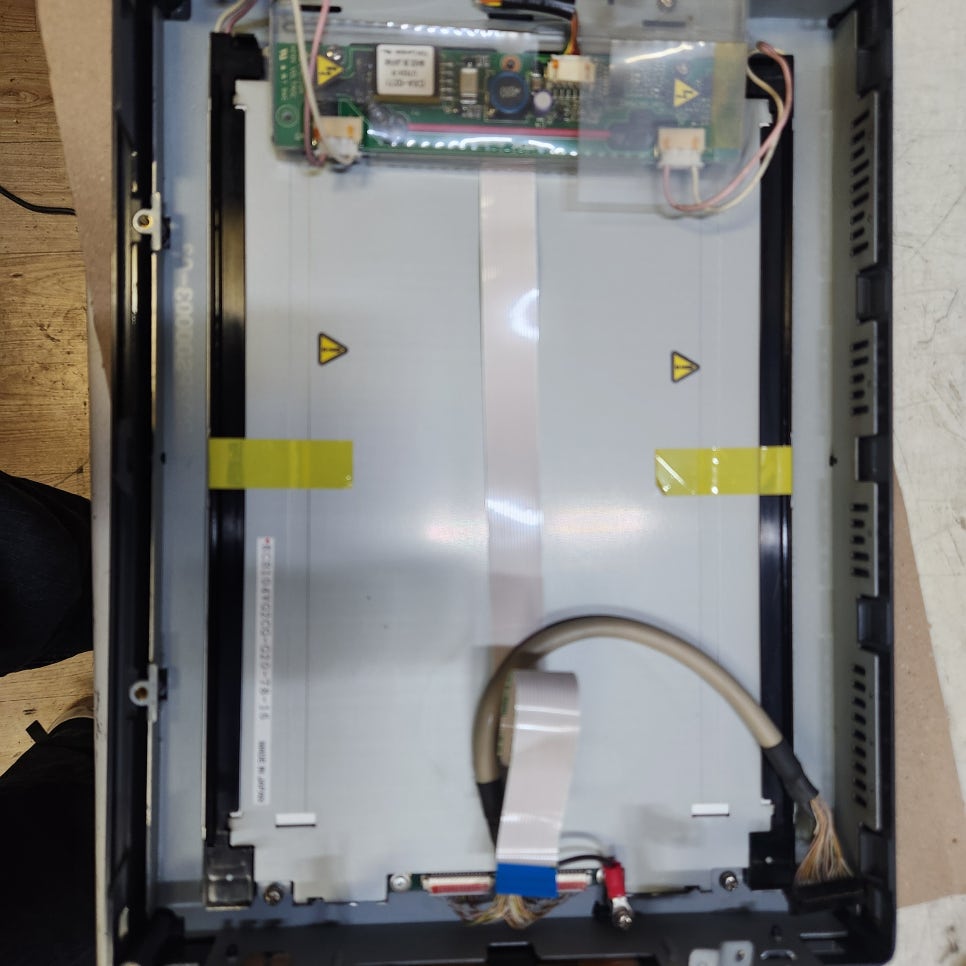

- 정밀 회로 진단: LCD 패널 및 메인 제어부는 정상 작동하나, 전면 터치 패널 상층 저항막 전열 파손으로 인하여 X/Y 축 좌표 전압 신호 미출력 확인.

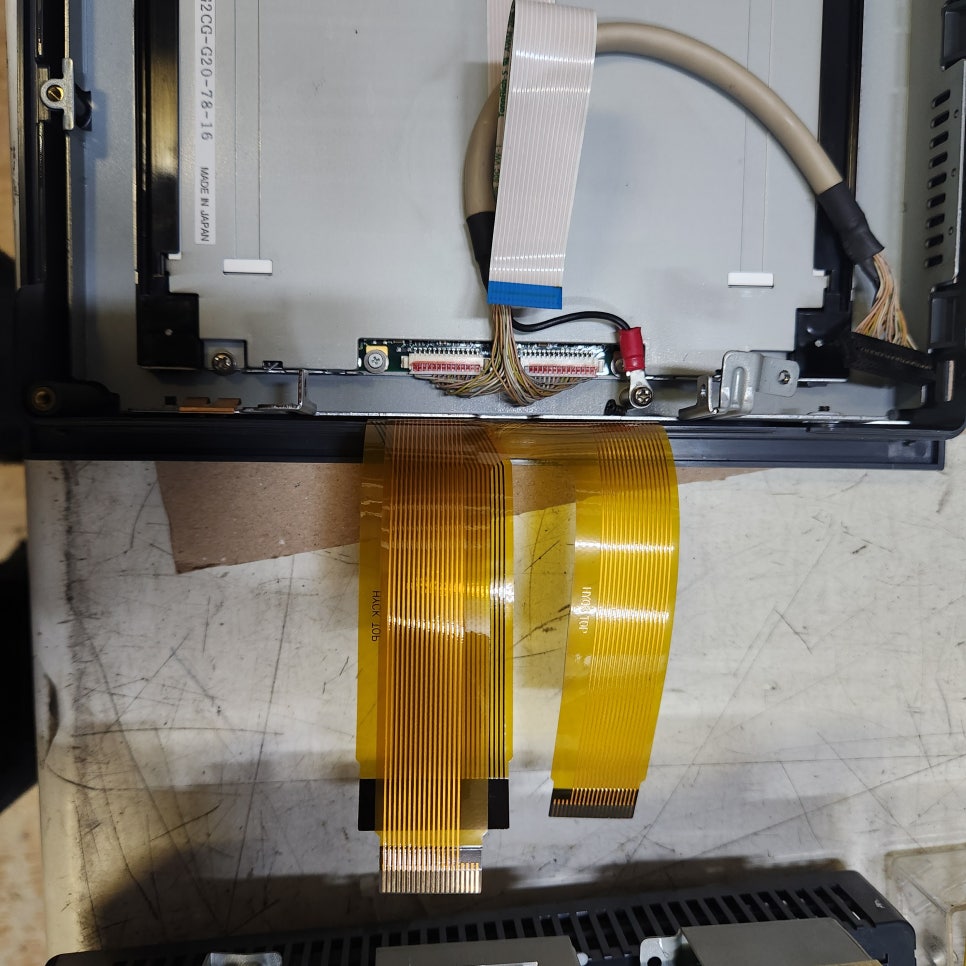

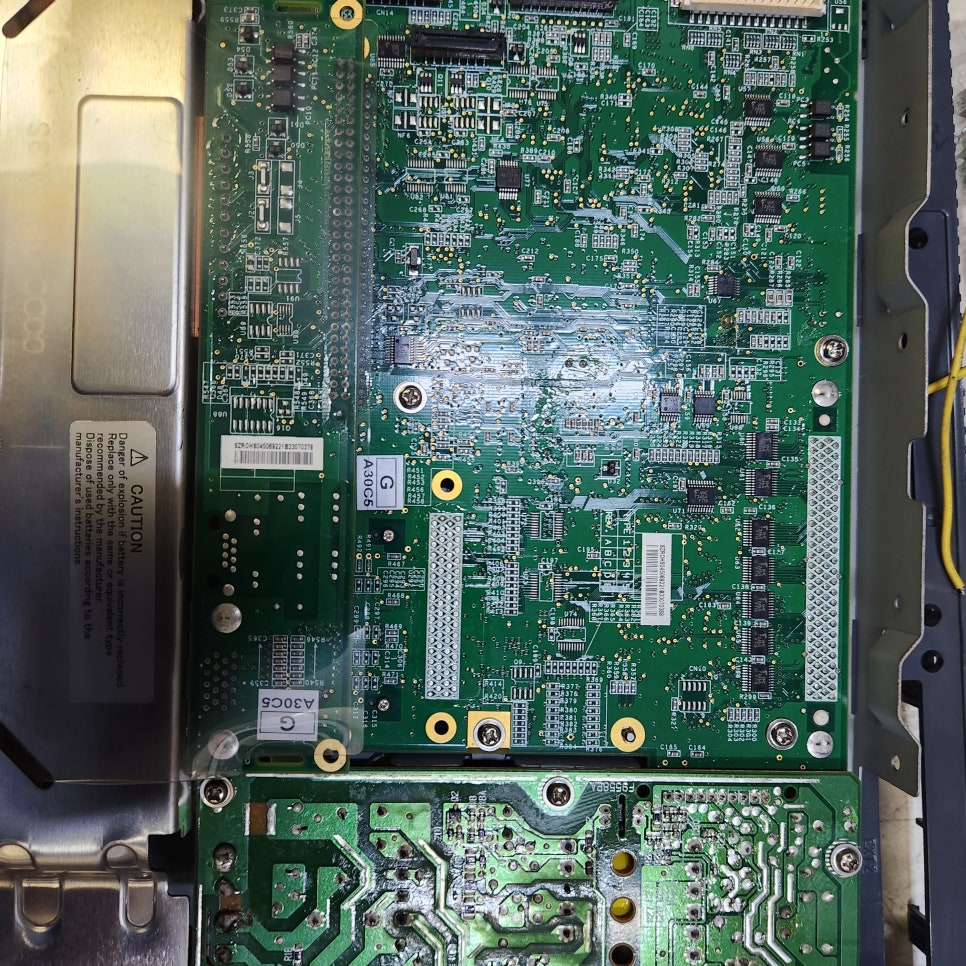

- 부품 교체 및 복원: 불량 터치 패널을 신품 고강도 터치 패널로 교체, 내부 스위칭 전원(SMPS) 전해 콘덴서 일체 고온·장수명 부품으로 전면 오버홀 교체.

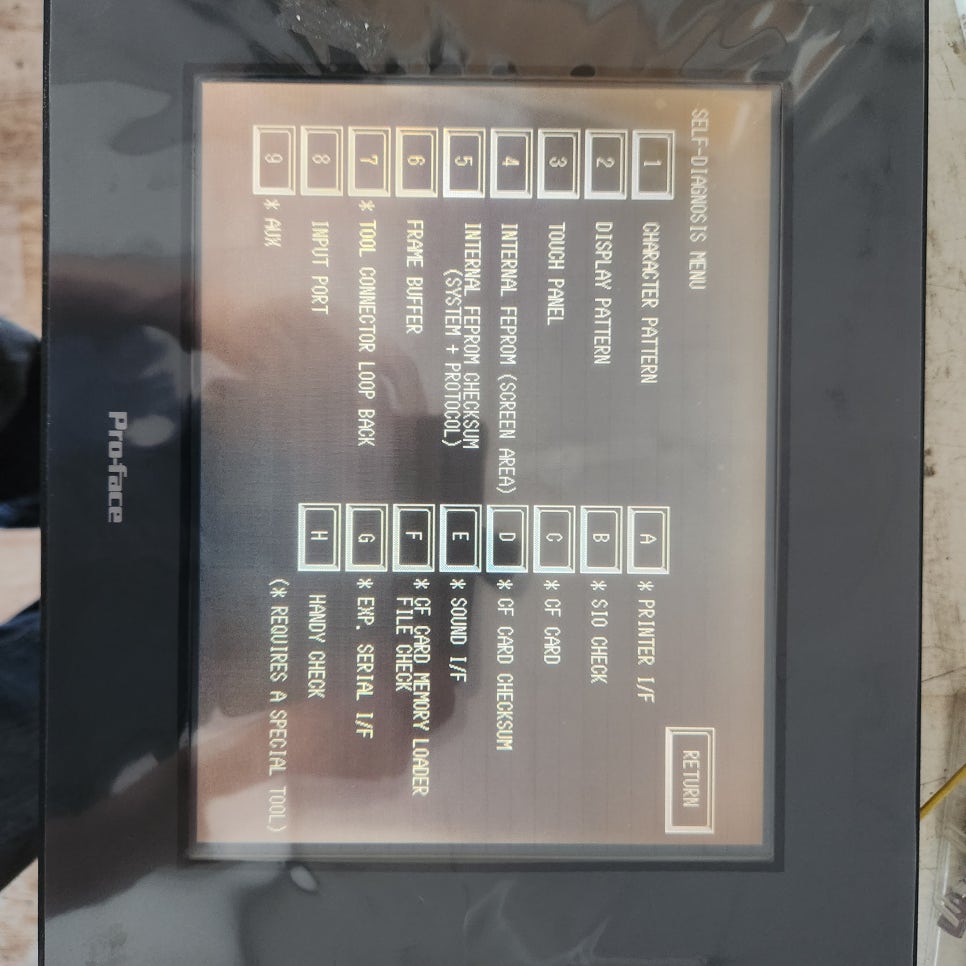

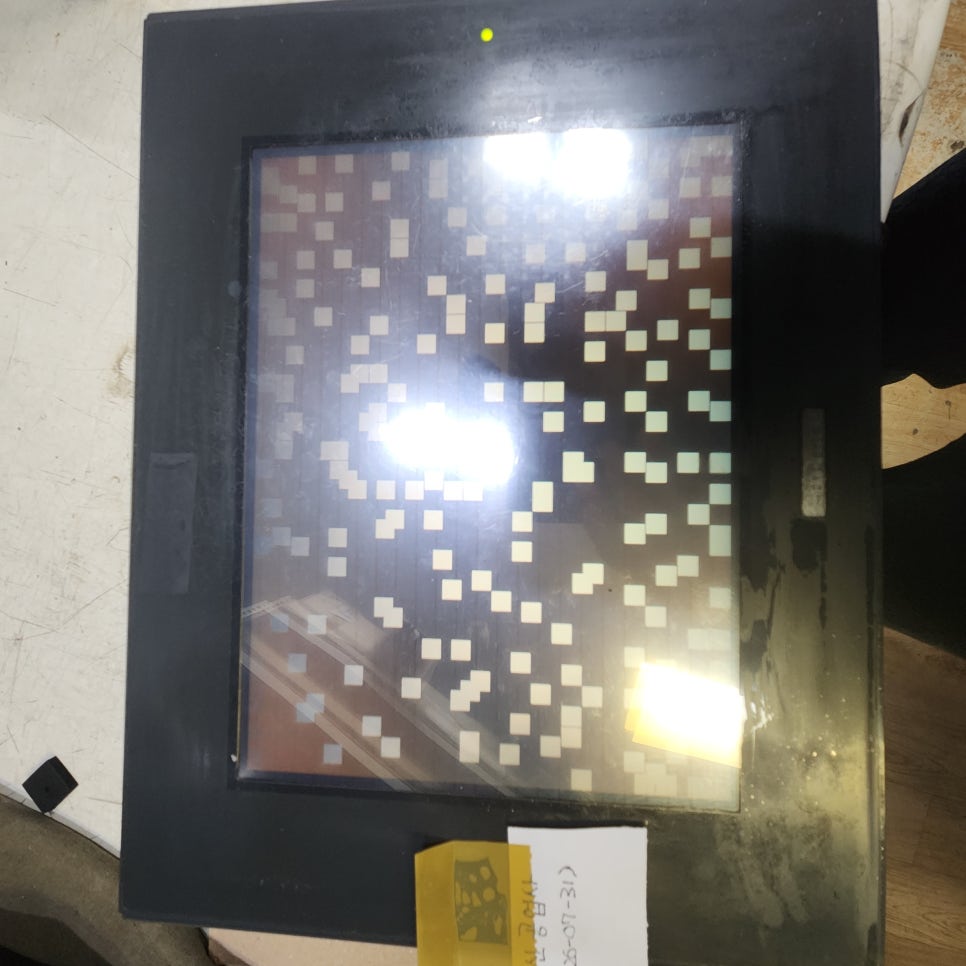

- 터치 보정 및 에이징 테스트: 터치 좌표 보정(Calibration) 완료 후, RS-422/232C 통신 신호 파형 검증 및 24시간 실부하 에이징 테스트를 거쳐 왜관공단 현장으로 당일 긴급 출고 완료.
