오리엔탈 (Oriental ) 5-PHASE DRIVER UDX5128 전원 불량 수리 완료
안녕하세요, 산업용 전자장비 수리 전문, (주)메트영남입니다.
경남 창원시 소재의 제조업체에서 입고된 오리엔탈 (Oriental ) 5-PHASE DRIVER UDX5128 긴급 수리 사례입니다.

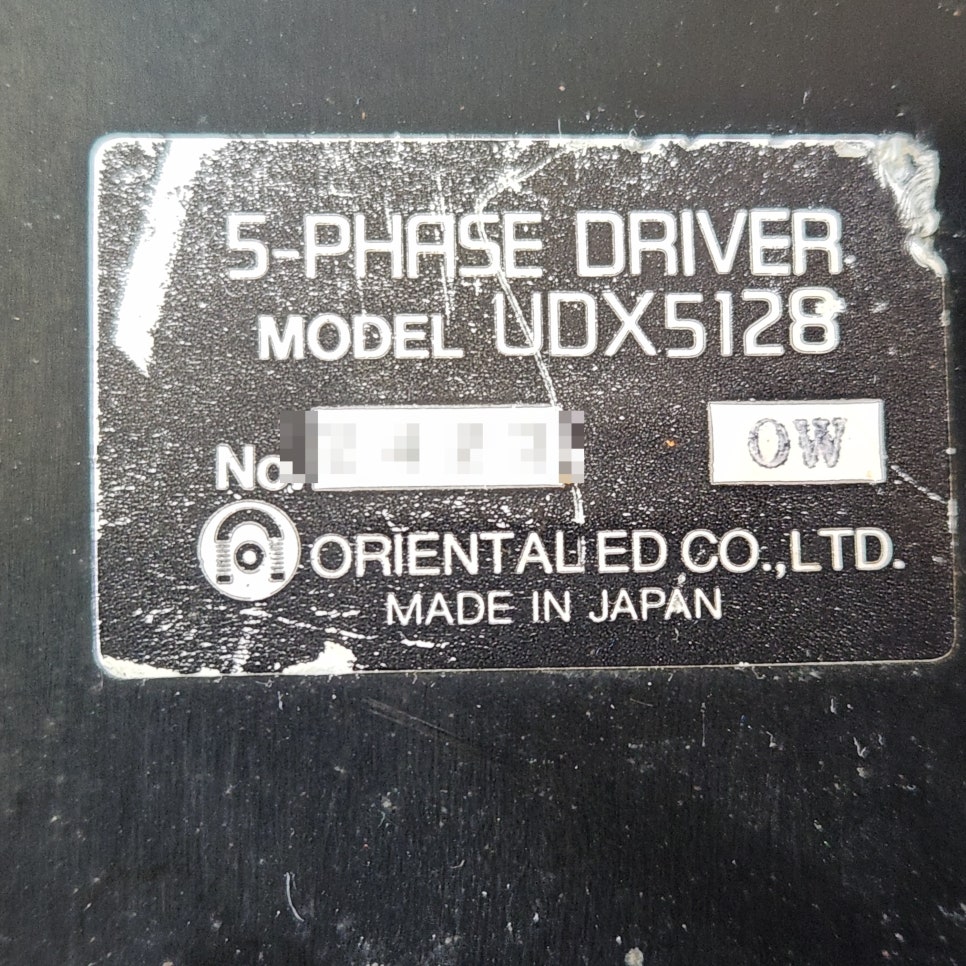

• 모델명: 5-PHASE DRIVER UDX5128
• 제조사: 오리엔탈 (Oriental )
• 품목: UDX5128
• 증상: 전원 불량
• 수리 과정: 신속한 당일 긴급 정밀 진단 및 수리
전문 엔지니어의 꼼꼼한 수리와 테스트 후 출고 완료하였습니다.
UDX5128 스텝 드라이버 주요 알람 및 고장 코드
드라이버 운용 중 전면 LED 표시등 및 신호단에 발생할 수 있는 대표적인 에러 증상입니다.
- POWER LED BLANK : 메인 전원부(SMPS) 불량으로 인한 전원 무감 및 부팅 불가
- OVERHEAT (ALARM) : 드라이버 내부 내부 온도 상승 및 방열판 과열 알람
- OVERCURRENT (ALARM) : 모터 출력 단자 단락 또는 FET/FET 드라이버 파손으로 인한 과전류 알람
- TIMING / PHASE FAULT : 5상 모터 여자 신호 불균형 및 각도 탈조(Step-out) 현상
- LOW VOLTAGE : 제어 전압 저하로 인한 로직 제어불능 및 모터 토크 저하
오리엔탈 모터 UDX 시리즈 5대 주요 고장 증상
- 메인 전원을 공급해도 전면 POWER 표시등이 점등되지 않는 전원 무감 현상
- 전원 인가 직후 내부 퓨즈가 즉시 단선되거나 메인 차단기가 트립되는 주회로 쇼트 현상
- 모터축에 토크가 걸리지 않고 손으로 쉽게 돌아가거나(미여자), 모터 구동 시 심한 진동 및 소음 발생
- 장시간 가동에 따른 내부 제어용 전해 콘덴서의 열화 및 전원 리플(Ripple) 노이즈 증가
- 펄스(Pulse) 및 방향(Direction) 신호 입력 단자 포토커플러 파손으로 인한 모터 동작 불능
자주 묻는 질문 (FAQ) TOP 5
Q1. 전원이 전혀 안 들어오는데 내부 드라이버 FET 모듈이 소손된 건가요?
A. 반드시 그렇지는 않습니다. 출력단 FET 문제일 수도 있지만, AC 입력 전원을 제어용 DC 전압으로 변환해 주는 내부 SMPS 회로의 정류 다이오드, 스위칭 IC, 돌입 전류 방지 저항이 파손된 경우가 많습니다. 메트영남에서는 파워단과 제어단을 정밀 분리 측정하여 정확한 원인을 찾아냅니다.
Q2. 창원 국가산업단지 현장인데 긴급 수리 및 당일 입출고가 가능한가요?
A. 네, 가능합니다. 창원, 김해, 양산 등 경남 지역 긴급건은 입고 즉시 우선 점검으로 진행됩니다. UDX5128 등 오리엔탈 모터 주요 시리즈의 제어 소자를 보유하고 있어 신속하게 정밀 수리하여 출고해 드립니다.
Q3. UDX5128 모델이 구형/단종 모델인데 정상 수리가 가능한가요?
A. 네, 가능합니다. 오리엔탈 모터의 UDX, UMK, RK, CVD 등 구형부터 최신 5상 스텝 드라이버 시리즈까지 핵심 정품 소자와 교체 부품을 상시 확보하고 있어 단종 모델도 원형 복원이 가능합니다.
Q4. 수리 후 내부 딥스위치(DIP Switch) 설정이나 펄스 세팅값이 변경되나요?
A. 전원부 및 제어 회로 수리는 작업자가 설정해 두신 전류 값, 마이크로스텝 분해능 딥스위치 세팅에 전혀 영향을 주지 않으므로, 기존 현장 설정값 그대로 즉시 장착해 사용하시면 됩니다.
Q5. 수리 완료 후 보증 기간은 어떻게 되나요?
A. 30년 경력의 정밀 수리 노하우를 바탕으로, 수리 완료 출고 후 동일 부위 동일 증상 발생 시 6개월간 무상 보증 AS를 확실하게 제공합니다.
전원부(SMPS) 정밀 수리 및 오버홀 과정
장비를 정밀 분해하여 메인 파워 보드 및 5상 모터 드라이브 제어 PCB를 추출했습니다. 디지털 VI 회로 분석기 및 오실로스코프를 통해 AC 전원 입력단부터 SMPS 1차/2차단 회로를 정밀 추적 계측했습니다.
진단 결과, 지속적인 AC 전원 스트레스와 내부 발열로 인해 SMPS 스위칭 제어 IC 및 스위칭 FET, 그리고 1차단 보호용 수동 소자가 열화되어 파손(Open)된 상태였습니다. 이로 인해 메인 로직 및 모터 드라이브 제어단으로 DC 5V/12V 전원이 공급되지 않았던 것입니다.
소손된 전원부 소자들을 깔끔하게 적출하고, 신뢰성이 검증된 오리지널 정품 소자로 1:1 교체 납땜을 완료했습니다. 아울러 상시 고열에 노출되는 대용량 평형 콘덴서 및 전원단 소모성 전해 콘덴서를 선제적으로 전량 교체(오버홀)하여 회로의 내구성을 대폭 강화했습니다.
수리 마감 후 AC 전원을 투입하여 전면 POWER LED 정상 점등을 확인했습니다. 이어 5상 스테핑 모터를 전용 벤치에 연결하여 정/역회전 구동, 마이크로스텝 분해능 동작, 모터 여자 토크 유지 및 장시간 에이징 발열 테스트를 완벽히 통과한 후 안전하게 출고해 드렸습니다.
주식회사 메트영남은 대구 동구에 위치하고 있으며, 단종된 산업용 인버터, PLC, 서보 드라이브, HMI 터치패널, 스텝 드라이버 및 각종 전용 PCB 보드 수리 전문 기업입니다. 30년 한 길만을 걸어온 정확한 기술력으로 현장 장비의 가동률을 확실하게 지켜드리겠습니다.
- 연락처: 010-7920-1272
- 주소: 대구광역시 동구 동촌로 284 메트영남 빌딩 1~4층
- AS 보증: 수리 부위 동일 증상 기준 6개월 무상 보증
