오므론(OMRON) 디지털 카운터 H7BX-AW 전면 버튼 동작 불량 수리 완료

오므론(OMRON) 디지털 카운터 H7BX-AW 전면 버튼 동작 불량 수리 완료

안녕하세요, 대구·경북 산업용 장비 수리 1위 메트영남입니다.
오므론(OMRON) 의 디지털 카운터 H7BX-AW 긴급 수리 사례입니다.



• 모델명: H7BX-AW



• 제조사: 오므론(OMRON)



• 품목: 디지털 카운터



• 증상: 전면 버튼 동작 불량



• 수리 과정:

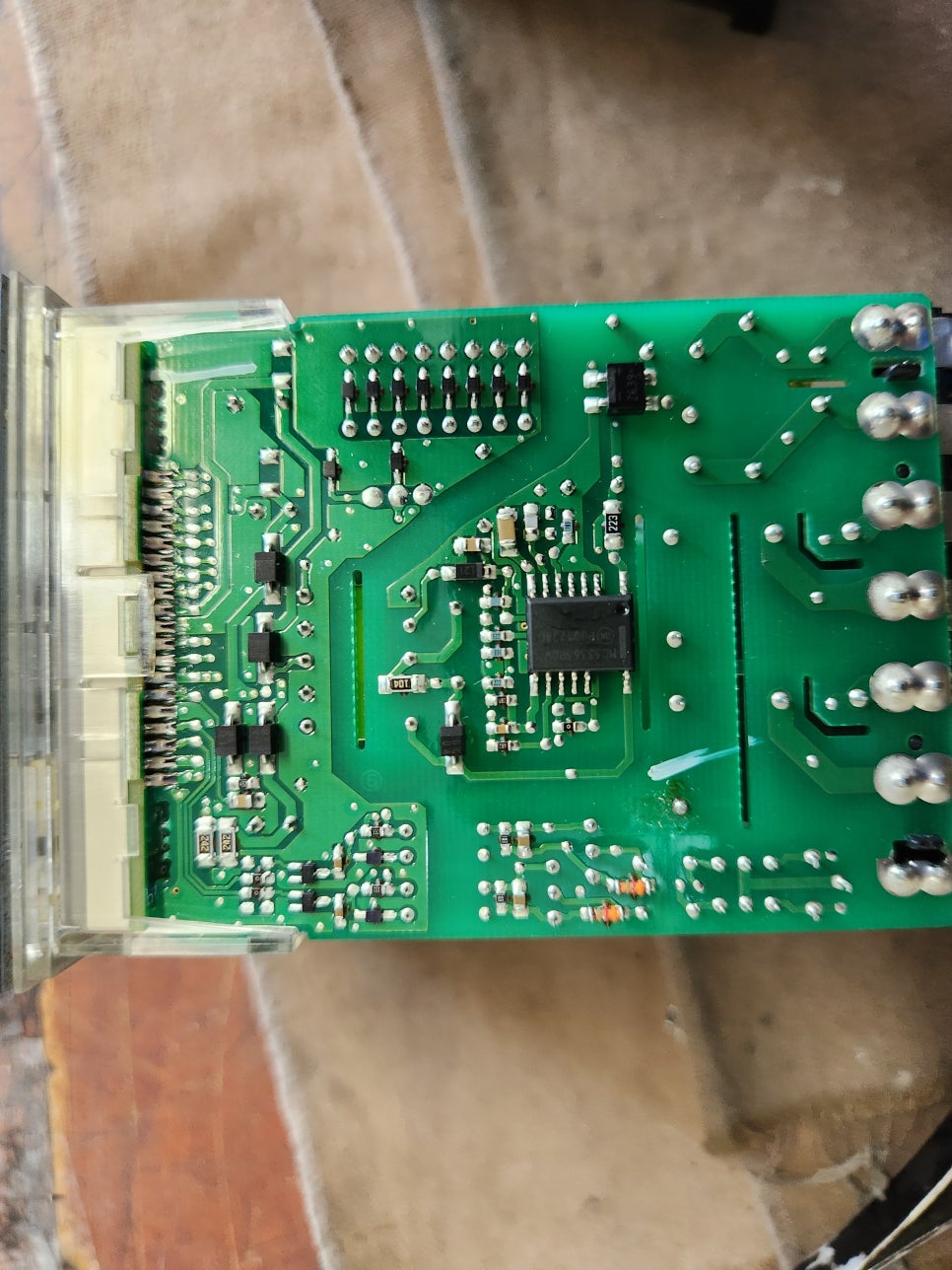

- 장기간 사용으로 인한 전면 조작부의 내부 입력 라인 및 Key 스위치 관련 회로의 불량 소자 확인

- 조치 내용: 패턴 노후화 보수 및 문제가 된 불량 소자를 정품 신품으로 깔끔하게 교체 완료, 내부 세척 및 땜 보강 작업 진행



오므론(OMRON) 디지털 카운터 H7BX-AW 전면 버튼 동작 불량 수리 완료

오므론(OMRON) 디지털 카운터 H7BX-AW 전면 버튼 동작 불량 수리 완료

오므론(OMRON) 디지털 카운터 H7BX-AW 전면 버튼 동작 불량 수리 완료

오므론(OMRON) 디지털 카운터 H7BX-AW 전면 버튼 동작 불량 수리 완료





정밀 수리 후 품질 검사를 완료하여 출고하였습니다.



1. 해당 장비군 고장이 잦은 증상 TOP 5

디지털 카운터나 타이머 계열 장비들은 오랜 기간 거친 산업 현장에서 사용되다 보면 다음과 같은 5대 단골 고장 증상이 주로 발생합니다.

• 전면 버튼 작동 불량: 특정 버튼을 눌러도 반응이 없거나, 세게 눌러야 간신히 인식되는 증상
• 디스플레이 세그먼트 깨짐: 액정(LCD/LED)의 특정 숫자가 흐릿하게 나오거나 일부 획이 안 보여 값을 읽을 수 없는 증상
• 전원 불량: 전원을 투입해도 전면 디스플레이에 아무것도 표시되지 않는 증상
• 카운트 신호 입력 불량: 센서나 스위치로부터 신호가 들어와도 카운트 수치가 올라가지 않는 증상
• 출력 릴레이 오동작: 설정값에 도달했음에도 후면 출력 접점(릴레이)이 붙지 않거나 계속 붙어 있는 증상

2. 가장 자주 묻는 질문(FAQ) TOP 5

• Q1. 대구 지역인데 방문 접수나 수리 기간은 얼마나 걸리나요?
  • A. 대구 동구 매장으로 직접 방문해 주시거나 택배, 퀵, 화물로 모두 접수 가능합니다. 소형 계측기 제품군은 입고 후 보통 1~2일 이내에 정밀 진단 및 수리가 완료되며, 당일 처리가 필요한 긴급 건은 최우선으로 일정을 조정해 드립니다.
• Q2. 오므론 카운터 부품도 상시 보유 중이신가요?
  • A. 네, 많이 쓰이는 카운터, 타이머류의 전면 텍트 스위치와 제어 소자, 릴레이 등은 항시 정품 신품 부품으로 다량 보유하고 있어 신속한 대처가 가능합니다.
• Q3. 수리 비용은 언제 확인 가능한가요?
  • A. 장비 입고 즉시 무료로 정밀 점검을 진행합니다. 버튼 상태와 내부 회로 점검 후 정확한 견적을 먼저 안내해 드리며, 사장님의 동의 하에 수리를 진행하므로 안심하셔도 됩니다.
• Q4. 타사에서 수리 불가 판정을 받은 기판도 해결이 되나요?
  • A. 패턴이 타버렸거나 부품을 구하지 못해 반려된 장비들이 메트영남으로 가장 많이 들어옵니다. 디지털 VI 추적 분석기를 통해 회로를 데이터 파형으로 정밀 분석하기 때문에 수리 성공률이 매우 높습니다.
• Q5. 수리 후 금방 다시 고장 나면 어쩌죠?
  • A. 메트영남은 기술력에 대한 확실한 책임감이 있습니다. 수리 완료 출고 후, 장비 및 증상별 기준에 따라 3~6개월간 무상 보증 AS를 확실하게 보장해 드립니다.

3. 주요 에러 코드 및 대처법 (오므론 H7BX 기준)

에러 표시	에러 명칭	원인 및 현장 대처법
E1	메모리 에러 (내부 데이터)	내부 EEPROM 소자 오류 또는 수명 저하. 전원을 껐다 켜도 지속 시 제어 보드 메모리 소자 교체 필요.
E2	메모리 에러 (파라미터)	설정 데이터에 오류 발생. 공장 출하 상태로 리셋 후 재설정 필요. 증상 지속 시 내부 회로 수리.
입력 이상	카운트 미작동	외부 입력 센서(NPN/PNP) 전원 라인 단선 또는 드라이버 내부 입력 절연 포토커플러 소손 확인.
출력 이상	접점 작동 불량	내장된 출력 릴레이 접점이 아크로 인해 융착되었거나 코일 단선. 내부 릴레이 교체 수리 필요.



H7BX-AW 상세 수리 과정

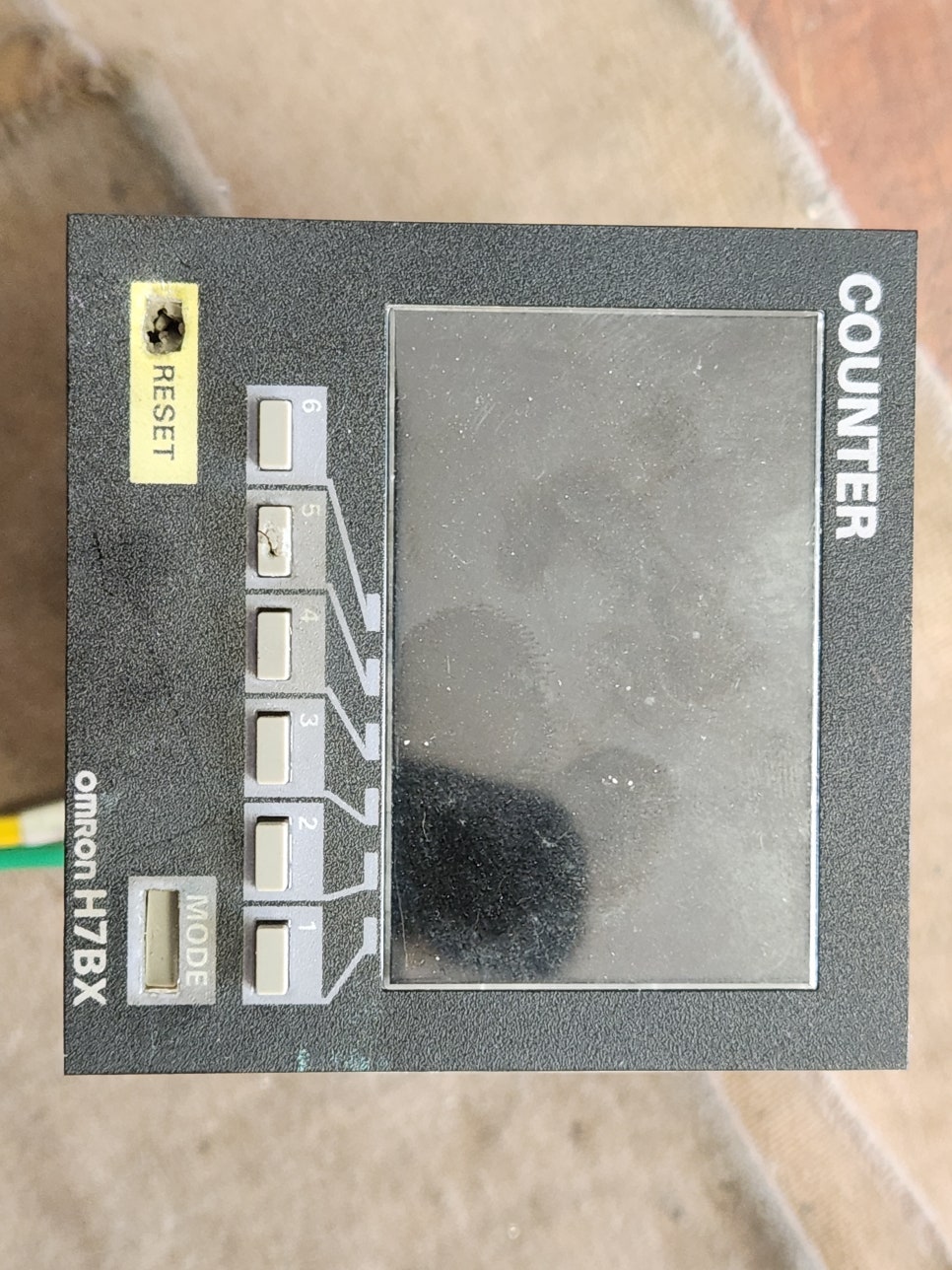

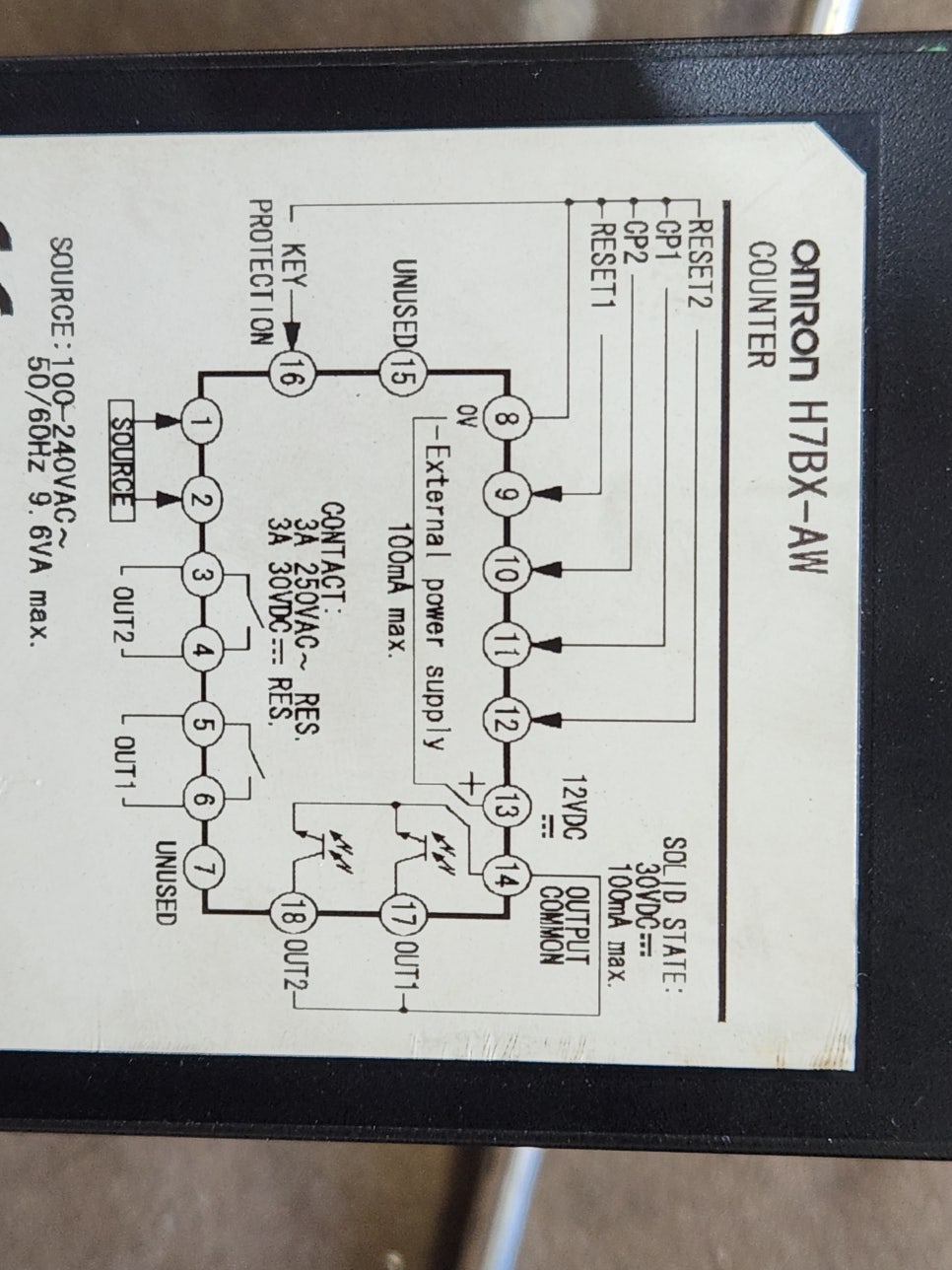

접수된 오므론 카운터는 전원은 정상적으로 켜지지만, 전면의 리셋(RESET) 버튼과 설정 변경 버튼들이 눌리지 않아 세팅 값을 바꿀 수 없는 상태였습니다.



1단계: 육안 검사 및 특수 세척

케이스를 조심스럽게 분해하여 전면 키패드 기판을 추출했습니다. 현장의 미세한 먼지와 유분이 유입되어 스위치 접점 주변이 오염되어 있었으며, 특수 세척액을 이용해 기판 클리닝 작업을 꼼꼼하게 진행했습니다.



2단계: 디지털 VI 정밀 분석 및 스위치 점검

디지털 VI 추적 분석기와 계측기를 통해 버튼을 누를 때의 저항 수치를 측정했습니다. 전면 텍트 스위치 내부의 접점판이 오랜 반복 조작으로 인해 탄성을 잃고 완전히 마모되어 전압 신호가 메인 칩셋으로 전달되지 못하는 상태임을 확인했습니다.



3단계: 부품 전량 교체 및 오버홀

불량이 발생한 특정 버튼만 교체할 경우 다른 버튼들이 순차적으로 고장 날 확률이 높기 때문에, 전면의 텍트 스위치 6개 전량을 내구성이 뛰어난 산업용 고품질 신품 부품으로 깔끔하게 교체해 드렸습니다. 추가로 오랜 가동으로 노후화된 내부 전원단의 콘덴서 보강 작업도 함께 진행했습니다.



4단계: 최종 기능 및 에이징 테스트

부품 교체 완료 후 조립하여 가동 테스트를 실시했습니다. 전면의 모든 버튼이 가벼운 터치에도 오동작 없이 정확하게 반응하는 것을 확인했으며, 모의 입력 신호를 주어 카운트 기능과 출력 릴레이가 정상적으로 작동하는지 장시간 에이징 테스트를 거쳐 완벽한 상태로 안전하게 출고해 드렸습니다.

전장장비 수리는 신뢰의 메트영남으로!

작은 카운터 하나가 멈춰도 라인 전체의 수량 체크와 공정 제어가 불가능해집니다. 30년간 쌓아온 명성과 정밀 데이터 장비를 바탕으로, 설비의 정상화를 가장 신속하고 정확하게 도와드리겠습니다.

• 대구 전 지역 및 경북 인근 공단 긴급 당일 접수 가능
• 수리 완료 후 3~6개월 무상 보증제 실시
• 타사 수리 불가 판정 장비 대환영

갑작스러운 장비 고장이나 단종 기판 수리로 애를 먹고 계신다면, 주저하지 마시고 아래 번호로 편하게 문의해 주십시오. 속 시원하게 해결해 드리겠습니다!

• 대표번호: 010-7920-1272
• 오시는 길: 대구광역시 동구 (주)메트영남
