LS산전 인버터 Starvert iG5 시리즈 (SV037FP5-4) 전원 불량 수리 완료
안녕하세요, 빠른 진단, 빠른 수리, 메트영남입니다.
경북 경주시 소재의 한 제조업체에서 입고된 LS산전의 인버터 Starvert iG5 시리즈 (SV037FP5-4) 긴급 수리 사례입니다.

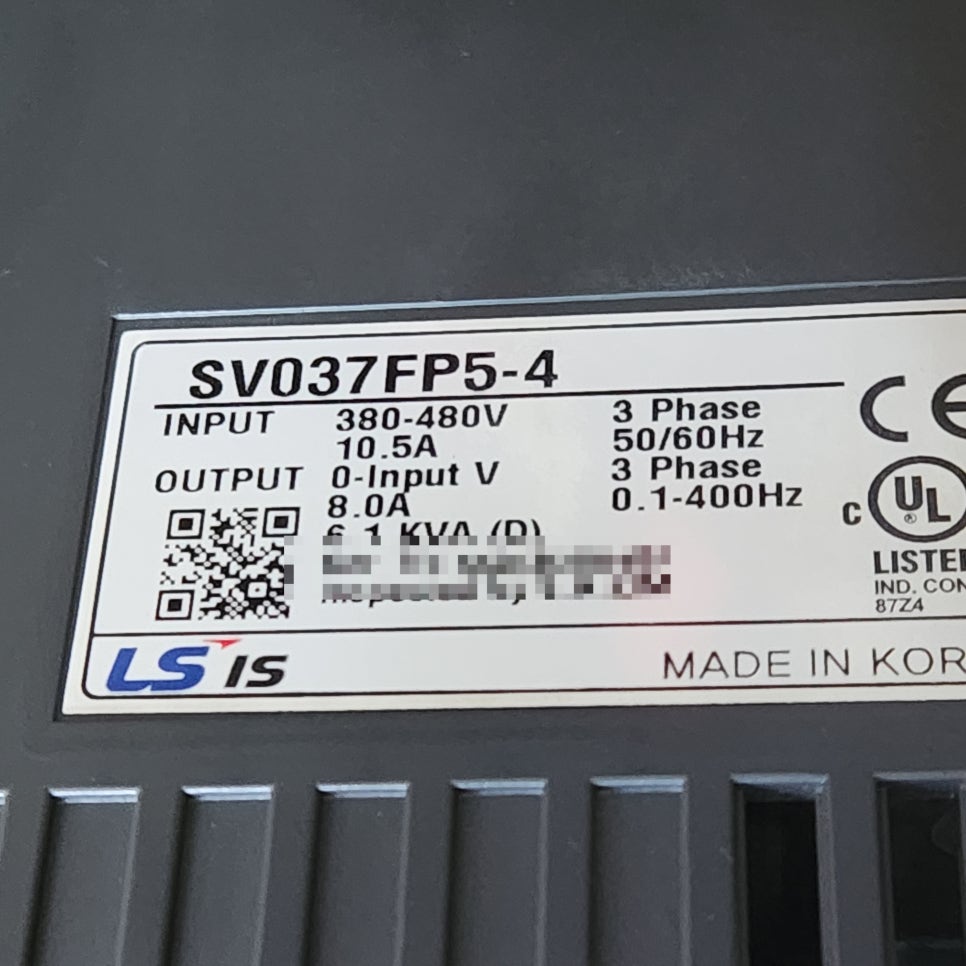

• 모델명: Starvert iG5 시리즈 (SV037FP5-4)
• 제조사: LS산전
• 품목: 인버터
• 증상: 전원 불량
• 수리 과정: 불량 소자를 신품으로 즉각 교체
긴급 수리 완료 후 출고하였습니다. 멈춘 공장 라인을 다시 돌리는 가장 빠른 솔루션 제공을 약속드립니다.
SV037FP5-4 인버터 주요 알람 및 고장 코드
인버터 운용 중 전면 키패드에 발생할 수 있는 대표적인 에러 코드입니다.
- OCT / OC (Over Current) : 과전류 트립 (전력 소자 이상 및 급가속)
- OVT / OV (Over Voltage) : 주회로 DC 뱅크 과전압 감지
- LVT / LV (Low Voltage) : 제어 전원 및 주회로 저전압 트립
- ETH / OL (Electronic Thermal) : 모터 과부하 및 열화 감지
- DISPLAY BLANK : 전원부(SMPS) 불량으로 인한 전원 무감 및 키패드 암전
LS산전 iG5 시리즈 5대 주요 고장 증상
- 메인 R, S, T 전원을 투입해도 전면 키패드 LED가 전혀 켜지지 않는 전원 불량 현상
- 가동(RUN) 신호 입력 즉시 차단기가 트립되거나 OC(과전류) 알람이 발생하는 현상
- 내부 냉각 팬(Fan) 불량 또는 방열판 먼지 누적으로 인한 과열(Overheat) 트립
- 주회로 평형 콘덴서 열화로 인한 모터 출력 전압 불균형 및 진동 발생
- 제어 단자대(I/O) 신호 인식 불능 및 상위 PLC와의 통신(RS-485) 에러
자주 묻는 질문 (FAQ) TOP 5
Q1. 전원이 전혀 안 들어오는데 내부 메인 모듈(IGBT)이 터진 건가요?
A. 반드시 그렇지는 않습니다. IGBT 모듈 파손일 수도 있지만, 인버터 내부의 제어 전원을 공급해 주는 SMPS(스위칭 전원) 회로의 퓨즈, 스위칭 FET, PWM IC, 또는 충전 저항 소손이 원인인 경우가 많습니다. 메트영남에서는 파워단과 제어단을 정밀 분리 측정하여 정확한 원인을 찾아냅니다.
Q2. 경주 지역 제조업체인데 화물이나 퀵 서비스로 수리 입출고가 가능한가요?
A. 네, 가능합니다. 경주, 포항, 영천 등 경북 지역은 대신화물, 경동화물 및 퀵 서비스를 통해 입출고가 가능하며, 사전에 연락 주시면 입고 즉시 우선 점검하여 신속하게 처리해 드립니다.
Q3. 수리 후 인버터에 입력되어 있던 모터 제어 파라미터(설정값)가 초기화되나요?
A. 전원부 및 SMPS 회로 수리는 내부 EEPROM에 저장된 파라미터 데이터에 영향을 주지 않으므로, 기존 현장의 주파수 및 가감속 시간 설정값 그대로 유지됩니다.
Q4. iG5 시리즈처럼 단종된 구형 인버터도 수리 부품 수급이 되나요?
A. 네, 메트영남은 LS산전 iG5, iG5A, iS5, iS7 등 구형부터 최신 시리즈까지 파워 모듈(IPM/IGBT), 제어 보드, SMPS 정품 소자를 항시 보유하고 있어 단종 모델도 신속한 수리가 가능합니다.
Q5. 수리 완료 후 AS 보증 기간은 어떻게 되나요?
A. 수리 완료 출고 후 동일 부위 동일 증상 발생 시 6개월간 무상 보증 AS를 확실하게 책임을 지고 제공해 드립니다.
전원부(SMPS) 정밀 수리 및 오버홀 과정
입고 즉시 인버터를 분해하여 파워 보드 및 메인 제어 PCB를 추출했습니다. 디지털 VI 분석기 및 회로 계측기를 통해 주회로 DC 버스 전압과 SMPS 1차/2차단 스위칭 회로를 정밀 계측했습니다.
진단 결과, 내부 스위칭 전원(SMPS) 회로 내의 스위칭 제어 IC 및 주변 PWM 파워 FET, 1차단 보호 다이오드가 고전압 스트레스로 인해 소손된 상태였습니다. 이로 인해 메인 제어 보드로 DC 5V/15V 제어 전원이 공급되지 않아 전원이 켜지지 않았던 것입니다.
소손된 SMPS 주변 소자들을 깔끔하게 제거하고, 순정 신품 정품 소자로 1:1 교체 장착을 완료했습니다. 아울러 상시 고열에 노출되는 대용량 평형 콘덴서 및 전원부 전해 콘덴서를 선제적으로 전량 교체(오버홀)하여 장비의 안정성을 높였습니다.

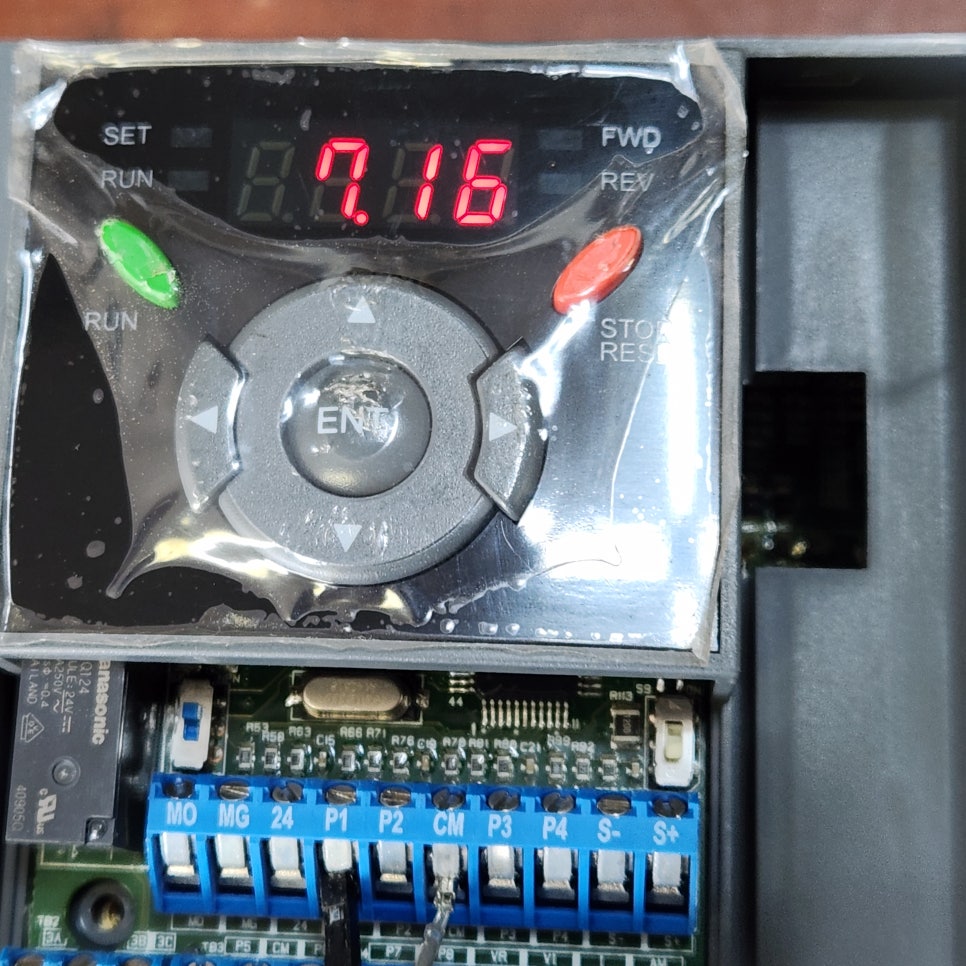

수리 완료 후 AC 400V 메인 전원을 투입하여 전면 키패드 정상 부팅을 확인했습니다. 이어 정밀 부하 테스트 벤치에서 무부하 및 모터 실부하 운전 테스트를 진행하여 3상 출력 전압 균형, 전류 치우침 없음, 가감속 정상 동작을 완벽히 검증한 후 안전하게 출고해 드렸습니다.
주식회사 메트영남은 대구 동구에 위치하고 있으며, 단종된 산업용 인버터, PLC, 서보 드라이브, HMI 터치패널, 각종 전용 PCB 보드 수리 전문 기업입니다. 30년 한 길만을 걸어온 정확한 기술력으로 현장 장비의 가동률을 확실하게 지켜드리겠습니다.
- 연락처: 010-7920-1272
- 주소: 대구광역시 동구 동촌로 284 메트영남 빌딩 1~4층
- AS 보증: 수리 부위 동일 증상 기준 6개월 무상 보증
