프로페이스(Pro-Face) 터치패널 GP-4501T PFXGP4501TADW 터치입력 불능 수리 완료

프로페이스(Pro-Face) 터치패널 GP-4501T PFXGP4501TADW 터치입력 불능 수리 완료

안녕하세요, 산업용·자동화장비 수리 전문업체 메트영남입니다.
경남 김해시에 위치한 제조업체에서 입고된 프로페이스(Pro-Face)의 터치패널 GP-4501T PFXGP4501TADW 긴급 수리 사례입니다.



• 모델명: GP-4501T PFXGP4501TADW



• 제조사: 프로페이스(Pro-Face)



• 품목: 터치패널



• 증상: 터치입력 불능

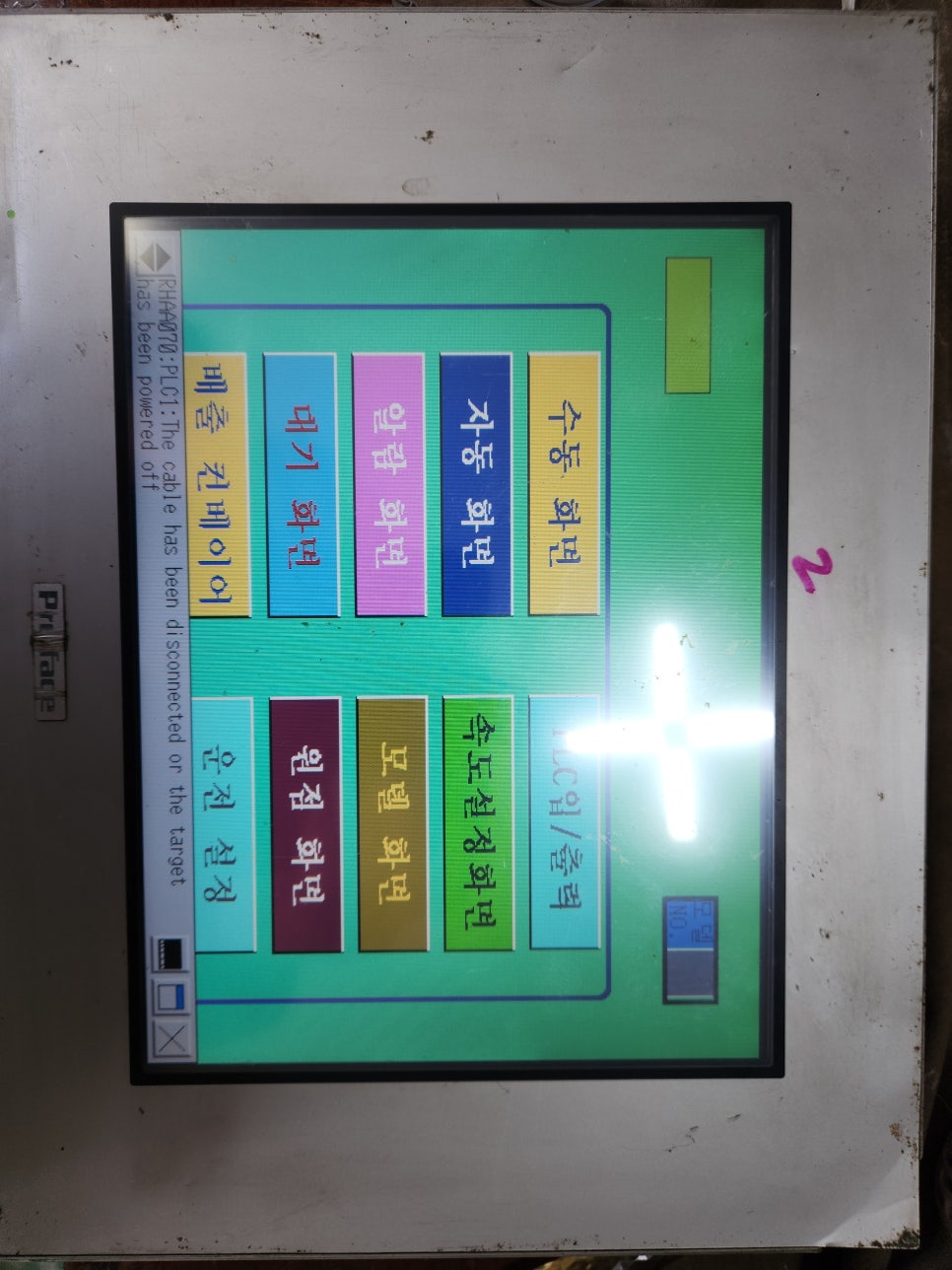

• 수리 과정: 터치스크린 교체 작업을 진행하고, 이후 정밀 터치 교정을 통해 모든 입력 영역에서 정상 작동을 확인

GP-4501T PFXGP4501TADW 터치입력 불능 수리

GP-4501T PFXGP4501TADW 터치입력 불능 수리

GP-4501T PFXGP4501TADW 터치입력 불능 수리

GP-4501T PFXGP4501TADW 터치입력 불능 수리

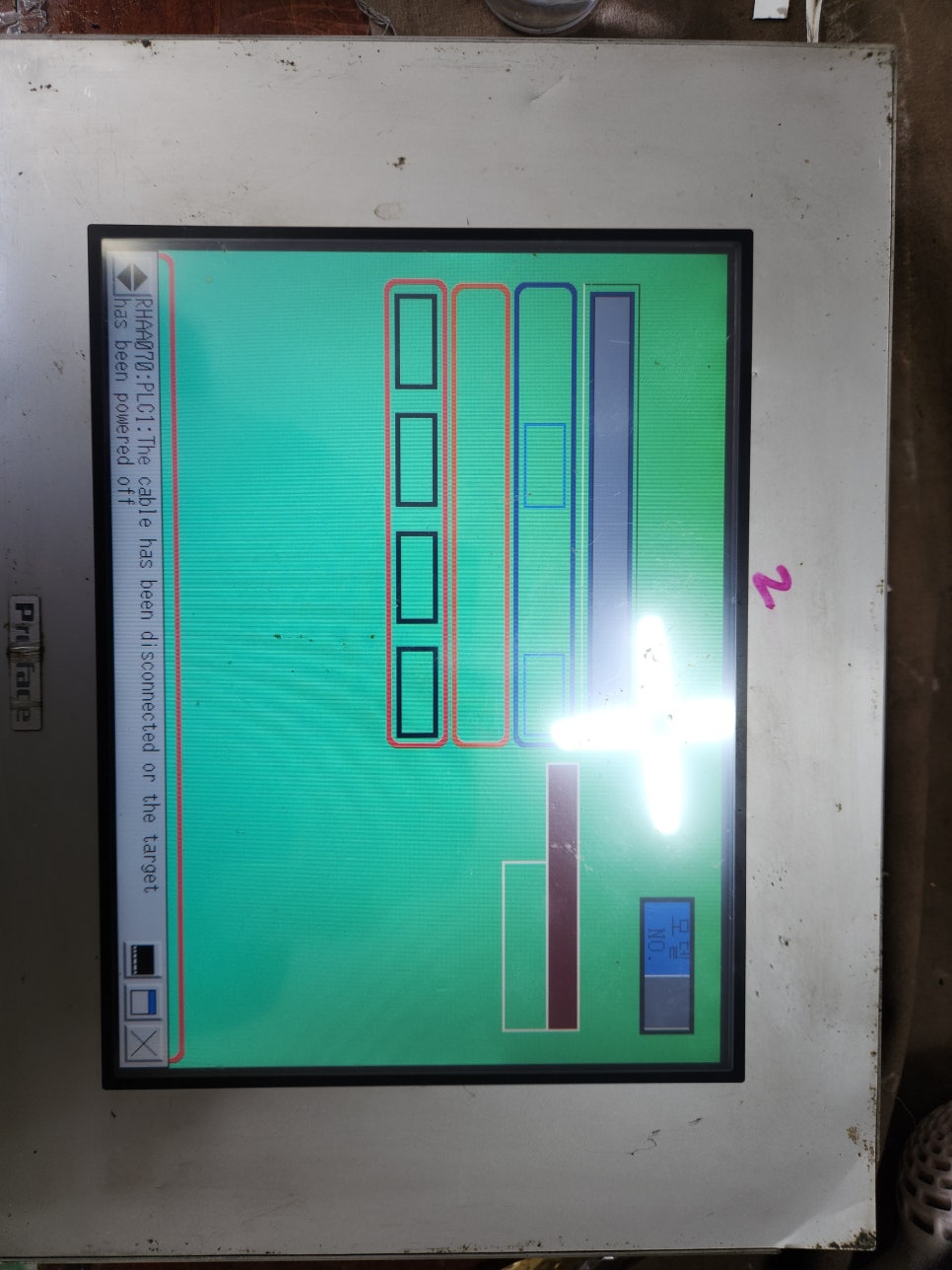

수리 및 정밀 테스트 후 정상 출고 하였습니다.



30년 경력의 산업용 전자 장비 수리 전문 기업, (주)메트영남입니다. 대구·경북 지역 제조업체 현장에서 라인 가동 중단의 원인이 되는 프로페이스(Pro-face) GP4000 시리즈 핵심 HMI 장비인 GP-4501T (모델명: PFXGP4501TADW) 모델의 '터치 입력 불능' 증상에 대한 주요 고장 분석, 자주 묻는 질문(FAQ), 주요 수리 포인트 및 현장 유지보수 가이드를 종합 리포트 형태로 정리해 보았습니다.



프로페이스 GP-4501T 모델은 선명한 TFT 컬러 디스플레이와 강력한 통신 기능을 바탕으로 수많은 자동화 설비의 인터페이스를 담당하고 있습니다. 그러나 상시 가동 및 빈번한 작업자 조작으로 인해 터치스크린 패널의 물리적 수명 저하나 내부 제어보드의 전원단 열화가 발생하면 터치 입력이 완전히 먹통이 되는 증상이 발생합니다. 당사는 축적된 리페어 노하우와 순정 규격 자재를 바탕으로 신속하고 완벽한 복구 솔루션을 제공합니다.

1. 주요 고장 증상 및 기술적 원인 (Technical Analysis)

1. 아날로그 저항막 터치 패널의 물리적 마모 및 절연 파괴
   • 현상: LCD 화면 상의 모든 작화 화면과 데이터는 정상적으로 출력되나, 전면의 어떤 아이콘이나 버튼을 눌러도 전혀 인식되지 않는 터치 먹통 상태.
   • 원인: 장기간 현장에서 작업자의 반복적인 가압으로 인해 전면 저항막 투명 전극층(ITO)의 절연 성능이 저하되거나 미세 크랙이 발생하여 누름에 따른 전압 변동을 인식하지 못함.
   • 수리: 손상된 구형 터치 글라스를 정밀 적출하고, 외형 규격 및 신호 핀 배열이 완벽히 일치하는 프로페이스 순정 사양의 산업용 고품질 신품 터치스크린 패널로 전격 교체합니다.
2. 전도성 분진 유입에 따른 터치 컨트롤러(Decoder) 회로 쇼트
   • 현상: 터치 패널을 신품으로 교체했음에도 특정 좌표가 밀리거나, 화면을 누르지 않았는데도 특정 버튼이 상시 눌려 있는 것으로 오작동하는 현상.
   • 원인: 구미, 경주, 달성공단 등 제조 공장 현장의 미세 금속 분진이나 유증기가 전면 베젤 틈새로 유입되면서 메인 제어보드의 터치 신호 변환 IC(AD 변환기) 주변 주변 소자에 미세 합선 유발.
   • 수리: BGA 정밀 장비 및 계측기를 활용하여 터치 디코더 회로를 분석하고, 정전기 방지 전용 세정제를 사용하여 기판 전체를 화학적으로 오버홀 세정 및 특성 저하 소자를 보수합니다.
3. 로직 공급 전원단(SMPS) 열화 및 리플 노이즈 유입
   • 현상: 터치 입력 불능 증상과 함께 화면이 미세하게 떨리거나 백라이트 밝기가 불규칙하게 변화하며, 간헐적으로 시스템이 리셋되는 현상 동반.
   • 원인: 24시간 상시 전원 인가로 인해 직류(DC) 제어 전압을 안정적으로 걸러주는 내장 전원단의 평활 전해 콘덴서들이 열화되어 전해액 건조(Dry-up) 현상 발생.
   • 수리: 장비의 장기적인 신뢰성 확보를 위해 수명이 다한 노후 콘덴서들을 고온용(105도), 저저항(Low-ESR) 최고급 산업용 부품으로 전량 오버홀 교체하여 로직 전원의 안정성을 회복시킵니다.

2. 자주 묻는 질문 (FAQ) - 실무 Top 5

• Q1. 터치 패널 교체 및 보드 수리를 진행하면 내부에 들어있는 기존 작화 프로그램이 지워지나요?
  • A: 아니요. 터치 글라스 교체 및 메인보드 회로 리페어 작업은 핵심 구동 프로그램과 작화 데이터가 저장되는 FEPROM 및 비휘발성 메모리(SRAM) 영역과 물리적으로 완전히 분리되어 진행됩니다. 기존 데이터는 100% 보존되므로 수리 후 백업 프로그램 재다운로드 없이 현장에 즉시 장착하여 가동하실 수 있습니다.
• Q2. 달성공단이나 구미, 경주 공단 지역인데 단종 모델 긴급 수리 및 당일 출고가 가능한가요?
  • A: 네, 당연히 가능합니다. 저희 (주)메트영남은 대구 동구에 위치하여 경북권 전역과의 접근성이 매우 뛰어납니다. GP-4501T 모델에 탑재되는 정품 터치스크린 패널과 전원부 핵심 소자들을 상시 다량 보유하고 있어 사전 연락 후 긴급 입고 시 당일 즉시 정밀 진단 및 당일 수리 완료를 최우선으로 지원합니다.
• Q3. 터치가 잘 안 눌러질 때 현장에서 볼펜 끝이나 드라이버로 세게 누르면 일시적으로 작동하나요?
  • A: 절대 금지해야 하는 조치입니다. 날카롭고 단단한 도구를 사용하면 전면 보호 시트 필름이 찢어지며 내부 유리 패널이 깨지거나 메인보드 커넥터 패턴까지 끊어져 수리 범위가 대폭 커지고 복구가 까다로워집니다. 반응이 둔해지면 즉시 리페어를 맡기셔야 합니다.
• Q4. 제조사(Pro-face) 센터에서 단종을 이유로 수리 거부 판정을 받았는데 수리가 정말 되나요?
  • A: 네, 문제없이 완벽하게 수리됩니다. 공식 서비스 센터에서는 단종 모델에 대해 보드 단품 공급 중단을 이유로 수리 불가 판정을 내리거나 신형 장비로의 교체를 권유하지만, (주)메트영남은 부품 단위(Component Level) 회로 역설계 수리를 전문으로 하기 때문에 레거시 장비도 얼마든지 완벽 복구가 가능합니다.
• Q5. 단순히 고장 난 터치 글라스만 바꾸는 것보다 왜 전량 오버홀 수리를 해야 하나요?
  • A: 산업용 HMI는 소모성 부품들의 수명 주기가 비슷합니다. 고장 난 터치 글라스만 바꾸면 얼마 지나지 않아 노후된 내부 전원단 콘덴서가 터져 전원 무감이나 통신 에러 알람으로 라인이 다시 멈추게 됩니다. 입고 시 전원단 오버홀을 동시에 진행하는 것이 중복 수리 비용과 라인 중단 손실을 막는 가장 확실한 방법입니다.

3. 주요 고장 증상 및 수리 포인트 (Troubleshooting)

고장 증상	주요 원인 및 점검 사항	수리 및 정비 포인트
터치 입력 무반응	저항막 필름 마모, 내부 유리 파손 및 패턴 단선	순정 규격 신품 터치 패널 교체 및 핀 커넥터 복구
터치 좌표 밀림 / 오작동	제어보드 분진 침투 및 터치 디코더 IC 에러	시스템 캘리브레이션 재설정 및 인터페이스 회로 보수
화면 백화 / 무감 현상	LCD 백라이트 수명 종료 및 인버터 회로 불량	고휘도 산업용 LED 백라이트 개조 및 구동단 리페어
전원 무감 (Power Dead)	1차 입력 전원 정류 다이오드 단락 및 퓨즈 단선	SMPS 제어 칩셋 교체 및 전원단 쇼트 회로 완벽 복구
통신 접속 에러 (PLC 통신 불능)	통신 드라이버 IC(RS-232C/422/485) 서지 파손	인터페이스 절연 소자 교체 및 오실로스코프 파형 검증

4. 알람 코드 및 HMI 현장 유지보수 가이드

1. 터치 인식 감도 저하 방지 (베젤 테두리 클리닝)
   • 가동 전후로 부드러운 마른 천이나 부식성이 없는 전용 세정제를 타월에 살짝 묻혀 베젤 테두리 가장자리를 닦아내십시오. 테두리 틈새에 전도성 금속 분진이나 기름때가 끼면 특정 좌표가 상시 눌려 있는 것으로 오인하여 전체 터치 불능을 유발할 수 있습니다.
2. 현장 전원 품질 및 외부 서지 노이즈 관리
   • GP-4501T 모델은 정밀 로직 소자로 이루어져 있어 외부 서지 노이즈에 취약합니다. 현장 대형 모터, 인버터, 용접기 가동 시 발생하는 강한 전력 서지는 HMI 전원부를 파괴하는 주원인이 되므로, 제어반 함체 전단에 AC 노이즈 필터와 서지 보호기(SPD)를 필수적으로 결선하여 운용하십시오.

5. 전문가의 조언

"프로페이스 GP-4501T는 공장의 생산 공정을 시각화하고 제어하는 중추적인 장치입니다. 눈에 보이는 터치 불량 증상 뒤에는 보이지 않는 내부 전원단 콘덴서의 부식과 리플 노이즈가 동반되는 경우가 대부분입니다. 저희 (주)메트영남은 30년 엔지니어의 자부심을 걸고, 외형 패널 교체는 물론 내부 회로 전반의 내구성까지 신품 수준으로 복원하는 종합 오버홀 수리를 제공합니다. 철저한 실부하 에이징 및 터치 반응 연속 테스트를 마쳤으니 현장에서 안심하고 상시 가동하시기 바랍니다."
