자노메(JANOME) 컨트롤러 JPBC-2004 전원 무감 수리 완료
안녕하세요, 30년 전통의 산업장비 수리 전문기업 메트영남입니다.
대구 달성공단 제조업체에서 입고된 자노메(JANOME)의 컨트롤러 JPBC-2004 긴급 수리 사례입니다.

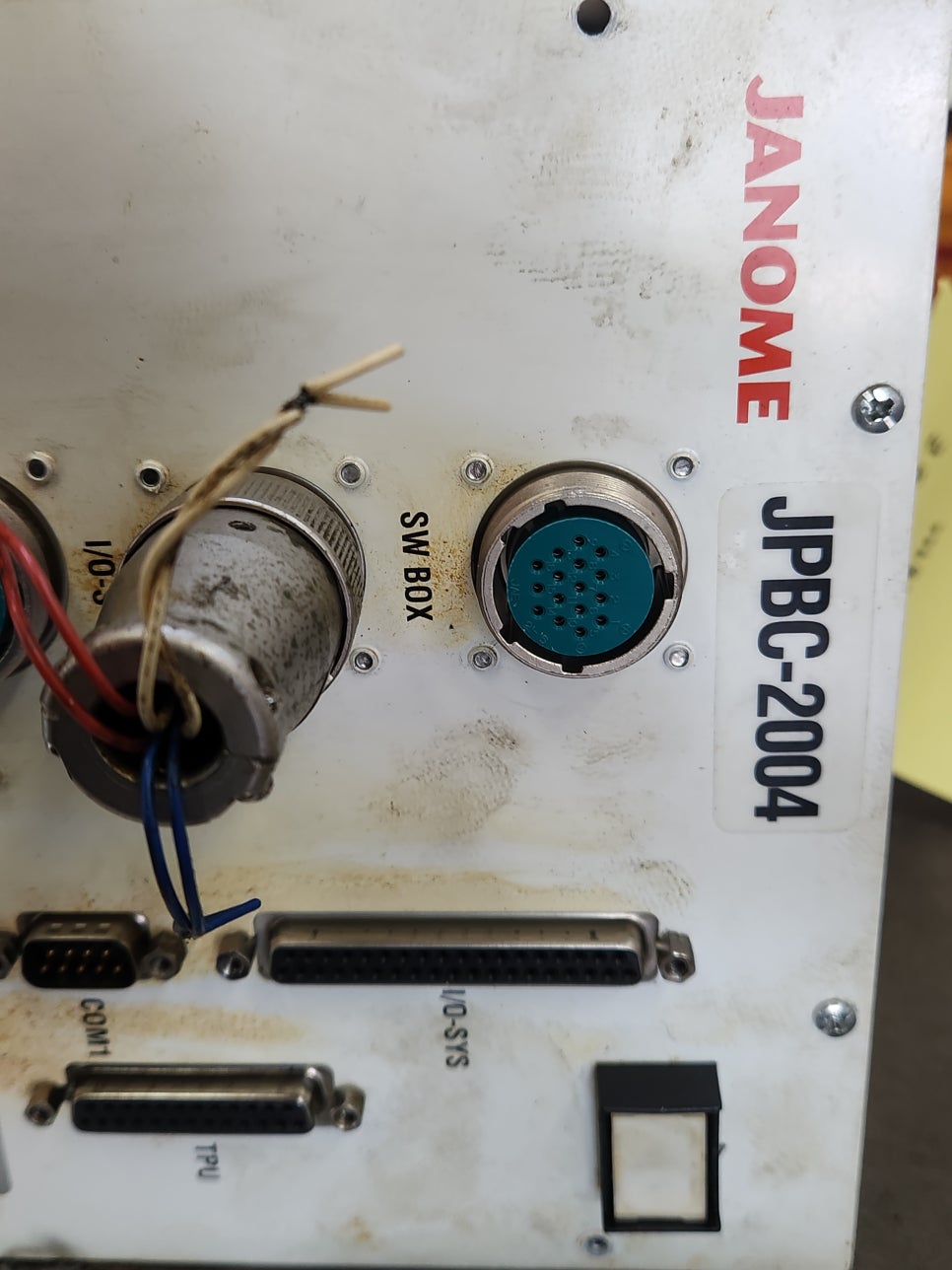

• 모델명: JPBC-2004
• 제조사: 자노메(JANOME)
• 품목: 컨트롤러
• 증상: 전원 무감
• 수리 과정: 메인 전원단(SMPS) 회로 분석, 불량 소자(소모성 부품 및 IC) 교체, 에이징 테스트 후 당일 정상 출고
정밀 수리 후 품질 검사를 완료하여 출고하였습니다.
30년 경력의 산업용 전자 장비 수리 전문가, (주)메트영남입니다. 대구 달성산업단지 내 제조업체의 생산 라인에서 핵심적인 역할을 하는 자노메(JANOME) JPBC-2004 로봇 컨트롤러의 '전원 무감(No Power)' 고장 건을 접수하고, 라인 중단으로 인한 손실을 최소화하기 위해 즉각적인 정밀 진단과 회로 오버홀을 통해 당일 긴급 수리를 완료하였습니다.
해당 컨트롤러는 상시 가동되는 정밀 제어 장비로, 전원부 회로의 노후화가 진행되면 급작스럽게 장비가 멈추는 증상이 빈번합니다. (주)메트영남은 이러한 긴급 상황에 대응하여 핵심 부품 상시 보유 및 당일 복구 시스템을 가동하고 있습니다.
1. 정밀 기술 분석 (Technical Analysis)

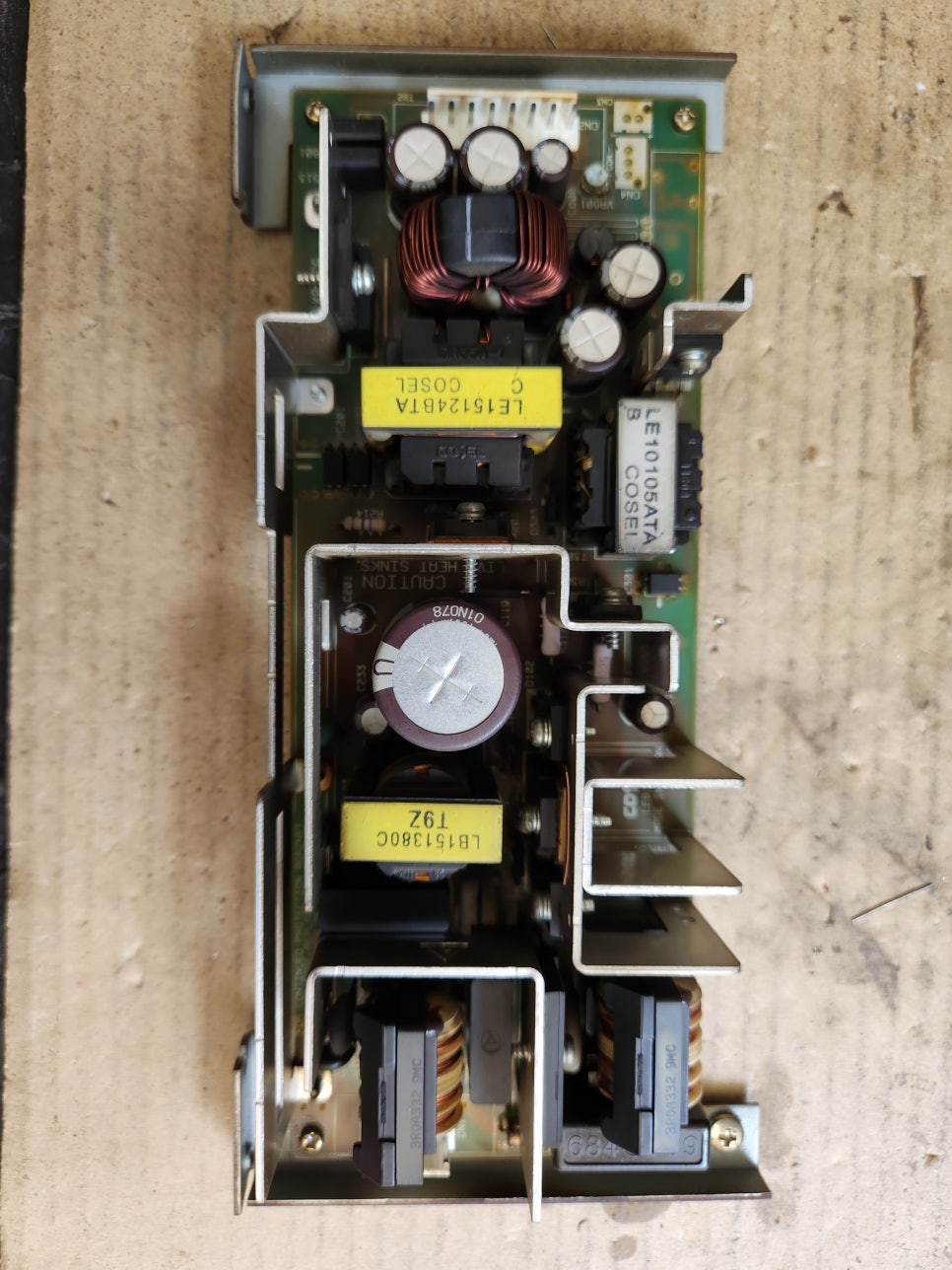

- 메인 SMPS 스위칭 전원부 소손 및 제어 IC 복구
- 현상: 전원 스위치를 켜도 컨트롤러 상태 표시 LED나 디스플레이가 전혀 점등되지 않는 전원 무감(Dead) 상태.
- 원인: 장시간 가동으로 인한 1차측 스위칭 반도체(MOSFET/IGBT)의 열화 및 서지(Surge) 유입으로 인한 PWM 제어 IC 소손.
- 수리: 파손된 스위칭 소자를 정밀 적출하고, 고사양 산업용 부품으로 교체하여 안정적인 스위칭 동작을 복구했습니다.
- 평활 회로 전해 콘덴서 전량 오버홀(Overhaul)
- 현상: 가동 중 간헐적인 로직 에러 또는 전원부에서 고주파 소음 발생.
- 원인: 고온 환경에서 상시 가동되는 특성상, 직류 전원을 평활하는 전해 콘덴서의 전해액 건조(Dry-up) 및 용량 저하 발생.
- 수리: 모든 노후 콘덴서를 고온(105°C), 저저항(Low-ESR) 사양의 최상급 부품으로 교체하여, 깨끗하고 안정적인 로직 전압을 확보했습니다.
- 로직 보드 내 절연 인터페이스 점검
- 현상: 전원 공급 후 외부 신호 인식 불능 및 통신 에러 발생.
- 원인: 전원부 노후화로 인해 리플(Noise)이 로직 회로로 유입되어 인터페이스 IC의 동작 이상 유발.
- 수리: 전원 안정화 후, 신호 라인의 절연을 담당하는 포토커플러 및 통신 드라이버 IC를 점검하여 로직 회로의 무결성을 확보했습니다.
2. 자주 묻는 질문 (FAQ) - 실무 Top 5
- Q1. 전원이 전혀 안 들어오는데 어떻게 수리하나요?
- A: 전원부의 핵심 소자인 스위칭 FET와 PWM IC를 우선 점검합니다. 저희는 자노메 컨트롤러에 맞는 전용 부품을 상시 보유하고 있어 당일 부품 교체와 정밀 회로 수리가 가능합니다.
- Q2. 수리 후에 내부 프로그램이나 티칭 데이터가 사라지지 않나요?
- A: 하드웨어 전원부 수리는 데이터를 저장하는 메모리 영역(Flash/EEPROM)에 물리적인 영향을 주지 않습니다. 따라서 기존의 작업 프로그램과 설정값은 100% 그대로 보존됩니다.
- Q3. 달성공단 현장에서 입고 후 당일 수리가 정말 가능한가요?
- A: 네. (주)메트영남은 대구에 위치한 이점을 활용하여, 긴급 입고 시 우선 진단 및 즉시 수리를 원칙으로 운영하고 있습니다. 대부분의 부품이 준비되어 있어 당일 수리 및 테스트 출고가 가능합니다.
- Q4. 왜 퓨즈만 교체해서는 안 되나요?
- A: 전원부 퓨즈가 단선되었다는 것은 내부 회로에 단락(쇼트)이 발생했다는 신호입니다. 회로 수리 없이 퓨즈만 바꾸면 2차 파손이 발생하므로 반드시 내부 스위칭 소자의 단락 여부를 정밀 진단해야 합니다.
- Q5. 수리 후 내구성은 어느 정도 유지되나요?
- A: 단순히 고장 난 부품만 교체하는 것이 아니라, 수명이 다한 주변 소모성 콘덴서까지 전량 오버홀하기 때문에 신품에 준하는 안정적인 내구성을 다시 확보하게 됩니다.
3. 핵심 유지보수 가이드 및 예방 수칙
- 전원 공급 안정화: 제어반 전단에 노이즈 필터나 서지 보호기(SPD)를 설치하여 현장의 순간 정전이나 서지 유입으로부터 SMPS를 보호하십시오.
- 주기적인 에어 클리닝: 케이스 틈새로 유입된 금속 분진은 습기와 만나 회로 기판의 미세 쇼트를 유발합니다. 주기적으로 에어 클리닝을 통해 분진을 제거해 주십시오.
- 주변 온도 관리: 자노메 컨트롤러는 고온에 민감합니다. 제어반 내부 냉각 팬의 동작 상태를 매일 확인하여 방열 성능을 유지하는 것이 전원부 수명을 연장하는 가장 효과적인 방법입니다.
4. 전문가의 조언
"자노메 컨트롤러 전원 무감 증상은 갑작스럽게 발생하지만, 미리 정비된 전원부 오버홀을 통해 예방이 가능한 분야입니다. 이번 달성공단 제조업체의 수리는 근본적인 회로 결함을 제거하고, 향후 수년간 안정적으로 가동될 수 있도록 모든 전원 콘덴서를 새것으로 교체하는 예방 정비까지 완벽히 마쳤습니다. 철저한 실부하 에이징 테스트를 거쳐 출고했으니 현장에서 안심하고 가동하시기 바랍니다."
