현대(HYUNDAI) 티칭 펜던트 TP520 TP510 화면 무(부팅 불량) 수리 완료
안녕하세요, 30년 전통의 산업장비 수리 전문기업 메트영남입니다.
경북 왜관공단에 위치한 제조업체에서 입고된 현대(HYUNDAI)의 티칭 펜던트 TP520 TP510 긴급 수리 사례입니다.
• 모델명: TP520 TP510
• 제조사: 현대(HYUNDAI)
• 품목: 티칭 펜던트

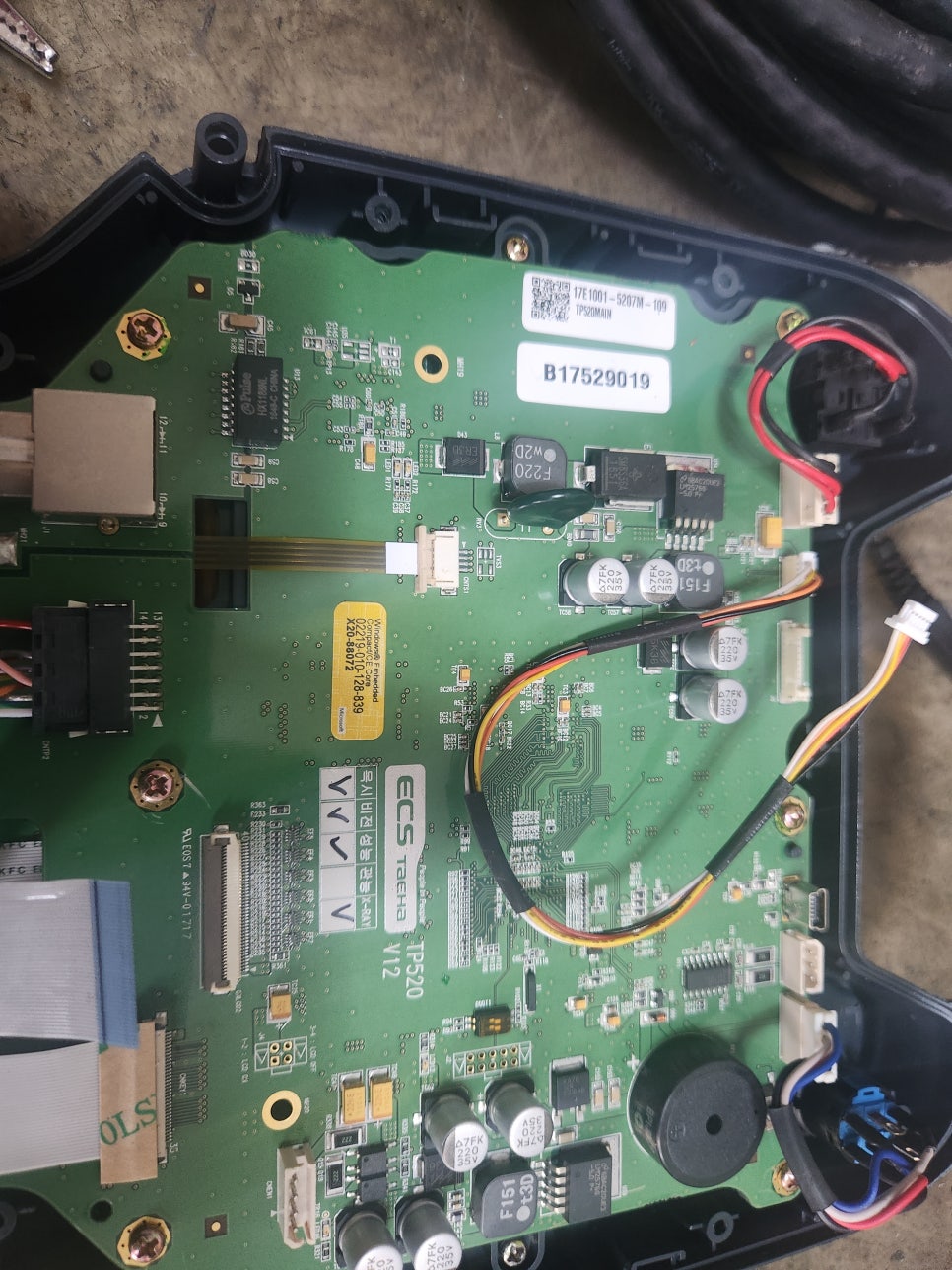

• 증상: 화면 무(부팅 불량)

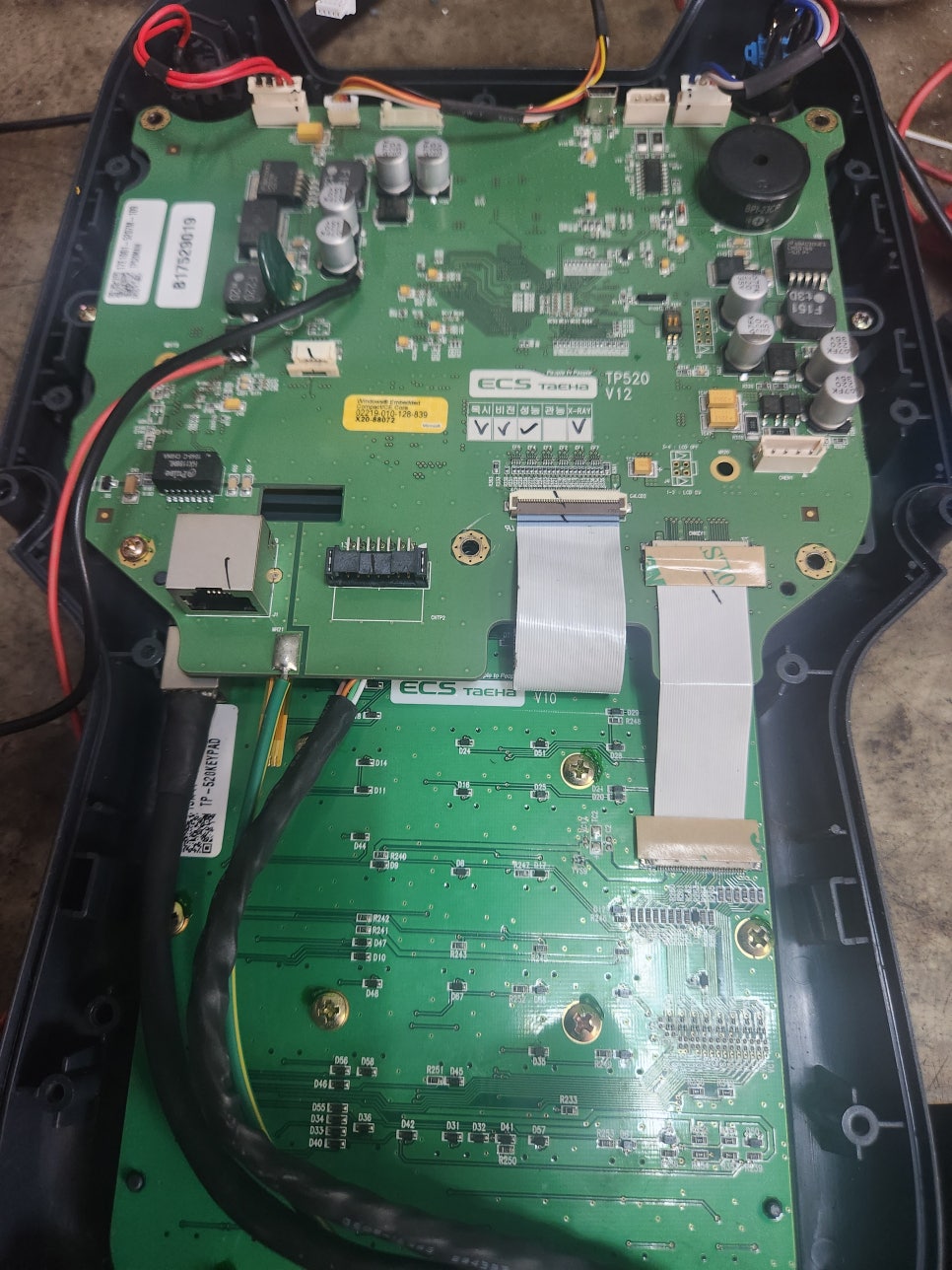

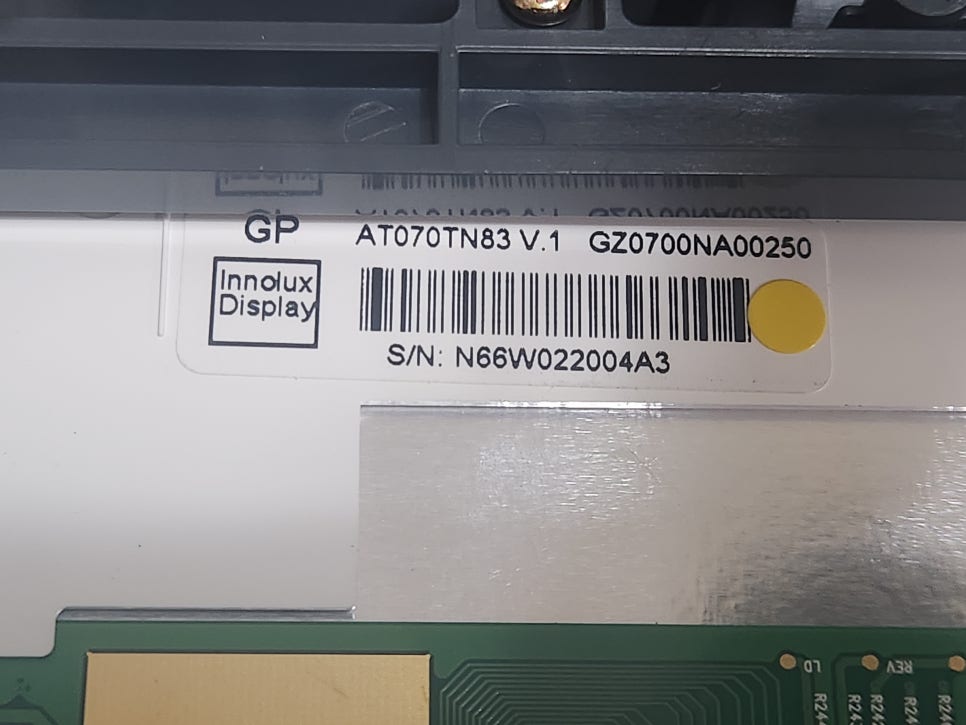

• 수리 과정: 정밀 계측을 통해 불량 파트를 찾아내고 노후 부품까지 일괄 교체하여 완벽하게 수리

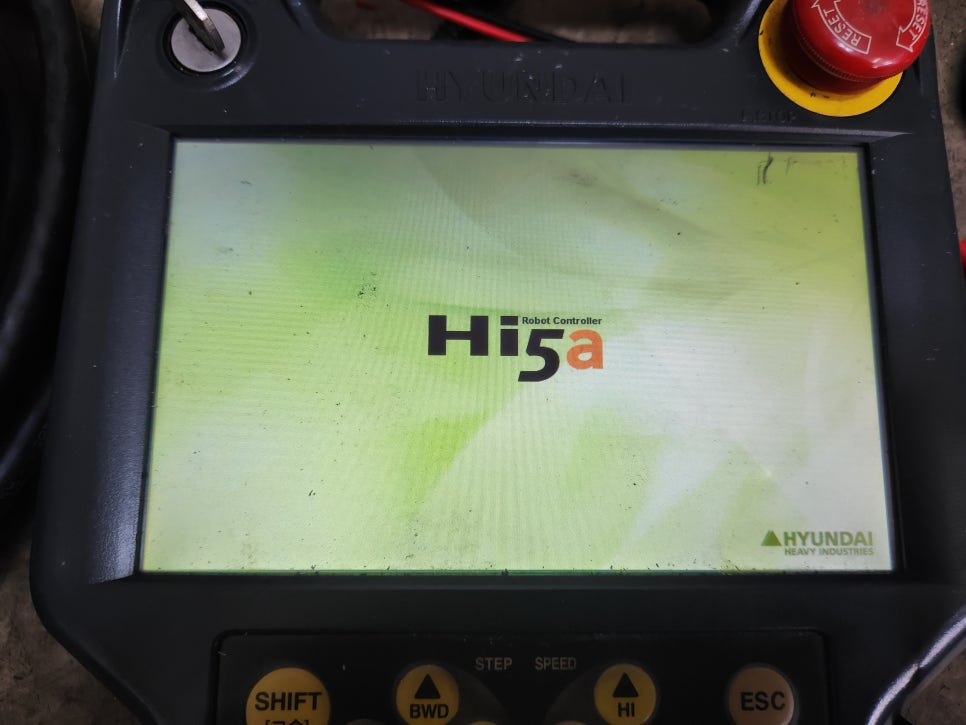

정밀 수리 후 품질 검사를 완료하여 출고하였습니다.
30년 경력의 산업용 전자 장비 수리 전문가, (주)메트영남입니다. 현대 로봇(현대로보틱스) 시스템의 핵심 오퍼레이팅 장치인 티칭 펜던트 TP510 및 TP520 모델의 주요 고장 분석, 자주 묻는 질문, 알람 코드 및 유지보수 가이드를 종합 리포트 형태로 정리해 보았습니다.
티칭 펜던트는 로봇의 움직임을 직접 제어하고 프로그램을 티칭하는 장비로, 현장에서 이동 및 휴대하며 사용하기 때문에 물리적 충격과 환경적 요인으로 인한 고장이 빈번하게 발생합니다. (주)메트영남은 핵심 자재를 상시 보유하여 생산 라인의 공백을 최소화하는 긴급 수리를 지원합니다.
1. 주요 고장 증상 및 기술적 원인 (Technical Analysis)
- 터치스크린 마모 및 입력 불능 (Touch Panel Failure)
- 현상: LCD 화면은 정상적으로 나오나 전면 패널을 눌러도 터치 인식이 되지 않거나, 누른 위치와 전혀 다른 좌표가 찍히는 현상.
- 원인: 가혹한 작업 환경에서 반복적인 누름으로 인한 아날로그 저항막 전극층의 마모, 또는 분진 및 유증기 유입으로 인한 단선.
- 수리: 노후된 기존 터치 패널을 적출하고, 내구성이 강화된 현대 로봇 규격의 고품질 신품 터치 패널로 교체 후 캘리브레이션을 진행합니다.
- 비상정지(E-STOP) 및 데드맨 스위치 작동 불량
- 현상: 비상정지 버튼을 눌러도 해제되지 않거나, 후면 데드맨 스위치(Deadman Switch) 접점 불량으로 인해 '서보 온(Servo On)' 상태가 유지되지 않고 로봇이 구동하지 않음.
- 원인: 낙하 충격으로 인한 스위치 내부 접점 파손 또는 반복 사용에 따른 스프링 및 기계적 구조물 마모.
- 수리: 안전과 직결된 핵심 안전 부품이므로 릴레이 및 접점 상태를 점검하여 안전 표준 규격에 맞는 신품 스위치로 즉시 교체합니다.
- 전원 무감 및 부팅 불능 (Power & Logic Failure)
- 현상: 메인 컨트롤러(Hi5/Hi5a 등)와 연결 케이블을 꽂아도 펜던트 화면이 전혀 켜지지 않거나, 로고 화면에서 멈추는 현상.
- 원인: 내부 로직 전압을 생성하는 DC-DC 컨버터 회로 소손, 또는 메인 CPU 보드의 플래시 메모리 데이터 왜곡 및 콘덴서 열화.
- 수리: 전원 입력단 회로를 역추적하여 불량 반도체 소자를 교체하고, 노후 콘덴서를 오버홀하여 안정적인 직류 전원을 복구합니다.
- 펜던트 전용 통신 케이블 및 커넥터 단선
- 현상: 통신 링크 에러 알람이 발생하거나, 케이블을 특정 방향으로 구부릴 때만 간헐적으로 전원이 켜짐.
- 원인: 로봇 주변에서 펜던트를 이동하며 사용할 때 발생하는 케이블 꼬임, 밟힘으로 인한 내부 심선 단선 및 원형 커넥터 핀 변형.
- 수리: 단선 구간을 정밀 검측하여 케이블을 재결선하거나, 손상이 심한 경우 고유연성 로봇 전용 케이블 세트로 전량 교체합니다.
2. 자주 묻는 질문 (FAQ) - 실무 Top 5
- Q1. 티칭 펜던트를 수리하면 내부 로직 프로그램이나 로봇 좌표 데이터가 날아가나요?
- A: 아니요. 티칭 펜던트는 사용자 인터페이스(HMI) 장치이며, 실제 로봇의 파라미터 및 프로그램 데이터는 로봇 제어반 메인 컨트롤러 내부의 메모리에 저장됩니다. 따라서 펜던트 하드웨어 수리로 인해 데이터가 유실되지 않습니다.
- Q2. 데드맨 스위치가 불량인데 임시로 테이프를 붙여서 눌러놓고 써도 되나요?
- A: 절대 안 됩니다. 데드맨 스위치는 작업자가 위험 상황에서 손을 떼거나 과도하게 힘을 주어 쥐었을 때 로봇을 강제 정지시키는 핵심 안전장치입니다. 임시 개조 시 중대재해 및 설비 파손으로 이어질 수 있으므로 즉시 수리해야 합니다.
- Q3. TP510 모델과 TP520 모델의 부품은 서로 호환되나요?
- A: 두 모델은 세대 및 매칭되는 제어반 컨트롤러 사양이 다릅니다. 외관 크기와 내부 보드, 터치 패널 규격, 통신 핀 배열에 차이가 있으므로 각 모델의 전용 정품 사양 부품을 사용하여 정확히 수리해야 합니다.
- Q4. 화면이 흐리게 나오거나 백라이트가 켜지지 않는 증상도 수리가 되나요?
- A: 네, 가능합니다. LCD 패널 자체의 불량이나 백라이트 인버터 회로 소손이 원인이며, 이 경우 고휘도 LED 백라이트 개조 및 구동 회로 수리를 통해 신품 수준의 시인성을 확보해 드립니다.
- Q5. 당일 긴급 수리 및 출고가 가능한가요?
- A: 현대 로봇 TP510, TP520 모델은 현장에서 매우 빈번하게 입고되는 장비이므로 터치 패널, 스위치, LCD, 통신 IC 등 필수 자재를 상시 보유하고 있습니다. 사전 협의 후 방문 또는 퀵 입고 시 당일 수리 및 즉시 출고가 가능합니다.
3. 주요 고장 증상 및 수리 포인트 (Troubleshooting)
| 고장 증상 | 주요 원인 및 점검 사항 | 수리 및 정비 포인트 |
| 전원 무감 (No Power) | 메인 커넥터 핀 손상 및 내부 전원 소자 단락 | DC-DC 컨버터 IC 및 보호 다이오드 교체, 쇼트 회로 복구 |
| 터치 인식 불량 | 아날로그 저항막 전극 노후화 및 습기 침투 | 정품 규격 신품 터치 패널 교체 및 좌표 미세 정렬 |
| 통신 에러 (Link Error) | 케이블 내부 심선 단선 및 통신 칩셋 파손 | 절연형 통신 드라이버 IC 교체 및 케이블 라인 리메이크 |
| 화면 무 (Black Out) | LCD CCFL 램프 수명 종료 및 인버터 보드 소손 | 고휘도 LED 개조 및 메인보드 영상 출력 회로 리페어 |
| 스위치 오작동 | 비상정지 및 데드맨 스위치 물리적 파손 | 산업 안전 인증 규격 신품 스위치 전량 교체 및 연동 테스트 |
4. 핵심 알람 코드 및 현장 유지보수 가이드
- 펜던트 통신 이상 관련 알람 (통신 두절)
- 내용: 제어반 메인 CPU와 티칭 펜던트 간의 직렬 통신 데이터 패킷 유실.
- 조치: 제어반 측 커넥터와 펜던트 하단 커넥터의 체결 상태를 확인하고, 외부 노이즈 유입을 방지하기 위해 실드 선의 접지 상태를 점검합니다. 내부 통신 칩셋 수리가 필요할 수 있습니다.
- 비상정지 이중화 에러 (E-STOP 비동기 알람)
- 내용: 안전 보드에서 펜던트 비상정지 스위치의 A접점과 B접점 신호가 일치하지 않을 때 발생.
- 조치: 스위치 접점 한쪽이 고착되거나 내부 패턴이 단선되었을 때 발생하므로, 접점 저항을 측정하여 스위치를 교체해야 합니다.
- 유지보수 핵심 팁
- 케이블 관리: 티칭 펜던트 케이블을 컨트롤러에 연결한 채로 바닥에 방치하면 지게차나 대차에 의해 밟혀 단선됩니다. 사용 후에는 반드시 전용 걸이에 케이블을 말아서 보관하십시오.
- 터치 패널 보호: 현장에서 장갑에 묻은 금속 분진이나 절삭유가 터치스크린 가장자리에 누적되면 입력 불능을 유발합니다. 날카로운 펜이나 드라이버 끝으로 누르지 마시고, 부드러운 천으로 주기적으로 이물질을 닦아내십시오.
5. 전문가의 조언
현대 로봇 티칭 펜던트는 생산 라인의 오퍼레이터가 매일 사용하는 만큼 물리적 피로도가 매우 높은 장비입니다. 고장 증상이 발생했을 때 미봉책으로 대처하면 로봇이 오작동하여 대형 안전사고나 설비 파손으로 이어질 수 있습니다. 30년 엔지니어의 자부심을 바탕으로 내부 회로의 역설계 추적 기술과 정밀 리페어 장비를 통해 완벽한 하드웨어 복구 및 오버홀을 약속드립니다. 철저한 통신 에이징 및 안전 연동 테스트를 거쳐 출고하오니 현장에서 안심하고 가동하셔도 좋습니다.
