옴론(OMRON) 인버터 VARISPEED F7 메뉴얼 다운로드

옴론(OMRON) 인버터 VARISPEED F7 메뉴얼 다운로드

안녕하세요, 대구·경북 산업용 장비 수리 1위 메트영남입니다.
옴론(OMRON)의 인버터 VARISPEED F7 메뉴얼



• 모델명: VARISPEED F7



• 제조사: 옴론(OMRON)



• 품목: 인버터



• 증상:



• 수리 과정:

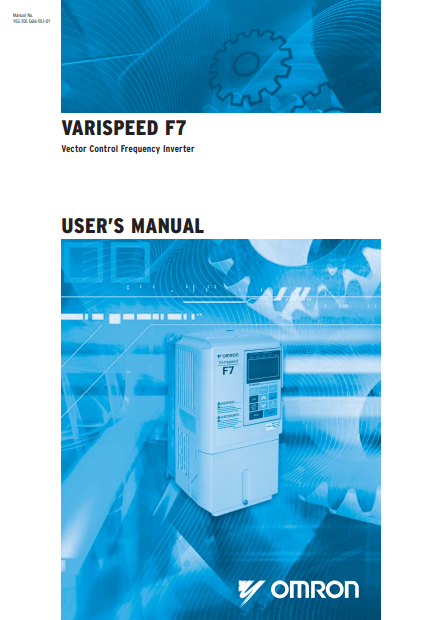

옴론(OMRON) 인버터 VARISPEED F7 메뉴얼 다운로드



varispeed_f7.pdf

5.68MB



(주)메트영남에서 진행하는 옴론(OMRON) 인버터 VARISPEED F7 시리즈의 유지보수 정보를 정리해 보았습니다.



이 모델은 일본 야스카와(YASKAWA) 기술 제휴 모델로, 뛰어난 내구성과 강력한 토크 제어로 산업 현장에서 오랫동안 사랑받아 온 장비입니다. 현재는 구형 모델에 속하므로 주요 소모성 부품의 노후화로 인한 수리 의뢰가 많습니다.

---

⚠️ 주요 고장 증상 5가지

1.   PUF (DC Bus Fuse Open): 내부 주회로의 퓨즈가 단락된 상태입니다. (파워 모듈 IGBT 소손 또는 단락 사고)
2.   UV1 (Under Voltage 1): 입력 전압이 낮거나 내부 전원부 콘덴서의 용량이 저하되어 전압을 유지하지 못할 때 발생합니다.
3.   GF (Ground Fault): 출력 측에서 지락(누전)이 감지되었습니다. (모터 절연 파괴 또는 인버터 내 전류 검출 회로 이상)
4.   CPF00 / CPF01 (Control Circuit Error): 제어 보드 내부의 통신 오류나 연산 장치 결함입니다. (디지털 오퍼레이터 접촉 불량 또는 메인보드 고장)
5.   키패드 표시 무감 (Blank Display): 전원을 넣어도 화면이 나오지 않습니다. (내부 보조 전원부 SMPS 소자 열화 및 파손)

---

💡 사용자가 가장 궁금해하는 사항 5가지

1.   야스카와 F7 모델과 호환되나요? 네, OMRON VARISPEED F7은 야스카와 F7과 동일한 하드웨어 구조를 가지고 있어 부품 및 수리 방식이 완벽히 호환됩니다.
2.   단종된 지 오래되었는데 수리가 가능한가요? 네, (주)메트영남은 F7 시리즈에 최적화된 IGBT 모듈 및 전용 제어 소자들을 다수 보유하고 있어 신속한 소자 단위 수리가 가능합니다.
3.   파라미터 초기화 방법은 무엇인가요? A1-03 파라미터를 2220으로 설정하면 공장 출하 상태로 초기화됩니다. (초기화 전 기존 설정 백업 필수)
4.   수리 시 어떤 부품을 주로 교체하나요? 고장의 직접적인 원인인 파워 소자 외에도, 수명이 다해가는 대용량 전해 콘덴서와 냉각 팬을 일괄 교체하여 내구성을 확보합니다.
5.   신형 모델로 교체할 때 주의점은? 신형 기종으로 교체 시 단자대 배열과 파라미터 구조가 다르므로, 기존 배선 변경 및 프로그램 변환 작업이 필요합니다. 수리가 가장 경제적인 대안일 수 있습니다.

---

🚨 주요 알람 코드 및 상태 표시

F7 인버터 디지털 오퍼레이터에 표시되는 대표적인 폴트 정보입니다.

알람 코드	의미 (Description)	주요 원인 및 조치 방법
OC	Overcurrent	출력 단락 또는 파부하 급변. (IGBT 파워부 정밀 점검)
OV	Overvoltage	감속 시 회생 에너지 과다. 제동 시간 연장 또는 제동 저항 점검.
UV1	Under Voltage	입력 전압 저하 또는 내부 충전 릴레이/콘덴서 불량.
OH(1)	Heat Sink Overheat	방열판 과열. 냉각 팬 교체 및 필터 먼지 제거 필요.
OL1 / OL2	Overload	모터 또는 인버터 과부하. 기계적 구속 여부 확인.

---

📢 (주)메트영남의 정밀 수리 솔루션

VARISPEED F7과 같은 고성능 인버터는 정밀한 게이트 드라이브 신호 제어가 핵심입니다.

• 파워부 오버홀: 노후된 IGBT 모듈의 게이트 저항과 다이오드를 전수 검사하여 출력 밸런스를 완벽하게 맞춥니다.
• 전원부 리뉴얼: 제어 전원을 담당하는 SMPS부의 소모성 소자를 신품으로 교체하여 전압 노이즈로 인한 오작동을 근본적으로 해결합니다.
• 정밀 클리닝: 분진으로 인한 아크 발생을 방지하기 위해 특수 세척액을 이용한 PCB 초음파 세척과 절연 코팅을 실시합니다.
• 부하 테스트: 수리 완료 후 실제 모터를 연결하여 저속부터 고속까지 정격 토크 테스트를 거친 후 출고합니다.
