안녕하세요, 대구·경북 산업용 장비 수리 1위 메트영남입니다.

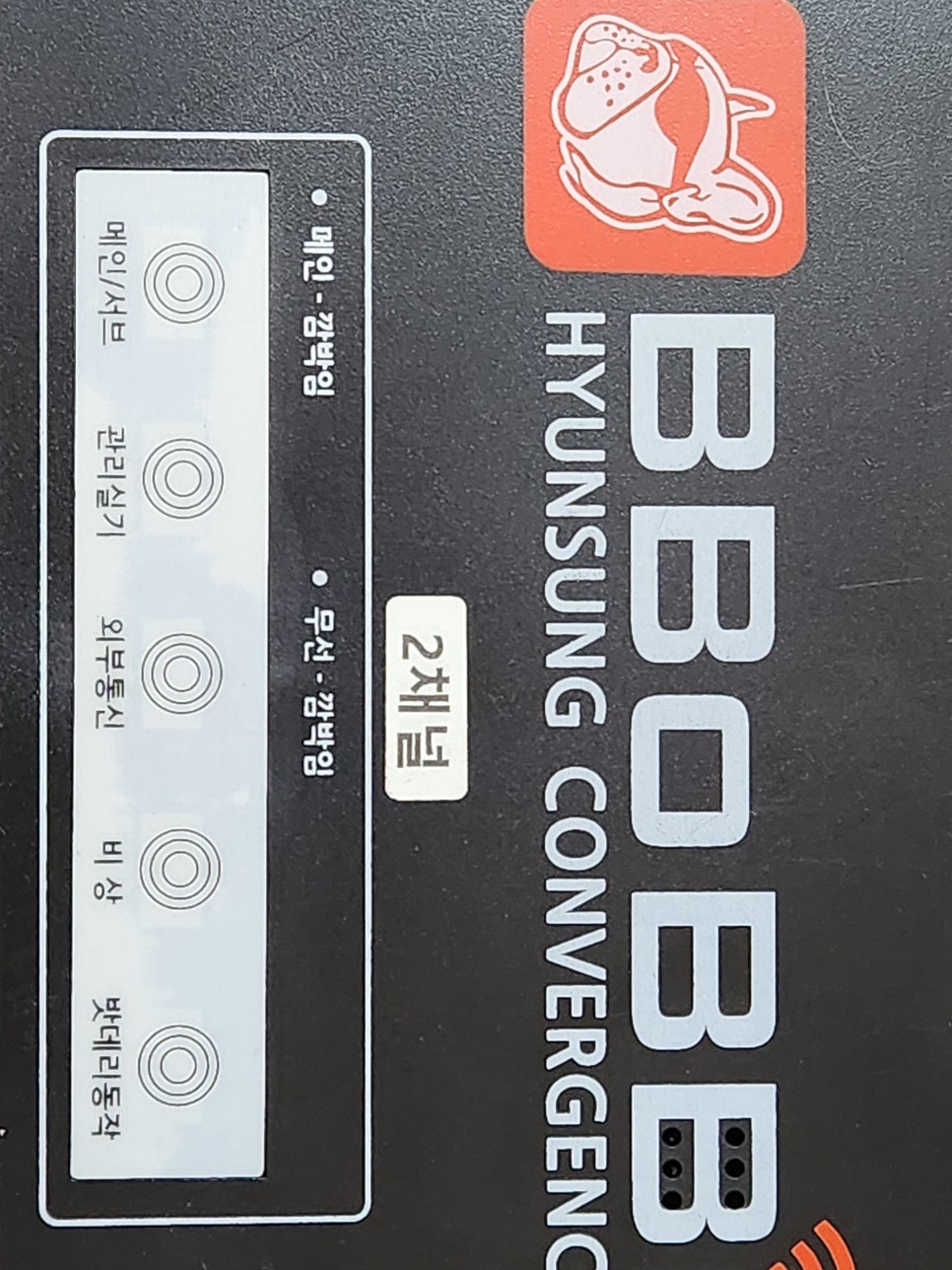

현장 건물에서 입고된 비상통화장치 BB-8-G2 긴급 수리 사례입니다.

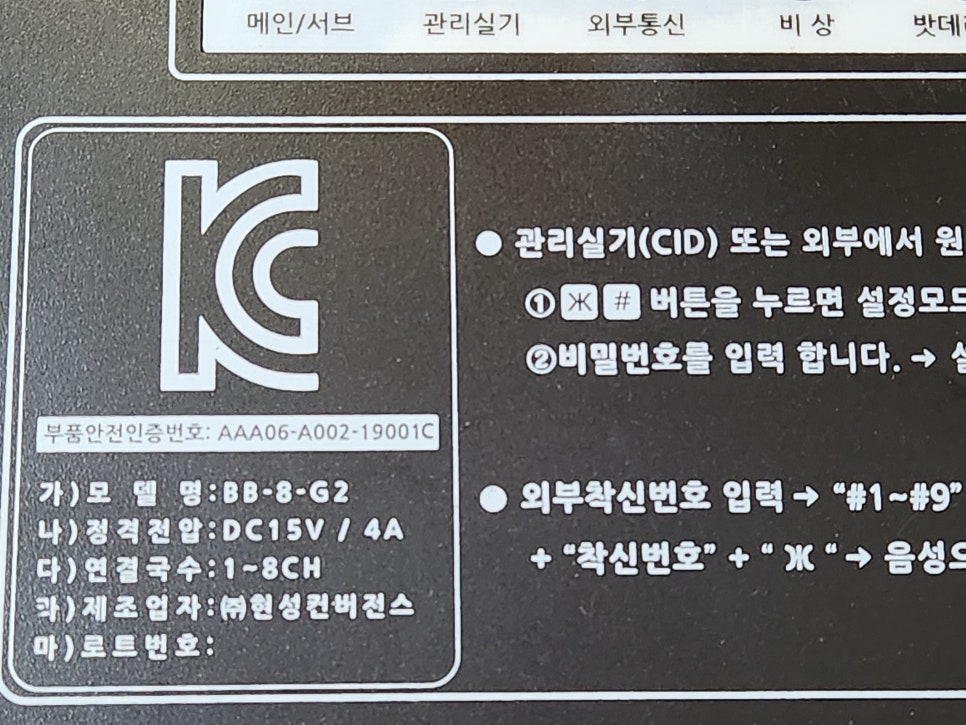

• 모델명: BB-8-G2



• 제조사:



• 품목: 비상통화장치



• 증상: 통신불능

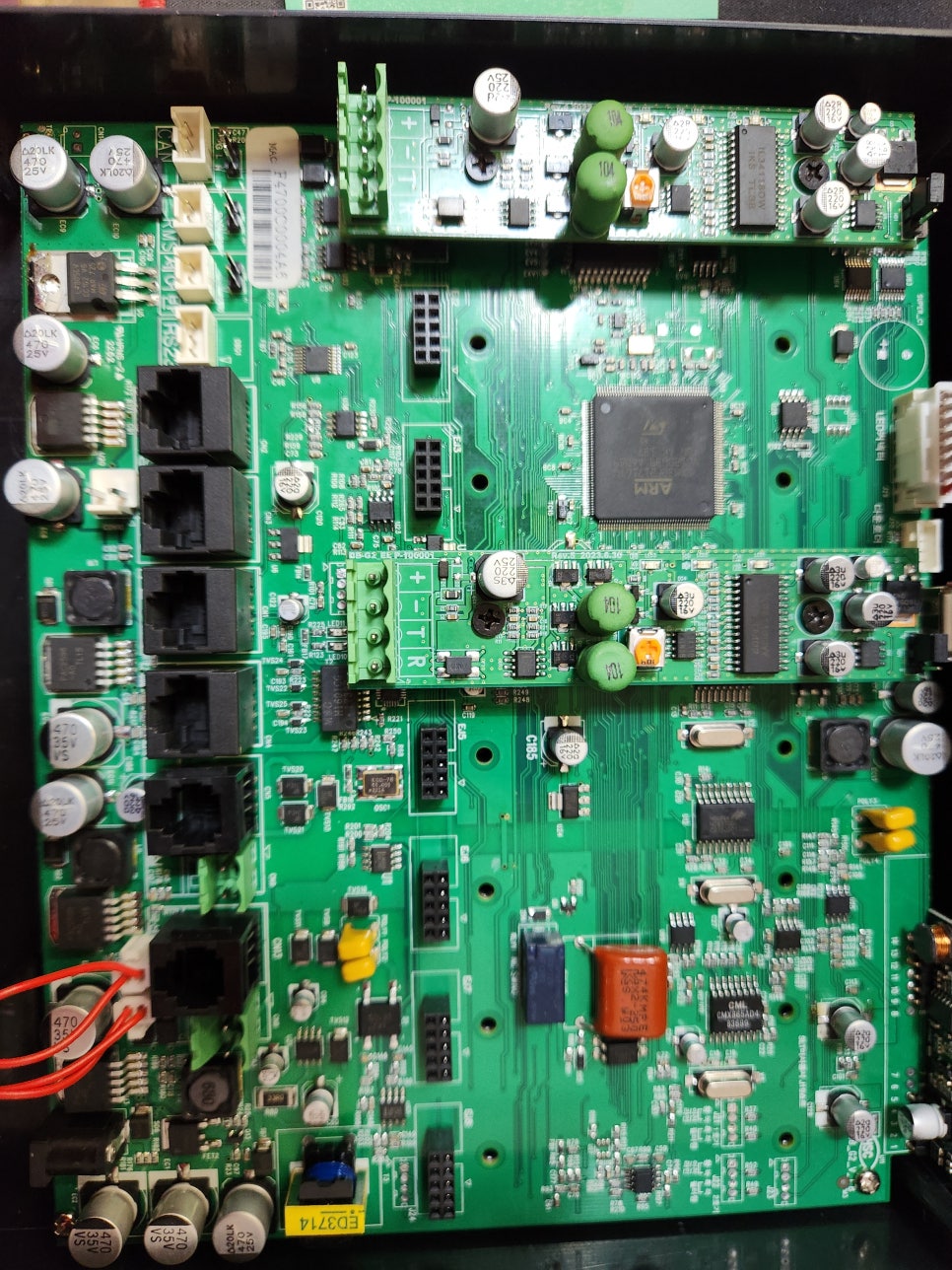

• 수리 과정:

불량 소자 교체

통신라인 회로 보강 납땜 재작업 및 패턴 점검

송수신 기능 테스트 장시간 에이징 테스트 진행

비상통화장치 BB-8-G2 통신불능 수리 완료

비상통화장치 BB-8-G2 통신불능 수리 완료

비상통화장치 BB-8-G2 통신불능 수리 완료

비상통화장치 BB-8-G2 통신불능 수리 완료

비상통화장치 BB-8-G2 통신불능 수리 완료

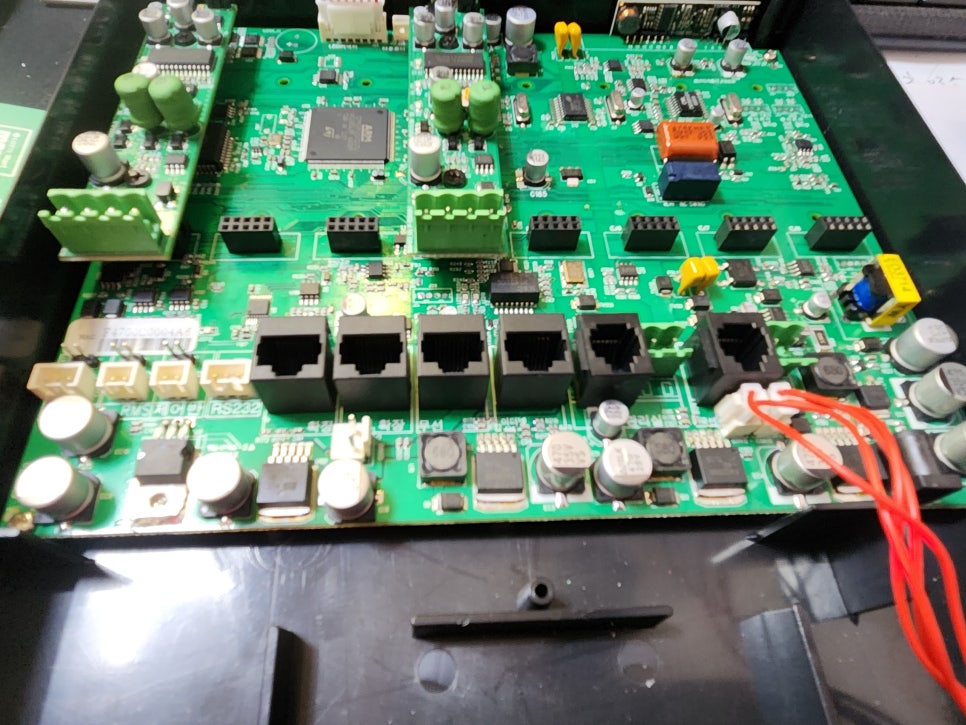

정밀 수리 후 품질 검사를 완료하여 출고하였습니다.



30년 경력의 산업용 전자 장비 및 승강기 제어 보드 정밀 수리 전문 기업, (주)메트영남입니다.

승강기 정기 검사 및 안전 기준의 핵심인 비상통화장치 BB-8-G2 모델의 '통신불능 및 작동불능' 고장 건에 대해 핵심만 요약한 정밀 복구 리포트를 작성해 보았습니다.

1. 핵심 고장 증상 및 기술적 원인

1. 국선(인터폰/방재실/모뎀) 라인 통신불능
   • 원인: 외부 낙뢰(서지) 유입 또는 장기 가동에 따른 인터페이스단의 통신 트랜시버 IC 및 절연 매칭 트랜스포머의 파손. 이로 인해 신호가 왜곡되어 방재실이나 외부 관리실과의 통신 데이터 링크가 완전히 끊어집니다.
2. 전원 무감 (Power Dead) 및 LED 미점등
   • 원인: 24시간 365일 상시 전원이 인가되는 장비 특성상, 내부 제어 전원부(SMPS)의 평활 전해 콘덴서가 열화(전해액 건조)됩니다. 직류 버스 전압 레일에 과도한 리플 노이즈가 실리거나 발진 IC가 단락(합선)되어 장비가 먹통이 됩니다.
3. 간헐적 오작동 및 국선 끊김 현상
   • 원인: 기계실 및 함체 내부 환경의 미세한 진동, 습기 유입으로 인해 기판 패턴이 부식되거나 칩 부품의 납땜 부위에 미세 균열(냉납)이 발생하여 간헐적인 신호 단선 현상을 유발합니다.

2. 주요 수리 및 정비 포인트 (Troubleshooting)

고장 증상	주요 원인 소자	(주)메트영남의 핵심 조치
통신 끊김 / 연결 불능	통신 데이터 IC, 절연 트랜스	순정 정품 통신 칩셋 교체 및 신호 인터페이스 라인 완벽 복구
전원 무감 / 부팅 불능	전해 콘덴서 세트, PWM IC	노후 소자 전량 적출 후 Low-ESR 105도 최고급 소자로 전면 오버홀
간헐적 에러 / 잡음 발생	회로 주변 수동 소자, 기판	BGA 정밀 리워크(재납땜) 및 기판 화학적 초음파 세정 정비

3. 가장 자주 묻는 질문 (FAQ) Top 5

• Q1. 수리하면 내부 설정 값이나 비상 통화 번호 지정 데이터가 초기화되나요?
  • A: 아니요, 그대로 보존됩니다. 수리 작업은 순수 하드웨어 통신 회로 및 전원 공급단에서만 진행되므로 데이터 유실 걱정 없이 현장에서 즉시 장착하여 가동할 수 있습니다.
• Q2. 승강기 정기 점검 및 합격 검사 때문에 시급합니다. 당일 긴급 수리가 가능한가요?
  • A: 네, 가능합니다. (주)메트영남은 대구 동구에 위치하여 경북권(대구, 구미, 경주 등)뿐만 아니라 경남권(김해, 창원 등)에서도 고속도로를 통해 접근성이 뛰어납니다. 순정 핵심 자재를 상시 보유하고 있어 긴급 입고 시 당일 즉시 수리를 최우선 지원합니다.
• Q3. 통신이 안 될 때 현장에서 리셋 버튼을 계속 누르거나 전원을 껐다 켜봐도 되나요?
  • A: 절대 금지입니다. 내부 회로단에 쇼트(합선)나 서지 피해가 남아있는 상태에서 무리하게 전원을 반복 인가하면 기판(PCB) 패턴이 통째로 타버려 수리 불능 상태가 되거나 연쇄 파손을 유발합니다.
• Q4. 제조사 지원이 어렵거나 단종된 경우 사설 수리가 대안이 될까요?
  • A: 가장 확실한 솔루션입니다. 저희는 부품 단위(Component Level) 회로 역설계 수리를 전문으로 하므로, 단종된 레거시 장비도 시스템 전체 교체 비용 없이 저렴하고 완벽하게 복구할 수 있습니다.
• Q5. 불량이 난 통신 칩 하나만 골라서 바꾸는 것과 전량 오버홀 수리의 차이는 무엇인가요?
  • A: 고장 난 반도체 하나만 바꾸면 장시간 고온에 노출되어 수명이 다한 주변의 노후 콘덴서나 소자들이 얼마 못 가 연쇄적으로 터집니다. 입고 시 소모성 소자 전체를 한 번에 정비하는 오버홀이 중복 수리 비용과 안전 공백 리스크를 막는 가장 확실한 방법입니다.

4. 현장 유지보수 핵심 가이드

1. 외부 서지 보호 (낙뢰 대책): 비상통화장치는 국선(전화선) 및 외부 모뎀망과 연결되므로 낙뢰 시 서지 피해를 입기 가장 쉽습니다. 통신 라인 전단에 서지 보호기(SPD)가 정상 작동하는지 정기적으로 점검해 주세요.
2. 주변 환경 관리 (먼지·습기 차단): 기계실 및 함체 내부의 미세 먼지와 습기가 기판 표면에 쌓이면 미세 쇼트 및 통신 노이즈를 유발합니다. 정기 점검 시 정전기 방지 에어로 내부를 청결하게 클리닝해 주십시오.

"눈앞의 고장 부품만 임시방편으로 때우는 눈가림 수리는 하지 않습니다. 30년 엔지니어의 자부심으로 고장의 근본 원인을 해결하고, 오실로스코프 신호 파형 검수와 철저한 에이징 테스트를 거쳐 신품 수준의 안정성을 확보해 출고합니다."
