HANYOUNG NUX(하영넉스) 터치스크린 디지털 온도조절기 TD500 터치 불능 수리완료
안녕하세요, 대구·경북 산업용 장비 수리 1위 메트영남입니다.
강원도 원주시 소재의 제조업체에서 입고된 HANYOUNG NUX(하영넉스) 의 터치스크린 디지털 온도조절기 TD500 긴급 수리 사례입니다.

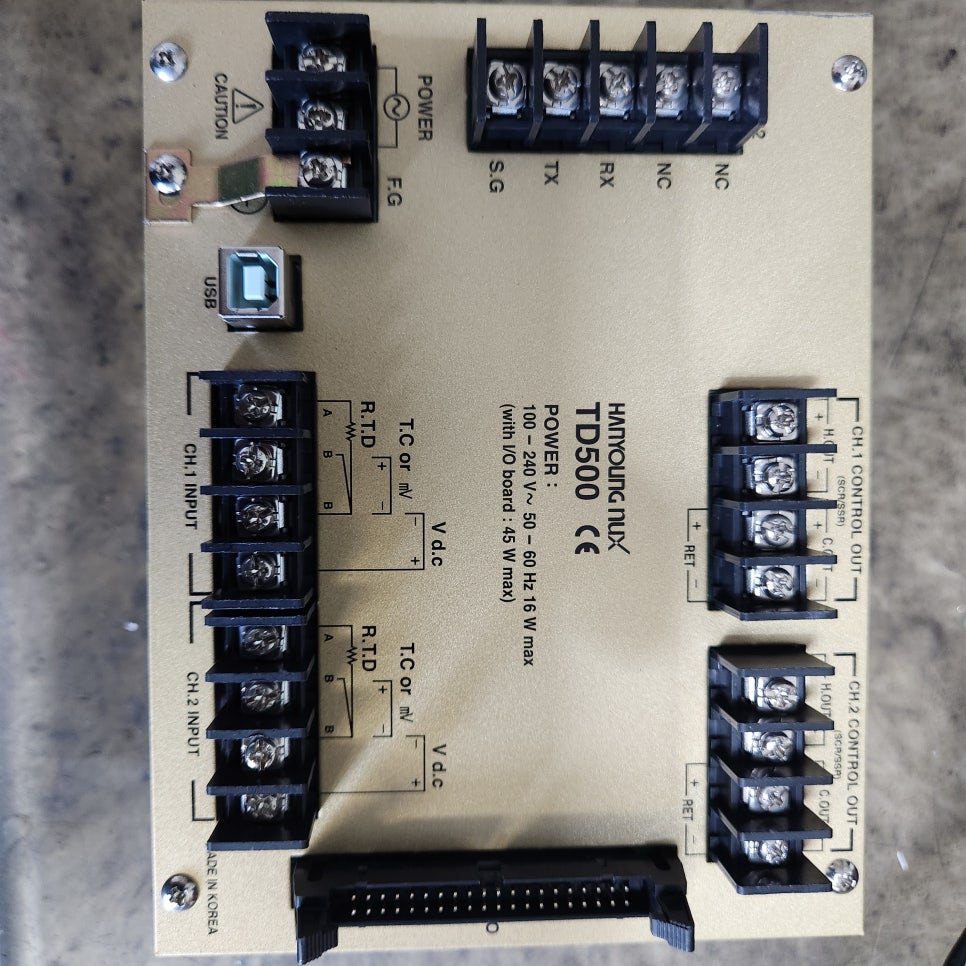

• 모델명: TD500
• 제조사: HANYOUNG NUX(하영넉스)
• 품목: 터치스크린 디지털 온도조절기
• 증상: 터치 불능
• 수리 과정:
정밀 수리 후 품질 검사를 완료하여 출고하였습니다.
1. 주요 고장 증상 TOP 5
- 터치 패널 입력 불능 및 좌표 어긋남 (Touch Screen Fault)
- 생산 현장의 연속적인 터치 누적, 유분·가스 유입, 또는 터치 패널(Resistive Touch Panel) 내부 저항막 열화로 인해 터치가 전혀 먹지 않거나 눌림 좌표가 심하게 쏠리는 현상입니다.
- 화면 불능 및 백라이트 점등 불가 (LCD & Backlight Fault)
- LCD 패널 자채 열화로 인한 잔상/화면 깨짐, 또는 백라이트 인버터 회로 부품 파손으로 화면이 어둡게 나오거나 완전히 검게 변하는 증상입니다.
- 메인전원 미점등 및 부팅 불능 (SMPS 전원 회로 고장)
- 24시간 가동 환경에서 내부 스위칭 전원(SMPS) 회로의 전해 콘덴서 용량 감퇴, PWM IC 및 다이오드 소손으로 제어 전원 공급이 중단되어 기기가 켜지지 않는 현상입니다.
- 센서 입력 오작동 및 온습도 측정 에러 (Sensor Input Circuit Fault)
- 측온저항체(Pt100), 열전대(TC), 또는 4-20mA 신호 입력단의 A/D 변환 회로, 노이즈 필터, 정밀 저항 소자 손상으로 실제 온도와 표시 온도가 다르게 나오거나 센서 단선 에러가 발생하는 증상입니다.
- 제어 출력(SSR/Relay/4-20mA) 불능 (Output Circuit Fault)
- 히터나 밸브를 제어하는 내부 릴레이 접점 부식, SSR 구동용 트랜지스터, 또는 전류 출력(4-20mA) DAC 회로 파손으로 목표 온도 도달을 위한 제어 신호가 나가지 않는 현상입니다.
2. 자주 묻는 질문 TOP 5 (FAQ)
Q1. 터치 패널만 교체하면 설정해둔 온도 프로파일 및 파라미터 데이터가 날아가나요?
A. 아니오. 기존 공정 패턴 및 설정 파라미터는 메인보드의 비휘발성 메모리(EEPROM/Flash)에 안전하게 저장되어 있습니다. 터치 패널 및 전원부 수리 후에도 기존 데이터는 그대로 유지됩니다.
Q2. 제조사 본사 A/S센터나 신품 구매 대비 수리의 장점은 무엇인가요?
A. 신품 교체 시 높은 단가와 함께 현장 장비에 맞는 파라미터를 처음부터 다시 설정해야 하는 번거로움이 있습니다. 단품 회로 및 터치 패널 정밀 수리를 진행하면 비용을 크게 절감할 수 있으며, 기존 데이터 보존으로 현장 재설치 후 즉시 가동이 가능합니다.
Q3. 강원도 원주 현장인데 택배나 화물로 보내도 신속한 수리가 가능한가요?
A. 네, 가능합니다. TD500 전용 정품 터치 패널 및 주요 전자 부품 자재를 상시 보유하고 있어, 화물/택배 입고 당일 정밀 진단 후 신속 수리 및 테스트를 거쳐 당일/이튿날 출고해 드립니다.
Q4. 터치 어긋남 현상이 생겼을 때 설정 메뉴에서 터치 보정(Calibration)으로 해결이 안 되나요?
A. 단순 소프트웨어 오차는 보정 메뉴로 잡힐 수 있으나, 패널 내부 투명 전극막(ITO)이 물리적으로 열화되거나 파손된 경우에는 보정이 되지 않거나 오류가 반복됩니다. 이 경우 터치 패널 패널 자체를 신품으로 교체해야 합니다.
Q5. 수리 후 재고장을 방지하기 위해 어떤 보강 작업을 해주시나요?
A. 강화 터치 패널 교체는 물론, 장시간 가동으로 열화된 전원부 콘덴서를 고온·장수명 정품으로 오버홀 교체하고, 현장의 먼지 및 습기 유입을 막는 회로 보호 코팅 작업을 함께 진행합니다.
3. TD500 주요 에러 및 점검 항목
| 점검 항목 | 현상 및 에러 예시 | 고장 원인 및 정밀 점검 내용 |
| 터치 회로 | 터치 무응답 / 좌표 쏠림 | 강화 저항막 방식 신품 터치 패널 교체 및 터치 컨트롤러 IC 신호 점검 |
| 센서 입력 | S.OPEN / Temperature Error | 센서 입력단 A/D 변환 회로, 입력 보호 칩 저항, 노이즈 필터 교체 |
| 제어 출력 | 히터 미구동 / 출력 차단 | Internal Relay 접점 점검, SSR 구동 포토커플러 및 FET 점검 |
| 전원 회로 | 부팅 불가 / 화면 켜짐 반복 | 1차/2차 SMPS 회로, 전해 콘덴서 ESR 측정 및 전면 오버홀 |
4. 수리 진행 내역

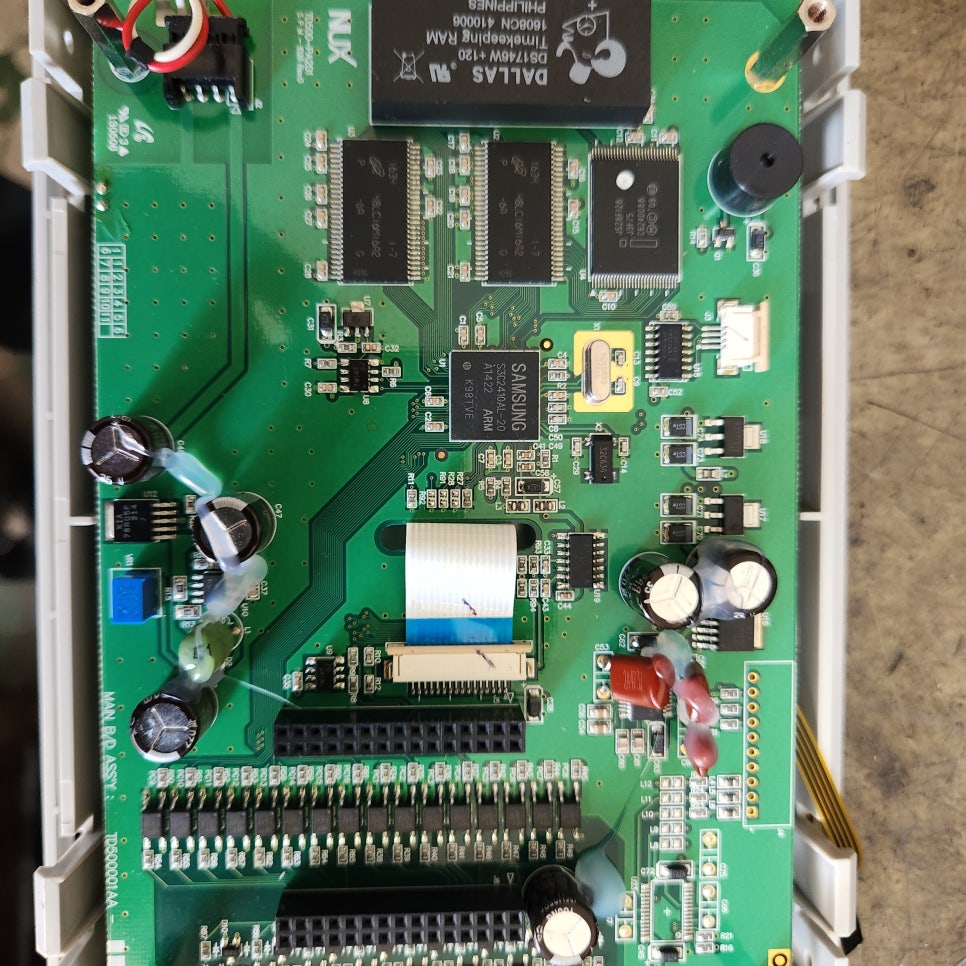

- 정밀 회로 진단: LCD 패널 및 터치 입력 신호 라인 분석 결과, 메인 CPU 제어부는 정상이나 터치 패널 내부 저항막 상층부 열화로 인한 전압 신호 전달 차단 확인.

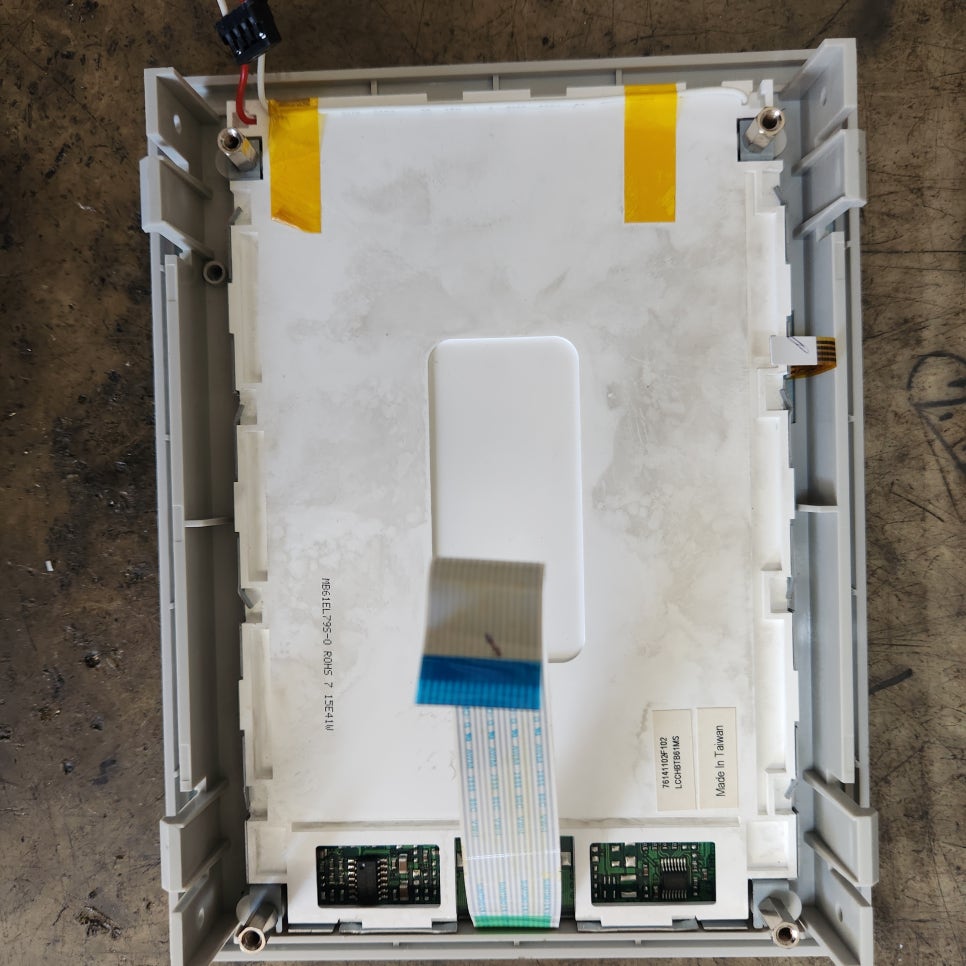

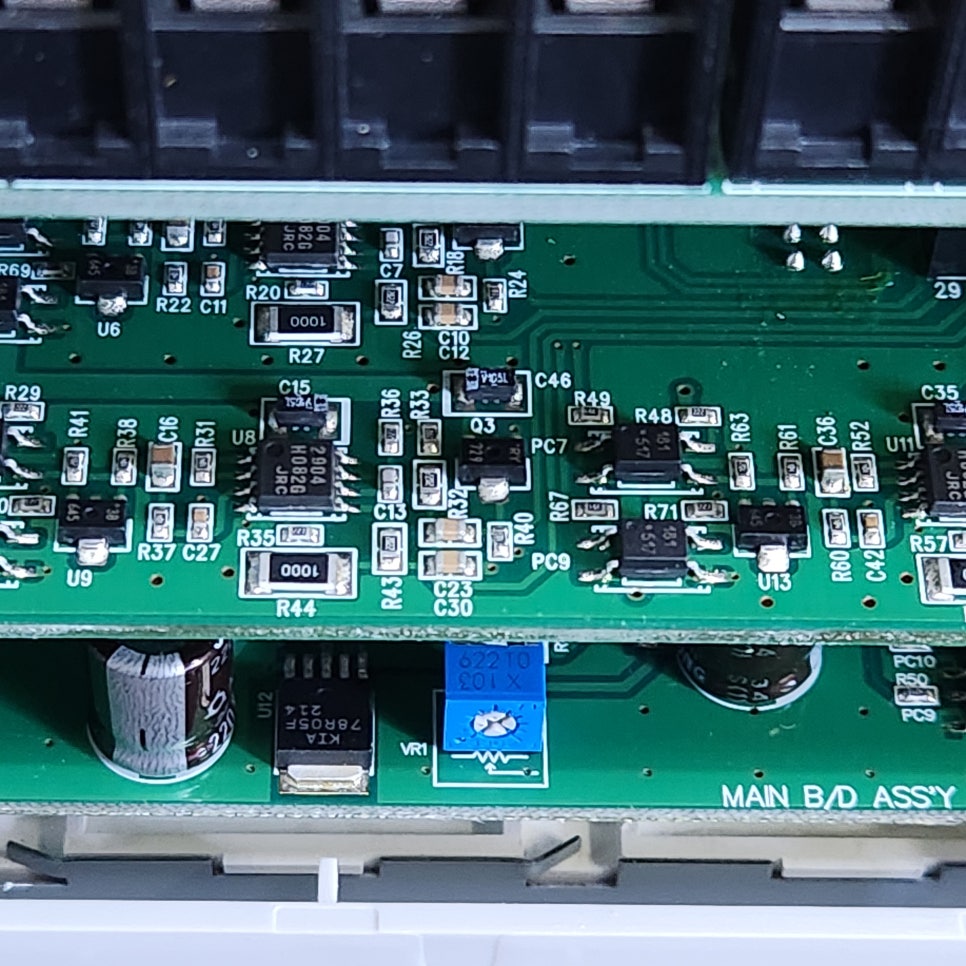

- 부품 교체 및 복원: 불량 터치 패널을 규격에 맞는 신품 강화 패널로 교체, 내부 SMPS 전원부 노후 전해 콘덴서를 고온·장수명 부품으로 일체 오버홀 교체.

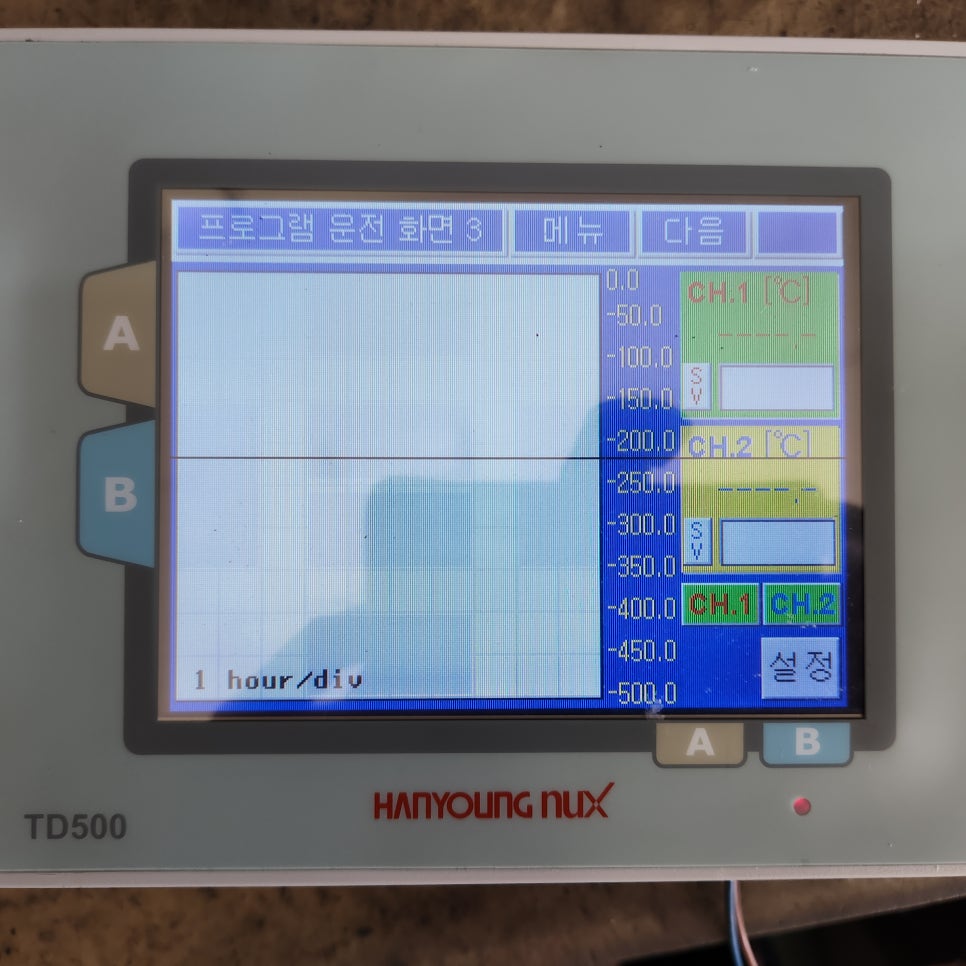

- 터치 보정 및 에이징 테스트: 터치 좌표 보정(Calibration) 작업 완료 후, 온습도 센서 입력 신호 및 제어 출력 반응 테스트, 24시간 실부하 부팅 에이징을 거쳐 원주 현장으로 신속 출고 완료.
