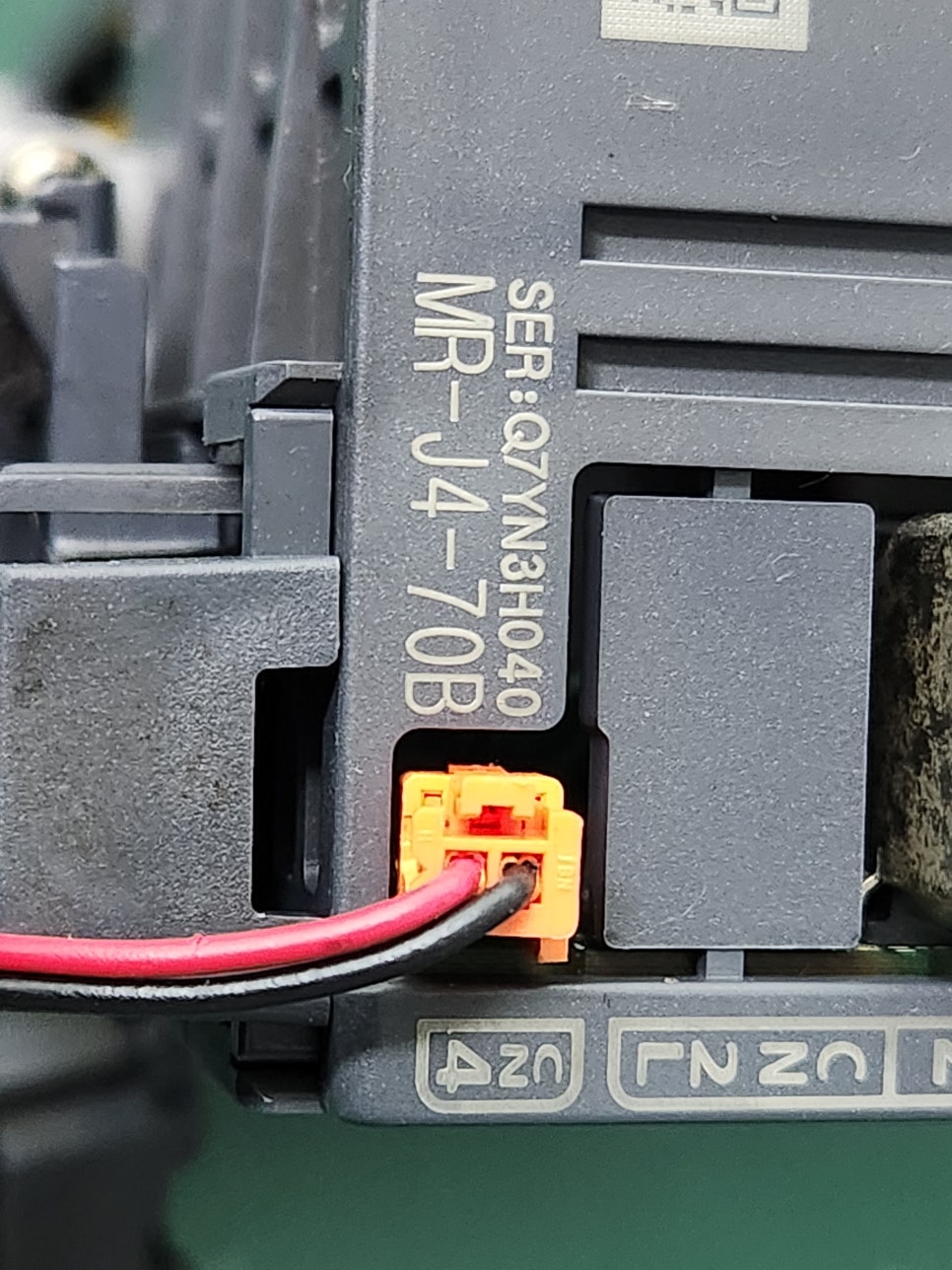

대구시 달성공단에 위치한 제조업체에서 입고된 미쓰비시(MITSUBISHI)의 서보드라이버 MR-J4-70B 긴급 수리 사례입니다.



• 모델명: MR-J4-70B



• 제조사: 미쓰비시(MITSUBISHI)



• 품목: 서보드라이버



• 증상: 에러코드 A32



• 수리 과정: 정품 부품 교체 및 회로 복구

철저한 점검과 테스트를 거쳐 완벽하게 복구 완료하였습니다.

미쓰비시(MITSUBISHI) 서보드라이버 MR-J4-70B 에러코드 A32 수리 완료

미쓰비시(MITSUBISHI) 서보드라이버 MR-J4-70B 에러코드 A32 수리 완료

1. 주요 고장 증상 TOP 5 (MR-J4 시리즈 기준)

1. 전원 투입 후 서보 ON 시 AL.32 (과전류) 발생
   • IPM(지능형 파워 모듈) 내부 파워 트랜지스터 절연 파손, 또는 3상(U/V/W) 출력단 전류 감지 센서(Current Sensor) 및 연산 증폭 회로 고장으로 발생하는 대표적인 증상입니다.
2. AL.10 (주회로 저전압) 및 AL.16 (메모리 에러)
   • 내부 DC 뱅크 평활 전해 콘덴서의 용량 감퇴, 충전 릴레이 접점 불량, 또는 Parameter 메인 플래시 메모리 통신 불량 현상입니다.
3. AL.20 (인코더 통신 에러) 및 AL.24 (주회로 파손)
   • 광통신 인터페이스 회로 부품 열화, 인코더 수신부 IC 파손 또는 출력 스위칭 파워 회로의 물리적 소손 증상입니다.
4. AL.30 (회생 에러 / Overregenerative)
   • 내부 회생 제동 저항 구동 FET 파손, 감속 제어 회로 부품 손상 또는 외부 회생 옵션 감지 단자 불량 현상입니다.
5. AL.50 / AL.51 (과부하 1, 2 / Overload)
   • 출력 전류 측정 피드백 회로의 오차 증가로 인해 실제 부하와 상관없이 드라이버 내부에서 과부하로 잘못 인식하여 셧다운되는 증상입니다.

미쓰비시(MITSUBISHI) 서보드라이버 MR-J4-70B 에러코드 A32 수리 완료

미쓰비시(MITSUBISHI) 서보드라이버 MR-J4-70B 에러코드 A32 수리 완료

2. 자주 묻는 질문 TOP 5 (FAQ)

Q1. AL.32 알람이 뜨면 서보 모터 문제인가요, 서보 드라이버 문제인가요?

A. 모터 권선 단락이나 인코더 케이블 숏 문제일 수도 있으나, 현장에서 모터를 분리한 상태에서도 드라이버에 AL.32가 발생한다면 서보 드라이버 내부 IPM 파워 모듈 및 전류 감지 회로 파손이 확실합니다.



Q2. 달성공단 현장에서 생산 라인이 멈췄는데 당일 수리가 가능한가요?

A. 메트영남은 미쓰비시 MR-J3, MR-J4 시리즈의 정품 IPM 파워 모듈, 게이트 드라이버 IC, 전류 센서, 고온 장수명 콘덴서 등의 핵심 자재를 항시 보유하고 있어 입고 당일 긴급 수리 및 검수 출고가 가능합니다.



Q3. IPM 모듈만 교체하면 수리가 완전히 끝나나요?

A. 아닙니다. 파워 모듈만 교체할 경우 모듈을 제어하는 **게이트 드라이버 회로 및 전류 감지 회로(Op-Amp, 포토커플러)**의 오차로 인해 재설치 시 IPM이 다시 파손될 수 있습니다. 관련 제어 라인과 전원부 전해 콘덴서 전체 오버홀을 함께 진행해야 안전합니다.



Q4. 수리 후 기존 서보 파라미터(Parameter) 세팅값이 유지되나요?

A. 네. 파워부 및 제어 회로 수리는 마이컴 파라미터 데이터에 영향을 주지 않으므로 기존 설정을 그대로 유지하여 현장 장착 후 바로 가동하실 수 있습니다.



Q5. 수리 완료 후 검수 및 테스트 과정은 어떻게 이루어지나요?

A. 수리 완료 후 정격 서보 모터 및 전용 컨트롤러(SSCNET 통신)를 연결하여 3상 출력 전압 밸런스 측정, 정·역회전 에이징 테스트, 부하 응답성 테스트를 완벽히 거쳐 출고합니다.

3. 정밀 진단 및 수리 진행 내역

1. 정밀 회로 진단:
   • U/V/W 출력단 3상 파워 모듈 절연 저항 및 다이오드 특성 측정 결과, internal IPM 스위칭 소자 1개상 단락 확인.
   • IPM 파워 모듈 파손 시 유입된 과전류로 인해 1차측 게이트 드라이버 포토커플러 및 전류 측정 션트 앰프 회로 소손 확인.
2. 부품 교체 및 회로 복원:
   • 소손된 미쓰비시 정품 IPM 파워 모듈 신품 교체.
   • 게이트 제어 파워 드라이버 IC, 포토커플러 및 제어 라인 칩 저항 전면 교체.
3. 전원부 오버홀 (Overhaul):
   • 장시간 연속 가동으로 열화된 내부 스위칭 전원(SMPS) 및 DC 뱅크 노후 전해 콘덴서 일체를 고온·장수명 정품으로 오버홀 교체.
4. 시련전 및 에이징 테스트:

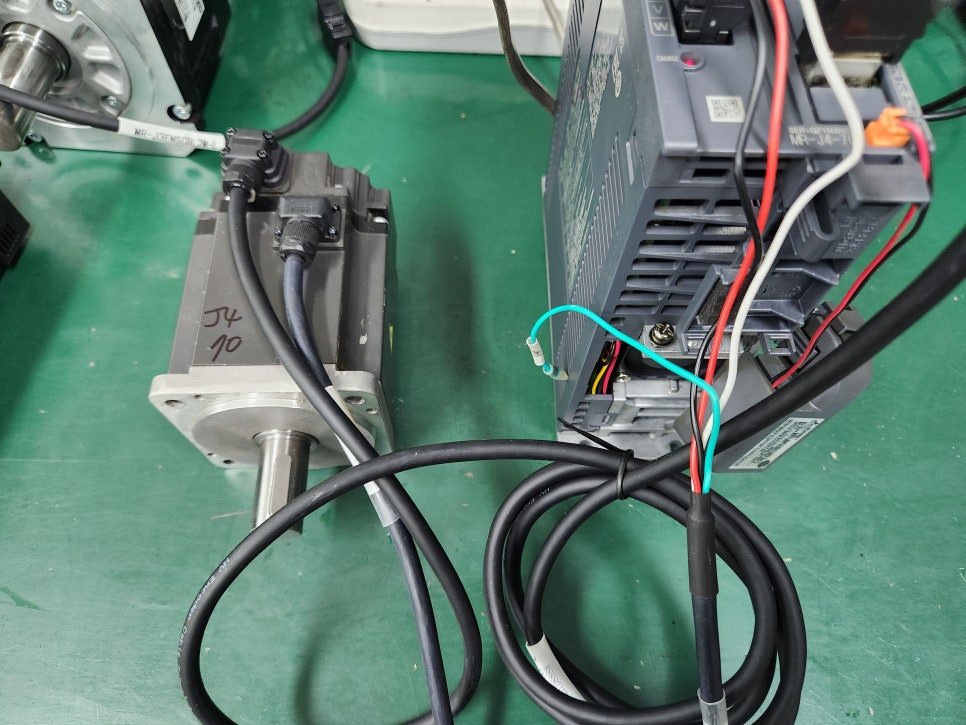

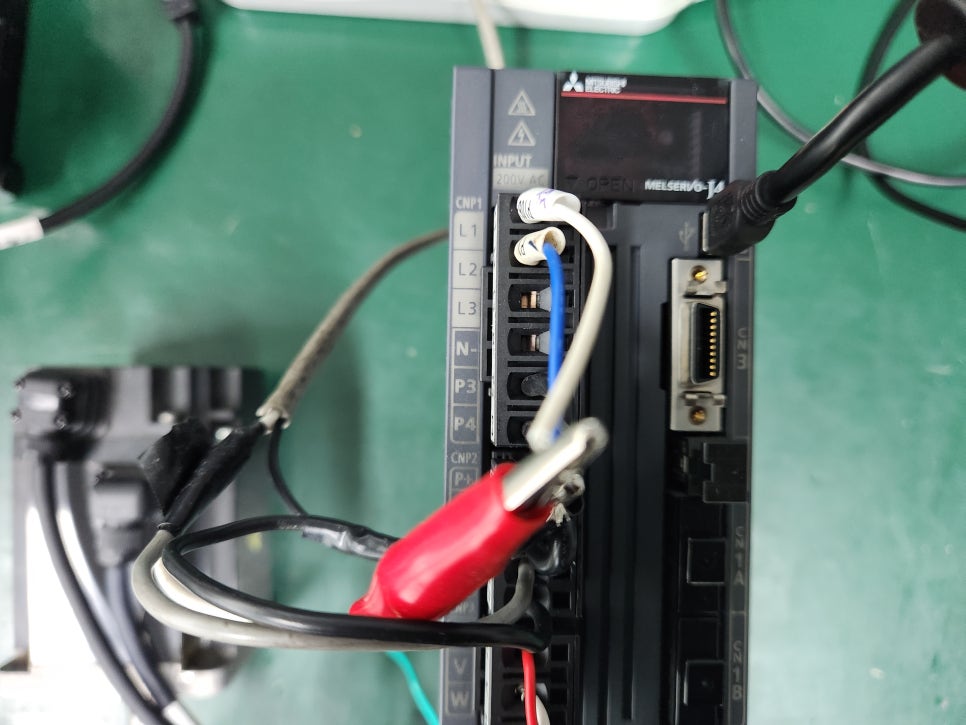

   • 테스트 벤치에서 MR-J4 전용 모터 및 SSCNET III/H 광통신 시뮬레이터를 연결하여 서보 ON 신호 투입.

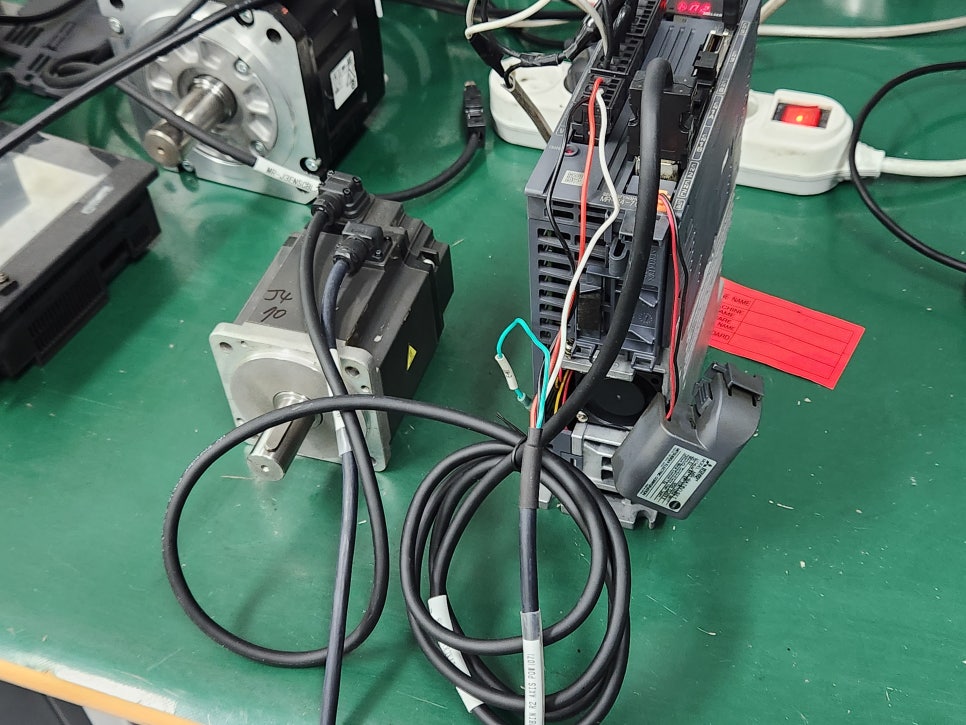

   • AL.32 알람 해제 확인 및 무부하/실부하 구동 시 3상 출력 전압 밸런스, 발열 상태 검증 후 달성공단 현장으로 당일 긴급 출고 완료.
