미쓰비시(MITSUBISHI) 서보드라이버 MR-J2S-200B E9 알람 발생 수리 완료

미쓰비시(MITSUBISHI) 서보드라이버 MR-J2S-200B E9 알람 발생 수리 완료

안녕하세요, 빠른 진단, 빠른 수리, 메트영남입니다.
미쓰비시(MITSUBISHI)의 서보드라이버 MR-J2S-200B 긴급 수리 사례입니다.



• 모델명: MR-J2S-200B



• 제조사: 미쓰비시(MITSUBISHI)



• 품목: 서보드라이버



• 증상: 알람 발생



• 수리 과정: PCB 불량소자 교체 및 파라메터 백업

전문 엔지니어의 꼼꼼한 수리와 테스트 후 출고 완료하였습니다.

미쓰비시(MITSUBISHI) 서보드라이버 MR-J2S-200B E9 알람 발생 수리 완료

미쓰비시(MITSUBISHI) 서보드라이버 MR-J2S-200B E9 알람 발생 수리 완료



서보 드라이버에서 알람이 발생하여 앰프가 셧다운되면 생산 라인의 해당 축이 완전히 멈춰 서게 되며, 특히 E9 알람은 전원단 및 베이스 구동 회로와 직결되어 있어 정밀한 소자 단위 점검이 필수적인 고장 유형입니다.

미쓰비시(MITSUBISHI) 서보드라이버 MR-J2S-200B E9 알람 발생 수리 완료

미쓰비시(MITSUBISHI) 서보드라이버 MR-J2S-200B E9 알람 발생 수리 완료



가. 입고 증상 및 원인 분석

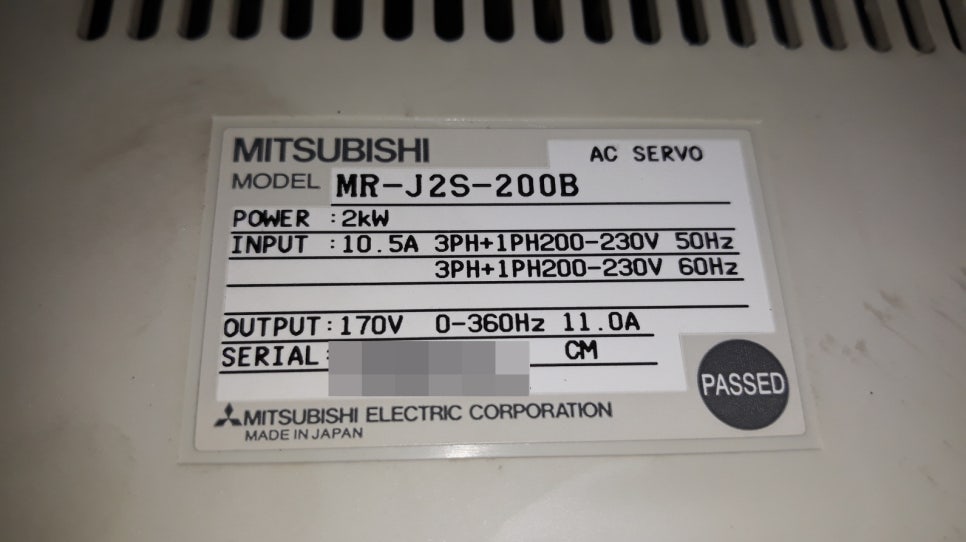

• 입고 장비: MITSUBISHI AC SERVO AMPLIFIER MR-J2S-200B
• 고장 증상: 전원 인가 시 또는 서보 ON 시 즉시 디스플레이에 'E9' 알람 세그먼트가 점등되며 락(Lock)이 걸리는 현상
• 원인 분석:

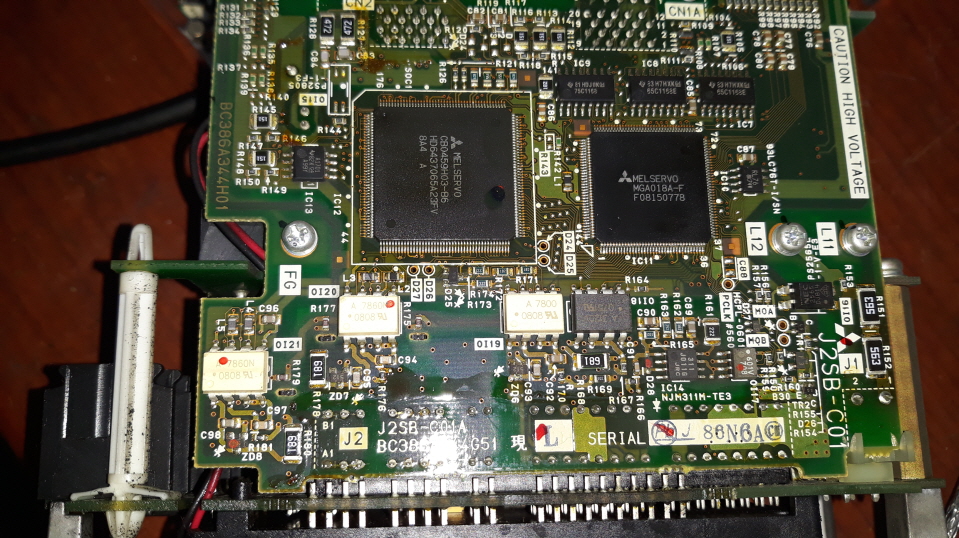

  • 주회로 차단 에러 (Main Circuit Off): 드라이버 내부의 메인 콘덴서 충전 전압을 감지하는 회로나, 상위 제어기(SSCNET) 신호를 받아 고전압 내부 릴레이/MFR을 구동하는 베이스 회로단의 소자가 손상되었습니다.
  • 내부 서지 전압 또는 장시간 가동에 따른 메인보드 불량 소자(포토커플러, 검출 저항, 드라이브 IC)의 특성 불량 및 절연 파괴가 주원인으로 진단되었습니다.

나. MITSUBISHI MR-J2S 시리즈 주요 고장 증상 TOP 5

1. 전원 인가 직후 또는 구동 시 세그먼트에 'E9'이 표시되며 서보 락이 해제되는 주회로 차단 알람
2. 과전류 또는 내부 쇼트로 인해 전원 투입 즉시 공장 차단기가 떨어지거나 'E1' (과전류) 알람이 발생하는 증상
3. 모터 엔코더 신호를 받지 못해 'E6' (엔코더 통신 에러) 또는 'E7' (엔코더 이상) 알람이 발생하는 증상
4. 드라이버 내부 전원 공급용 SMPS 회로 손상으로 인해 7세그먼트 디스플레이가 전혀 켜지지 않는 전원 무 증상
5. 서보 ON 시 모터에서 심한 진동이나 소음이 발생하며 'E3' (회전 이상/과부하) 알람으로 뻗는 증상

다. 현장에서 가장 자주 묻는 질문 TOP 5 (FAQ)

1. Q1. E9 알람이 떴을 때 외부 배선이나 차단기 문제일 수도 있나요?
   • A1. 앰프 내부 불량이 대부분이지만, 실제 주회로 전원(L1, L2, L3) 단자에 전압이 제대로 공급되지 않거나 마그네트 스위치(MC) 접점이 불량할 때도 E9 알람이 발생할 수 있습니다. 입고 전 반드시 입력 전압을 먼저 체크해 보시는 것이 좋습니다.
2. Q2. MR-J2S-200B 모델은 단종된 지 오래되었는데 수리 후 오래 쓸 수 있을까요?
   • A2. 메트영남은 단순 고장 소자만 바꾸는 것이 아니라, 열화된 소모성 부품(전해 콘덴서 등)을 일괄 교체하는 오버홀 작업을 병행하므로 수리 후 신품에 준하는 수명을 기대할 수 있습니다.
3. Q3. 수리 과정에서 앰프 내부에 저장된 서보 파라미터가 초기화되지는 않나요?
   • A3. 메트영남은 작업 전 전용 소프트웨어(MR Configurator)를 이용해 기존 파라미터(Parameter) 값을 완벽하게 백업합니다. 수리 완료 후 기존 데이터를 그대로 셋팅해 드리므로, 현장에서 별도의 튜닝 없이 바로 장착하여 가동하시면 됩니다.
4. Q4. MR-J2S-200B(네트워크 타입)와 200A(범용 타입)의 수리 과정이 다른가요?
   • A4. 주회로 전원단 구조는 유사하나 제어 보드의 통신 인터페이스 회로가 다릅니다. 메트영남은 A타입(펄스열)과 B타입(광통신 SSCNET) 모두 전용 테스트 지그를 보유하고 있어 완벽한 검증이 가능합니다.
5. Q5. 서보 드라이버 수리 시 서보 모터도 같이 보내야 하나요?
   • A5. 드라이버 단독 불량(E9, 전원 불량 등)일 때는 드라이버만 보내주셔도 당사 보유 테스트 모터로 점검이 가능합니다. 단, 알람 코드가 모터 이상을 가리키거나 원인 불명일 때는 세트로 보내주시는 것이 가장 확실합니다.

라. 주요 관련 에러 및 알람 코드 (Alarm Codes)

MR-J2S 시리즈 서보 앰프에서 자주 발생하는 핵심 알람 코드입니다.

알람 코드	알람 명칭	주요 원인 및 점검 내용
E9	주회로 차단 (Main Circuit Off)	주회로 전원 미인가, 충전 회로 불량, 메인보드 베이스 구동 회로 소자 파손
E1	과전류 차단 (Overcurrent)	서보 앰프 내부 출력(IGBT) 쇼트, 모터 케이블 오배선 및 절연 파괴
E6	엔코더 통신 이상 (Encoder Error 1)	엔코더 케이블 단선, 커넥터 접촉 불량, 모터 내부 엔코더 기판 소손
E3	회전 이상 / 과부하 (Overload 1)	기계적 과부하, 락(Lock) 발생, 서보 앰프 내부 전류 검출 회로 오작동
E0	과열 (Overheat)	재생 저하 저항기 과열, 내부 냉각팬 구동 불량 및 방열판 이물질 누적

마. MR-J2S-200B 정밀 수리 및 검증 과정

• 파라미터 안전 백업: 수리 착수 전 메인보드의 내장 메모리(EEPROM) 데이터 및 파라미터를 전용 지그로 안전하게 추출하여 개별 백업 완료.

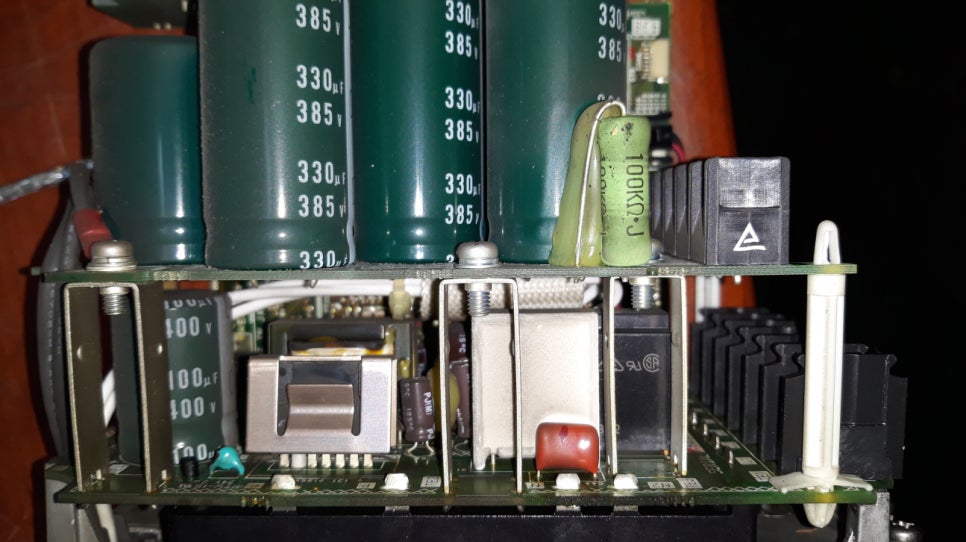

• 회로 정밀 진단: 제품 분해 후 주회로 파워 모듈(IGBT) 상태 점검, 메인보드 내 주회로 전압 감지부 회로 트레이싱 및 불량 포토커플러, 제너다이오드 등 불량 소자 검출.
• 소자 교체 및 오버홀: 검출된 불량 소자를 고신뢰성 정품 신품 부품으로 1:1 교체 처리. 장기 신뢰성을 위해 제어 보드 내 노후 전해 콘덴서 일괄 교체 및 PCB 세척/절연 방습 코팅 처리.
• 실하동 검증 및 에이징: 수리 완료 후 백업된 파라미터를 원복 셋팅. 200B 전용 광통신 테스트 시스템에 연결하여 모터 구동 시 E9 알람 해제 확인 및 정방향/역방향 반복 구동 에이징 테스트를 완벽하게 통과하여 최종 출고하였습니다.

주식회사 메트영남

연락처: 010-7920-1272

주소: 대구광역시 동구 동촌로 284 메트영남 빌딩 1~4층

전국 택배 및 화물 접수 가능
