안녕하세요, 대구·경북 산업용 장비 수리 1위 메트영남입니다.
경북 경산시 진량읍 소재의 아파트 관리사무소에서 입고된 동방전자(현 존슨콘트롤즈 코리아)의 소방수신기 파워 PSU450-KC 긴급 수리 사례입니다.



• 모델명: PSU450-KC



• 제조사: 동방전자(현 존슨콘트롤즈 코리아)



• 품목: 소방수신기 파워



• 증상: 출력 전압 무



• 수리 과정:

긴급 수리 완료 후 출고하였습니다. 멈춘 공장 라인을 다시 돌리는 가장 빠른 솔루션 제공을 약속드립니다.



아파트 및 대형 빌딩의 화재 감지 및 소방 안전을 책임지는 소방수신기(R형/P형)는 전원공급장치(PSU)에 문제가 발생할 경우 전체 수신기가 셧다운되거나 비상 예비전원 전환 불량, 감지기 통신 에러 등 심각한 소방 먹통 현상으로 이어질 수 있어 신속하고 정확한 정밀 수리가 필수적입니다.

동방전자(현 존슨콘트롤즈 코리아) 소방수신기 파워 PSU450-KC 출력 전압 무 수리 완료

동방전자(현 존슨콘트롤즈 코리아) 소방수신기 파워 PSU450-KC 출력 전압 무 수리 완료



가. 입고 장비 및 고장 증상 분석

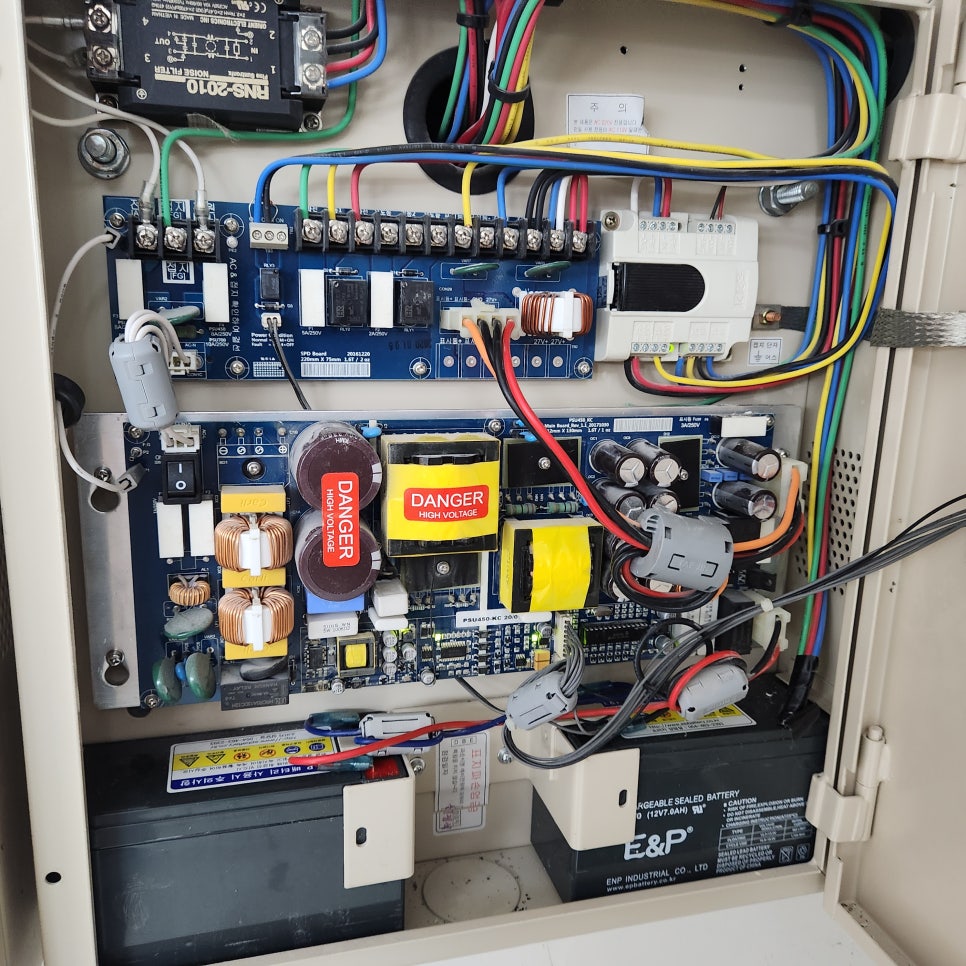

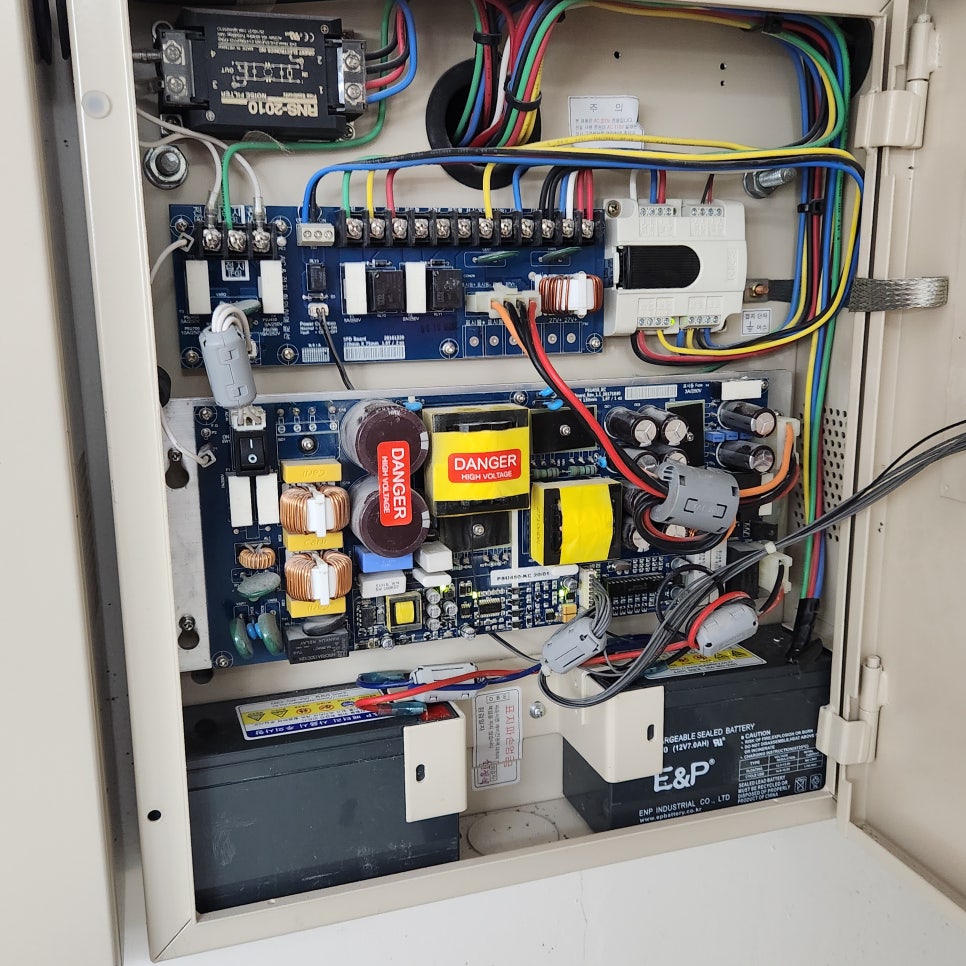

• 입고 장비: 동방전자산업 PSU450-KC (450W급 / DC 27V 15A 대용량 소방전용 전원공급기)
• 고장 증상: 출력 전압 무(0V) 현상
  • 메인 AC 220V 전원이 정상적으로 인가됨에도 불구하고 출력 단자에서 DC 27V 정격 전압이 전혀 생성되지 않는 정전 상태
  • 메인 스위칭 회로의 발진 정지 및 internal SMPS 회로 소자 파손으로 인해 소방수신기 메인 CPU 및 센서 라인으로 전원 공급이 전면 중단된 상태

동방전자(현 존슨콘트롤즈 코리아) 소방수신기 파워 PSU450-KC 출력 전압 무 수리 완료

동방전자(현 존슨콘트롤즈 코리아) 소방수신기 파워 PSU450-KC 출력 전압 무 수리 완료

나. 소방수신기 파워보드 주요 고장 증상 TOP 5

1. 메인 입력 전원은 정상 인가되나 출력 단자 전압이 0V로 떨어지는 출력 무감 증상

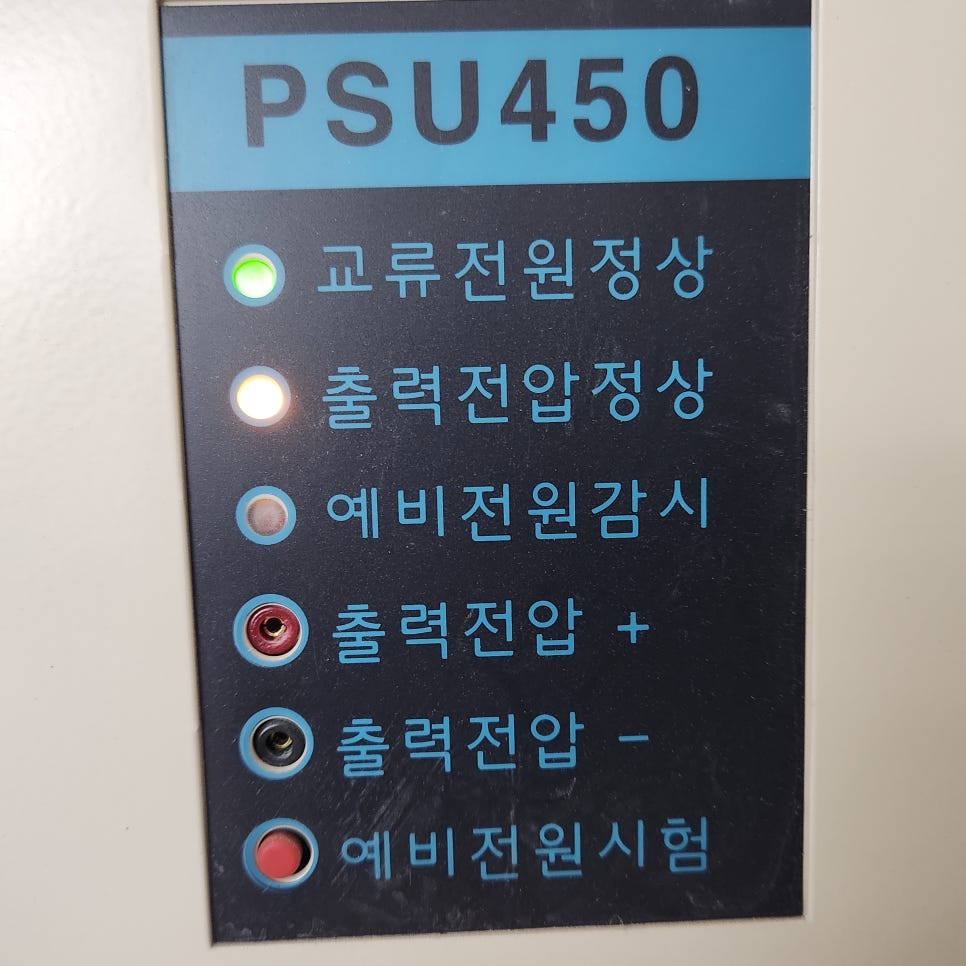

2. 소방수신기 화면에 '전원반 이상' 또는 '예비전원 이상' 에러 메시지가 표시되는 전원부 센싱 불량 증상
3. 정격 DC 27V 출력이 아닌 15V~20V 수준으로 전압이 전압 강하(Drop)되어 수신기 릴레이가 틱틱거리며 떨리는 증상
4. 전원 투입 직후 PSU 내부 1차 측 퓨즈(Fuse)가 단락되거나 차단기가 즉시 트립되는 내부 Short 증상
5. 365일 상시 가동에 따른 내부 고열로 SMPS 콘덴서가 열화되어 비상 시 밧데리 충전(예비전원 전환)이 안 되는 증상

다. 현장에서 가장 자주 묻는 질문 TOP 5 (FAQ)

1. Q1. PSU450-KC 출력이 0V가 되면 소방수신기는 작동을 완전히 멈추나요?
   • A1. 네. PSU450-KC는 소방수신기 메인 메인보드, 중계기, 감지기 라인 및 비상 밧데리 충전까지 담당하는 핵심 전원부이므로, 출력 전압이 0V가 되면 예비전원(밧데리)마저 방전된 후 수신기 전체가 먹통 상태가 됩니다.
2. Q2. 아파트 소방 점검 시 '전원반 고장' 지적을 받았는데 현장 수리가 가능한가요?
   • A2. PSU450-KC는 내부 정밀 SMPS 회로 구조로 되어 있어 현장 단순 조치보다는 계측 장비가 갖춰진 수리실로 입고하여 정밀 계측 및 불량 소자 교체를 진행해야 재발을 막을 수 있습니다.
3. Q3. 24V 시스템인데 왜 정격 출력이 DC 27V인가요?
   • A3. 소방 시스템은 정전 시 동작할 비상 밧데리(DC 24V)를 상시 부동 충전(Float Charge)해야 하므로, 전원공급장치 정격 출력이 약 DC 26.8V ~ 27.2V 수준으로 설계되어 있습니다.
4. Q4. 단종되었거나 구형 동방전자 소방 파워보드도 수리가 가능한가요?
   • A4. 네, 완벽하게 가능합니다. 메트영남은 PSU450-KC뿐만 아니라 PSU24-3A, PRO-24V 시리즈 등 동방전자/존슨콘트롤즈의 전 시리즈 소방 파워보드용 정품 소자를 대량 보유하고 있어 원형 복원 수리가 가능합니다.
5. Q5. 수리 완료 후 현장 재설치 시 주의할 점은 무엇인가요?
   • A5. 수리된 PSU를 장착하기 전 소방수신기 후단(중계기 라인, 감지기 선로, 비상 밧데리 단자)의 쇼트(Short) 여부 및 밧데리 극성을 먼저 점검한 뒤 연결해야 보드의 재파손을 방지할 수 있습니다.

라. 주요 관련 에러 및 상태 코드 (Alarm & Status)

소방수신기 연동 시 전원부 고장으로 유발되는 대표적인 상태 및 알람 항목입니다.

상태 / 알람	표시 명칭	주요 원인 및 설명
주전원 이상	MAIN PWR FAIL	AC 입력은 정상이나 PSU450-KC internal 출력(DC 27V) 중단
예비전원 이상	BATTERY ERROR	PSU 내부 충전 회로 손상으로 비상 밧데리 충전 전압 미공급
중계기 통신에러	COMM FAULT	소방 전원 전압 Drop으로 인한 R형 중계기 신호 수신 불능
시스템 셧다운	SYSTEM DOWN	메인 전원공급장치(PSU) 정전으로 소방수신기 전원 무감

마. PSU450-KC 정밀 수리 및 검증 과정

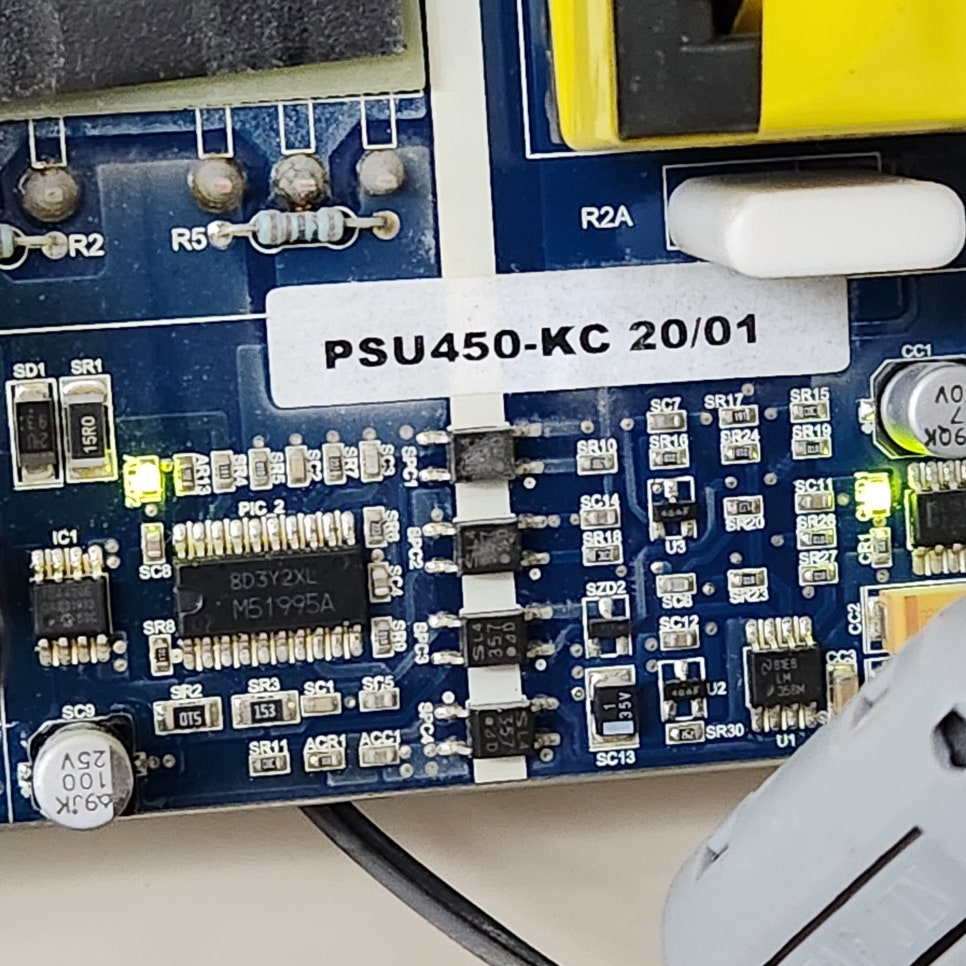

• 회로 정밀 계측: 메인 파워 트랜스 1차 측 PWM 발진 제어 IC 소손 및 스위칭 FET 단락 확인, 2차 정류 파트 손상 검출
• 정품 소자 교체: 검증된 신품 정품 FET, PWM 발진 IC, 피드백 포토커플러 및 고온용(105℃) 저ESR 전해 콘덴서 일괄 교체
• 기판 오버홀: 고열 발생 영역 패턴 재솔더링(리워크) 및 절연 코팅 방습 재작업 완료
• 부하 테스트: 전용 부하 계측기 연결 후 DC 27.1V 정전압 출력 검증, 15A 정격 전류 인가 및 24시간 실하동 에이징 테스트 완벽 통과
