안녕하세요, 대구·경북 산업용 장비 수리 1위 메트영남입니다.
INDICATOR SM-21RN 긴급 수리 사례입니다.



• 모델명: SM-21RN



• 제조사:



• 품목: INDICATOR

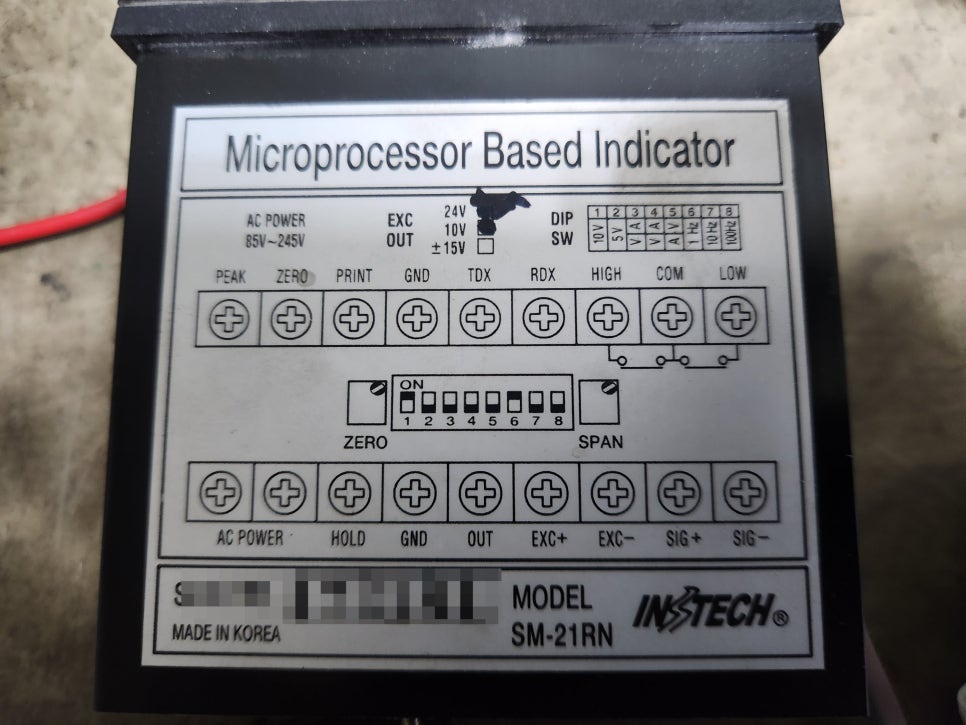

• 증상: 전원무감



• 수리 과정:

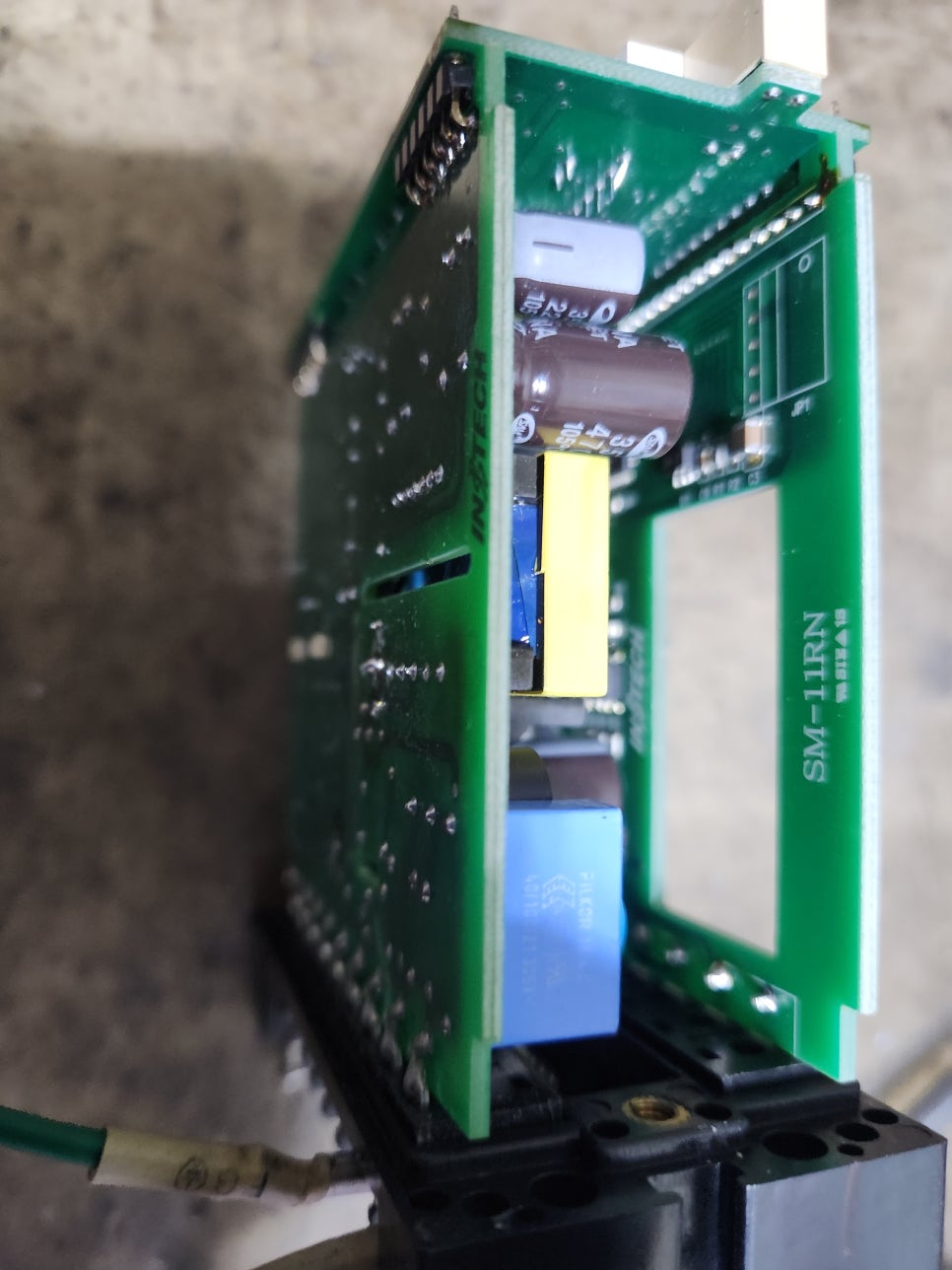

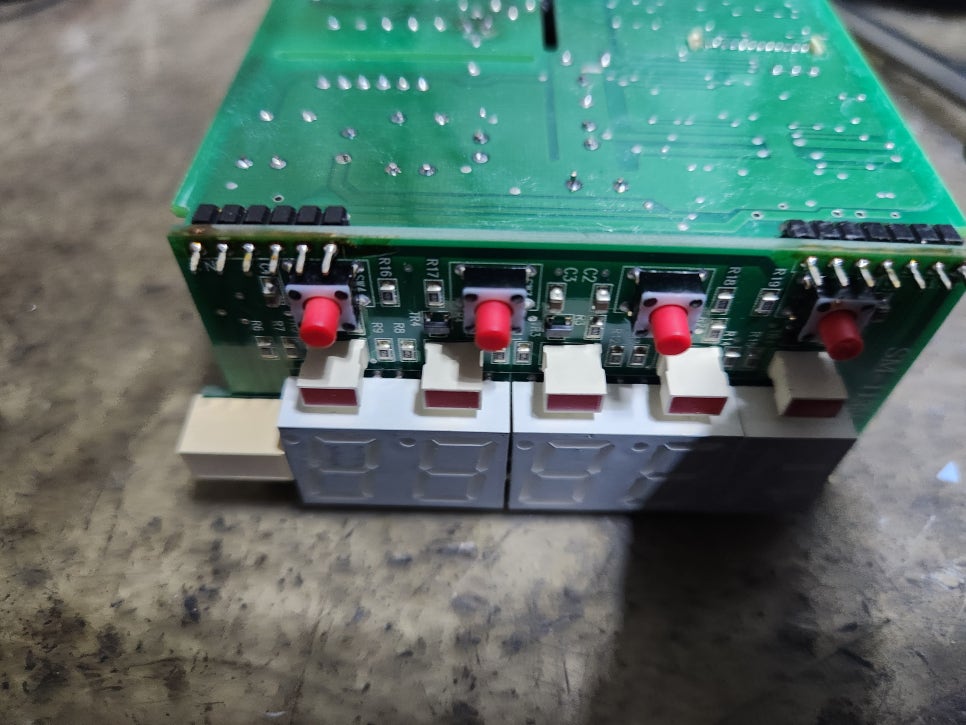

전원부 회로 정밀 점검

손상된 부품 교체 전원 안정화 테스트

장시간 동작 테스트 진행



INDICATOR SM-21RN 전원무감 수리 완료

INDICATOR SM-21RN 전원무감 수리 완료

INDICATOR SM-21RN 전원무감 수리 완료

INDICATOR SM-21RN 전원무감 수리 완료

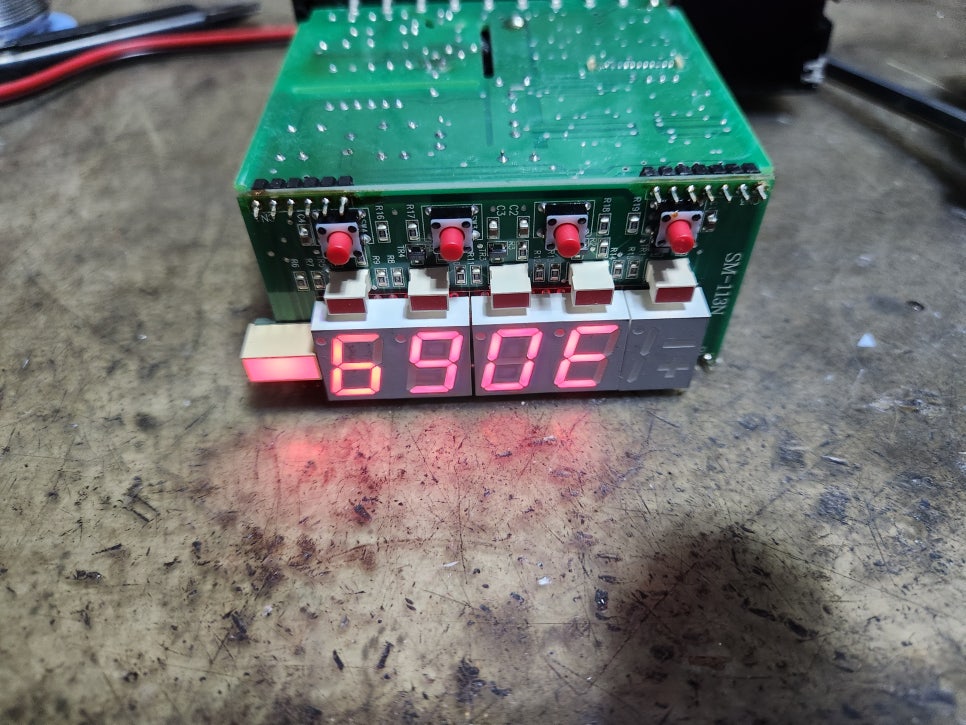

긴급 수리 완료 후 출고하였습니다. 멈춘 공장 라인을 다시 돌리는 가장 빠른 솔루션 제공을 약속드립니다.



30년 경력의 산업용 전자 장비 및 제어 계측 기기 정밀 수리 전문 기업, (주)메트영남입니다.



1. 핵심 고장 증상 및 기술적 원인

1. 내장 전원부(SMPS) 1차측 소자 단락으로 인한 전원 무감
   • 원인: 현장의 계량 시스템 특성상 24시간 상시 전원이 인가되어 내장 파워 유닛의 발열 스트레스가 높습니다. 장기 가동으로 인해 스위칭 제어 IC 및 파워 FET 반도체가 절연 파괴(Short)되어 유리 퓨즈가 터지고 장비가 완전히 먹통이 됩니다.
2. 평활 전해 콘덴서 성능 저하 및 전압 드롭
   • 원인: 제어반 내부의 고온 환경으로 인해 직류(DC) 전압을 걸러주는 평활 전해 콘덴서의 전해액 건조(Dry-up) 현상이 발생합니다. 등가직렬저항(ESR)이 급격히 상승하며 전압 레일이 요동치고, 고전류 서지가 인버터 및 로직단으로 역유입되어 전원 불능을 유발합니다.
3. 진동 및 분진 침투로 인한 미세 쇼트 및 냉납
   • 원인: 설비 가동 시 발생하는 상시 미세 진동으로 인해 전원단 부품의 납땜 부위에 미세 균열(냉납)이 발생하거나, 현장의 전도성 미세 먼지가 통풍구로 침투하여 기판 표면의 미세 단락을 일으킨 상태입니다.

2. 주요 수리 및 정비 포인트 (Troubleshooting)

고장 증상	주요 원인 소자	(주)메트영남의 핵심 조치
전원 무감 / LED 미점등	SMPS 전원 회로, PWM IC	순정 고사양 파워 반도체 교체 및 소손된 전원 회로 전면 복구
인디케이터 전압 떨림 / 리셋	전해 콘덴서 세트	노후 소자 전량 적출 후 Low-ESR 105도 최고급 소자로 전면 오버홀
중량 표시 불량 / 데이터 에러	A/D 컨버터, 로직 주변단	BGA 정밀 리워크(재납땜) 및 기판 화학적 초음파 세정 정비

3. 가장 자주 묻는 질문 (FAQ) Top 5

• Q1. 인디케이터를 수리하면 기존에 세팅해 둔 로드셀 캘리브레이션(영점/실중량) 및 파라미터 값이 초기화되나요?
  • A: 아니요, 그대로 보존됩니다. 수리 작업은 프로그램 및 중량 교정 데이터가 저장되는 메모리 영역과 완전히 분리된 순수 하드웨어 전원 공급단 회로에서만 진행됩니다. 기존 세팅 값은 100% 보존되므로 수리 후 현장에 장착하시면 별도의 재교정 없이 즉시 기존 설정 그대로 사용 가능합니다.
• Q2. 계량 라인이 멈춰서 매우 시급합니다. 대구·경북 공단 현장 당일 긴급 수리가 가능한가요?
  • A: 네, 당연히 가능합니다. 저희 (주)메트영남은 대구 동구에 위치하고 있어 구미, 창원, 김해, 성서공단, 왜관공단 등 영남권 주요 산업단지와의 접근성이 매우 뛰어납니다. SM-21RN 모델의 전용 정품 핵심 소자와 콘덴서 자재를 상시 보유하고 있어 긴급 입고 시 당일 즉시 수리 완료를 최우선 지원합니다.
• Q3. 전원이 안 들어올 때 현장에서 차단기를 계속 껐다 켜보거나 퓨즈만 새것으로 갈아 끼워봐도 될까요?
  • A: 절대 금지입니다. 전원 무감은 내부 파워 소자의 합선(쇼트)이 원인인 경우가 대부분입니다. 이 상태에서 무리하게 전원을 반복 투입하거나 수리 없이 퓨즈만 바꾸면 전원 투입 즉시 2차 폭발이 일어나 기판(PCB) 패턴이 통째로 타버려 수리 불능 상태가 되거나 고가의 메인 로직 칩셋까지 연쇄 파손될 수 있습니다.
• Q4. 제조사 지원이 어렵거나 단종 절차가 진행된 모델인데 사설 수리가 대안이 될까요?
  • A: 가장 확실하고 경제적인 솔루션입니다. 공식 센터에서는 보드 전체 교체를 유도하거나 자재 단종을 이유로 수리 불가 판정을 내리는 경우가 많아 장비 전체를 신형 시스템으로 교체해야 하는 막대한 예산이 소요됩니다. 반면 저희는 부품 단위(Component Level) 회로 역설계 수리를 진행하므로 레거시 장비도 저렴하고 완벽하게 복구해 드립니다.
• Q5. 단순히 고장 난 전원 부품 하나만 골라서 바꾸는 것과 전량 오버홀 수리의 차이는 무엇인가요?
  • A: 제어 계측 장비는 내부 소자들이 동일한 시간 동안 상시 고온 환경에서 스트레스를 받습니다. 지금 터진 소자 하나만 교체하면 얼마 못 가 장시간 고온에 노출되어 수명이 다한 주변의 다른 노후 콘덴서가 다시 터져 중량 오차나 전원 불량으로 라인이 다시 멈추게 됩니다. 입고 시 소모성 소자 전체를 한 번에 정비하는 오버홀이 중복 수리 비용과 라인 중단 손실을 막는 확실한 방법입니다.

4. 현장 유지보수 핵심 가이드

1. 주변 환경 관리 (분진 및 습기 차단): 인디케이터 장비 후면의 단자대와 통풍구로 미세한 전도성 먼지나 습기가 유입되면 로드셀 신호의 노이즈를 유발하고 내부 쇼트의 원인이 됩니다. 제어반 함체를 밀폐하시고 정기적으로 정전기 방지 에어로 클리닝해 주십시오.
2. 로드셀 신호선 절연 점검: 파워보드가 정상 수리되었어도 외부 로드셀(Load Cell) 연결 선로가 단락되어 있거나 대지 접지 상태가 불량하면 인디케이터 전원부에 다시 과부하가 걸릴 수 있으므로 장착 전 선로 상태를 함께 체크해 주시는 것이 좋습니다.

"눈앞의 고장 부품만 임시방편으로 때우는 눈가림 수리는 하지 않습니다.
30년 엔지니어의 자부심으로 고장의 근본 원인을 해결하고, 로드셀 모의 신호 장비를 통한 전 레인지 중량 출력 계측 테스트와 24시간 연속 가동 부하 에이징 검수를 완벽하게 마쳤으니 현장에서 안심하고 상시 가동하시기 바랍니다."
