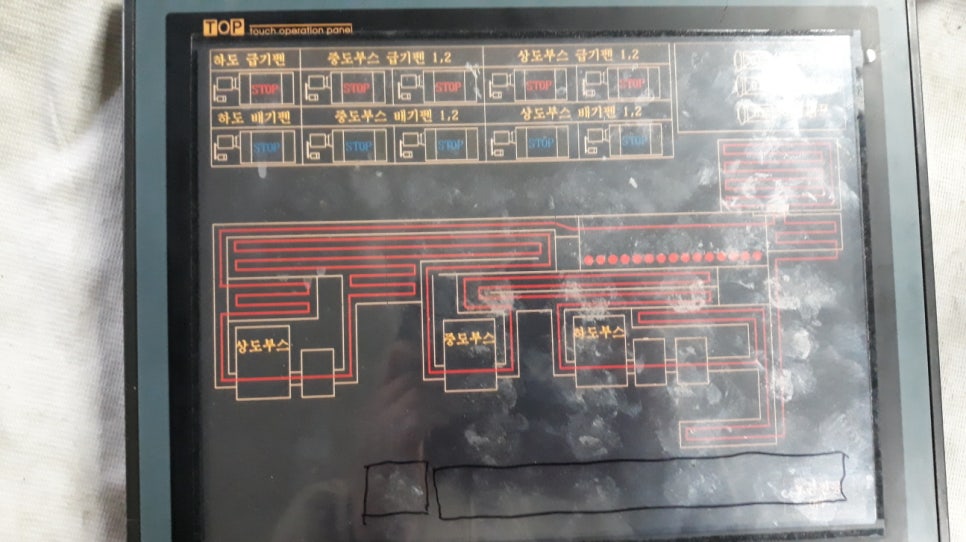

엠투아이(M2I) 터치패널 TOP8TA M2I 화면이 켜지지 않는 증상 수리 완료
안녕하세요, 대구·경북 산업용 장비 수리 1위 메트영남입니다.
대구시 서구 이현동에 위치한 업체에서 입고된 엠투아이(M2I)의 터치패널 TOP8TA M2I 긴급 수리 사례입니다.

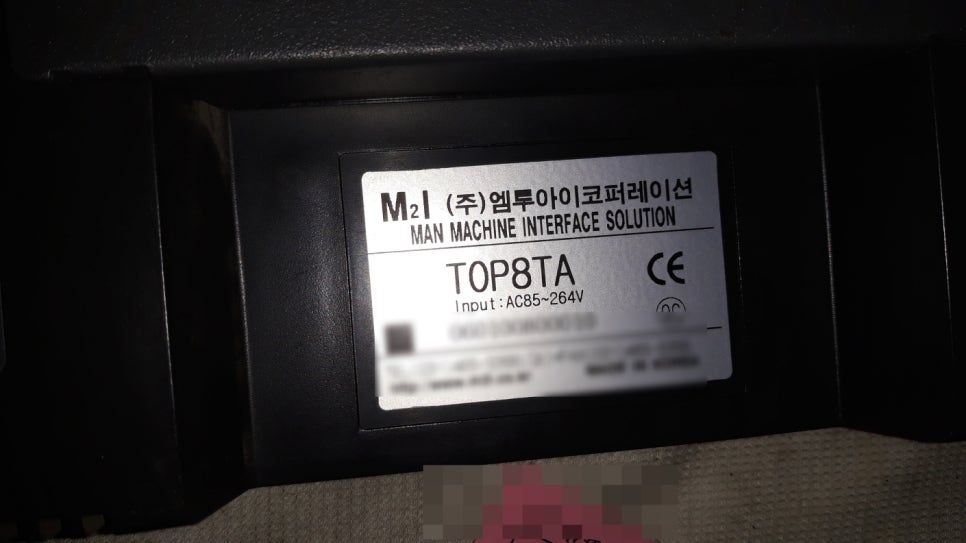

• 모델명: TOP8TA M2I
• 제조사: 엠투아이(M2I)
• 품목: 터치패널
• 증상: 화면이 켜지지 않는 증상

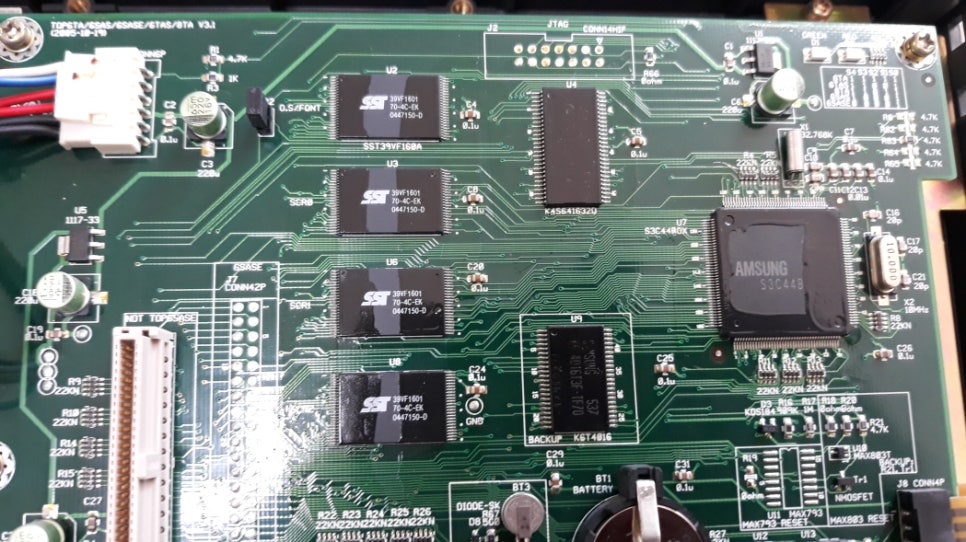

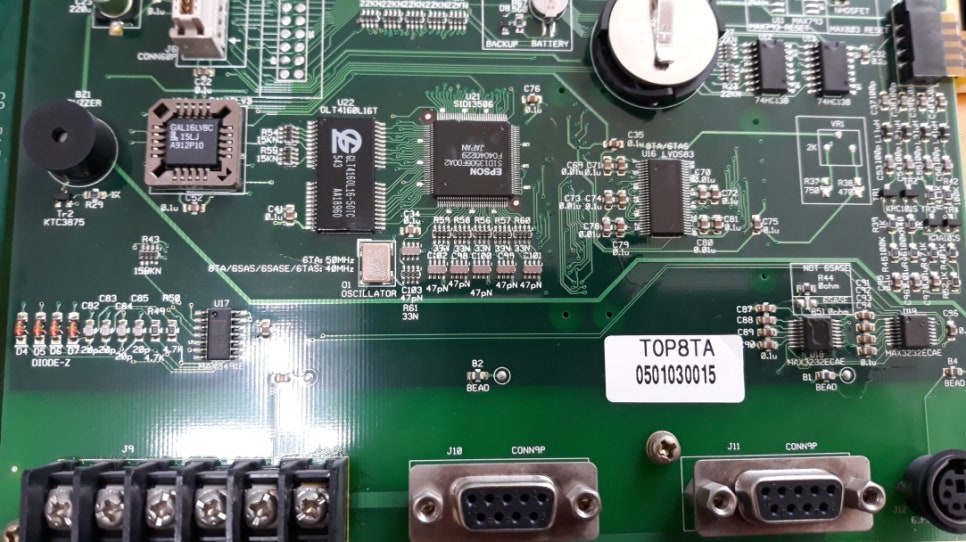

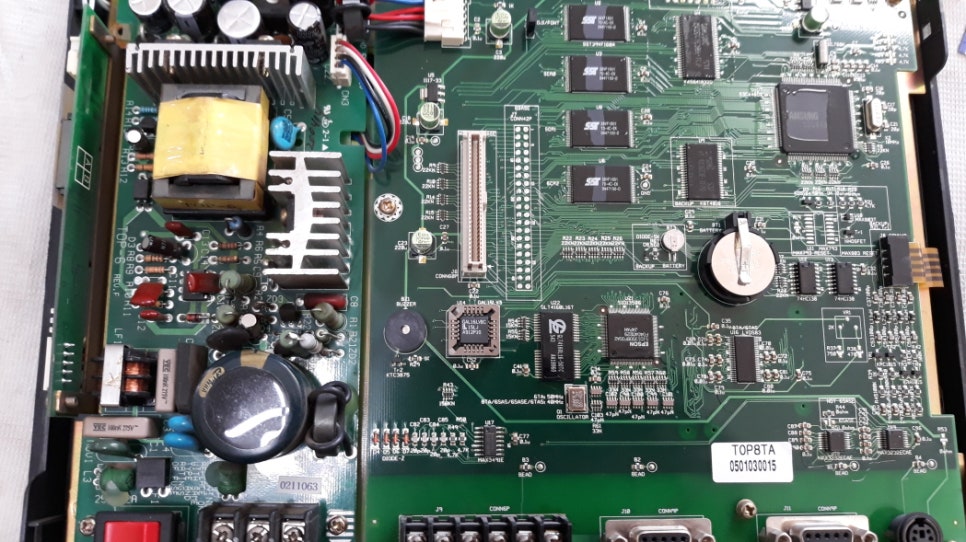

• 수리 과정: PCB 불량소자 교체 및 터치 교정
철저한 점검과 테스트를 거쳐 완벽하게 복구 완료하였습니다.
30년 경력의 전자기기 수리 전문가로서, 산업 현장에서 HMI(Human Machine Interface)로 널리 사용되는 엠투아이(M2I) TOP8TA 시리즈 터치스크린 패널의 주요 고장 증상과 완벽 복구 방안을 정리해 보았습니다.
TOP8TA 모델은 내구성이 뛰어나지만, 장기간 가동되는 현장 특성상 백라이트 수명 저하나 터치 감도 저하, 전원부 부품의 열화가 주요 고장 원인으로 꼽힙니다. (주)메트영남은 단순 부품 교체를 넘어, 데이터 보존과 장기적 안정성을 최우선으로 수리합니다.
🖥️ M2I TOP8TA 터치스크린 패널 정밀 수리 리포트
🛠️ 1. 주요 고장 증상 및 기술적 원인 (Technical Analysis)
- 터치 불량 및 좌표 이탈 (Touch Error):
- 현상: 화면의 특정 부위가 눌리지 않거나, 누른 곳과 다른 곳이 인식됨.
- 원인: 터치 패널 유리 표면의 미세 균열 또는 내부 저항막층의 마모.
- 수리: 고정밀 4선식 저항막 터치 패널 신품으로 교체하고 정확한 좌표 보정(Calibration) 작업을 실시합니다.
- 화면 무감 및 백라이트 불량 (No Display):
- 현상: 전원은 들어오나 화면이 어둡게 보이거나 전혀 나오지 않음.
- 원인: LCD 백라이트(CCFL 또는 LED)의 수명 종료 또는 인버터 보드(High Voltage) 회로 고장.
- 수리: 노후된 백라이트를 고휘도 LED로 개조하거나 인버터 회로의 스위칭 소자를 복구하여 선명한 화면을 되찾아 드립니다.
- 부팅 불능 및 시스템 정지 (System Hang):
- 현상: 로고 화면에서 멈추거나 'System Error' 메시지 발생.
- 원인: 메인보드 내부의 전원 평활 콘덴서 열화로 인한 전압 불안정 또는 OS 메모리 소자 오류.
- 수리: 로직 보드 전원부의 콘덴서를 전량 교체(Overhaul)하고 시스템 OS를 재설치하여 안정성을 확보합니다.
📋 2. TOP8TA 핵심 점검 가이드 (TOP 5)
| 점검 항목 | 정상 상태 기준 | 고장 징후 |
| 입력 전압 (DC 24V) | 22V ~ 26V 사이 유지 | 부팅 중 꺼짐 또는 무한 재부팅 |
| 터치 반응 속도 | 즉각적인 입력 확인 | 반응 지연 또는 반복 터치 발생 |
| 화면 밝기 | 전체적으로 균일한 밝기 | 화면 가장자리가 어둡거나 깜빡임 |
| 통신 상태 (RS-232/485) | PLC와 정상 데이터 송수신 | 통신 에러(Comm. Error) 알람 발생 |
| 내부 배터리 전압 | 3.0V 이상 유지 | 시간 설정 초기화 및 데이터 소실 경고 |
📋 3. 자주 묻는 질문 (FAQ)
- Q1. 수리 후 내부의 작화 프로그램(Data)이 지워지지는 않나요?
- A: (주)메트영남은 수리 전 데이터 백업을 최우선으로 합니다. 메모리 소자 자체 결함이 아닌 이상, 기존 프로그램을 완벽히 보존하여 현장에서 바로 사용하실 수 있게 해드립니다.
- Q2. 터치가 잘 안 되는데 청소만으로 해결될까요?
- A: 외부 오염물질 제거로 일시적 호전은 가능하나, 내부 전극막이 마모된 경우는 패널 교체만이 유일한 해결책입니다.
- Q3. 단종된 모델인데 수리가 가능한가요?
- A: 네, 가능합니다. 저희는 TOP8TA에 최적화된 호환 패널과 핵심 로직 부품을 상시 보유하고 있어 단종 모델도 신품급으로 복구 가능합니다.
🛠️ 4. (주)메트영남의 수리 차별점
- 정밀 V-I 테스트: 회로도 없는 보드라도 V-I 특성 시험기를 활용해 고장 난 IC를 정확히 찾아냅니다.
- 고내구성 부품 사용: 일반 PC용 부품이 아닌, 고온과 진동에 강한 산업용 등급(Industrial Grade) 소자만을 사용합니다.
- 클린룸 작업: LCD 및 터치 패널 교체 시 먼지 유입을 최소화하여 깨끗한 화면 상태를 보장합니다.
💡 전문가의 조언
"M2I TOP8TA는 현장의 눈과 귀가 되는 장비입니다. 화면이 흐려지거나 터치가 둔해지는 것은 큰 고장이 나기 전 보내는 신호입니다. 30년 전문가의 안목으로 미세한 회로 결함까지 잡아내어, 귀사의 생산 라인이 단 1초의 오차 없이 완벽히 가동되도록 복구해 드리겠습니다."
