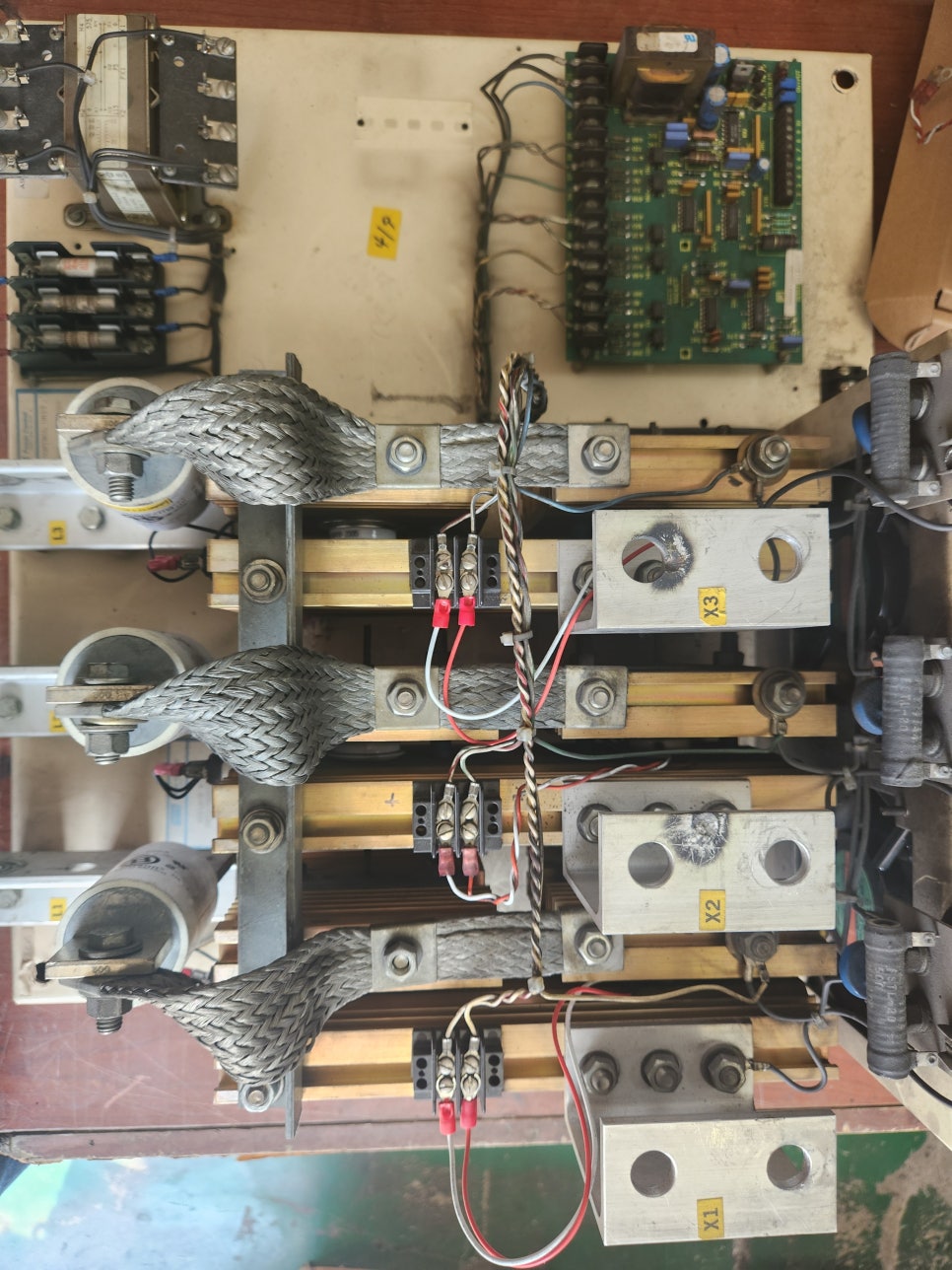

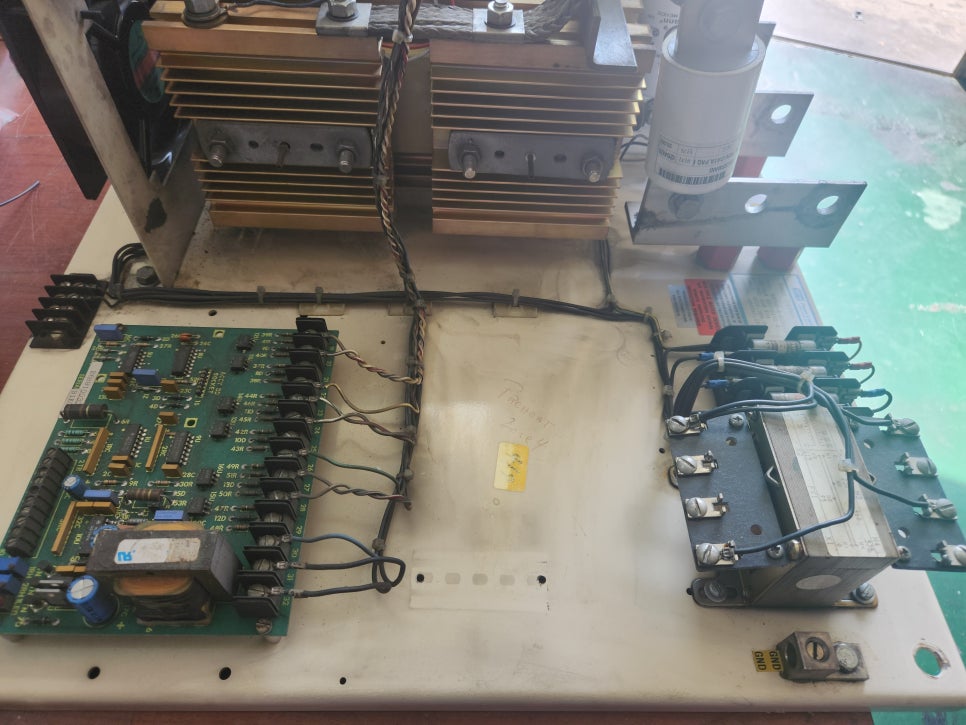

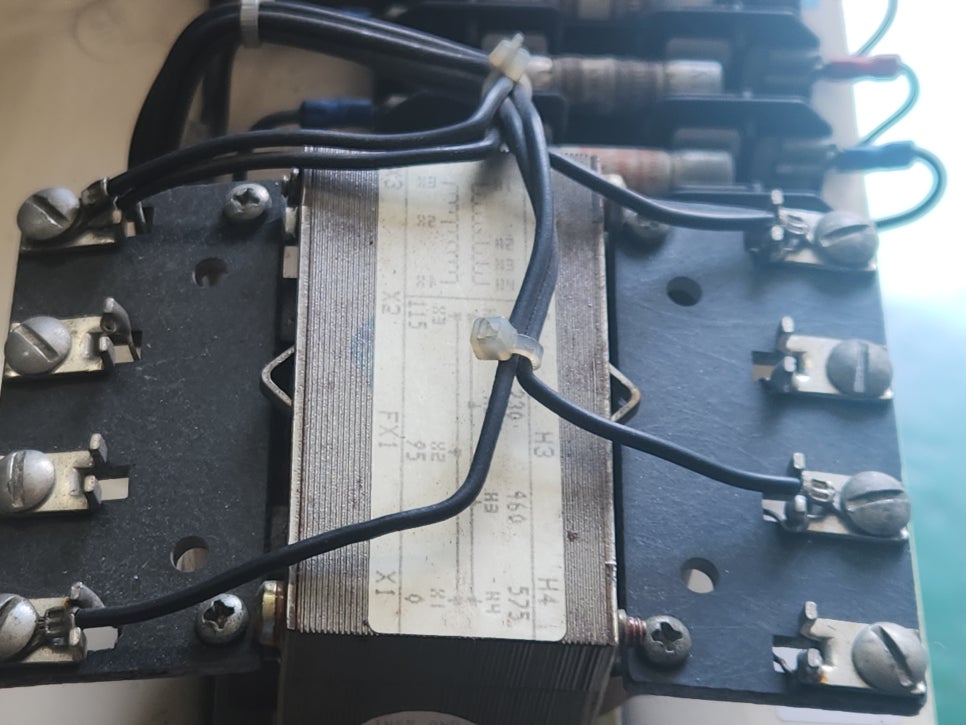

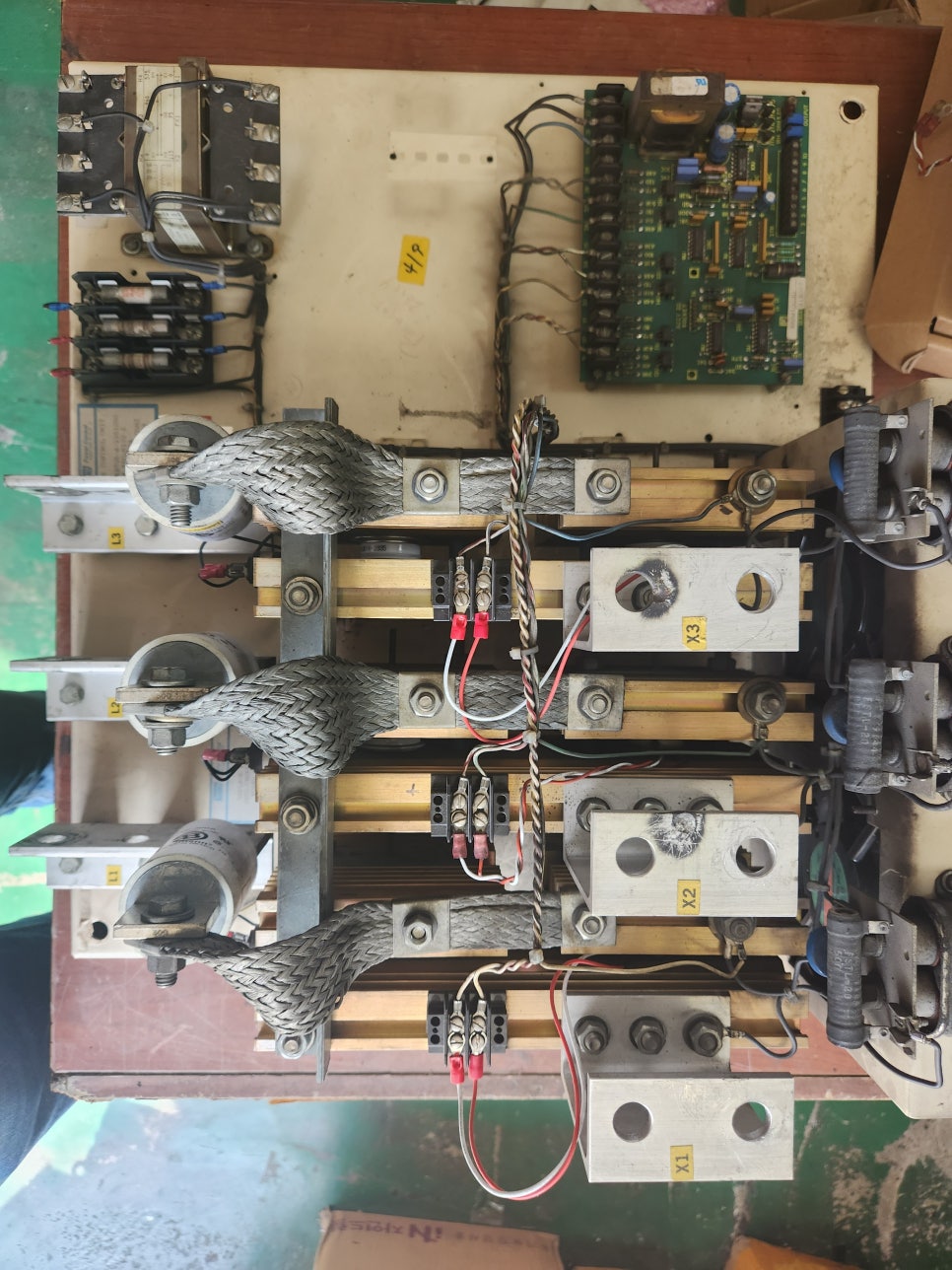

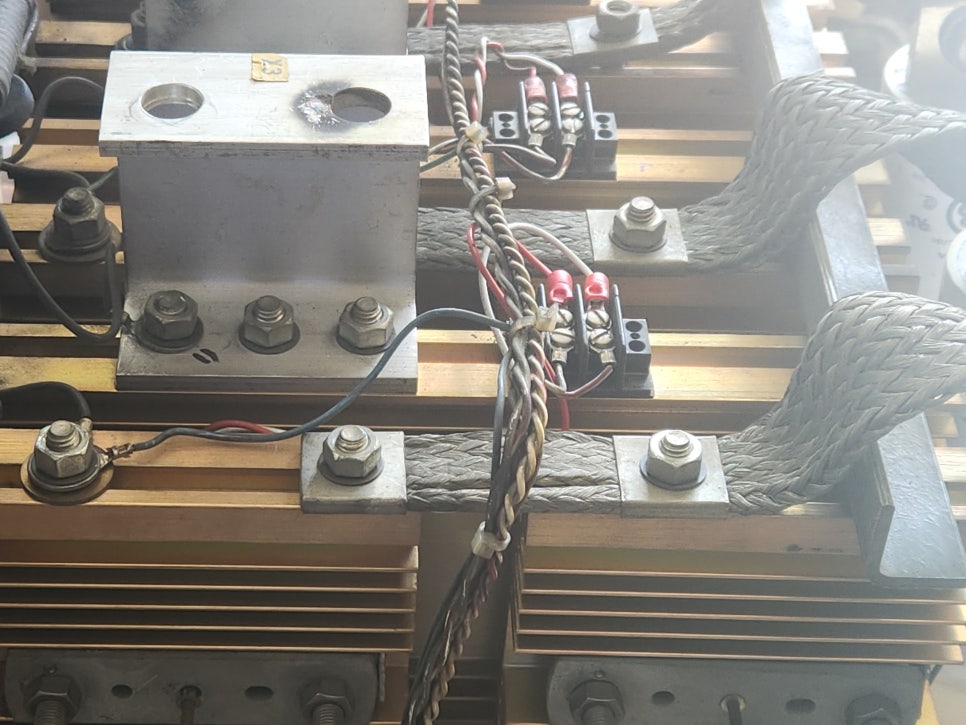

SPANG(스팽) POWER CONTROL UNIT KB7G5-A-2251020 내부 회로의 손상 수리 완료
안녕하세요, 대구·경북 산업용 장비 수리 1위 메트영남입니다.
경북 고령군에 위치한 제조업체에서 입고된 SPANG(스팽)의 POWER CONTROL UNIT KB7G5-A-2251020 긴급 수리 사례입니다.
• 모델명: KB7G5-A-2251020
• 제조사: SPANG
• 품목: POWER CONTROL UNIT
• 증상: 내부 회로의 손상
• 수리 과정: 다이오드와 SCR모듈을 교체하여 장비의 정상 작동을 복구
전문 엔지니어의 꼼꼼한 수리와 테스트 후 출고 완료하였습니다.
30년 경력의 전자기기 수리 전문가로서, 대형 산업 현장에서 고정밀 전력 제어를 담당하는 SPANG(스팽) Power Control Unit의 핵심 모델인 KB7G5-A-2251020 수리 완료 후기를 작성해 보았습니다.
SPANG 전력 제어기는 반도체 공정, 유리 제조, 특수 합금 가동 등 정밀한 전압 및 전류 제어가 필요한 설비의 심장부와 같습니다. '작동 불능' 상태는 생산 라인 전체의 셧다운을 의미하므로, (주)메트영남의 기술력을 총동원하여 신속하고 완벽하게 복구하였습니다.
⚡ [수리완료] SPANG Power Control Unit KB7G5-A 정밀 복구
입고된 KB7G5-A-2251020 모델은 전원 인가 후에도 출력이 발생하지 않고 제어 신호에 전혀 반응하지 않는 '시스템 마비' 증상을 보였습니다.
🛠️ 1. 주요 고장 증상 및 정밀 수리 내용 (Technical Analysis)

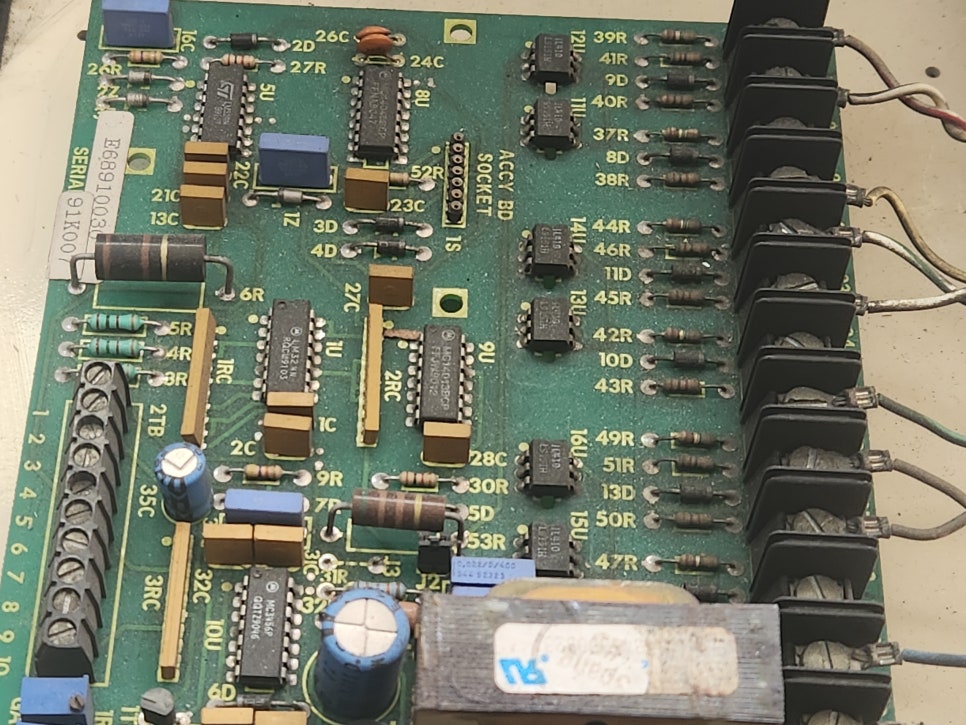

- 메인 제어 보드(Logic Board) 전원 계통 수리:
- 현상: 제어반의 CPU와 로직 회로가 깨어나지 않아 기기 전체가 먹통인 상태.
- 수리: 내부 전원 공급 장치(Internal Power Supply) 회로의 PWM 변환 소자와 정전압 레귤레이터 IC가 서지로 인해 파손된 것을 확인하여 교체했습니다. 노화된 평활 콘덴서를 전량 교체하여 깨끗한 로직 전압을 복원했습니다.
- 게인 및 트리거 회로(SCR Triggering) 정밀 보정:
- 현상: 전원은 들어오나 출력 SCR(Thyristor)로 가는 트리거 신호가 생성되지 않음.
- 수리: 신호 증폭을 담당하는 정밀 OP-AMP 및 포토커플러의 특성 저하를 확인했습니다. 소자 교체 후 게이트 트리거 펄스 파형을 오실로스코프로 정밀 측정하여 정상화했습니다.
- 입출력 신호 인터페이스(I/O Interface) 수리:
- 현상: 외부 PLC로부터 들어오는 4~20mA 또는 0~10V 제어 신호를 인식하지 못함.
- 수리: 아날로그 신호 입력단의 보호 다이오드와 절연 회로를 수리하여 외부 제어 신호와의 동기화를 마쳤습니다.
- 열화 부위 세정 및 절연 강화:
- 작업: 고전압 전력 제어 장비 특성상 발생하는 내부 열화 및 분진을 고압 정밀 세정으로 제거했습니다. 수리 후 습기와 먼지에 강하도록 절연 코팅(Conformal Coating)을 재도포하여 내구성을 높였습니다.
📋 2. SPANG Power Control 유닛 핵심 점검 포인트
| 점검 항목 | 정상 상태 | 고장 시 증상 |
| Control Power | LED 점등 및 로직 전압 유지 | 전체 작동 불능 (Dead) |
| Output Voltage | 제어 신호에 비례하여 가변 | 출력 전압 고정 또는 무출력 |
| SCR Gate Pulse | 일정 주기의 트리거 파형 관측 | 불균형한 전력 출력 및 소음 발생 |
| Signal Input | 4-20mA / 0-10V 정상 수신 | 제어 불능 (Manual/Auto 작동 안 됨) |
❓ 3. 현장 설비 담당자 FAQ (SPANG 전용)
- Q1. 외산 장비라 부품 수급이 어려울 텐데 수리가 가능한가요?
- A: SPANG 유닛은 고사양 부품을 사용하지만, (주)메트영남은 해당 모델의 핵심 소자 및 호환 가능한 고신뢰성 부품을 다량 보유하고 있어 신속한 수리가 가능합니다.
- Q2. 수리 후 출력 셋팅을 다시 해야 하나요?
- A: 기존의 Zero/Span 셋팅값을 최대한 보존하며 수리합니다. 다만, 현장 부하(Load) 특성에 맞춰 미세 조정이 필요할 수 있도록 기술 가이드를 함께 제공합니다.
- Q3. 웅~ 하는 소음이 나면서 차단기가 내려갑니다.
- A: 내부 SCR 소자의 쇼트나 트리거 회로의 불균형일 가능성이 큽니다. 계속 가동하면 트랜스포머까지 손상될 수 있으니 즉시 점검받으셔야 합니다.
- Q4. 수리 기간은 얼마나 소요되나요?
- A: 대형 라인의 중단은 큰 피해이므로, SPANG 시리즈는 당일 진단 및 최우선 수리 품목으로 관리하여 신속하게 반환해 드립니다.
💡 전문가의 조언
"SPANG KB7G5-A 시리즈는 강력한 전력 제어 성능을 가진 만큼, 내부 회로의 정밀도가 매우 높습니다. 단순히 타버린 소자만 가는 것이 아니라 전체 회로의 밸런스를 잡는 것이 수리 완성도를 결정합니다. 30년 전문가의 안목으로 신호의 미세한 왜곡까지 바로잡아, 귀사의 설비가 다시 최상의 퍼포먼스를 낼 수 있도록 완벽히 복구해 드립니다."
