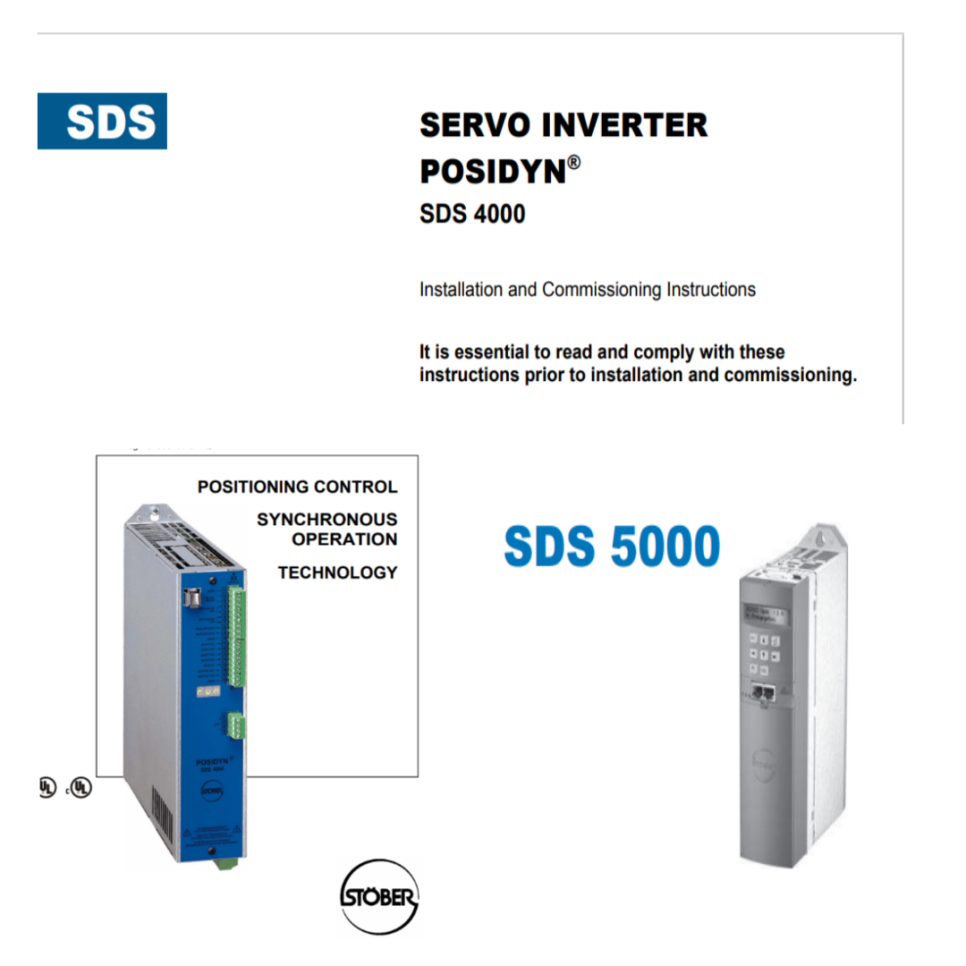

스토버(STOBER) 인버터 POSIDYN SDS 4000, SDS 5000 시리즈 메뉴얼
안녕하세요, 산업용·자동화장비 수리 전문업체 메트영남입니다.
스토버(STOBER)의 인버터 POSIDYN SDS 4000, SDS 5000 시리즈 메뉴얼
• 모델명: POSIDYN SDS 4000, SDS 5000 시리즈
• 제조사: 스토버(STOBER)
• 품목: 인버터
• 증상:
• 수리 과정:
30년 경력의 전자기기 전문가로서, 독일의 초정밀 구동 제어 기술이 집약된 스토버(STÖBER) POSIDYN SDS 4000 및 SDS 5000 시리즈에 대한 정밀 분석 리포트를 작성해 보았습니다.
스토버 인버터는 주로 고성능 서보 모터와 결합되어 정밀 기계 가동에 사용됩니다.
독일 제품 특유의 견고함이 있지만, 전자 부품의 노후화 앞에는 예외가 없습니다.
스토버(STÖBER) POSIDYN SDS 4000/5000 완벽 가이드
이 시리즈는 정밀한 위치 제어와 속도 제어를 위해 설계된 서보 드라이브 겸 인버터입니다.
특히 SDS 5000은 더욱 진화된 통신 인터페이스(EtherCAT 등)를 지원하며 산업 현장의 핵심 제어 장치로 쓰입니다.
🛠️ 1. 주요 고장 증상 Top 5 (Technical Analysis)
- 전원부(SMPS) 출력 저하: 24V 로직 전압이 불안정해지면서 컨트롤러가 부팅되지 않거나 화면이 깜빡이는 증상입니다. 내부 평활 콘덴서의 전해액 건조가 주원인입니다.
- IGBT 파워 모듈 단락: 출력 단자(U, V, W) 간 쇼트로 인해 차단기가 즉시 내려가는 현상입니다. 빈번한 가감속으로 인한 열 피로가 누적되어 발생합니다.
- 엔코더 인터페이스 오류 (Encoder Fault): SDS 시리즈 전용 엔코더 카드가 신호를 제대로 읽지 못해 위치 결정 에러가 발생합니다. 커넥터 접점 부식이나 내부 포토커플러 절연 파괴가 원인입니다.
- 통신 보드 인식 불량: EtherCAT, CANopen 등 통신 모듈이 메인 보드와 데이터를 주고받지 못해 상위 PLC에서 통신 타임아웃 알람이 뜨는 증상입니다.
- 냉각 팬 고착 및 소음: 독일제 고사양 팬이 장착되어 있으나, 분진이 많은 환경에서는 베어링 수명이 다해 멈추게 됩니다. 이는 곧 IPM 소손으로 이어지는 치명적인 고장입니다.
❓ 2. 사용자가 가장 많이 묻는 질문(FAQ) Top 5
- Q1. 디스플레이에 'F'로 시작하는 코드가 뜨면서 멈춥니다.
- A: 'F'는 Fault(고장)를 의미합니다. 뒤에 오는 숫자에 따라 과전류(F01), 저전압(F02) 등을 뜻하므로 매뉴얼의 알람 테이블을 즉시 확인해야 합니다.
- Q2. 구형 SDS 4000을 5000 시리즈로 바로 교체 가능한가요?
- A: 하우징 규격은 유사하나, 통신 방식과 제어 소프트웨어(FDS 5) 사양이 다를 수 있습니다. 파라미터 컨버팅 작업이 선행되어야 합니다.
- Q3. 셋팅을 위해 어떤 소프트웨어를 사용해야 하나요?
- A: 스토버 전용 소프트웨어인 FDS 5 (Positioning Configurator)를 사용합니다. 시리얼 통신이나 LAN을 통해 연결하여 파라미터를 백업/수정할 수 있습니다.
- Q4. 모터가 떨리거나 소음이 발생합니다.
- A: 제어 게인(Gain) 값이 너무 높거나 엔코더 케이블 노이즈일 수 있습니다. 'Auto-tuning'을 다시 수행하거나 실드 처리를 점검하십시오.
- Q5. 수리 비용이 너무 비싼데, 중고 부품을 써도 될까요?
- A: 중고는 이미 콘덴서 수명이 다한 경우가 많습니다. 전문가를 통해 핵심 소자를 신품으로 오버홀(Overhaul) 하는 것이 장기적으로 훨씬 경제적입니다.
🚨 3. 핵심 알람 코드 및 조치 방법 (Fault Codes)
SDS 시리즈의 7-세그먼트에 표시되는 주요 오류 코드입니다.
| 알람 코드 | 의미 (Description) | 조치 방법 (Action) |
| F01 | Overcurrent | 모터 절연 및 드라이브 출력 소자(IGBT) 점검 |
| F02 | Overvoltage | 회생 저항 단선 확인 및 감속 시간 연장 |
| F03 | Undervoltage | 입력 전원 전압 및 내부 충전 회로(콘덴서) 점검 |
| F06 | Heat Sink Overtemp | 냉각 팬 가동 여부 및 방열판 먼지 확인 |
| F08 | Encoder Error | 엔코더 배선 단선 및 쉴드 접지 확인 |
| F14 | Parameter Error | 파라미터 값 설정 오류. 백업 데이터 재전송 |
