후지(Fuji) 인버터 FRENIC-MULTI 메뉴얼 다운로드

안녕하세요, 빠른 진단, 빠른 수리, 메트영남입니다.

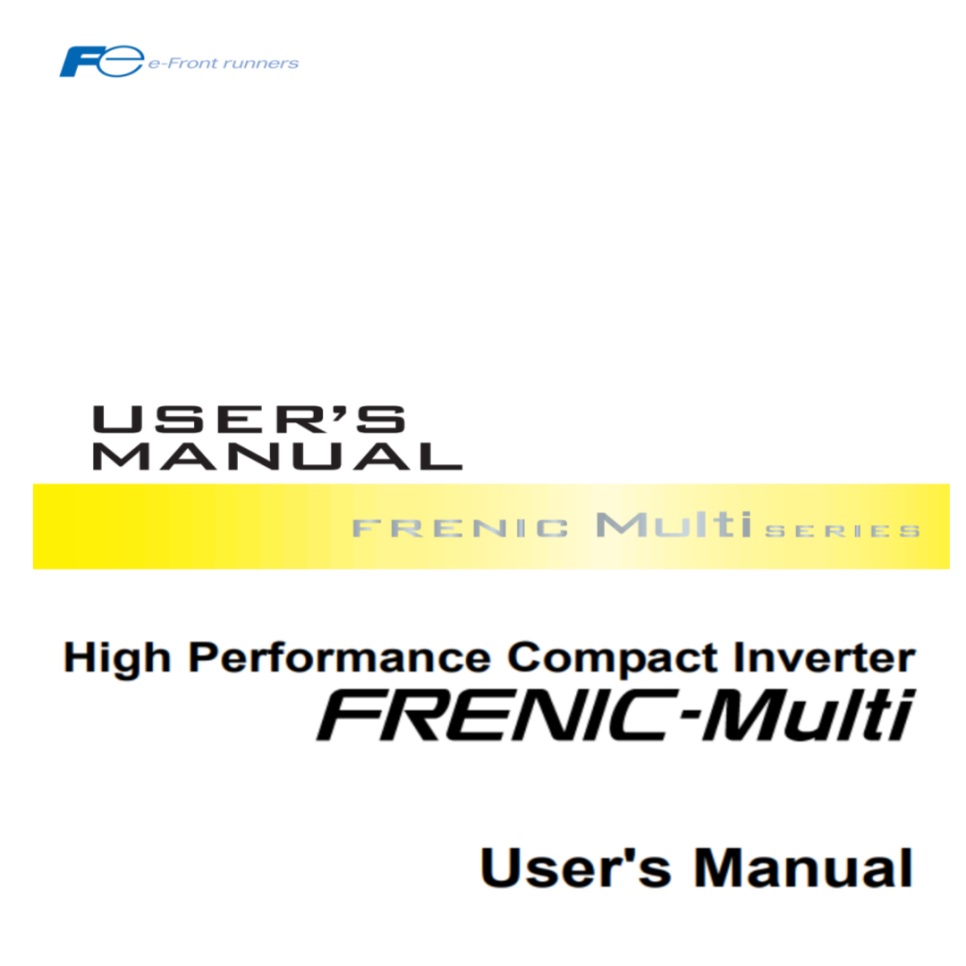

후지(Fuji)의 인버터 FRENIC-MULTI 메뉴얼

• 모델명: FRENIC-MULTI

• 제조사: 후지(Fuji)

• 품목: 인버터

• 증상:

• 수리 과정:

um_meh457a.pdf

7.45MB

30년 경력의 전자기기 전문가로서, 후지 전기(Fuji Electric)의 베스트셀러이자 범용 인버터의 표준이라 불리는 FRENIC-Multi (FRN-E1S 시리즈)에 대한 정밀 분석 리포트를 작성해 보았습니다.

FRENIC-Multi는 컴팩트한 사이즈에도 불구하고 높은 기동 토크와 정밀 제어 능력을 갖추고 있어, 컨베이어, 팬, 펌프 등 다양한 자동화 설비에 널리 사용됩니다.

⚡ 후지(Fuji) FRENIC-Multi 인버터 완벽 가이드

FRENIC-Multi 시리즈는 내구성이 뛰어나지만, 산업 현장의 열악한 환경(분진, 습기, 열)에 노출되면 특정 부위의 소모성 부품에서 고장이 시작됩니다.

🛠️ 1. 주요 고장 증상 Top 5 (Technical Analysis)

LU (Low Voltage) 알람 발생: 입력 전압이 정상임에도 LU가 뜬다면 내부 DC Link 평활 콘덴서의 용량이 감퇴한 경우입니다. 에너지를 충분히 저장하지 못해 부하가 걸리는 순간 전압이 급락하는 현상입니다.
OC (Overcurrent) 알람 (OC1, OC2, OC3): 가속, 감속, 혹은 정속 주행 중 과전류가 흐르는 증상입니다. 인버터 내부의 IPM(파워 모듈) 소손이나 모터 권선의 절연 파괴가 주요 원인입니다.
OH1 (Overheat) 알람: 인버터 방열판 온도가 과승된 상태입니다. 90% 이상이 냉각 팬(Fan)의 수명 저하나 고착으로 인해 발생하며, 팬 교체 주기를 놓치면 메인 보드 손상으로 이어집니다.
Lin (Input Phase Loss) 알람: 3상 입력 중 한 상이 부족할 때 뜹니다. 외부 배선 문제일 수도 있지만, 인버터 내부의 입력 다이오드 브릿지 소자가 소손되었을 때도 빈번하게 발생합니다.
키패드(LCD/LED) 표시 불량: 조작 패널에 글자가 깨지거나 아예 켜지지 않는 증상입니다. 내부 제어 전원을 생성하는 SMPS 회로의 콘덴서 열화로 인해 로직 전압이 불안정할 때 나타납니다.

❓ 2. 사용자가 가장 많이 묻는 질문(FAQ) Top 5

Q1. 에러 코드를 리셋(Reset)해도 자꾸 다시 뜹니다.
- A: 알람은 장치 보호를 위한 결과일 뿐입니다. 특히 OC나 Lin 알람은 하드웨어 손상 가능성이 크므로, 무리하게 리셋 후 재가동하기보다 내부 소자의 단락 여부를 먼저 측정해야 합니다.
Q2. 모터 방향을 바꾸고 싶을 때 어떻게 하나요?
- A: 터미널 배선을 바꾸지 않고도 파라미터 F02 (운전 방법) 및 키패드의 방향 버튼으로 설정 가능합니다. 외부 접점 사용 시에는 FWD/REV 단자 배선을 확인하십시오.
Q3. 주파수 설정(속도 조절)이 키패드 버튼으로 안 됩니다.
- A: 파라미터 F01 (주파수 설정 방법) 값을 '0'(키패드 버튼)으로 변경해야 합니다. 기본값이 외부 아날로그 입력(1)으로 되어 있을 수 있습니다.
Q4. 인버터에서 '삐-' 하는 고주파 소음이 납니다.
- A: 캐리어 주파수 파라미터 F26을 조정하여 소음을 완화할 수 있습니다. 다만, 값을 너무 높이면 인버터 발열이 심해지므로 주의가 필요합니다.
Q5. 구형 FRENIC 모델과 파라미터가 호환되나요?
- A: 후지 인버터는 전통적으로 파라미터 체계(F, E, C, P 등)를 유지하므로 호환성이 좋습니다. 하지만 단자대 기능 할당이 다를 수 있으니 핀 맵 확인은 필수입니다.

🚨 3. 핵심 알람 코드 및 조치 방법 (Alarm Codes)

FRENIC-Multi의 핵심 상태 코드를 표로 정리했습니다.

알람 코드	의미 (Description)	조치 방법 (Action)
OC 1~3	Overcurrent	가속/감속 시간 연장, 모터 절연 점검, IPM 단락 확인
OU 1~3	Overvoltage	회생 에너지 과다. 제동 저항(Option) 설치 및 감속 시간 연장
LU	Undervoltage	입력 전압 확인 및 내부 평활 콘덴서 용량 점검
OH1	Overheat	냉각 팬 교체 및 방열판 먼지 제거
OL	Overload	부하 중량 확인 및 파라미터 F09(전자 서멀) 설정값 검토
Er1	Memory Error	파라미터 쓰기 오류. 초기화 후 재설정 또는 메모리 소자 교체
