APLEX 산업용PC ARCHHMI-8XX 시리즈 메뉴얼 다운로드
안녕하세요, 대구·경북 산업용 장비 수리 1위 메트영남입니다.

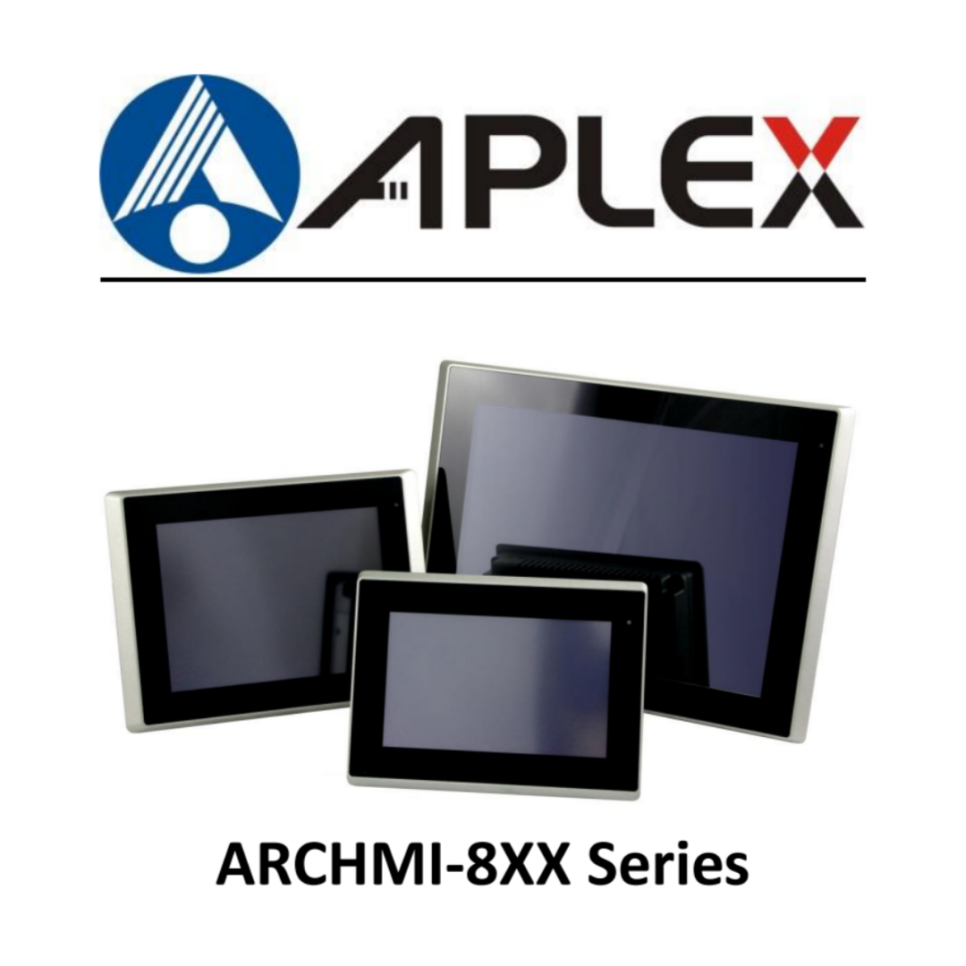

APLEX의 산업용PC ARCHHMI-8XX 시리즈 메뉴얼
• 모델명: ARCHHMI-8XX 시리즈
• 제조사: APLEX
• 품목: 산업용PC
• 증상:
• 수리 과정:
30년 경력의 전자기기 전문가로서, 대만 APLEX(에이플렉스)사의 고성능 산업용 터치 PC인 ARCHMI-8XX(ARCHMI-807, 810, 812, 815 등) 시리즈에 대한 정밀 분석 리포트를 작성해 보았습니다.
ARCHMI-8XX 시리즈는 견고한 알루미늄 다이캐스팅 하우징과 IP66 등급의 방수/방진 성능을 갖춘 HMI(Human Machine Interface)의 강자입니다. 하지만 24시간 가동되는 공정 특성상 전원부와 터치 센서의 노화가 가장 큰 이슈입니다.
🖥️ APLEX ARCHMI-8XX 시리즈 산업용 PC 완벽 가이드
이 시리즈는 팬리스(Fanless) 설계로 내구성이 뛰어나지만, 밀폐된 공간에서의 발열 관리와 터치 패널의 물리적 마모가 주요 관리 포인트입니다.
🛠️ 1. 주요 고장 증상 Top 5 (Technical Analysis)
- 정전식 터치 패널 오작동 (Ghost Touch): 사용자가 누르지 않았는데도 특정 부위가 클릭되거나, 전체 터치가 인식되지 않는 증상입니다. 주변 장비의 고주파 노이즈 유입이나 전면 시트 표면의 미세한 스크래치, 정전기 포화가 원인입니다.
- 화면 백라이트 불량 (Dark Screen): 전원은 들어오나 화면이 아주 어둡게 보이거나 아예 나오지 않는 현상입니다. 내부 인버터(Inverter) 회로나 LED 드라이버 소자의 열화로 발생합니다.
- 부팅 불가 및 무한 리부팅: SSD(mSATA)의 수명 다함(Bad Cluster)으로 운영체제가 손상되었거나, 내부 전원부 콘덴서가 부풀어 올라 전압 공급이 불안정할 때 나타납니다.
- 입출력(I/O) 포트 통신 불량: RS-232/422/485 통신 포트나 USB 포트가 인식되지 않는 증상입니다. 산업 현장의 서지(Surge) 전압이 통신 라인을 타고 들어와 내부 절연 소자를 파괴한 경우가 많습니다.
- 내부 발열로 인한 시스템 다운: 팬리스 구조상 방열판에 먼지가 가득 차거나 외부 온도가 너무 높을 때 CPU가 스스로 성능을 제한(Throttling)하다가 결국 멈추는 증상입니다.
❓ 2. 사용자가 가장 많이 묻는 질문(FAQ) Top 5
- Q1. 화면 터치가 안 되는데 마우스로 조작 가능한가요?
- A: 네, 후면 USB 포트에 일반 마우스를 연결하면 즉시 조작이 가능합니다. 터치 패널 교체 전 임시방편으로 가장 권장하는 방법입니다.
- Q2. 전압은 12V를 써야 하나요, 24V를 써야 하나요?
- A: ARCHMI-8XX 시리즈는 광범위 전압 입력(DC 9~36V)을 지원합니다. 산업 현장의 일반적인 24V 전원을 그대로 사용하셔도 무방하며, 노이즈 방지를 위해 절연된 전원 사용을 권장합니다.
- Q3. 터치 보정이 자꾸 틀어집니다. (Calibration Issue)
- A: 윈도우 제어판의 '태블릿 PC 설정'에서 보정을 수행하십시오. 만약 보정 후에도 수 시간 내에 틀어진다면 터치 컨트롤러 보드의 노이즈 필터 불량일 가능성이 큽니다.
- Q4. 방수 성능(IP66)을 믿고 물청소를 해도 되나요?
- A: 전면 패널에 한해서만 방수가 지원됩니다. 후면 커넥터 부위로 물이 들어가면 즉시 쇼트가 발생하므로, 청소 시에는 젖은 천을 사용하는 것이 안전합니다.
- Q5. SSD를 시중에서 파는 일반 모델로 교체해도 되나요?
- A: 규격은 mSATA로 동일하지만, 가급적 Industrial Grade(산업용) SLC/MLC 제품을 권장합니다. 일반 저가형 SSD는 현장의 진동과 고온을 견디지 못하고 금방 데이터가 깨질 수 있습니다.
🚨 3. 핵심 알람 및 상태 메시지 (Status Indicator)
ARCHMI 시리즈는 LED 인디케이터를 통해 상태를 표시합니다.
| 표시 상태 | 의미 (Description) | 조치 방법 (Action) |
| Power LED Off | 전원 공급 무감 | DC 입력 커넥터 접촉 및 어댑터/SMPS 전압 체크 |
| HDD LED 지속 점등 | 디스크 읽기 오류 | 저장 장치(SSD) 점검 및 OS 복구 시도 |
| No Signal | 내부 영상 신호 끊김 | LCD 케이블(LVDS) 접촉 불량 또는 메인보드 그래픽 칩셋 점검 |
| Touch Not Found | 터치 컨트롤러 미인식 | 내부 USB 인터페이스 연결 확인 및 드라이버 재설치 |
| Beep Sound (지속) | RAM/CPU 오류 | 메모리 탈착 후 청소 재장착, 지속 시 메인보드 수리 |
