LS산전 컨트롤러 GLOFA GM6 시리즈 메뉴얼 다운로드
안녕하세요, 30년 전통의 산업장비 수리 전문기업 메트영남입니다.

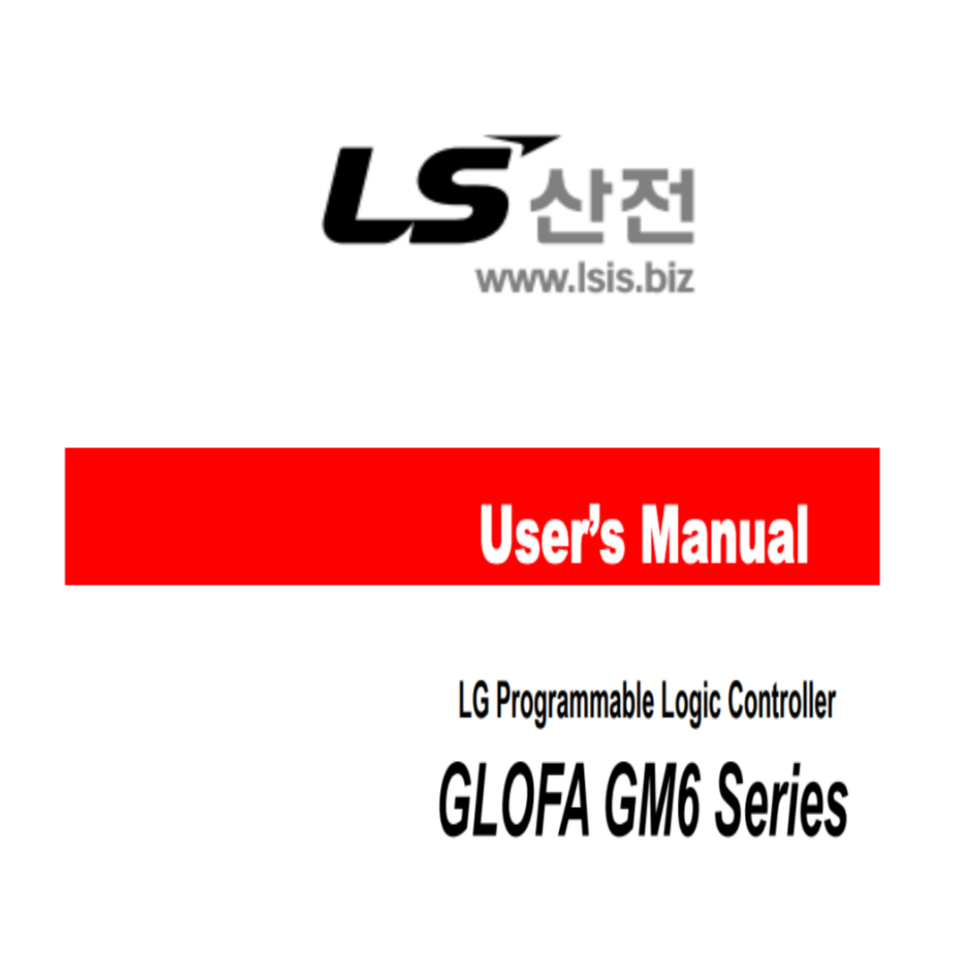

LS산전의 컨트롤러 GLOFA GM6 시리즈 메뉴얼
• 모델명: GLOFA GM6 시리즈
• 제조사: LS산전
• 품목: 컨트롤러
• 증상:
• 수리 과정:
30년 경력의 전자기기 전문가로서, 국내 서보 시스템의 자존심이라 불리는 하이젠(HIGEN) FDA7000 시리즈 서보 드라이버에
대한 정밀 분석 리포트를 작성해 보았습니다.
FDA7000 시리즈는 과거 OTIS-LG 시절부터 쌓아온 정밀 제어 기술이 집약된 모델로, 높은 응답성과 신뢰성을 자랑합니다.
하지만 장기 사용 시 산업 현장의 유증기나 열화로 인해 발생하는 고장 패턴이 명확합니다.
⚡ 하이젠(HIGEN) FDA7000 시리즈 완벽 가이드: 전문가용 유지보수 비책
FDA7000은 고성능 DSP를 탑재한 디지털 서보 드라이버로, 정밀 위치 제어와 속도 제어에 탁월합니다.
30년 전문가가 분석한 고장 징후와 해결책을 확인하세요.
🛠️ 1. 주요 고장 증상 Top 5 (Technical Analysis)
- 메인 전원부(IPM) 소손: 서보 모터에 고전압을 인가하는 IPM(Intelligent Power Module)이 내부 단락으로 파손되는 현상입니다. 급격한 가감속 반복이나 팬 고장으로 인한 방열 불량이 주원인입니다.
- L7 (엔코더 통신 에러): 모터의 위치 정보를 받는 엔코더 신호가 끊길 때 발생합니다. 케이블 단선뿐만 아니라 드라이버 내부의 고속 포토커플러(Photo-coupler) 열화로 신호를 인식하지 못하는 경우가 많습니다.
- DC Link 저전압 (Under Voltage): 내부 평활 콘덴서의 수명이 다해 전하 충전 능력이 떨어지면 발생합니다. 부하가 걸릴 때만 전압이 툭 떨어지며 알람이 뜨는 특징이 있습니다.
- 제어 보드 로직 전압 불량: 5V/12V 등 내부 로직 전압을 생성하는 SMPS 회로의 콘덴서가 터져 전면 LED 디스플레이가 켜지지 않거나 수치가 흔들리는 증상입니다.
- 파라미터 초기화 및 EEPROM 에러: 설비를 껐다 켰을 때 세팅값이 사라지는 증상입니다. 데이터 저장 소자의 수명 문제나 전원 노이즈로 인한 데이터 오염이 원인입니다.
❓ 2. 사용자가 가장 많이 묻는 질문(FAQ) Top 5
- Q1. 'AL-01' 에러가 뜨면서 모터가 돌지 않습니다.
- A: 과전류(Overcurrent) 알람입니다. 모터 출력 배선의 단락(Short) 여부를 먼저 확인하고, 배선에 이상이 없다면 드라이버 내부 출력 소자(IPM) 점검이 필요합니다.
- Q2. 냉각 팬이 안 도는데 수리해야 하나요?
- A: 반드시 교체해야 합니다. FDA7000은 팬 고장 시 내부 온도가 급격히 상승하여 수백만 원 상당의 메인 기판 소손으로 이어질 수 있습니다.
- Q3. 하이젠 전용 소프트웨어(PC-Master) 연결이 안 됩니다.
- A: RS-232/485 통신 설정(Baud rate 등)과 스테이션 번호를 확인하십시오. 특히 드라이버 내부 통신 칩(IC)이 소손된 경우 수리가 필요합니다.
- Q4. 모터에서 고주파 소음(노이즈)이 심하게 납니다.
- A: 게인(Gain) 설정이 너무 높거나 캐리어 주파수 설정이 맞지 않을 때 발생합니다. 자동 튜닝(Auto Tuning) 기능을 다시 실행해 보십시오.
- Q5. 구형 FDA5000 모델과 호환되나요?
- A: 기본 배선은 유사하나 파라미터 구조와 제어 방식이 업그레이드되었으므로 매뉴얼을 통해 핀 맵(Pin-out)을 반드시 대조 확인해야 합니다.
🚨 3. 핵심 알람 코드 및 조치 방법
FDA7000 디스플레이에 표시되는 주요 알람 코드를 정리했습니다.
| 알람 코드 | 알람 명칭 | 원인 및 조치 방법 |
| AL-01 | Over Current | 출력 소자 단락 또는 모터 권선 체크 |
| AL-02 | Over Voltage | 회생 저항 단선 또는 감속 시간 너무 짧음. 저항 수치 측정 |
| AL-04 | Under Voltage | 입력 전압 부족 또는 내부 콘덴서 노후화로 인한 전압 저하 |
| AL-05 | Over Load | 기구부 고착 또는 모터 용량 초과. 실부하 상태 점검 |
| AL-09 | Encoder Error | 엔코더 배선 단선 및 커넥터 접촉 불량. 실드 처리 확인 |
| AL-10 | Over Heat | 방열판 온도 과승. 냉각 팬 작동 상태 및 설치 간격 확인 |
🛠️ 메트영남 산업용 자동화 기기 정밀 수리 안내
HMI · 인버터 · CNC · 소방수신기 전문 수리
저희 메트영남은 오랜 경험과 노하우를 바탕으로 단종된 구형 모델부터 최신 스마트 팩토리 장비까지 정밀 점검 및 수리를 진행하고 있습니다. 현재 저희가 주로 취급하며 수리 실적이 많은 주요 모델 리스트를 안내해 드립니다.
아래 리스트에 없는 모델도 점검 가능하니 언제든 문의주세요!
📺 HMI / 터치판넬 / 모니터 수리
"화면 불량, 터치 인식 안 됨, 백라이트 교체, 통신 에러 수리 전문"
- M2I (엠투아이): XTOP10TV-ED, XTOP08TV-ED, XTOP07TW-LD, XTOP05TQ-ED, TOP6SAS
- Pro-face (프로페이스): GP-4501T (PFXGP4501TAA), GP-4311HT, GP2301-SC41, GP2301-TC41, GP470-EG11
- Mitsubishi (미쓰비시): GOT1000 시리즈, GT2712-STBD, GT1150-QLBD, A970GOT-SBA
- Weintek (이지뷰): MT8102iE, MT8101iE, MT8100iE
- LS / 기타: XP80-TTA, XP50-TTA, UG221H-LR4 (Hakko), GK070-WST20
🔌 인버터 & 서보 드라이브 (Inverter / Servo)
"과전류(OC), 과전압(OV), 파라미터 설정 오류, 전원 불량 수리"
- LS 일렉트릭: SV370iP5A-40, SV110iG5A-4, SV185iV5-2DB, SV300IS5-4NU, SV015FP5-2
- Siemens (지멘스): 6SE6440-2UD21-5AA1 (MM440), 6SN1130, 6SN1123 시리즈
- Delta (델타): VFD150F43A, VFD110V43A, ASDA-B2 (서보)
- Yaskawa (야스카와): Varispeed G7, SG2228G
- 기타: HIVD 700G/900G, FR-A520, FR-E520 (미쓰비시)
⚙️ CNC / 화낙(FANUC) 관련 부품
"구형 CRT 모니터 LCD 개조 및 제어 보드 수리"
- FANUC 모니터: A61L-0001-0092, 0093, 0095, 0096, 0097, 0090, 0086, 0076, 0116
- FANUC 제어부: A02B-0309-B520, A02B-0319-B500, A06B-6140-H011, 6117-H207, 6117-H105
- 범용 모니터: MDT947B-1A, D9MM-11A, FPM-2150
🌡️ 산업용 제어기 & 특수 장비 (Controller)
- 온도조절기: HANYOUNG NUX TD500 CE, TEMP880, HTC-3000, dtc-6000/7000
- 펌프/밸브 제어: PumpNics(펌프닉스), MCU-100D, MCU200, DCU-2A
- 통신/보안: ETOS-TS, AhnLab TrusGuard 50A, TiFRONT-F26P
- 프로그래머: BeeProg2c, BeeProg2, BeeProg+
💡 메트영남 핵심 수리 가이드 (고객 필수 확인)
| 구분 | 주요 내용 |
| 5대 주요 고장 증상 | 1. 전원 불량 2. 과전류(OC) 알람 3. 과전압(OV) 알람 4. 통신 에러 5. 화면/터치 작동 불능 |
| 자주 묻는 질문 (FAQ) | Q: 단종 모델 수리 되나요? → A: 네, 전문입니다. Q: 설정값 지워지나요? → A: 백업 후 복구해 드립니다. Q: 당일 수리 되나요? → A: 긴급 건 우선 처리합니다. |
| 주요 알람 코드 | OC: 과전류(IGBT 점검) / OV: 과전압(제동 저항 점검) / LV: 저전압(커패시터 점검) / OH: 과열(냉각팬 점검) |
🛠️ 메트영남 수리 서비스 프로세스
- 상담 접수: 모델명과 고장 증상을 말씀해 주세요.
- 정밀 진단: 입고된 제품의 회로 분석 및 불량 소자 파악.
- 수리 진행: 정품 소자 사용 및 노후 소자 예방 정비 실시.
- 테스트 후 출고: 충분한 에이징 테스트 후 안전하게 발송.
[수리 문의 및 접수]
- 업체명: 메트영남 (010-7920-1272)
- 주요 수리 품목: 인버터, HMI, PLC, CNC, 소방수신기 파워, 산업용 PC 등
- 특징: 긴급 수리 대응 가능, 단종 모델 전문 정밀 수리
메트영남은 현장의 멈춤 없는 가동을 위해 최선을 다합니다.
장비에 문제가 생기면 언제든 위 번호로 연락 주시기 바랍니다.
