안녕하세요, 30년 전통의 산업장비 수리 전문기업 메트영남입니다.

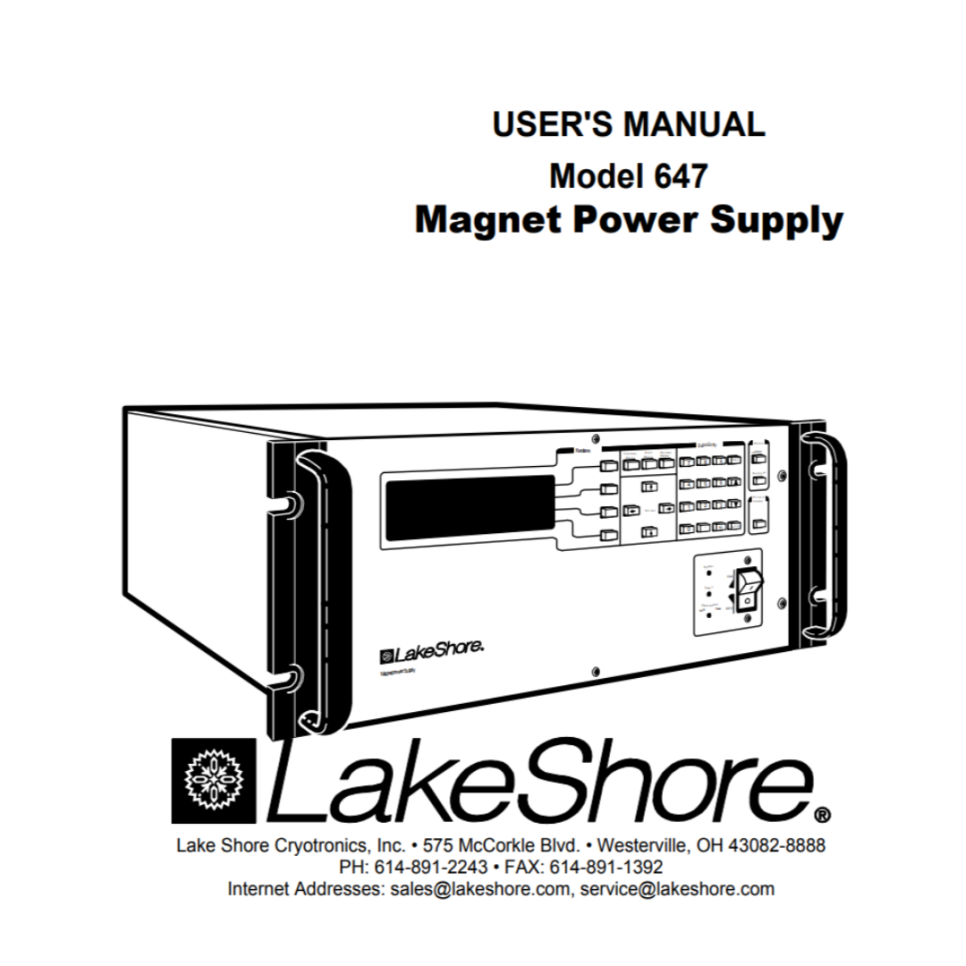

LAKE SHORE MAGNET의 파워서플라이 POWERSUPPLY 647 메뉴얼



• 모델명: POWERSUPPLY 647



• 제조사: LAKE SHORE MAGNET



• 품목: 파워서플라이



• 증상:



• 수리 과정:

LAKE SHORE MAGNET 파워서플라이 POWERSUPPLY 647 메뉴얼 다운로드

647_manual.pdf

0.54MB



30년 경력의 전자기기 전문가로서, 정밀 자기장 연구의 핵심 장비인 Lake Shore(레이크쇼어) Model 647 Magnet Power Supply에 대한 기술 분석 리포트를 작성해 보았습니다.



Model 647은 ±72A / ±32V 사양의 4-상한(Four-Quadrant) 양방향 전원 공급 장치로,

초전도 마그네트나 대형 전자석 제어에 특화되어 있습니다.



고정밀 장비인 만큼 미세한 설정 오류가 장비 보호 모드를 작동시킬 수 있습니다.

---

🧲 Lake Shore Model 647 자석 파워서플라이 정밀 가이드

Model 647은 전력을 단순히 공급(Source)할 뿐만 아니라, 마그네트에 저장된 에너지를 다시 AC 라인으로 회수(Sink)하는 고도의 기술이 적용된 장비입니다.

🛠️ 1. 주요 고장 증상 Top 5 (Technical Analysis)

1.   Output Inhibit (출력 억제) 활성화: 장비 보호를 위해 출력이 강제로 차단되는 증상입니다. 외부 인터록(Interlock) 루프가 열려 있거나, 냉각수 유량 스위치(Flow Switch) 신호가 끊겼을 때 발생합니다.
2.   전원 공급 장치 과열 (Over Temperature): 2kVA급의 고출력을 다루다 보니 내부 방열판 온도가 상승하면 발생합니다. 팬 오염이나 설치 공간의 통풍 불량이 주원인입니다.
3.   출력 전류 불안정 (Current Instability): 설정된 전류값이 미세하게 흔들리는 증상입니다. 주로 초전도 마그네트의 리드선 접촉 저항 변화나 내부 제어 루프의 콘덴서 노후화로 발생합니다.
4.   GPIB/RS-232C 통신 오류: 원격 제어 시 명령어를 인식하지 못하거나 데이터 전송이 끊기는 현상입니다. 인터페이스 보드의 소자 손상이나 어드레스 설정 오류가 원인입니다.
5.   Line Fault (라인 폴트): 입력 AC 전원의 위상 불균형이나 전압 강하 시 발생합니다. 647 모델은 입력 전원 품질에 민감하므로 전용 라인 사용이 권장됩니다.

---

❓ 2. 사용자가 가장 많이 묻는 질문(FAQ) Top 5

•   Q1. 'Fault' 램프가 켜지면서 출력이 안 나옵니다.
  •   A: 가장 먼저 후면의 Interlock 단자가 단락(Short)되어 있는지 확인하십시오. 수냉식 마그네트 사용 시 유량 센서가 제대로 작동하지 않으면 안전을 위해 출력을 차단합니다.
•   Q2. 4-상한(Four-Quadrant) 운용이 왜 중요한가요?
  •   A: 전류의 방향(N/S극 변환)을 부드럽게 바꿀 수 있고, 자석에 저장된 에너지를 열로 태우지 않고 전원으로 되돌려주기 때문에 정밀한 자기장 소거(De-magnetization)가 가능합니다.
•   Q3. 전류 스위프(Sweep) 속도가 너무 느립니다.
  •   A: 파라미터 설정에서 Ramp Rate를 확인하십시오. 마그네트의 인덕턴스(L) 값에 따라 안전한 램프 속도를 설정해야 장비 트립을 방지할 수 있습니다.
•   Q4. Persistent Switch Heater(PSH) 제어는 어떻게 하나요?
  •   A: 초전도 마그네트 운용 시 필수적인 PSH 출력 단자가 별도로 있습니다. 메뉴에서 PSH 전류 값을 설정하고 릴레이 작동 여부를 확인해야 합니다.
•   Q5. 장비 전면 디스플레이에 아무것도 뜨지 않습니다.
  •   A: 후면 패널의 메인 입력 전원 스위치와 퓨즈를 확인하십시오. 특히 208V/220V 선택 스위치가 국내 전원 사양에 맞게 설정되었는지 전문가의 확인이 필요합니다.

---

🚨 3. 핵심 알람 및 상태 메시지 (Fault Indicators)

Model 647은 전면의 LED 인디케이터를 통해 상태를 즉각적으로 알립니다.

표시 상태	의미 (Description)	조치 방법 (Action)
Power Fault	AC Line / Internal PSU Error	입력 전압 안정성 확인 및 내부 파워 모듈 점검
OTP (Over Temp)	Over Temperature	내부 온도 과승. 필터 청소 및 냉각 팬 작동 확인
Inhibit	Output Inhibited	인터록 루프 확인 (유량 스위치, 비상 정지 등)
Compliance	Voltage Compliance Limit	부하 저항이 너무 높아 설정 전압 한계에 도달함. 케이블 점검
Remote	Remote Interface Active	원격 제어 모드. 전면 패널 조작을 위해 Local 버튼 필요
